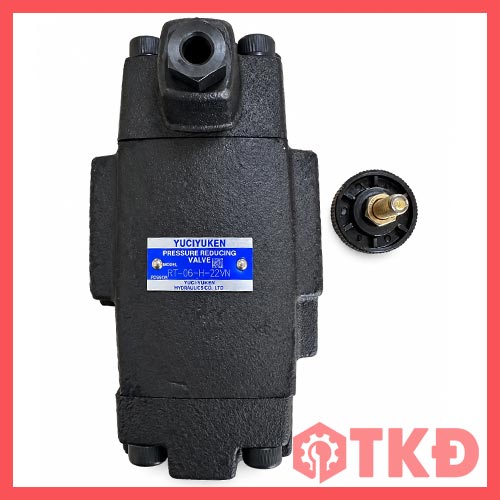

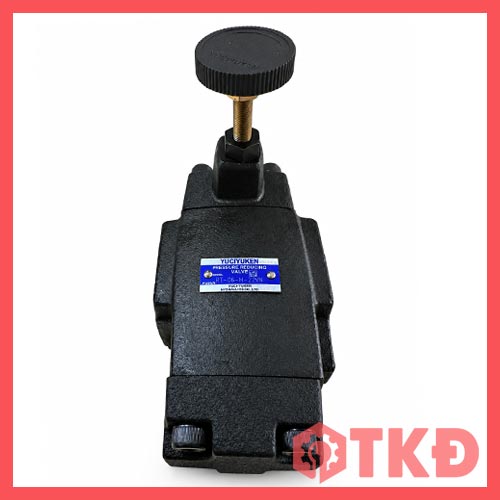

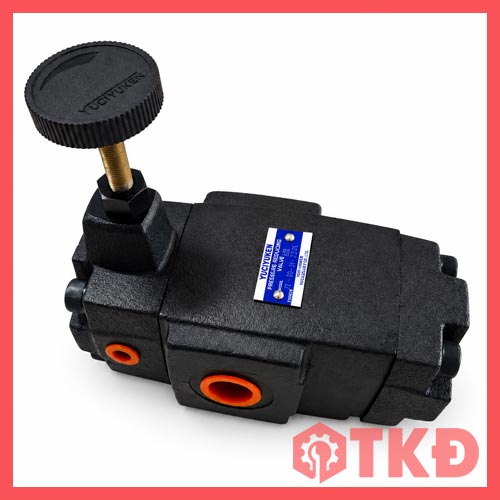

Van giảm áp thủy lực lắp ren Yuci Yuken dòng RT dùng để điều chỉnh áp suất tại một nhánh dầu xuống thấp hơn áp suất của đường cấp chính. Sản phẩm phù hợp với hệ thống có nhiều cơ cấu dùng chung nguồn dầu nhưng cần làm việc ở các mức áp suất khác nhau. Ba mã RT-03-H-22, RT-06-H-22 và RT-10-H-22 có cùng dải chỉnh áp, khác nhau ở cỡ cổng và lưu lượng cho phép.

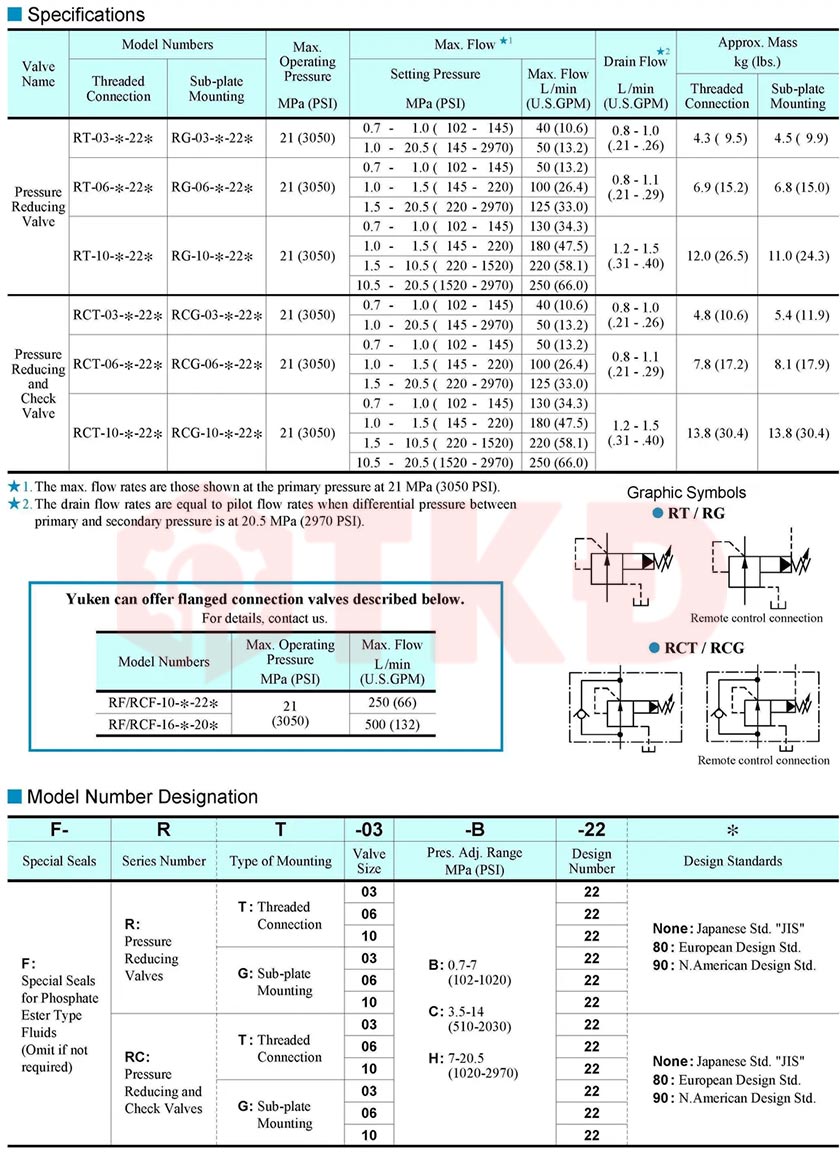

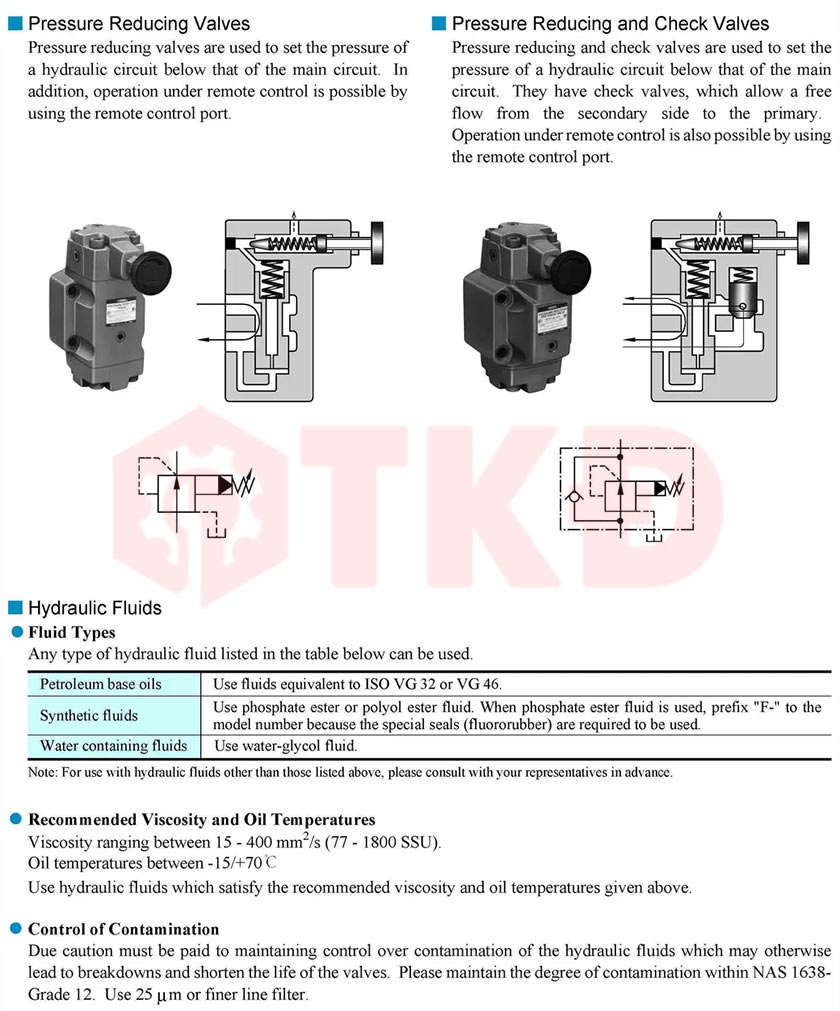

Thông số kỹ thuật van giảm áp thủy lực lắp ren Yuci Yuken RT
Vì sao cần giảm áp riêng cho từng nhánh thủy lực?
Một bộ nguồn có thể phải cấp dầu cho nhiều cơ cấu. Nếu một nhánh chỉ cần áp suất thấp, việc cấp trực tiếp theo áp suất của mạch chính có thể không phù hợp với yêu cầu vận hành của nhánh đó. Van RT được lắp trên đường dầu đi vào nhánh sử dụng để thiết lập áp suất phía thứ cấp theo mức mong muốn.
Giải pháp này giúp người thiết kế phân chia mức áp suất theo nhu cầu của từng phần trong hệ thống. Khi chọn van, cần căn cứ vào áp suất cần duy trì ở phía thứ cấp, lưu lượng đi qua van và kích thước đường ống, thay vì chỉ dựa vào áp suất tối đa ghi trên sản phẩm.
Đặc điểm nổi bật của dòng van hạ áp RT
- Giảm áp tại phía thứ cấp: Van điều chỉnh áp suất sau van xuống mức cài đặt, thấp hơn áp suất đường cấp chính.
- Có ba cỡ lắp ren: RT-03, RT-06 và RT-10 tương ứng với các cổng chính Rc 3/8, Rc 3/4 và Rc 1-1/4.
- Dải chỉnh áp mã H rộng: Có thể cài đặt trong khoảng 70–205 bar, tùy yêu cầu của nhánh thủy lực.
- Có cổng điều khiển từ xa: Hỗ trợ thiết kế mạch cần điều khiển áp suất qua cổng riêng.

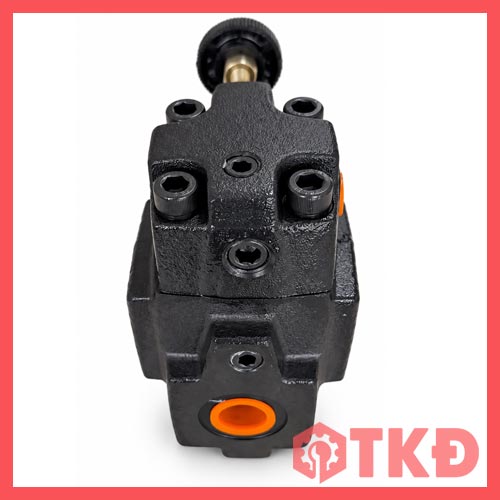

- Thuận tiện kiểm tra áp suất: Van có các vị trí kết nối đồng hồ để theo dõi áp suất phía sơ cấp và thứ cấp.

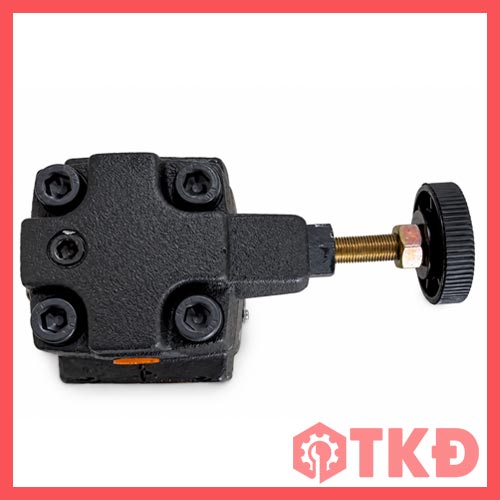

- Điều chỉnh bằng tay: Núm chỉnh áp đi kèm đai ốc khóa để cố định vị trí sau khi cài đặt.
Lợi ích thực tế khi lắp van giảm áp thủy lực RT
Điểm mạnh của dòng RT là cho phép tạo một mức áp suất riêng ngay trên nhánh sử dụng dầu. Điều này hữu ích khi cơ cấu ở nhánh đó cần áp suất thấp hơn mạch chính, nhưng hệ thống vẫn phải duy trì nguồn cấp cho các cơ cấu khác. Dải mã từ 03 đến 10 cũng giúp lựa chọn van sát với lưu lượng và đường ống đang dùng.
Các cổng đo áp suất giúp việc kiểm tra sau lắp đặt rõ ràng hơn: người vận hành có thể đối chiếu áp suất trước và sau van khi chỉnh áp hoặc tìm nguyên nhân khiến nhánh máy hoạt động chưa đúng yêu cầu. Cổng điều khiển từ xa là một lựa chọn thêm cho các mạch cần bố trí điểm điều khiển ở vị trí khác.
Ứng dụng phù hợp van giảm áp suất thủy lực RT
- Cấp dầu cho một nhánh cơ cấu cần áp suất thấp hơn đường dầu chính.
- Thiết kế hệ thống có nhiều nhánh sử dụng các mức áp suất khác nhau.
- Thay thế van giảm áp lắp ren cùng chức năng khi cần đối chiếu lại cỡ cổng, dải chỉnh áp và lưu lượng.
- Bố trí mạch cần theo dõi áp suất ở cả phía trước và phía sau van.
Cách chọn đúng RT-03, RT-06 hoặc RT-10
Trước tiên, hãy xác định áp suất cần dùng ở phía thứ cấp có nằm trong dải 70–205 bar của mã H hay không. Tiếp theo, đối chiếu lưu lượng thực tế với khả năng của từng cỡ van. Cuối cùng, kiểm tra chuẩn ren Rc và kích thước cổng chính: RT-03 là ren 17 mm, RT-06 là ren 27 mm, còn RT-10 là ren 42 mm.
Cần phân biệt áp suất làm việc tối đa 210 bar với áp suất điều chỉnh tối đa 205 bar của mã H. Nếu mạch cần dầu chảy ngược tự do từ phía thứ cấp về phía sơ cấp, nên kiểm tra thêm yêu cầu sử dụng van một chiều trong thiết kế mạch; dòng RT được giới thiệu ở đây là van giảm áp, không phải phiên bản giảm áp tích hợp van một chiều.
