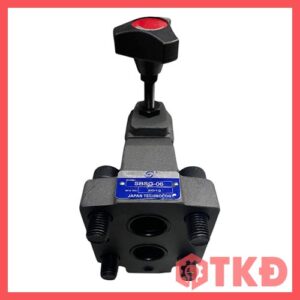

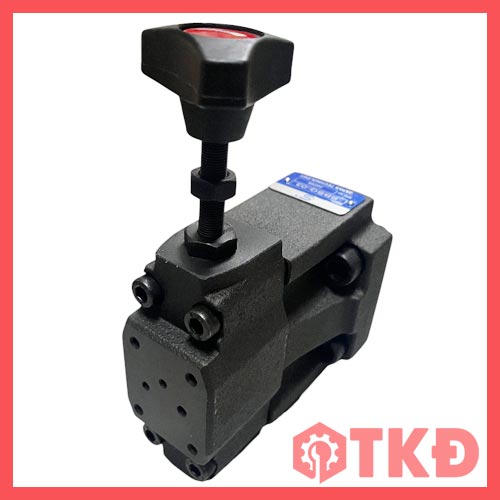

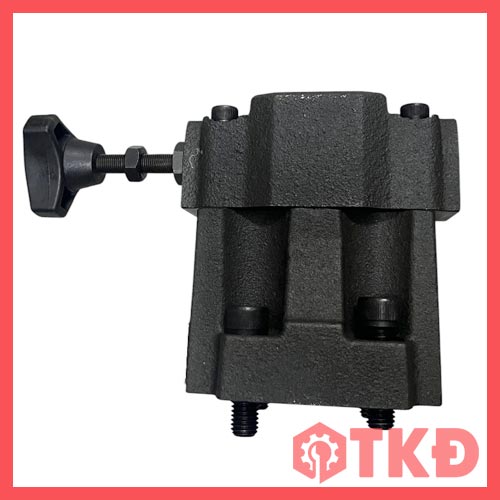

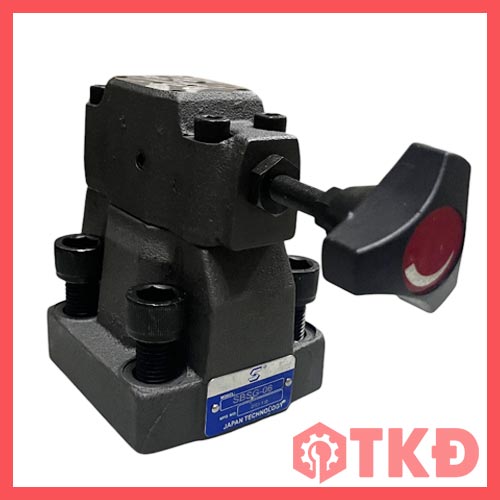

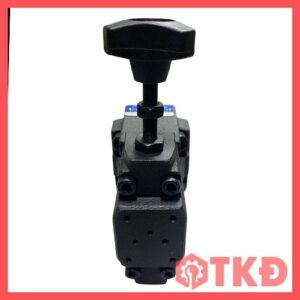

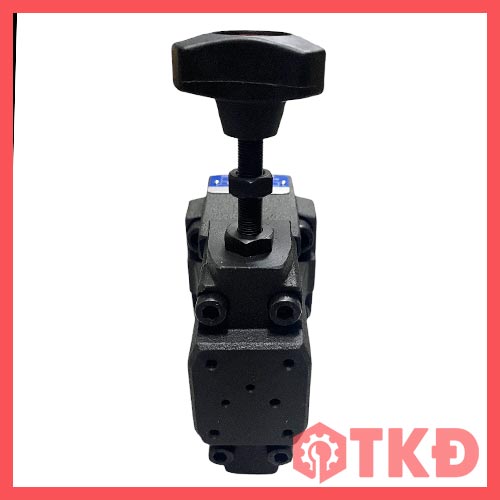

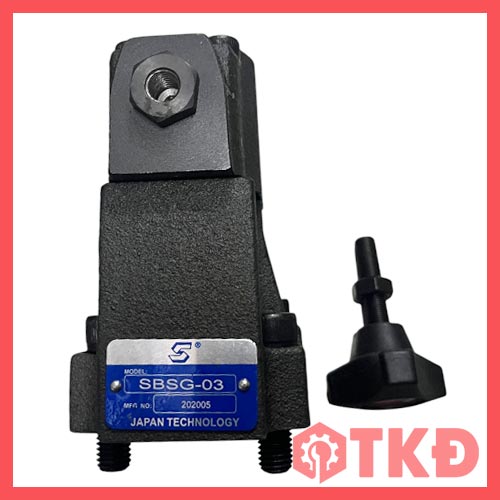

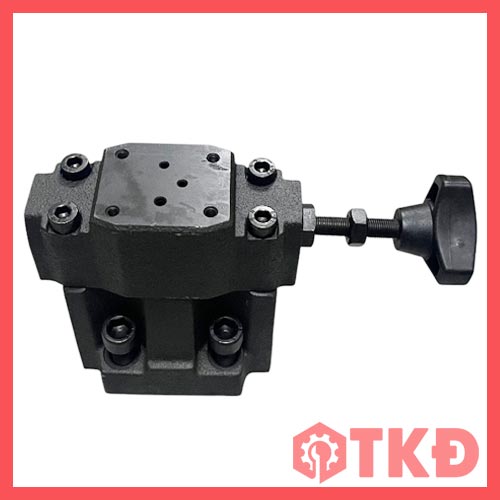

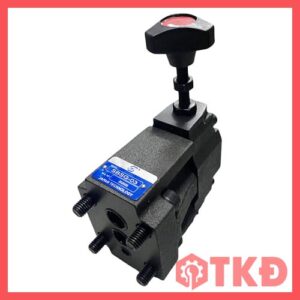

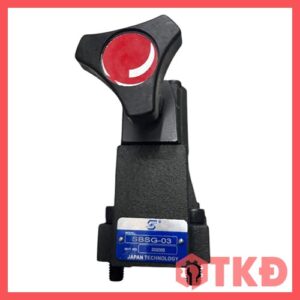

Van chỉnh áp điện lắp đế Saintfon SBSG-03, SBSG-06, SBSG-10 là dòng van tràn điều khiển điện từ kết hợp cơ cấu pilot, được sử dụng để điều chỉnh, giới hạn và chuyển đổi trạng thái áp suất trong hệ thống thủy lực. Sản phẩm phù hợp với các hệ thống cần lưu lượng lớn, khả năng xả tải nhanh và điều khiển áp suất từ xa bằng tín hiệu điện.
Dòng van SBSG có ba kích cỡ chính, đáp ứng lưu lượng từ 100 đến 400 lít/phút. Kiểu lắp mặt đế giúp bố trí hệ thống gọn, thuận tiện bảo trì và dễ kết hợp với các cụm van thủy lực công nghiệp.

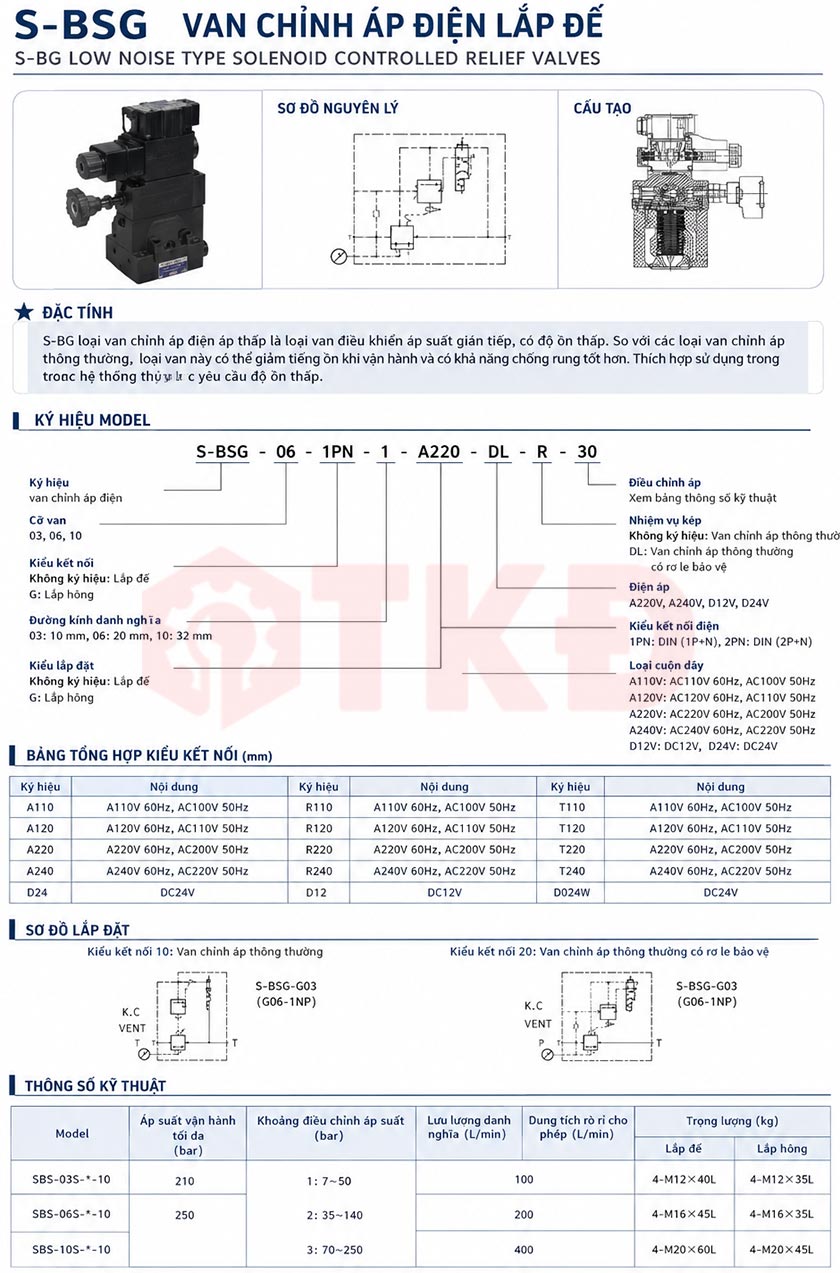

Thông số kỹ thuật van chỉnh áp điện lắp đế SBSG
Đặc điểm nổi bật van SBSG
- Điều khiển áp suất bằng van điện từ kết hợp cơ cấu pilot.
- Áp suất làm việc tối đa 250 bar.
- Lưu lượng định mức từ 100 đến 400 lít/phút.
- Có ba dải điều chỉnh áp suất phù hợp nhiều yêu cầu vận hành.
- Núm chỉnh áp có cơ cấu khóa, hạn chế thay đổi ngoài ý muốn.
- Hỗ trợ nhiều điện áp cuộn coil như DC 12V, DC 24V và các mức điện áp AC.
- Thiết kế độ ồn thấp, giúp hệ thống vận hành ổn định hơn.
- Lắp mặt đế bằng bốn bu lông, thuận tiện tháo lắp và bảo dưỡng.
Cấu tạo và nguyên lý hoạt động van SBSG
Van gồm thân van chính, cụm pilot, van điện từ, lò xo điều chỉnh, núm chỉnh áp và các đường dầu điều khiển bên trong. Khi áp suất tại cổng P tăng đến mức đã cài đặt, cơ cấu pilot mở và điều khiển van chính xả lượng dầu dư về cổng T.
Cuộn coil điện từ cho phép thay đổi trạng thái điều khiển của van theo tín hiệu điện. Nhờ đó, hệ thống có thể xả tải, chuyển đổi mức áp suất hoặc điều khiển áp suất từ xa mà không cần thao tác trực tiếp tại van.
Điểm mạnh trong hệ thống lưu lượng lớn
Điểm nổi bật của Saintfon SBSG là khả năng xử lý lưu lượng cao nhưng vẫn duy trì khả năng điều chỉnh áp suất ổn định. Phiên bản SBSG-10 có lưu lượng định mức đến 400 lít/phút, phù hợp với máy ép, trạm nguồn và dây chuyền thủy lực công suất lớn.
Cơ cấu pilot giúp van phản hồi ổn định hơn so với nhiều dòng van tràn tác động trực tiếp. Khi kết hợp với điều khiển điện từ, người vận hành có thể chủ động xả tải cho bơm, giảm nhiệt dầu và hạn chế tiêu hao năng lượng trong thời gian hệ thống không cần tạo áp.
Ưu điểm thực tế van SBSG
- Điều khiển áp suất từ xa bằng tín hiệu điện.
- Giúp bảo vệ bơm, đường ống và thiết bị chấp hành khỏi quá áp.
- Hỗ trợ xả tải cho bơm khi hệ thống tạm ngừng làm việc.
- Giảm sinh nhiệt và hạn chế tổn thất năng lượng.
- Dải lưu lượng rộng, phù hợp từ hệ thống trung bình đến công suất lớn.
- Kiểu lắp đế giúp đường dầu gọn và giảm số lượng đầu nối.
- Núm khóa giúp duy trì mức áp suất sau khi cài đặt.
- Nhiều tùy chọn điện áp, thuận tiện thay thế và đồng bộ tủ điện.
Ứng dụng van chỉnh áp điện SBSG
- Máy ép thủy lực.
- Máy chấn, máy dập và máy gia công kim loại.
- Trạm nguồn thủy lực công nghiệp.
- Hệ thống nâng hạ và kẹp giữ tải.
- Máy nhựa, máy cao su và thiết bị sản xuất tự động.
- Dây chuyền cần chuyển đổi giữa trạng thái tạo áp và xả tải.
- Hệ thống cần giới hạn áp suất và điều khiển từ tủ điện.
Lựa chọn SBSG-03, SBSG-06 hay SBSG-10

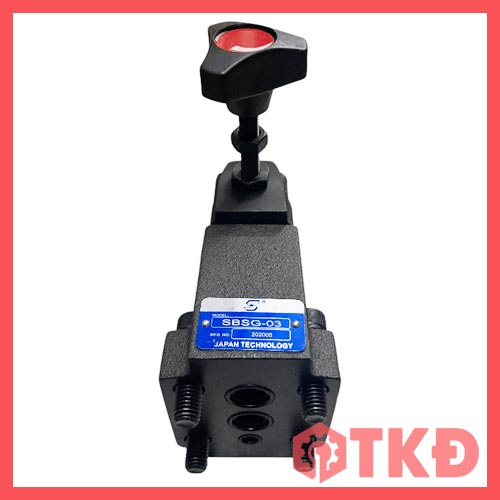

SBSG-03 phù hợp với hệ thống có lưu lượng khoảng 100 lít/phút và không gian lắp đặt vừa phải. SBSG-06 thích hợp cho trạm nguồn hoặc máy thủy lực có lưu lượng đến 200 lít/phút. SBSG-10 là lựa chọn dành cho hệ thống công suất lớn, yêu cầu lưu lượng đến 400 lít/phút.
Ngoài lưu lượng, cần chọn đúng dải điều chỉnh áp suất, điện áp cuộn coil, kiểu điều khiển và chuẩn mặt đế. Việc chọn đúng thông số giúp van phản hồi ổn định, hạn chế nóng dầu và kéo dài tuổi thọ thiết bị.
Lưu ý khi lắp đặt và sử dụng van SBSG
Bề mặt lắp van cần sạch, phẳng và đúng chuẩn mặt đế. Các cổng P, T và đường dầu điều khiển phải được đấu đúng theo sơ đồ của nhà sản xuất. Nên kiểm tra điện áp cuộn coil trước khi cấp điện để tránh cháy coil.
Dầu thủy lực cần được lọc sạch và duy trì độ nhớt phù hợp. Khi cài đặt áp suất lần đầu, nên vặn núm chỉnh về mức thấp, khởi động hệ thống rồi tăng dần đến giá trị cần thiết. Sau khi hoàn tất, cần khóa núm điều chỉnh để tránh sai lệch trong quá trình vận hành.
Vì sao nên chọn van chỉnh áp điện Saintfon SBSG?
Van chỉnh áp điện lắp đế SBSG đáp ứng tốt nhu cầu điều khiển áp suất, xả tải và bảo vệ hệ thống thủy lực có lưu lượng lớn. Sản phẩm có nhiều kích cỡ, nhiều dải áp suất và nhiều lựa chọn điện áp, giúp người dùng dễ đồng bộ với máy móc hiện có.
Đây là lựa chọn phù hợp cho doanh nghiệp cần một dòng van điều khiển điện từ dễ lắp đặt, vận hành ổn định, thuận tiện bảo trì và có khả năng đáp ứng nhiều cấu hình hệ thống khác nhau. Khi đặt hàng, nên cung cấp đầy đủ mã van, lưu lượng, áp suất yêu cầu và điện áp cuộn coil để được lựa chọn đúng phiên bản.
