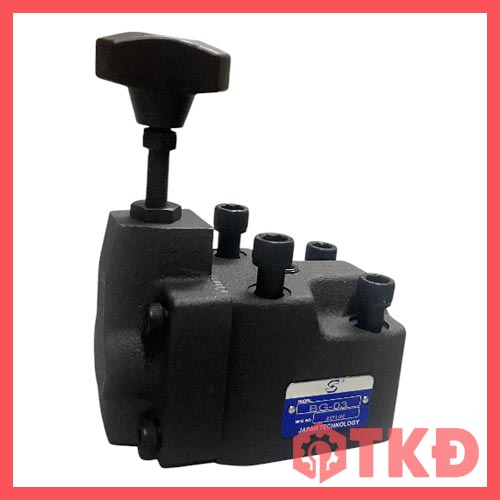

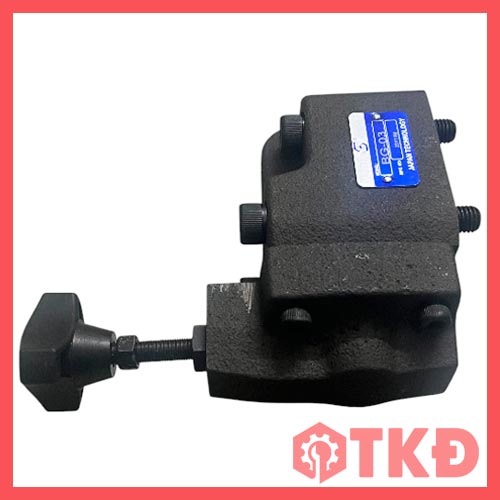

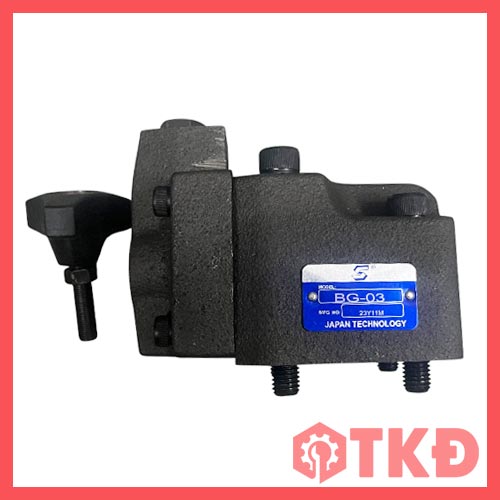

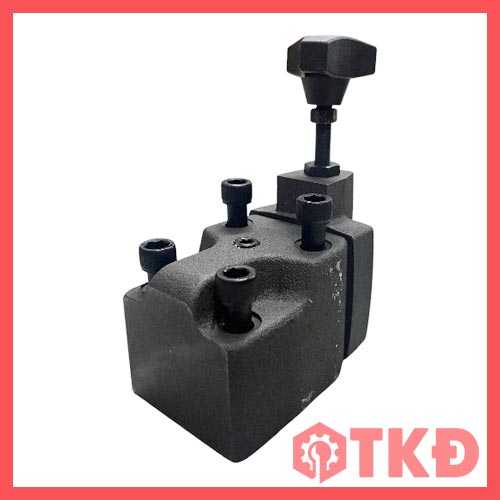

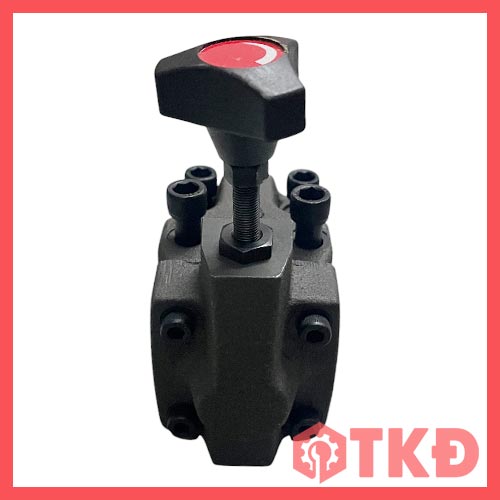

Van tràn thủy lực bắt đế BG là dòng van điều khiển áp suất dùng cho hệ thống thủy lực có lưu lượng trung bình đến lớn. Sản phẩm được lắp trực tiếp trên mặt đế, giúp giới hạn áp suất tối đa, xả dầu dư về thùng và bảo vệ các thiết bị khi hệ thống xảy ra quá áp.
Dòng van BG của Saintfon gồm các mã BG-04, BG-06 và BG-10, đáp ứng lưu lượng từ 100 đến 400 lít/phút. Van phù hợp với máy ép, trạm nguồn thủy lực, máy công nghiệp và các hệ thống yêu cầu khả năng điều chỉnh áp suất ổn định.

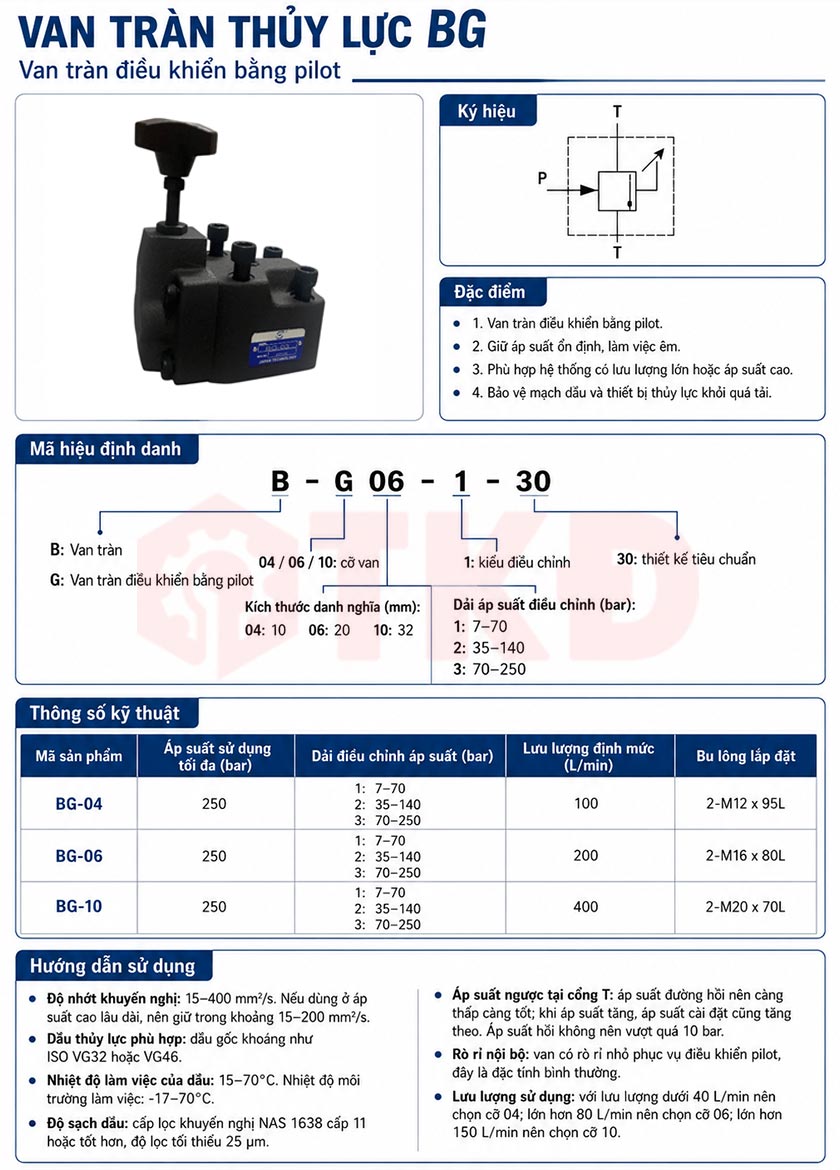

Thông số kỹ thuật van tràn thủy lực bắt đế BG
Cách van BG kiểm soát áp suất hệ thống
Van BG sử dụng cơ cấu điều khiển pilot để kiểm soát quá trình mở của van chính. Khi áp suất thấp hơn mức cài đặt, van duy trì trạng thái đóng. Khi áp suất đạt mức đã điều chỉnh, van pilot mở, tạo chênh lệch áp suất để van chính xả dầu dư về thùng.
Cơ chế này giúp van phản hồi ổn định hơn khi làm việc ở lưu lượng lớn, hạn chế dao động áp suất và giảm hiện tượng tăng áp đột ngột trong hệ thống.
Cấu tạo chính van tràn BG
- Thân van bằng kim loại đúc chịu áp suất cao
- Cụm van chính điều khiển dòng dầu xả
- Cụm van pilot kiểm soát áp suất mở
- Lò xo tạo lực cài đặt áp suất
- Núm vặn điều chỉnh áp suất
- Bộ phận khóa núm chỉnh

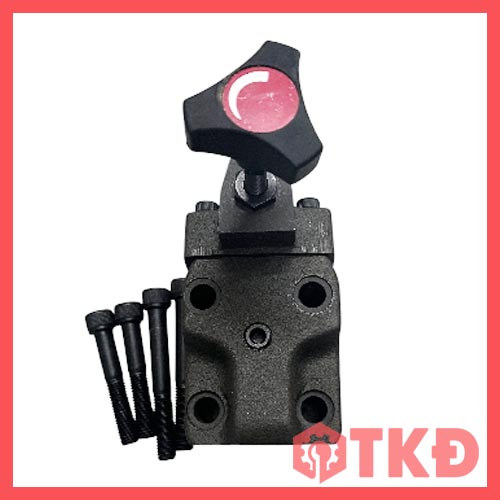

- Các lỗ bắt bu lông lắp mặt đế
Đặc điểm nổi bật van tràn BG
- Lưu lượng lớn, phù hợp hệ thống thủy lực công suất cao
- Áp suất tối đa đến 250 bar
- Ba dải điều chỉnh áp suất để lựa chọn
- Điều khiển pilot giúp áp suất làm việc ổn định
- Lắp mặt đế gọn, chắc chắn và dễ bảo trì
- Núm chỉnh có khóa, hạn chế thay đổi áp suất ngoài ý muốn
- Có nhiều cỡ van để lựa chọn theo lưu lượng thực tế
Điểm mạnh trong hệ thống lưu lượng lớn
Điểm khác biệt của van tràn thủy lực bắt đế BG nằm ở khả năng xử lý lưu lượng từ 100 đến 400 lít/phút. So với van tràn tác động trực tiếp cỡ nhỏ, dòng BG phù hợp hơn với trạm nguồn có bơm lưu lượng lớn, hệ thống cần làm việc liên tục hoặc thiết bị có yêu cầu áp suất ổn định.
Cơ cấu pilot còn giúp giảm rung áp, hạn chế tiếng ồn và duy trì mức áp suất cài đặt chính xác hơn khi lưu lượng thay đổi.
Ưu điểm thực tế van xả tràn BG
- Bảo vệ bơm, xi lanh, mô tơ và đường ống trước tình trạng quá áp
- Giúp hệ thống vận hành an toàn và ổn định hơn
- Giảm nguy cơ rò rỉ dầu, nứt ống hoặc hư hỏng phớt
- Hạn chế thời gian dừng máy do sự cố áp suất
- Dễ thay thế khi đã có mặt đế lắp phù hợp
- Có thể điều chỉnh áp suất theo từng chế độ làm việc
Ứng dụng van xả áp thủy lực BG
- Trạm nguồn thủy lực
- Máy ép thủy lực
- Máy chấn, máy dập và máy cắt
- Hệ thống nâng hạ công nghiệp
- Máy sản xuất vật liệu và máy công trình
- Hệ thống điều khiển xi lanh hoặc mô tơ thủy lực
- Dây chuyền sản xuất có lưu lượng dầu lớn
Cách chọn van tràn thủy lực BG phù hợp
Khi lựa chọn van, cần xác định lưu lượng bơm, áp suất làm việc, dải áp suất cần điều chỉnh và kích thước mặt đế. BG-04 phù hợp với lưu lượng khoảng 100 lít/phút, BG-06 đáp ứng đến 200 lít/phút và BG-10 phù hợp với hệ thống lên đến 400 lít/phút.
Không nên chọn van có lưu lượng quá thấp so với lưu lượng bơm vì có thể làm tăng tổn thất áp suất, phát nhiệt và giảm độ ổn định khi vận hành. Dải áp suất của van cũng cần bao phủ mức áp suất cài đặt thực tế của hệ thống.
Lưu ý khi lắp đặt và sử dụng van BG
Bề mặt đế cần được vệ sinh sạch, phẳng và đúng vị trí đường dầu trước khi lắp van. Bu lông phải được siết đều để tránh cong thân van hoặc rò rỉ tại mặt ghép.
Khi cài đặt áp suất, nên giảm núm chỉnh về mức thấp trước khi khởi động, sau đó tăng dần và theo dõi đồng hồ áp suất. Dầu thủy lực cần được lọc sạch để hạn chế kẹt van pilot và mài mòn các chi tiết bên trong.
Vì sao nên chọn van BG Saintfon?
Van tràn thủy lực bắt đế BG Saintfon phù hợp với khách hàng cần một giải pháp kiểm soát áp suất cho hệ thống có lưu lượng lớn nhưng vẫn yêu cầu kết cấu gọn và dễ bảo trì. Sản phẩm có nhiều cỡ van, dải áp suất rộng và cơ cấu điều khiển pilot ổn định, giúp tăng độ an toàn và kéo dài tuổi thọ thiết bị.
Để chọn đúng mã BG-04, BG-06 hoặc BG-10, khách hàng nên cung cấp lưu lượng bơm, áp suất làm việc, kích thước mặt đế và ứng dụng thực tế. Việc lựa chọn đúng thông số sẽ giúp van hoạt động hiệu quả, giảm tổn thất năng lượng và tránh phát sinh chi phí thay đổi sau khi lắp đặt.
