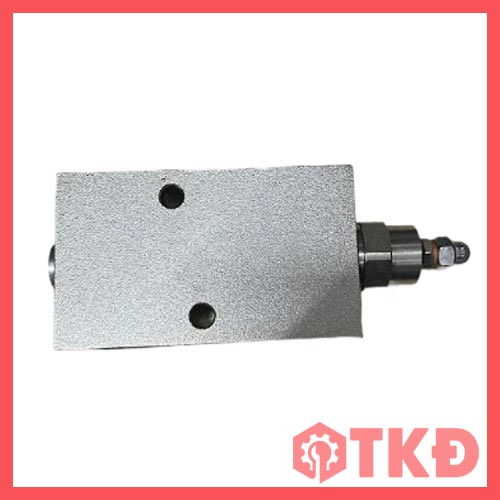

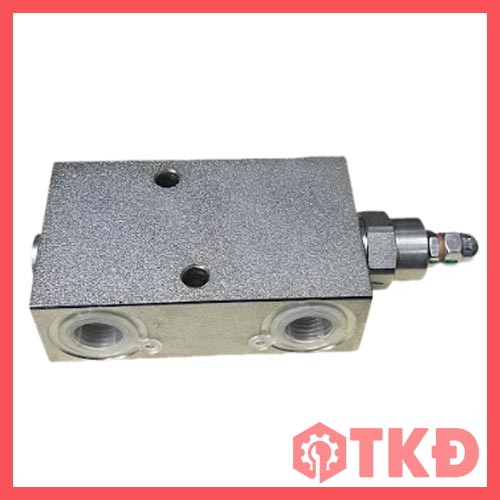

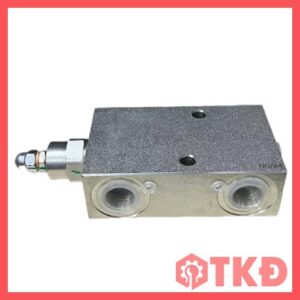

Van cân bằng thủy lực 1 đầu VBCD-G1/2-SE A là thiết bị dùng để khóa tải, kiểm soát chuyển động hạ và hạn chế hiện tượng xi lanh tụt hoặc chạy vượt tốc. Sản phẩm phù hợp với các hệ thống nâng hạ, máy công trình và thiết bị thủy lực cần duy trì tải ổn định theo 1 chiều làm việc.
Với cổng ren G1/2, lưu lượng tối đa 60 lít/phút và áp suất làm việc lên đến 350 bar, van đáp ứng tốt các mạch thủy lực có tải trung bình đến cao. Cấu tạo dạng van cân bằng đơn giúp hệ thống vận hành an toàn hơn mà không làm mạch dầu trở nên quá phức tạp.
Đặc điểm nổi bật van VBCD-G1/2-SE A
- Thiết kế van cân bằng 1 đầu, phù hợp mạch cần giữ tải theo 1 chiều.
- Cổng kết nối G1/2, tương đương ren 21, dễ lắp vào đường ống thủy lực.
- Lưu lượng tối đa 60 lít/phút, đáp ứng nhiều cơ cấu nâng hạ công nghiệp.
- Áp suất làm việc tối đa 350 bar, phù hợp hệ thống có tải lớn.
- Có vít điều chỉnh áp suất cân bằng theo yêu cầu vận hành.
- Mở khóa bằng áp suất pilot lấy từ đường dầu đối diện.
- Thân van bằng thép chịu áp lực, bề mặt được xử lý hạn chế oxy hóa.
- Kết cấu chắc chắn, phù hợp môi trường làm việc công nghiệp.
Cấu tạo và nguyên lý làm việc van VBCD-G1/2-SE A
Van VBCD-G1/2-SE A gồm thân van chịu áp lực, cụm van 1 chiều, cơ cấu cân bằng tải, lò xo điều chỉnh và đường pilot. Dầu có thể đi tự do theo chiều cấp vào cơ cấu chấp hành, nhưng chiều dầu hồi bị kiểm soát bởi cụm van cân bằng.
Khi áp suất pilot từ đường dầu đối diện đạt mức cần thiết, van sẽ mở có kiểm soát để dầu hồi về. Cơ chế này giúp tải hạ ổn định, hạn chế hiện tượng tụt nhanh, rung giật hoặc chuyển động ngoài ý muốn.
Giá trị thực tế khi lắp vào hệ thống
Điểm mạnh của van cân bằng thủy lực 1 đầu VBCD-G1/2-SE A là khả năng kết hợp chức năng giữ tải và kiểm soát dòng dầu trong cùng 1 cụm van. Nhờ đó, hệ thống có thể duy trì tải tốt hơn khi van phân phối trở về vị trí trung gian, đồng thời giảm nguy cơ xi lanh trôi do rò rỉ nội bộ hoặc chênh lệch áp suất.
Van đặc biệt hữu ích trong các cơ cấu có tải kéo theo chiều chuyển động. Khi không có van cân bằng, tải có thể kéo xi lanh chạy nhanh hơn lượng dầu do bơm cung cấp, gây mất ổn định hoặc tạo hiện tượng xâm thực. VBCD-G1/2-SE A giúp kiểm soát tình trạng này và cải thiện độ an toàn của toàn bộ hệ thống.
Chức năng van VBCD-G1/2-SE A
Khóa và giữ tải theo 1 chiều, kiểm soát tốc độ hạ, ngăn xi lanh tụt hoặc chạy vượt tốc, hạn chế tải mất kiểm soát khi mất áp hay vỡ ống, giúp hệ thống nâng hạ vận hành an toàn và ổn định.
Ưu điểm van VBCD-G1/2-SE A
- Giữ tải ổn định khi van phân phối ở vị trí trung gian.
- Hạn chế xi lanh tụt, trôi hoặc chuyển động không kiểm soát.
- Kiểm soát tốc độ hạ tải êm hơn.
- Giảm nguy cơ rung giật trong quá trình vận hành.
- Có thể điều chỉnh áp suất theo tải thực tế.
- Kết cấu gọn, thuận tiện lắp trực tiếp trên đường ống.
- Phù hợp nhiều hệ thống sử dụng cổng ren G1/2.
- Tăng độ an toàn cho cơ cấu nâng hạ và người vận hành.
Ứng dụng van VBCD-G1/2-SE A
- Xi lanh nâng hạ thủy lực.
- Bàn nâng và sàn nâng.
- Cần cẩu và thiết bị nâng hàng.
- Máy công trình và máy nông nghiệp.
- Máy ép và thiết bị cơ khí.
- Cơ cấu kẹp giữ tải.
- Hệ thống cần chống tụt xi lanh.
- Mạch thủy lực cần kiểm soát tốc độ hạ theo 1 chiều.
Vì sao nên chọn VBCD-G1/2-SE A?
VBCD-G1/2-SE A phù hợp với khách hàng cần 1 van cân bằng đơn có áp suất cao, lưu lượng vừa và cổng ren phổ biến. So với giải pháp sử dụng nhiều van rời, sản phẩm giúp mạch dầu gọn hơn, dễ lắp đặt và thuận tiện bảo trì.
Thiết kế có khả năng điều chỉnh cũng giúp kỹ thuật viên chủ động cài đặt theo tải thực tế. Đây là lợi thế quan trọng đối với các máy có tải thay đổi hoặc yêu cầu tốc độ hạ ổn định.
Lưu ý khi lựa chọn và lắp đặt van VBCD-G1/2-SE A
Van nên được lắp gần xi lanh hoặc cơ cấu chấp hành để giảm lượng dầu nằm giữa van và tải. Vị trí này giúp nâng cao khả năng giữ tải và hạn chế chuyển động ngoài ý muốn khi đường ống gặp sự cố.
Khi cài đặt áp suất, cần dựa trên áp suất tải thực tế, tỷ số pilot và yêu cầu an toàn của hệ thống. Không nên chỉnh áp suất quá thấp vì có thể làm giảm khả năng giữ tải, trong khi cài đặt quá cao có thể khiến chuyển động hạ chậm hoặc khó mở van.
Đối với hệ thống cần khóa và kiểm soát tải ở cả 2 phía của xi lanh, nên lựa chọn van cân bằng thủy lực 2 đầu VBCD-G1/2-DE A thay vì loại 1 đầu.
Địa chỉ cung cấp van cân bằng thủy lực VBCD-G1/2-SE A
Thủy Khí Điện cung cấp van cân bằng thủy lực 1 đầu VBCD-G1/2-SE A dùng cho nhiều hệ thống nâng hạ và máy công nghiệp. Khách hàng nên cung cấp thông tin về áp suất, lưu lượng, kích thước ren và dạng cơ cấu chấp hành để được tư vấn đúng loại van, hạn chế lắp sai và đảm bảo hiệu quả vận hành.
