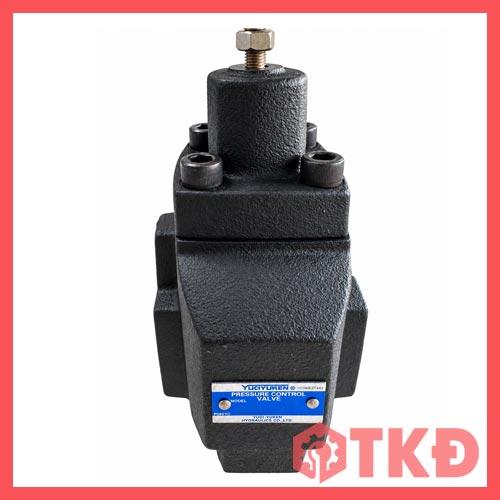

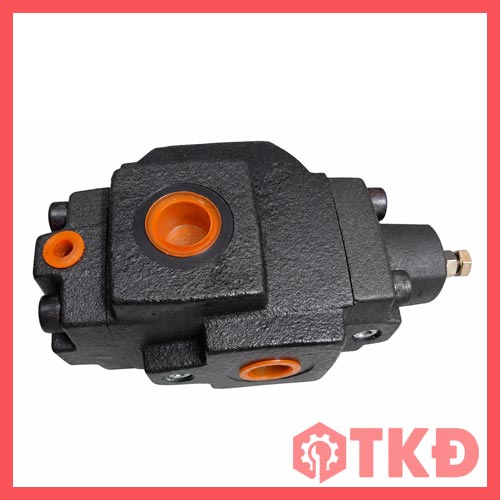

Van cân bằng thủy lực Yuci Yuken HCT-C4-22 được dùng để tạo áp suất cản ở đường dầu hồi, hỗ trợ giữ tải và hạn chế cơ cấu chấp hành tự hạ do trọng lực. Khi có áp suất pilot bên ngoài, van mở để dầu hồi qua theo mức áp suất đã cài đặt. Đây là chức năng cần chú ý khi lựa chọn van cho các mạch nâng hạ có tải.

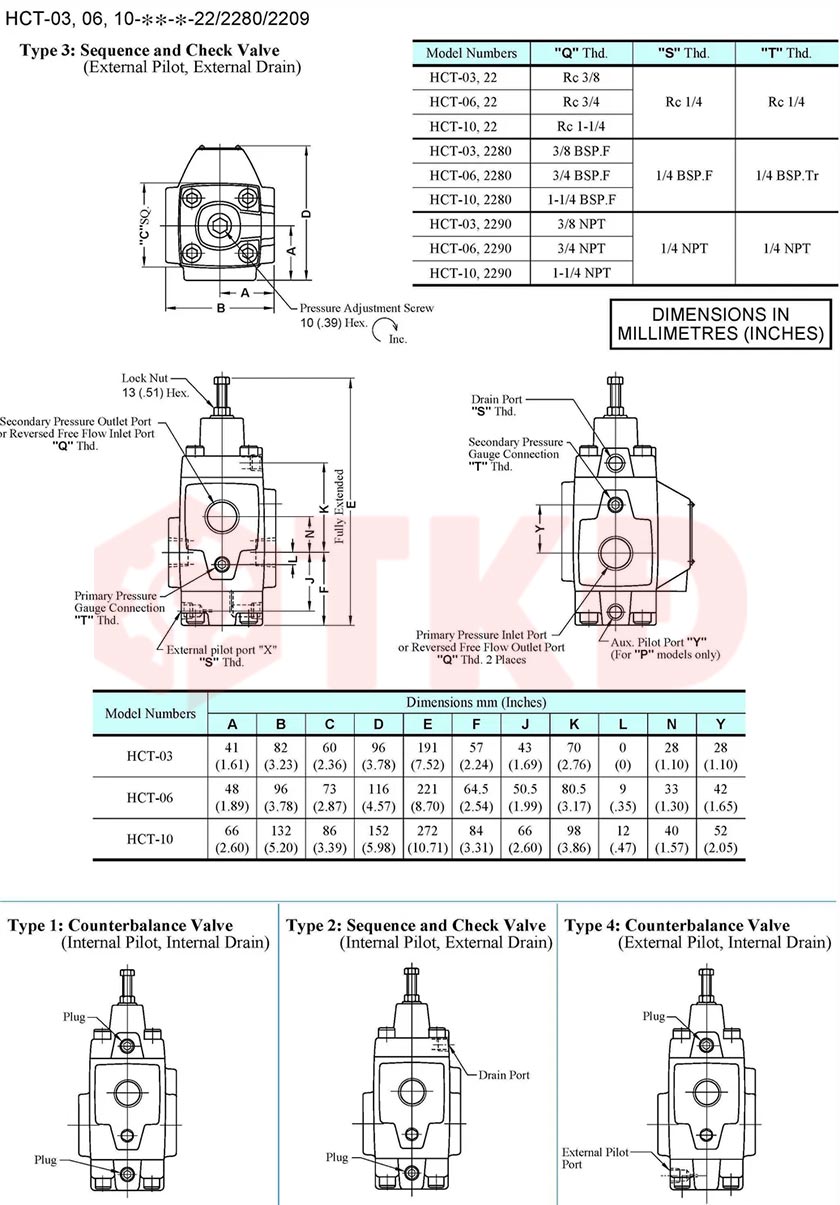

Thông số kỹ thuật van cân bằng thủy lực lắp ren Yuci Yuken HCT
Van cân bằng giúp kiểm soát tải ra sao?
Ở cơ cấu nâng hạ, trọng lượng tải có thể đẩy dầu hồi thoát ra và khiến xi lanh chuyển động ngoài ý muốn. Van cân bằng HCT-C4-22 tạo áp suất giữ trên đường dầu này. Khi hệ thống cấp áp suất pilot phù hợp, van cho dầu hồi qua để cơ cấu hạ theo điều khiển. Van một chiều tích hợp cho phép dầu chảy tự do theo chiều ngược lại.
Điểm mạnh và lợi ích thực tế van chống tụt tải thủy lực HCT
- Hỗ trợ giữ tải: Hạn chế hiện tượng tải tự hạ khi đường dầu hồi chưa được điều khiển mở.
- Điều khiển bằng pilot ngoài: Việc mở van phụ thuộc vào tín hiệu áp suất từ mạch điều khiển, phù hợp với cấu hình nâng hạ cần kiểm soát tải.
- Tích hợp van một chiều: Cho dầu đi tự do theo chiều ngược lại mà không cần lắp thêm van một chiều riêng cho chức năng này.
- Lắp ren trực tiếp: Thuận tiện bố trí trên đường ống và chọn cỡ van theo lưu lượng của hệ thống.
- Có vít chỉnh áp và đai ốc khóa: Giúp cài đặt áp suất trong dải cho phép và giữ vị trí sau khi chỉnh.
Ứng dụng của van van giữ tải thủy lực HCT
- Mạch xi lanh nâng hạ cần hạn chế tải tự hạ do trọng lực.
- Bàn nâng, sàn nâng và cơ cấu nâng hạ trong máy công nghiệp.
- Cơ cấu thủy lực có tải kéo theo chiều chuyển động, cần kiểm soát đường dầu hồi.
Ưu điểm khi chọn dòng van cân bằng thủy lực HCT-C4-22
Điểm khác biệt của HCT-C4-22 là kết hợp chức năng cân bằng tải, điều khiển bằng pilot ngoài và van một chiều trong cùng một thân van lắp ren. Ba lựa chọn lưu lượng 50, 125 và 250 lít/phút giúp người dùng chọn mã phù hợp với quy mô mạch, thay vì chỉ chọn theo cỡ ren.
Để van phát huy đúng chức năng, cần kiểm tra lưu lượng dầu hồi, áp suất pilot, tải trọng và sơ đồ kết nối trước khi chọn mã và cài đặt áp suất.
Chọn van cân bằng HCT phù hợp cho mạch nâng hạ
HCT-03-C4-22, HCT-06-C4-22 và HCT-10-C4-22 có cùng nguyên lý van cân bằng, khác nhau ở cỡ ren và lưu lượng tối đa. Khi chọn mã, cần đối chiếu lưu lượng đường dầu hồi, kích thước ống, áp suất cần cài đặt và cách lấy tín hiệu pilot ngoài. Chọn đúng cấu hình giúp van thực hiện chức năng giữ tải và mở đường dầu hồi theo thiết kế của mạch.
