Van phân phối thủy lực gạt tay liền áp Saintfon XZT / ZDA / ZT là dòng van điều khiển hướng dầu dạng khối liền, phù hợp cho các hệ thống cần vận hành nhiều xi lanh hoặc mô tơ thủy lực. Sản phẩm tích hợp van tràn ngay trên thân, giúp điều khiển dòng dầu và giới hạn áp suất trong cùng một cụm van, nhờ đó hệ thống gọn hơn, dễ lắp đặt và an toàn khi vận hành.
Giải pháp điều khiển nhiều cơ cấu trong một khối van

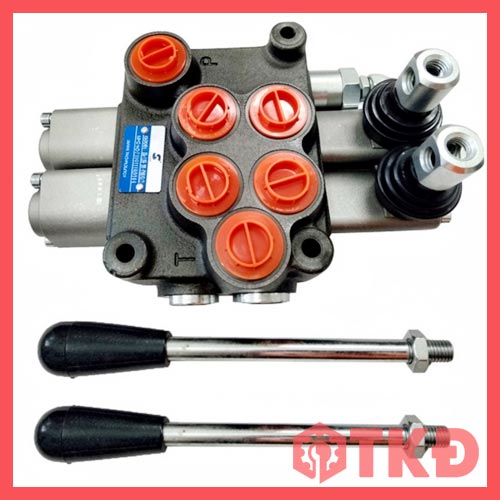

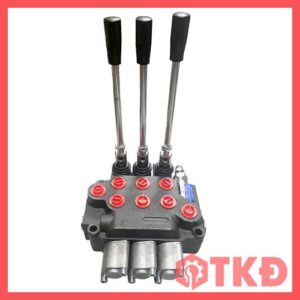

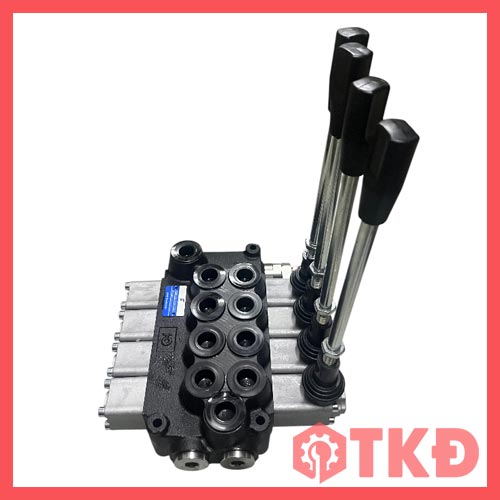

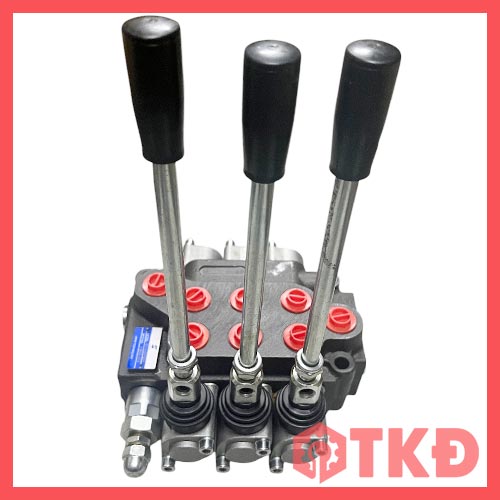

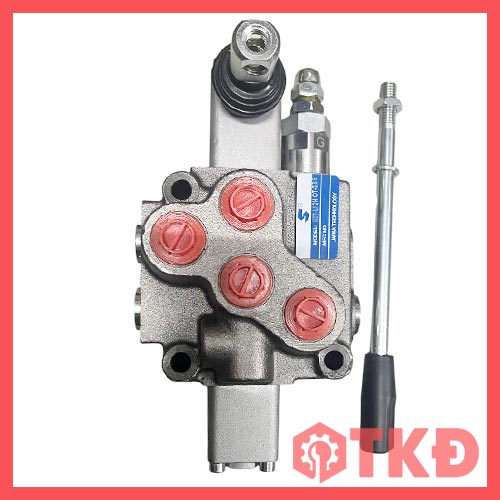

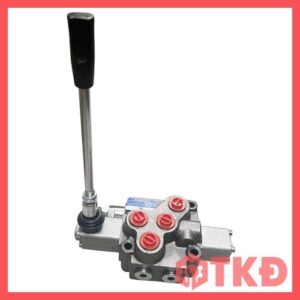

Dòng van XZT / ZDA / ZT có từ 1 đến 5 cần gạt, mỗi cần điều khiển một tầng làm việc độc lập. Thiết kế dạng monoblock giúp các tầng van dùng chung đường dầu áp suất, hạn chế số lượng đường ống và giảm không gian lắp đặt.
Khi người vận hành gạt cần, con trượt bên trong thay đổi vị trí để dẫn dầu đến cổng A hoặc B, từ đó điều khiển xi lanh tiến, lùi hoặc mô tơ quay theo yêu cầu. Khi thả tay, cần gạt tự hồi về vị trí trung tâm nhờ lò xo.
Đặc điểm nổi bật van phân phối Saintfon XZT / ZDA / ZT
- Kết cấu khối liền chắc chắn, chịu áp suất cao.
- Có từ 1 đến 5 cần điều khiển độc lập.
- Tích hợp van tràn giới hạn áp suất ngay trên thân van.
- Cần gạt tự hồi về vị trí trung tâm bằng lò xo.
- Lưu lượng từ 40 đến 80 lít/phút.
- Áp suất hoạt động tối đa 315 bar.
- Có nhiều kích thước ren để phù hợp từng hệ thống.
- Lắp trực tiếp với đường ống thủy lực, không cần đế van riêng.
Cấu tạo chính van gạt tay Saintfon XZT / ZDA / ZT
- Thân van monoblock bằng gang đúc chịu áp.
- Con trượt điều khiển hướng dầu.
- Cần gạt cơ khí và lò xo hồi vị.
- Van tràn tích hợp để giới hạn áp suất.
- Van một chiều tích hợp trên một số dòng.
- Cổng dầu P, T, A và B được bố trí trực tiếp trên thân.
Giá trị của thiết kế liền áp
Điểm khác biệt của dòng van này là van tràn được tích hợp ngay trong thân. Khi áp suất vượt mức cài đặt, van tràn mở đường xả dầu về thùng, giúp bảo vệ bơm, đường ống và các thiết bị thủy lực.
Thiết kế liền áp còn giúp giảm nhu cầu lắp thêm van tràn rời, hạn chế các mối nối có nguy cơ rò rỉ và giúp cụm điều khiển gọn hơn. Đây là lợi thế thực tế đối với máy có không gian lắp đặt hạn chế hoặc cần thi công nhanh.
Ưu điểm thực tế van Saintfon XZT / ZDA / ZT
- Điều khiển nhiều cơ cấu thủy lực trên cùng một cụm van.
- Giảm số lượng van và phụ kiện lắp ngoài.
- Hạn chế rò rỉ nhờ kết cấu thân liền.
- Dễ vận hành, phù hợp cả máy cố định và thiết bị di động.
- Có nhiều mức lưu lượng để lựa chọn theo công suất bơm.
- Van tràn tích hợp giúp tăng độ an toàn cho hệ thống.
- Dễ thay thế và bảo dưỡng nhờ kết nối ren phổ biến.
Ứng dụng van chia dầu Saintfon XZT / ZDA / ZT
- Hệ thống nâng hạ và ben thủy lực.
- Máy công trình và máy nông nghiệp.
- Xe nâng, xe chuyên dụng và thiết bị vận chuyển.
- Máy ép, máy dập và máy cơ khí.
- Tời, mô tơ và cơ cấu quay thủy lực.
- Tàu thuyền và thiết bị thủy lực trên boong.
- Hệ thống điều khiển nhiều xi lanh.
Cách chọn mã van Saintfon XZT / ZDA / ZT phù hợp
Khi chọn van, cần xác định số cơ cấu cần điều khiển, lưu lượng bơm, áp suất làm việc và kích thước đường ống. XZT-L12H phù hợp hệ thống lưu lượng khoảng 40 lít/phút, ZDA-L15H phù hợp mức 50 lít/phút, còn ZT-L20H đáp ứng hệ thống cần lưu lượng đến 80 lít/phút.
Số cần gạt nên tương ứng với số cơ cấu cần điều khiển độc lập. Đồng thời, ren van cần phù hợp với đường ống hiện có để hạn chế dùng đầu chuyển, giảm tổn thất áp suất và tránh rò rỉ dầu.
Lưu ý khi lắp đặt và sử dụng van Saintfon
Cần đấu đúng cổng P, T, A và B theo sơ đồ hệ thống. Không nên nhầm cổng dầu vào với cổng hồi vì có thể làm van hoạt động sai hoặc tăng áp bất thường. Trước khi vận hành, nên kiểm tra mức cài đặt van tràn, độ sạch của dầu và độ kín tại các đầu nối.
Van gạt tay Saintfon XZT / ZDA / ZT là lựa chọn phù hợp cho hệ thống cần van nhiều cần, kết cấu gọn, lưu lượng ổn định và khả năng bảo vệ quá áp ngay trên thân van. Sản phẩm giúp đơn giản hóa lắp đặt, nâng cao độ an toàn và hỗ trợ vận hành thiết bị thủy lực hiệu quả hơn.
