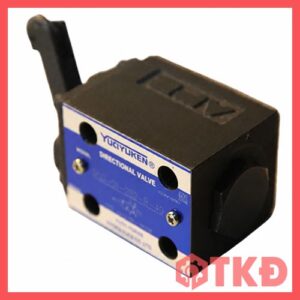

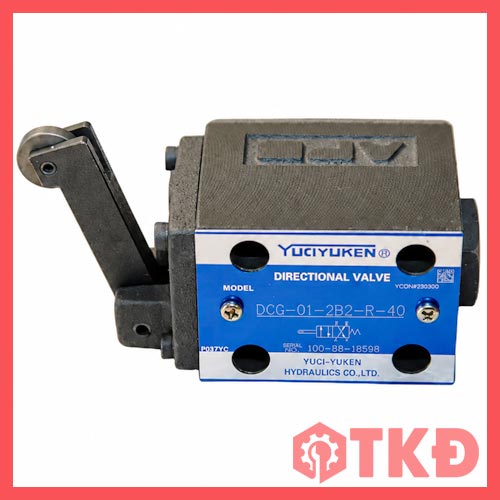

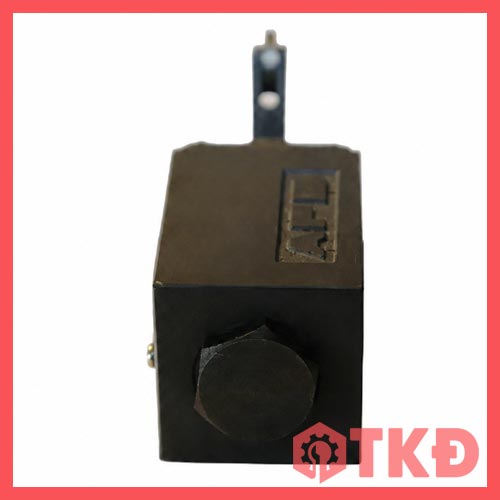

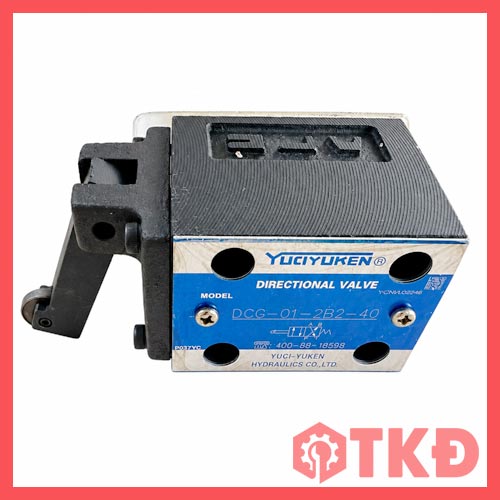

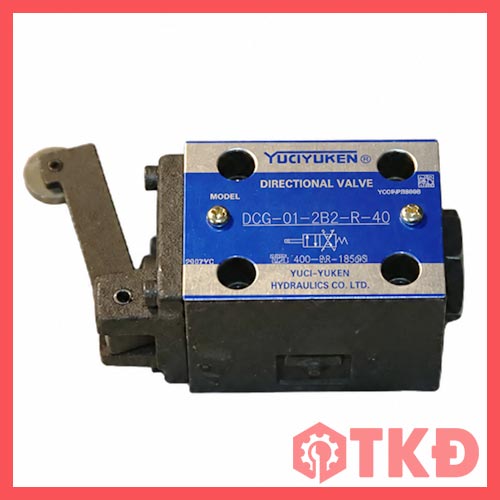

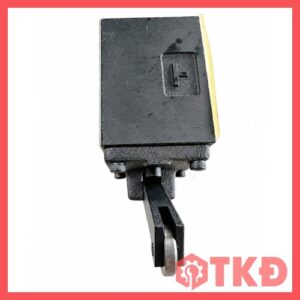

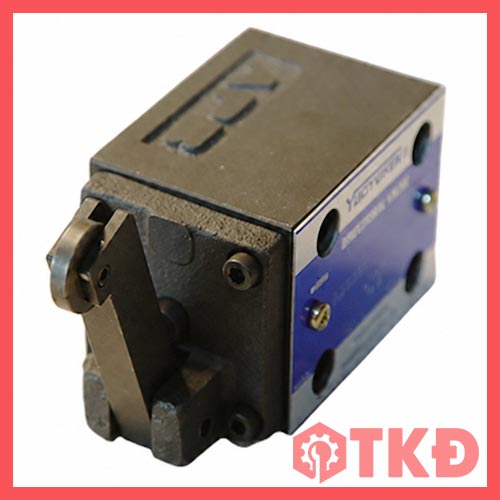

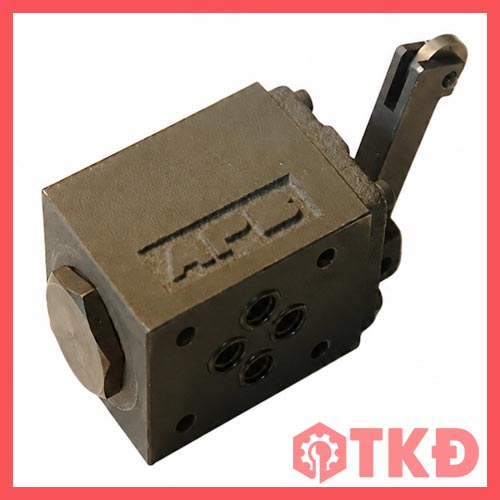

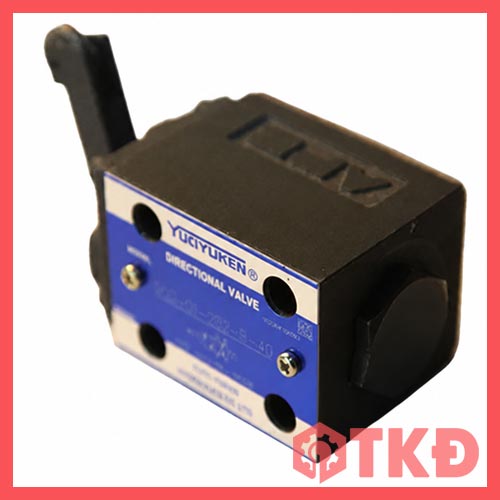

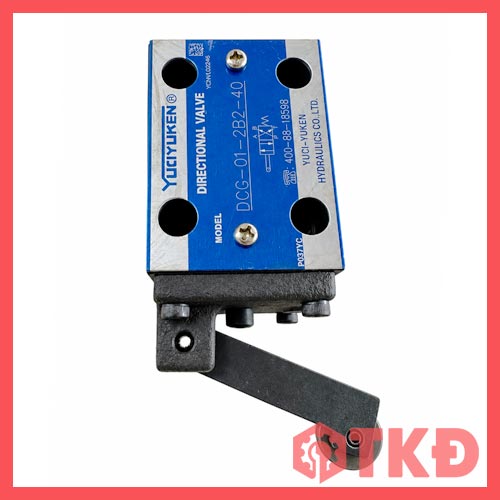

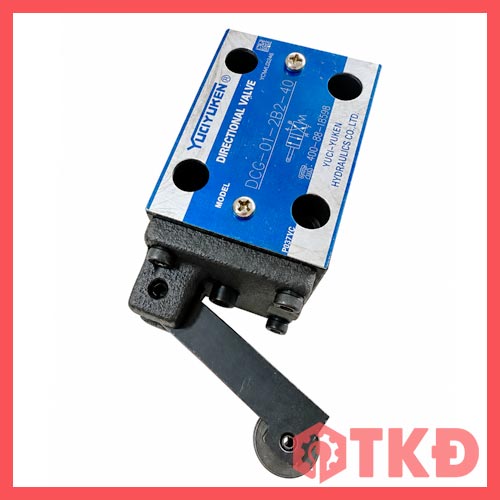

Van hành trình thủy lực con lăn lắp đế Yuci Yuken DCG-01-2B2-40 và DCG-03-2B2-50 là van đảo chiều tác động cơ khí. Khi cam hoặc bộ phận chuyển động của máy nhấn vào con lăn, van thay đổi đường dầu để điều khiển xi lanh hoặc motor thủy lực. Khi hết tác động, lò xo tự đưa van về trạng thái ban đầu.
Thông số kỹ thuật van hành trình thủy lực con lăn lắp đế Yuci Yuken DCG
Khi cơ cấu máy cần đổi hướng đúng điểm hành trình
Dòng DCG phù hợp với hệ thống cần chuyển hướng dòng dầu theo vị trí thực tế của cơ cấu máy. Kiểu điều khiển bằng con lăn không phụ thuộc vào tín hiệu điện, giúp vận hành ổn định trong môi trường công nghiệp và thuận tiện tích hợp vào máy ép, máy công cụ hoặc dây chuyền tự động.
Đặc điểm nổi bật van đảo chiều thủy lực con lăn DCG
- Điều khiển trực tiếp bằng cần con lăn và cam cơ khí
- Cấu hình 2 vị trí, lò xo tự động hồi vị
- Kiểu lắp đế giúp bố trí hệ thống gọn và thuận tiện bảo trì
- Có hai cỡ van với lưu lượng tối đa 30 và 100 lít/phút
- Áp suất làm việc tối đa đến 250 bar
- Điều khiển đảo chiều theo đúng vị trí hành trình của máy
Nguyên lý chuyển hướng dòng dầu van cơ thủy lực con lăn DCG
Ở trạng thái con lăn không bị nhấn, cổng P thông với B và cổng A thông với T. Khi con lăn được nhấn, van chuyển sang trạng thái P thông với A và B thông với T. Nhờ đó, dòng dầu được đảo hướng để thay đổi chuyển động của cơ cấu chấp hành.
Ưu điểm và lợi ích sử dụng van điều khiển hành trình thủy lực DCG
- Phản hồi theo hành trình cơ khí, phù hợp cho chu trình vận hành lặp lại
- Lò xo hồi vị giúp van tự trở về trạng thái ban đầu
- Lắp đế chắc chắn, giảm số lượng đường ống nối trực tiếp vào thân van
- Dễ lựa chọn theo lưu lượng và áp suất của từng hệ thống
- Hỗ trợ điều khiển xi lanh hoặc motor thủy lực chính xác theo vị trí
- Kết cấu cơ khí phù hợp với môi trường làm việc không thuận tiện sử dụng cảm biến điện
Ứng dụng thực tế van phân phối thủy lực con lăn DCG
Van DCG được sử dụng trong máy ép, máy công cụ, máy nâng, bàn nâng, bộ nguồn thủy lực, dây chuyền sản xuất và các thiết bị cần tự động đảo chiều khi cơ cấu di chuyển đến vị trí xác định.
Lưu ý khi lựa chọn và lắp đặt van con lăn thủy lực DCG
Cần chọn đúng cỡ van theo lưu lượng, áp suất và mặt đế của hệ thống. Cam tác động phải tiếp xúc đúng hướng với con lăn, đồng thời không để áp suất đường T vượt quá giới hạn cho phép. Trước khi đặt hàng, nên kiểm tra đầy đủ mã DCG-01-2B2-40 hoặc DCG-03-2B2-50 để bảo đảm tương thích với thiết bị đang sử dụng.
