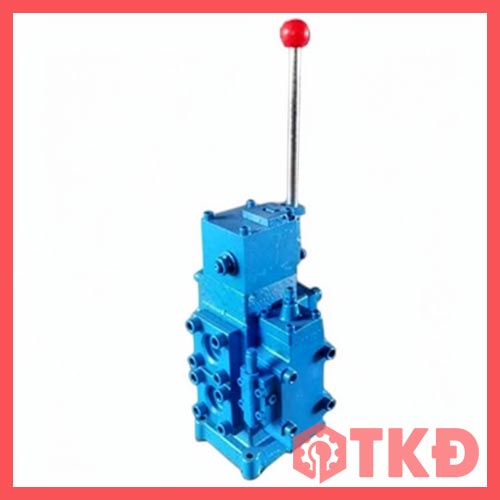

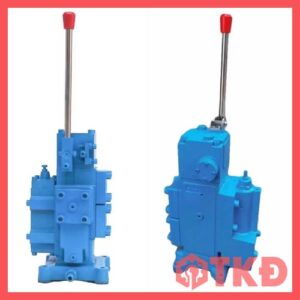

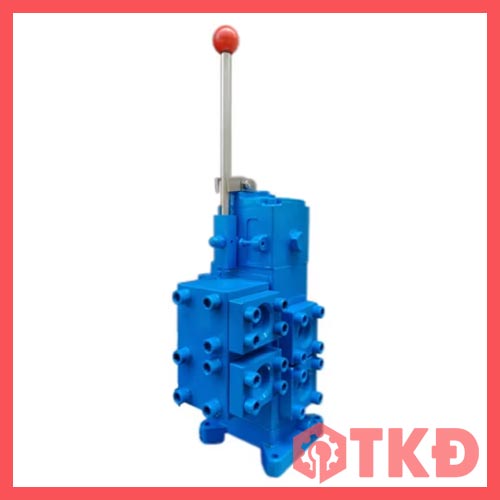

Van gạt tay thủy lực CSBF là thiết bị điều khiển dòng dầu trong hệ thống thủy lực, được sử dụng phổ biến trên tàu thuyền, máy công trình và thiết bị công nghiệp. Sản phẩm cho phép điều chỉnh lưu lượng, kiểm soát áp suất và đảo chiều dòng dầu một cách chính xác thông qua cơ cấu gạt tay cơ khí.
Với thiết kế chắc chắn, vật liệu bền bỉ và khả năng làm việc ở áp suất cao lên đến 315 bar, van gạt tay CSBF là lựa chọn đáng tin cậy cho các hệ thống thủy lực hoạt động trong môi trường khắc nghiệt như tàu cá, tàu vận tải, cần cẩu thủy lực, máy nâng hạ.
Giải pháp điều khiển thủy lực tối ưu cho hệ thống tàu thuyền
Khác với các dòng van thủy lực thông thường chỉ đảm nhiệm một chức năng riêng lẻ, van CSBF được thiết kế dạng van tổ hợp giúp đồng bộ giữa điều khiển hướng và điều chỉnh tốc độ cơ cấu chấp hành. Điều này giúp quá trình vận hành mượt hơn, hạn chế giật tải và nâng cao độ ổn định cho toàn hệ thống.
Thiết kế tay gạt cơ khí cho cảm giác điều khiển trực tiếp, dễ thao tác và thuận tiện bảo trì. Ngoài ra, van còn có thể tích hợp cơ cấu điều khiển từ xa bằng thủy lực để đáp ứng nhu cầu vận hành trên tàu hoặc hệ thống công nghiệp lớn.
Thông số kỹ thuật van gạt tay CSBF
Đặc điểm nổi bật van CSBF
- Van điều khiển hướng 3 vị trí, 4 cửa
- Tích hợp điều chỉnh lưu lượng và van an toàn
- Kết cấu chắc chắn, chịu áp lực cao
- Phù hợp hệ thống thủy lực công suất lớn
- Giảm số lượng thiết bị trên hệ thống thủy lực
- Dễ bảo trì và thay thế linh kiện
- Ứng dụng rộng rãi trong tàu thuyền và thiết bị thủy lực công nghiệp

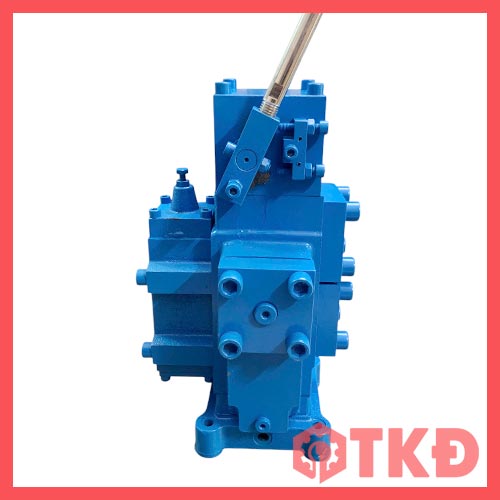

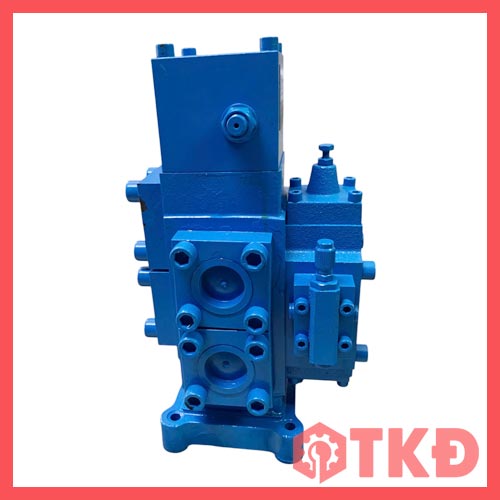

Cấu tạo van gạt tay thủy lực CSBF
Thân van
Thân van là phần chính của van, thường được chế tạo từ thép hoặc gang chịu áp lực cao. Bên trong thân van có các khoang và đường dẫn dầu để điều hướng dòng chảy.
Tay gạt điều khiển
Tay gạt là bộ phận giúp người vận hành điều khiển đóng mở và thay đổi lưu lượng dầu trong hệ thống thủy lực. Thiết kế tay gạt chắc chắn, dễ thao tác.
Gạt van (spool)
Gạt van là bộ phận quan trọng có nhiệm vụ đóng mở đường dầu và điều chỉnh áp suất, đảm bảo hệ thống hoạt động chính xác.
Phụ kiện kết nối
Bao gồm các cổng ren, đầu nối và phụ kiện đường ống, giúp kết nối van với hệ thống ống dẫn dầu thủy lực trên tàu thuyền.
Chức năng của van gạt tay thủy lực CSBF
Điều khiển lưu lượng dầu
Van cho phép điều chỉnh lưu lượng dầu trong hệ thống thủy lực, giúp kiểm soát tốc độ hoạt động của các thiết bị.
Điều chỉnh áp suất hệ thống
Thông qua cơ cấu chỉnh áp, van giúp kiểm soát áp lực dầu, đảm bảo hệ thống hoạt động ổn định và an toàn.
Kiểm soát thiết bị thủy lực
Van gạt tay CSBF thường được sử dụng để điều khiển các thiết bị thủy lực trên tàu thuyền, như:
- Cần cẩu thủy lực
- Cầu trục
- Hệ thống lái tàu
- Thiết bị nâng hạ
- Máy móc thủy lực công nghiệp
Bảo vệ hệ thống
Khi xảy ra tình trạng áp suất vượt mức cho phép, van an toàn sẽ tự động xả áp để bảo vệ toàn bộ hệ thống
Ưu điểm van gạt tay CSBF
Chất lượng cao, độ bền vượt trội
Van được sản xuất từ thép carbon, thép hợp kim hoặc vật liệu chịu áp lực cao, giúp đảm bảo độ bền và khả năng làm việc ổn định trong môi trường khắc nghiệt của tàu thuyền.
Chịu áp lực lớn
Thiết kế chắc chắn giúp van có thể chịu áp suất cao và tải trọng lớn, đảm bảo hệ thống thủy lực vận hành ổn định trong thời gian dài.
Hiệu suất điều khiển chính xác
Van gạt tay CSBF cho phép điều chỉnh lưu lượng và áp suất dầu một cách chính xác, giúp tối ưu hiệu suất của hệ thống thủy lực trên tàu thuyền và thiết bị công nghiệp.
Tích hợp van an toàn
Van được tích hợp van an toàn (relief valve) giúp bảo vệ hệ thống khỏi tình trạng quá áp, đảm bảo an toàn cho thiết bị và người vận hành.
Thiết kế thân thiện với môi trường
Kết cấu kín giúp hạn chế rò rỉ dầu, góp phần bảo vệ môi trường biển và tăng độ an toàn khi vận hành.
Đa dạng kích thước và lưu lượng
Sản phẩm có nhiều model với lưu lượng từ 120 – 500 L/min, đáp ứng nhiều nhu cầu sử dụng khác nhau.
Hướng dẫn lắp đặt van CSBF
- Chuẩn bị dụng cụ: Ống dẫn dầu thủy lực, đầu nối ren, đai ốc và kẹp ống, dụng cụ siết lắp đặt.
- Xác định vị trí lắp đặt: Chọn vị trí lắp đặt phù hợp trên hệ thống ống dẫn dầu, đảm bảo thuận tiện cho việc thao tác tay gạt.
- Kết nối van với đường ống: Cắt ống theo kích thước cần thiết và lắp van vào hệ thống bằng ren hoặc đầu nối thủy lực.
- Kiểm tra và vận hành thử: Sau khi lắp đặt, cần kiểm tra kỹ các điểm nối để đảm bảo không rò rỉ dầu, sau đó vận hành thử để kiểm tra lưu lượng và áp suất.
Lỗi thường gặp van CSBF và cách xử lý
1. Áp suất van an toàn tăng/giảm không ổn định
Nguyên nhân:
- Lò xo bị kẹt, gãy hoặc lắp sai vị trí
- Bề mặt kín của poppet valve không kín
Cách xử lý:
- Kiểm tra và thay thế lò xo nếu cần
- Vệ sinh và kiểm tra lại bề mặt kín của van
2. Bộ bù áp hoạt động không ổn định
Nguyên nhân:
- Cụm bù áp bị bẩn
- Áp suất chênh chưa được điều chỉnh đúng
Cách xử lý:
- Tháo van để vệ sinh
- Điều chỉnh lại lò xo để đạt áp suất tiêu chuẩn
3. Van hoạt động kém hoặc bị kẹt
Nguyên nhân:
- Bụi bẩn làm kẹt lõi van
Cách xử lý:
- Tháo van và vệ sinh lõi van
- Kiểm tra độ sạch của dầu thủy lực
4. Rò rỉ dầu bên trong hoặc bên ngoài van
Nguyên nhân:
- Bề mặt ghép nối bị mòn
- Gioăng hoặc O-ring bị hư hỏng
Cách xử lý:
- Kiểm tra và thay thế gioăng, O-ring
- Siết lại các vị trí kết nối nếu cần
Địa chỉ cung cấp van gạt tay thủy lực CSBF
TKĐ cung cấp van gạt tay thủy lực CSBF với đầy đủ model, hỗ trợ tư vấn lựa chọn theo lưu lượng, áp suất và nhu cầu sử dụng thực tế của hệ thống. Sản phẩm được kiểm tra kỹ trước khi bàn giao, hỗ trợ kỹ thuật và giao hàng toàn quốc.
