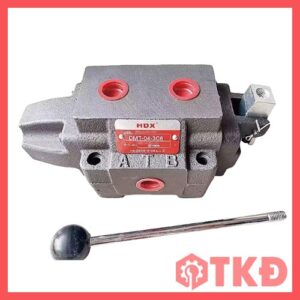

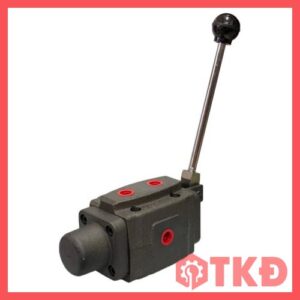

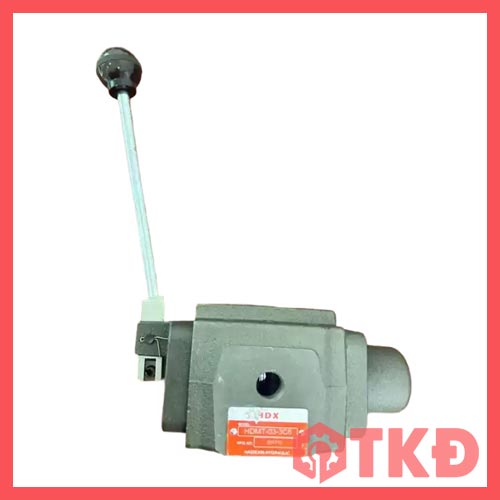

Van gạt tay thủy lực HDMT / DMT 1 cần là dòng van đảo chiều điều khiển bằng cơ khí, dùng để thay đổi hướng dòng dầu trong hệ thống thủy lực. Người vận hành chỉ cần tác động trực tiếp lên cần gạt để điều khiển xi lanh hoặc motor thủy lực tiến, lùi, quay thuận, quay nghịch hoặc dừng tại vị trí yêu cầu.

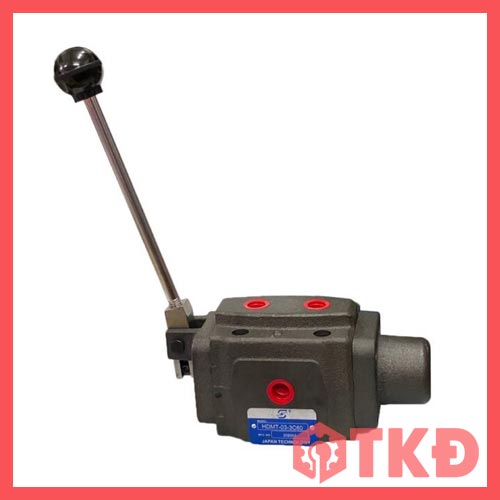

Dòng HDMT thường được sử dụng cho sản phẩm Saintfon, trong khi ký hiệu DMT xuất hiện trên các sản phẩm có thiết kế và chức năng tương đương của Hong Peng, Yuken, Ashun hoặc một số hãng thủy lực khác. Van có kiểu kết nối ren, kích thước cổng từ PT 3/8" đến PT 1-1/4", phù hợp với nhiều hệ thống máy công nghiệp và trạm nguồn thủy lực.

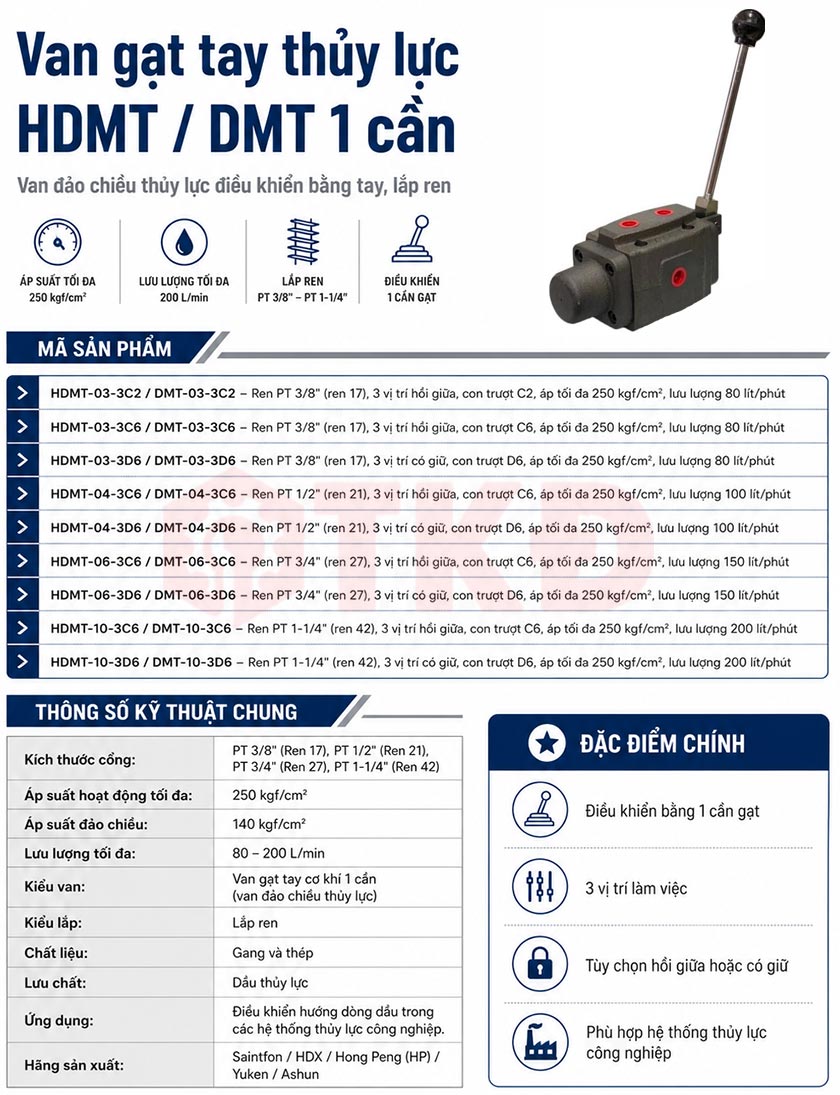

Thông số kỹ thuật van gạt tay thủy lực HDMT / DMT 1 cần

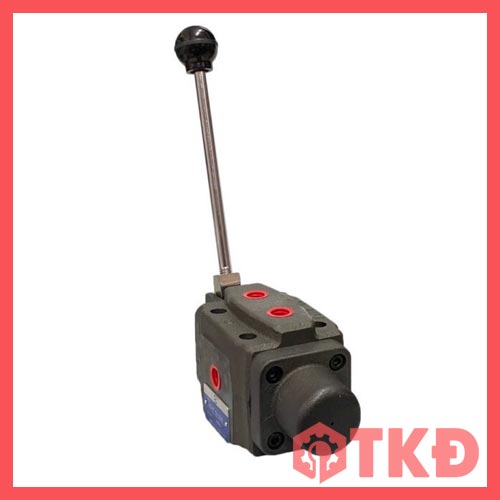

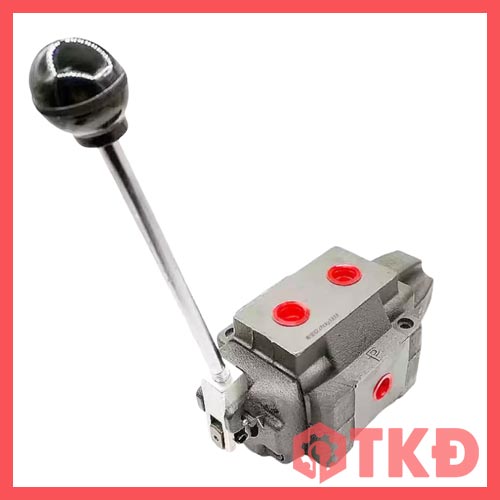

Đặc điểm nổi bật van gạt tay HDMT / DMT
- Điều khiển trực tiếp bằng một cần gạt, thao tác đơn giản và dễ kiểm soát.
- Thiết kế 3 vị trí, hỗ trợ điều khiển hai hướng chuyển động và một vị trí trung tâm.
- Có lựa chọn hồi giữa bằng lò xo hoặc giữ vị trí bằng cơ cấu định vị.
- Áp suất làm việc tối đa đến 250 kgf/cm².
- Lưu lượng tối đa từ 80 đến 200 lít/phút, tùy kích thước van.
- Thân van chắc chắn, phù hợp với môi trường công nghiệp và chế độ vận hành thường xuyên.
- Kết nối ren giúp lắp trực tiếp trên đường ống mà không cần đế van riêng.
- Nhiều kiểu con trượt để lựa chọn theo sơ đồ và yêu cầu vận hành của hệ thống.

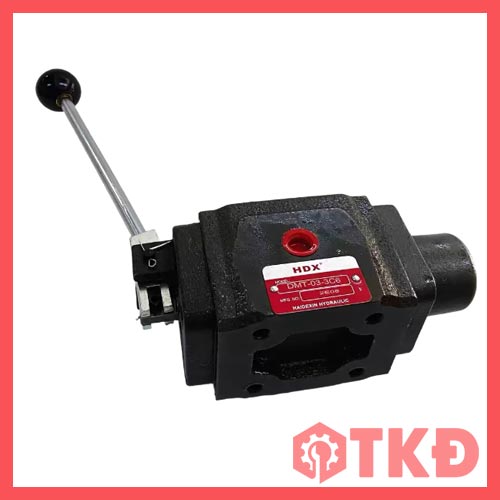

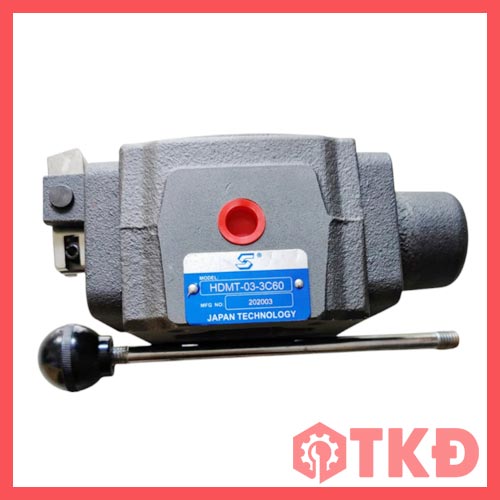

Ý nghĩa ký hiệu 3C và 3D van HDMT / DMT
Ký hiệu trên mã van thể hiện phương thức dịch chuyển và giữ con trượt. Đây là thông tin quan trọng khi chọn van thay thế hoặc lắp mới:
- 3C: Van có 3 vị trí và lò xo đưa con trượt trở về vị trí trung tâm khi người vận hành thả cần gạt.
- 3D: Van có 3 vị trí và cơ cấu định vị để giữ cần gạt tại vị trí đã chọn.
- Số 2 hoặc 6: Thể hiện kiểu con trượt và sơ đồ kết nối các cổng dầu tại từng vị trí.
Tài liệu kỹ thuật của dòng DMT cũng phân biệt loại 3C là kiểu hồi giữa bằng lò xo và loại 3D là kiểu không có lò xo, sử dụng cơ cấu giữ vị trí. Van được dùng để dịch chuyển con trượt bằng tay và thay đổi hướng dòng dầu trong mạch thủy lực.

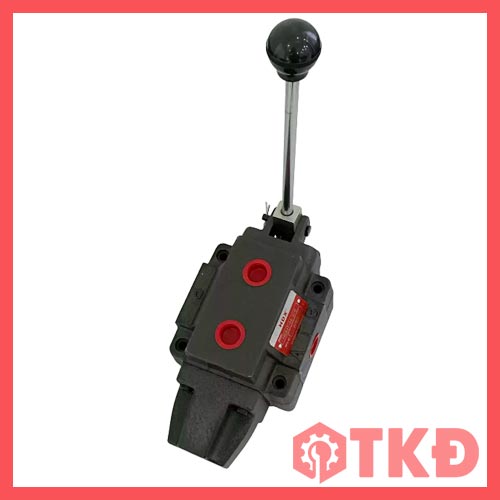

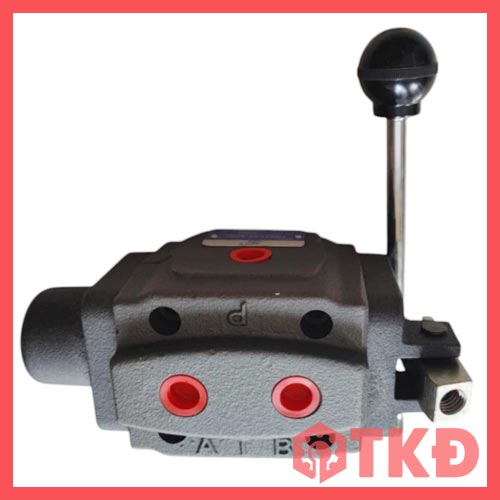

Cấu tạo của van HDMT / DMT
- Thân van: Thường được chế tạo từ gang, bên trong có các cổng và đường dẫn dầu được gia công chính xác.
- Con trượt: Làm bằng thép, có nhiệm vụ kết nối hoặc ngắt các đường dầu P, T, A và B.

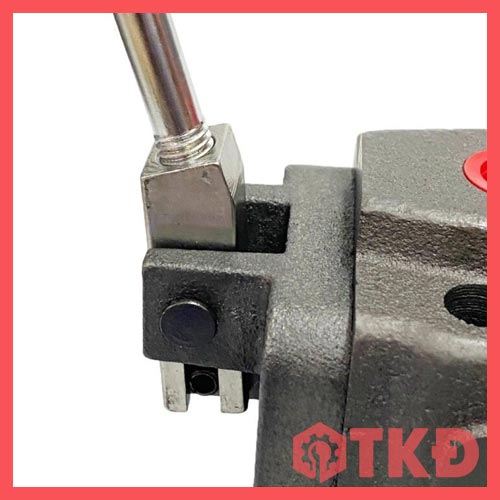

- Cần gạt: Truyền lực trực tiếp từ tay người vận hành đến con trượt.
- Lò xo hồi: Đưa con trượt về vị trí trung tâm trên phiên bản 3C.
- Cơ cấu định vị: Giữ con trượt tại vị trí đã chọn trên phiên bản 3D.
- Phớt làm kín: Hạn chế rò rỉ dầu và duy trì khả năng làm việc ổn định.

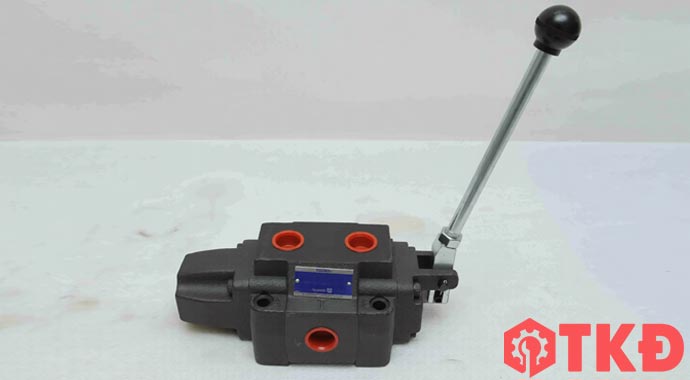

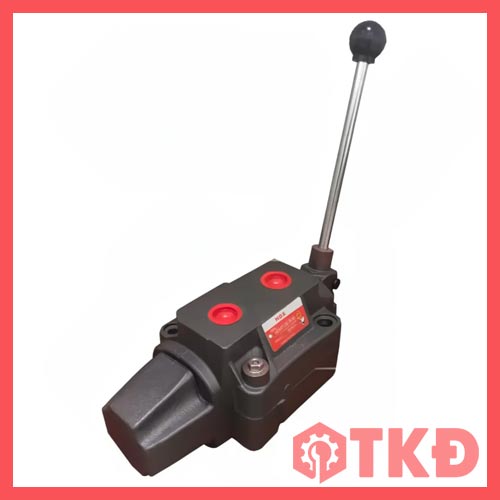

Cách van HDMT / DMT điều khiển cơ cấu thủy lực
Khi cần gạt được đưa sang một phía, con trượt bên trong thay đổi vị trí và dẫn dầu áp suất từ cổng P đến một cổng làm việc A hoặc B. Dầu từ khoang còn lại của xi lanh hoặc motor được dẫn về cổng T, tạo ra chuyển động theo hướng tương ứng.
Khi cần gạt chuyển sang phía đối diện, đường dầu được đảo lại và cơ cấu chấp hành chuyển động theo hướng ngược lại. Với phiên bản 3C, cần gạt tự trở về giữa khi thả tay. Với phiên bản 3D, cần gạt được giữ tại vị trí đã chọn cho đến khi người vận hành chủ động chuyển sang vị trí khác.
Trạng thái dòng dầu tại vị trí trung tâm phụ thuộc vào sơ đồ con trượt. Vì vậy, cần kiểm tra đúng ký hiệu C2, C6 hoặc bản vẽ mạch trước khi lắp đặt, không nên mặc định tất cả các model đều có cùng đường dầu trung tâm.
Giá trị thực tế khi sử dụng HDMT / DMT
Ưu điểm đáng chú ý của HDMT / DMT là khả năng điều khiển trực tiếp mà không cần cuộn điện, bộ điều khiển hoặc tín hiệu tự động. Thiết kế này phù hợp với những hệ thống cần thao tác tại chỗ, yêu cầu kết cấu đơn giản hoặc hoạt động ở nơi nguồn điện không ổn định.
Van cũng giúp người vận hành cảm nhận trực tiếp trạng thái đóng mở và chuyển vị trí. Khi được chọn đúng lưu lượng, kích thước ren và sơ đồ con trượt, thiết bị có thể giảm tổn thất áp suất, hỗ trợ xi lanh vận hành ổn định và hạn chế tình trạng chọn sai van làm hệ thống nóng dầu hoặc chuyển động không đúng yêu cầu.
Ưu điểm của van gạt tay HDMT / DMT
- Điều khiển trực tiếp, phản hồi nhanh và không phụ thuộc vào nguồn điện.
- Kết cấu cơ khí đơn giản, thuận tiện cho việc vận hành và bảo trì.
- Có nhiều kích thước ren, đáp ứng hệ thống từ lưu lượng trung bình đến lớn.
- Chịu được áp suất làm việc cao trong hệ thống thủy lực công nghiệp.
- Phiên bản 3C tăng độ an toàn nhờ tự hồi về vị trí trung tâm.
- Phiên bản 3D phù hợp với ứng dụng cần giữ trạng thái làm việc liên tục.
- Dễ thay thế và kết nối với đường ống nhờ thiết kế lắp ren.
- Phù hợp cho cả hệ thống lắp mới và nhu cầu thay van cũ cùng thông số.
Ứng dụng phổ biến van gạt tay HDMT / DMT
- Hệ thống lái thủy lực trên tàu cá và tàu vận tải.
- Máy ép, máy dập, máy cán và máy nghiền.
- Trạm nguồn và bộ nguồn thủy lực.
- Tời, bàn nâng và thiết bị nâng hạ.
- Xi lanh và motor trong máy công trình.
- Máy chế biến gỗ và dây chuyền sản xuất dăm gỗ.
- Thiết bị khai thác khoáng sản và hầm mỏ.
- Máy móc ngành cơ khí, đóng tàu và sản xuất công nghiệp.
- Hệ thống thủy lực trong xây dựng, thủy điện và cầu đường.
Hướng dẫn chọn đúng model van HDMT / DMT
Trước khi đặt mua, cần xác định kích thước ren, lưu lượng bơm, áp suất hệ thống, kiểu hồi cần gạt và sơ đồ con trượt. Van quá nhỏ so với lưu lượng có thể làm tăng tổn thất áp suất và nhiệt độ dầu. Ngược lại, chọn van quá lớn có thể làm tăng kích thước lắp đặt và chi phí không cần thiết.
Model 3C phù hợp với hệ thống cần cần gạt tự trở về giữa để tăng tính chủ động và an toàn. Model 3D phù hợp với thiết bị cần duy trì trạng thái làm việc mà người vận hành không phải giữ cần liên tục. Riêng C2 và C6 cần được chọn theo sơ đồ dầu thực tế của máy.
Cách lắp đặt van gạt tay thủy lực HDMT / DMT
Việc lắp đặt đúng kỹ thuật giúp van hoạt động ổn định, hạn chế rò rỉ dầu và tránh tình trạng xi lanh chuyển động sai hướng. Trước khi thực hiện, cần kiểm tra sơ đồ thủy lực và ký hiệu các cổng trên thân van.
1. Xác định vị trí lắp đặt
Chọn vị trí chắc chắn, thuận tiện cho người vận hành thao tác cần gạt. Cần bố trí đủ khoảng trống để tay gạt có thể di chuyển hết hành trình mà không va chạm với đường ống hoặc các bộ phận khác.
2. Kiểm tra model và kích thước ren
Đối chiếu mã van, kích thước cổng ren, lưu lượng và áp suất làm việc với thông số của hệ thống. Đảm bảo các phụ kiện nối ống phù hợp với ren PT 3/8", PT 1/2", PT 3/4" hoặc PT 1-1/4" của từng model.
3. Ngắt nguồn và xả áp hệ thống
Tắt động cơ hoặc bộ nguồn thủy lực, sau đó vận hành cần điều khiển để giải phóng áp suất còn lại trong đường ống. Chỉ tiến hành tháo lắp khi hệ thống đã dừng hoàn toàn và không còn áp suất.
4. Vệ sinh đường ống và cổng dầu
Làm sạch mạt kim loại, bụi bẩn và cặn dầu trong đường ống. Không để tạp chất lọt vào thân van vì có thể làm xước con trượt, gây kẹt van hoặc rò rỉ bên trong.

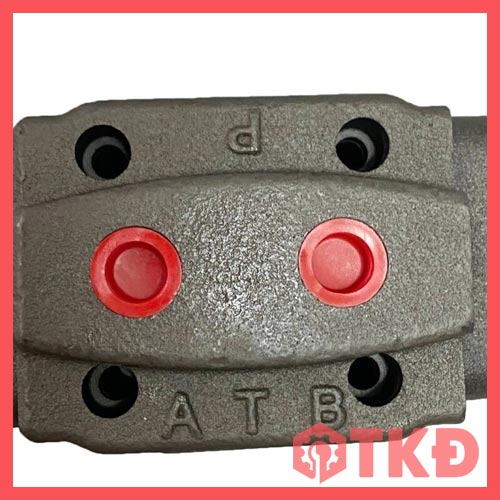

5. Xác định đúng các cổng dầu
- Cổng P: Kết nối với đường dầu áp suất từ bơm.
- Cổng T: Kết nối với đường dầu hồi về thùng.
- Cổng A và B: Kết nối với hai khoang của xi lanh hoặc hai đường làm việc của motor thủy lực.
Cần kết nối đúng theo ký hiệu trên thân van và sơ đồ của hệ thống. Không được đấu nhầm cổng P với cổng T vì có thể làm van hoạt động sai hoặc gây hư hỏng.
6. Lắp van và kết nối đường ống
Đặt van đúng chiều, sau đó kết nối các đường ống bằng đầu nối phù hợp. Có thể sử dụng vật liệu làm kín ren chuyên dụng nhưng không quấn quá nhiều để tránh phần vật liệu thừa lọt vào đường dầu.
7. Cố định và siết chặt
Cố định thân van chắc chắn lên khung hoặc giá đỡ để trọng lượng đường ống không tác động trực tiếp lên các cổng ren. Siết đầu nối vừa đủ kín, không dùng lực quá lớn vì có thể làm hỏng ren hoặc nứt thân van.
8. Kiểm tra trước khi khởi động
Kiểm tra lại các cổng P, T, A và B, chiều lắp đặt, độ kín của đầu nối và khả năng di chuyển của cần gạt. Đảm bảo cần gạt không bị kẹt hoặc va chạm với các bộ phận xung quanh.
9. Vận hành thử ở áp suất thấp
Khởi động hệ thống ở áp suất và lưu lượng thấp, sau đó gạt van lần lượt sang từng vị trí để kiểm tra chiều chuyển động của xi lanh hoặc motor. Nếu cơ cấu chuyển động ngược với yêu cầu, cần dừng máy và kiểm tra lại đường A, B hoặc sơ đồ con trượt.
10. Kiểm tra sau khi vận hành
Quan sát các mối nối, thân van và cần gạt để phát hiện rò rỉ, rung động hoặc tiếng động bất thường. Sau khi van hoạt động ổn định mới tăng dần áp suất lên mức làm việc của hệ thống.
Lưu ý an toàn khi lắp đặt
Không tháo van hoặc đầu nối khi hệ thống còn áp suất. Không dùng tay kiểm tra trực tiếp vị trí rò rỉ dầu vì tia dầu áp suất cao có thể gây thương tích. Việc lắp đặt và vận hành nên được thực hiện bởi người có kiến thức về hệ thống thủy lực.
Khi nào nên chọn van HDMT / DMT 1 cần?
Van gạt tay thủy lực HDMT / DMT là lựa chọn phù hợp cho hệ thống cần điều khiển trực tiếp, kết cấu bền chắc, dễ vận hành và không phụ thuộc vào điện. Dải kích thước từ ren 17 đến ren 42 giúp sản phẩm đáp ứng nhiều mức lưu lượng, từ máy thủy lực quy mô nhỏ đến thiết bị công nghiệp có lưu lượng lớn.
Để chọn đúng model, khách hàng nên cung cấp mã van cũ, ảnh tem sản phẩm, kích thước cổng ren, lưu lượng bơm và sơ đồ hoạt động mong muốn. Việc đối chiếu đầy đủ các thông tin này giúp hạn chế chọn sai kiểu con trượt, sai cơ chế hồi cần hoặc sai kích thước cổng dầu, từ đó bảo đảm hệ thống vận hành an toàn và ổn định.
