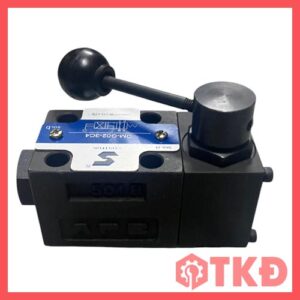

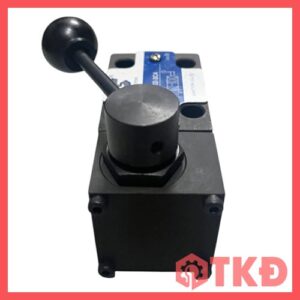

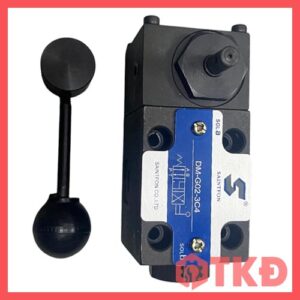

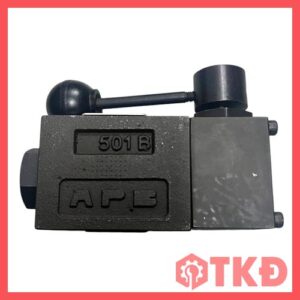

Van phân phối thủy lực gạt tay DM-G02-3C4 là dòng van đảo chiều điều khiển trực tiếp bằng cần gạt của Saintfon. Sản phẩm được thiết kế theo kiểu lắp đế, phù hợp với các hệ thống thủy lực cần bố trí gọn, thao tác bằng tay và kiểm soát hướng dòng dầu ổn định.

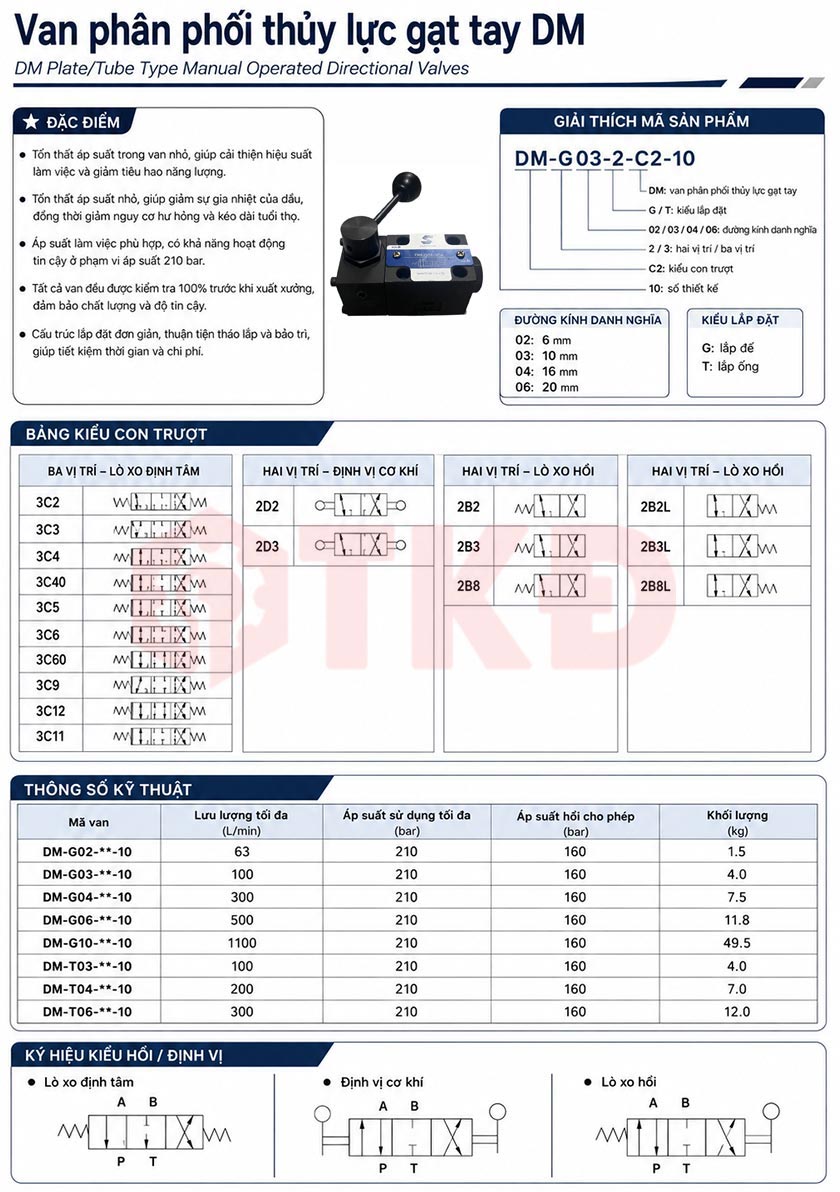

Thông số kỹ thuật van phân phối thủy lực gạt tay DM-G02-3C4 lắp đế
Giải pháp điều khiển thủy lực gọn và dễ vận hành
DM-G02-3C4 sử dụng cơ cấu gạt tay kết hợp lò xo hồi giữa, giúp người vận hành chủ động điều khiển xi lanh hoặc motor theo hai hướng. Khi nhả cần gạt, con trượt tự động trở về vị trí trung tâm, hạn chế thao tác sai và nâng cao độ an toàn khi vận hành.
Kiểu lắp đế giúp van liên kết trực tiếp với đế van hoặc manifold, giảm số lượng đường ống và đầu nối bên ngoài. Nhờ đó, hệ thống có bố cục gọn hơn, dễ kiểm tra và thuận tiện khi cần thay thế van.
Đặc điểm nổi bật van DM-G02-3C4
- Điều khiển trực tiếp bằng một cần gạt, thao tác đơn giản.
- Kết cấu 3 vị trí, tự động hồi giữa bằng lò xo.
- Con trượt C4 phù hợp cho nhiều mạch điều khiển xi lanh và motor.
- Kiểu lắp đế giúp giảm đường ống và hạn chế nguy cơ rò rỉ dầu.
- Lưu lượng tối đa 63 lít/phút, đáp ứng tốt các hệ thống thủy lực quy mô vừa.
- Áp suất làm việc tối đa 210 kgf/cm².
- Kết cấu chắc chắn, phù hợp với môi trường công nghiệp.
- Dễ tháo lắp, bảo trì và thay thế trên cụm manifold.
Nguyên lý làm việc của con trượt C4
Van có ba trạng thái điều khiển gồm vị trí trái, vị trí trung tâm và vị trí phải. Khi người vận hành gạt cần sang một phía, dầu từ cổng P được dẫn đến cổng A hoặc B để điều khiển cơ cấu chấp hành chuyển động.
Khi nhả tay gạt, lò xo đưa con trượt trở về trung tâm. Ở vị trí trung tâm của con trượt C4, cổng P thông với cổng T, trong khi hai cổng A và B được khóa. Cấu hình này giúp bơm xả tải về thùng dầu, đồng thời giữ cơ cấu chấp hành tại vị trí đang dừng.
Cấu tạo chính van gạt tay DM-G02-3C4
- Thân van chịu áp lực.
- Con trượt phân phối dầu kiểu C4.
- Cần gạt điều khiển cơ khí.
- Cụm lò xo hồi vị trung tâm.
- Các khoang dầu P, T, A và B.
- Bề mặt lắp đế kết nối với manifold hoặc đế van.
Ưu điểm khi sử dụng van DM-G02-3C4 lắp đế
- Hệ thống đường dầu gọn hơn so với van lắp ống.
- Giảm số lượng co nối và đầu ren bên ngoài.
- Hạn chế rò rỉ tại các vị trí kết nối.
- Thuận tiện tháo van mà không cần tháo toàn bộ đường ống.
- Dễ bố trí nhiều van trên cùng một cụm đế.
- Hỗ trợ bảo trì nhanh và giảm thời gian dừng máy.
- Phù hợp với các hệ thống cần tính ổn định và thẩm mỹ cao.
Ứng dụng thực tế van DM-G02-3C4
- Máy ép thủy lực.
- Bàn nâng và thiết bị nâng hạ.
- Máy công trình.
- Trạm nguồn thủy lực.
- Tời và cơ cấu kéo thủy lực.
- Máy sản xuất công nghiệp.
- Hệ thống điều khiển xi lanh hai chiều.
- Mạch điều khiển motor thủy lực.
- Thiết bị cơ khí cần thao tác thủ công.
Lưu ý khi lựa chọn và lắp đặt van DM-G02-3C4
DM-G02-3C4 là van lắp đế nên cần sử dụng đế van hoặc manifold có mặt lắp tương thích. Trước khi đặt hàng, cần kiểm tra đúng mã con trượt C4, lưu lượng làm việc, áp suất hệ thống và sơ đồ mạch dầu.
Khi lắp đặt, bề mặt tiếp xúc giữa van và đế phải sạch, phẳng và sử dụng đúng gioăng làm kín. Cần xác định chính xác các cổng P, T, A và B để tránh đấu sai đường dầu, gây hoạt động ngược hoặc tăng áp bất thường.
Vì sao nên chọn DM-G02-3C4 Saintfon?
DM-G02-3C4 phù hợp với khách hàng cần một van gạt tay có kết cấu gọn, hồi vị rõ ràng và dễ tích hợp vào cụm nguồn thủy lực. Khả năng làm việc ở áp suất cao, lưu lượng ổn định và kiểu lắp đế thuận tiện giúp sản phẩm đáp ứng tốt cả nhu cầu lắp mới lẫn thay thế van trong hệ thống đang sử dụng.
Để lựa chọn chính xác, khách hàng nên cung cấp mã van cũ, ảnh mặt lắp, sơ đồ con trượt và thông số áp suất, lưu lượng của hệ thống. Việc đối chiếu đầy đủ trước khi mua giúp hạn chế nhầm kiểu con trượt, sai mặt đế hoặc không phù hợp với nguyên lý vận hành của máy.
