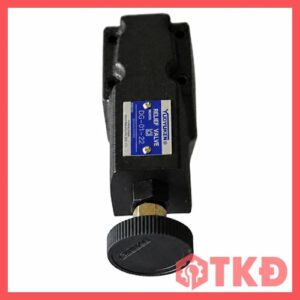

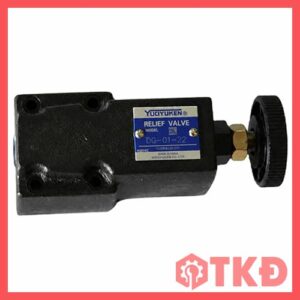

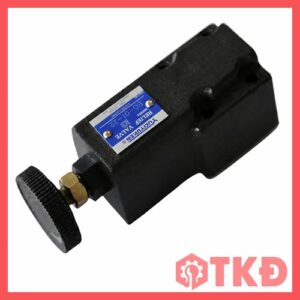

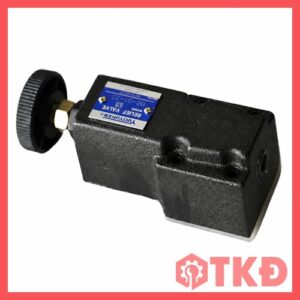

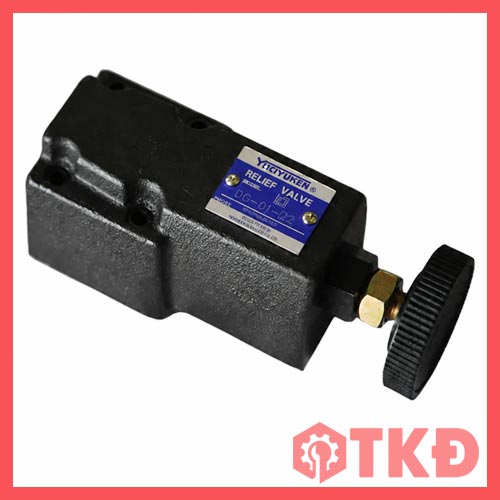

Van chỉnh áp suất thủy lực Yuci Yuken DG-01-22, DG-02-H-22 và DT-02-H-22 được sử dụng để cài đặt, kiểm soát và giới hạn áp suất trong hệ thống thủy lực. Sản phẩm có thiết kế nhỏ gọn, điều chỉnh bằng tay và phù hợp với bộ nguồn, máy ép, máy công cụ cùng nhiều thiết bị công nghiệp.

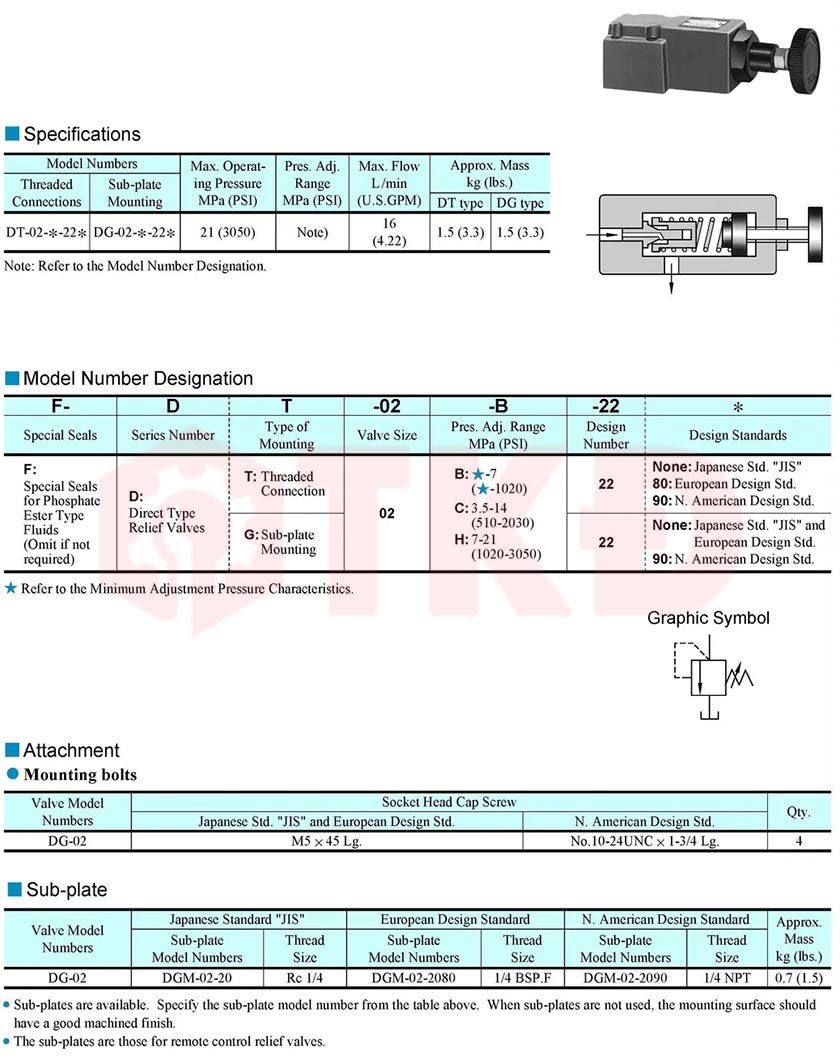

Thông số kỹ thuật van chỉnh áp suất thủy lực Yuci Yuken DG / DT
Ba mã van phù hợp với từng cách lắp đặt
Ba mã sản phẩm có hình thức lắp và nguyên lý sử dụng khác nhau. DG-01-22 là van điều khiển áp suất từ xa, thường kết hợp với van áp suất tác động gián tiếp. DG-02-H-22 và DT-02-H-22 là van tràn tác động trực tiếp, phù hợp với mạch thủy lực có lưu lượng nhỏ.
DG-01-22 và DG-02-H-22 lắp trên mặt đế hoặc block thủy lực, giúp hệ thống gọn và thuận tiện bảo trì. DT-02-H-22 sử dụng kết nối ren trực tiếp, phù hợp khi cần lắp nhanh trên đường ống.
Đặc điểm nổi bật van tràn Yuci Yuken DG / DT
- Điều chỉnh áp suất thủ công bằng tay vặn
- Có đai ốc khóa, hạn chế sai lệch áp suất sau khi cài đặt
- DG-02-H-22 và DT-02-H-22 có dải điều chỉnh 70–210 bar
- DT-02-H-22 sử dụng ren Rc 1/4, tương đương ren 13
- Thiết kế nhỏ gọn, dễ bố trí trong bộ nguồn thủy lực
- Hỗ trợ bảo vệ bơm, xi lanh, mô tơ và đường ống khỏi quá áp
- Phù hợp với dầu thủy lực gốc khoáng

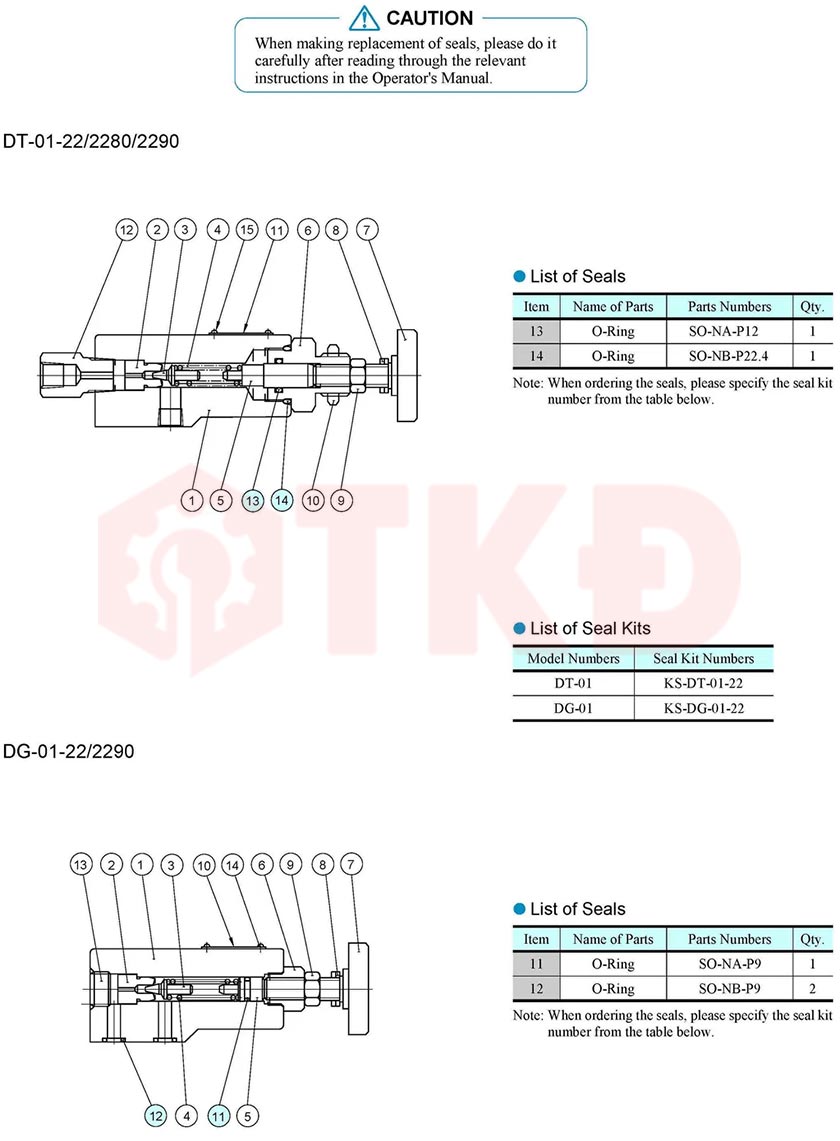

Cấu tạo và nguyên lý hoạt động van xả áp DG / DT
- Thân van kim loại chịu áp suất cao
- Cơ cấu van và lò xo điều chỉnh áp suất
- Tay vặn điều chỉnh kết hợp đai ốc khóa
- Cổng dầu áp suất và cổng xả về thùng
- Gioăng làm kín tại các bề mặt kết nối
Đối với DG-02-H-22 và DT-02-H-22, áp suất dầu tác động trực tiếp lên cơ cấu van. Khi áp suất vượt mức cài đặt, van mở để xả dầu về thùng; khi áp suất giảm, van đóng lại.
DG-01-22 hoạt động như van điều khiển từ xa cho van áp suất kiểu pilot. Việc lắp đúng đường dầu hồi và dẫn riêng cổng T về thùng giúp hạn chế áp suất ngược và dao động trong quá trình làm việc.
Lợi ích thực tế khi sử dụng van tràn DG / DT
Van giúp duy trì áp suất phù hợp với yêu cầu vận hành, giảm nguy cơ quá tải và hạn chế hư hỏng các thiết bị trong hệ thống. Cơ cấu chỉnh tay đơn giản giúp người vận hành dễ cài đặt áp suất, trong khi đai ốc khóa hỗ trợ giữ ổn định giá trị đã điều chỉnh.
Sự đa dạng giữa kiểu lắp đế và lắp ren giúp khách hàng lựa chọn đúng sản phẩm theo kết cấu máy, đồng thời thuận tiện thay thế hoặc nâng cấp hệ thống hiện có.
Ứng dụng van điều áp thủy lực DG / DT
- Bộ nguồn thủy lực
- Máy ép và máy dập
- Máy công cụ
- Hệ thống nâng hạ
- Thiết bị sản xuất tự động
- Mạch thủy lực cần điều chỉnh hoặc giới hạn áp suất
Lựa chọn mã sản phẩm phù hợp
Nên chọn DG-01-22 khi cần điều khiển áp suất từ xa cho van tác động gián tiếp. Chọn DG-02-H-22 khi hệ thống sử dụng mặt đế hoặc block thủy lực. Chọn DT-02-H-22 khi cần lắp trực tiếp bằng ren 13 trên đường ống.
Khi đặt hàng, khách hàng cần kiểm tra kiểu lắp, dải áp suất, lưu lượng và kích thước kết nối để lựa chọn đúng mã van Yuci Yuken, bảo đảm khả năng lắp đặt và vận hành ổn định.
