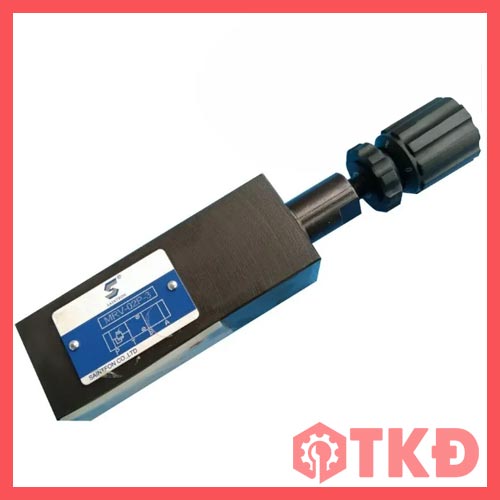

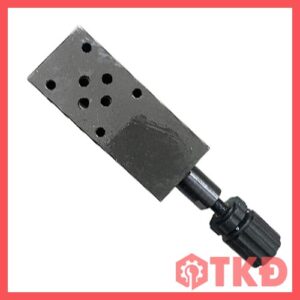

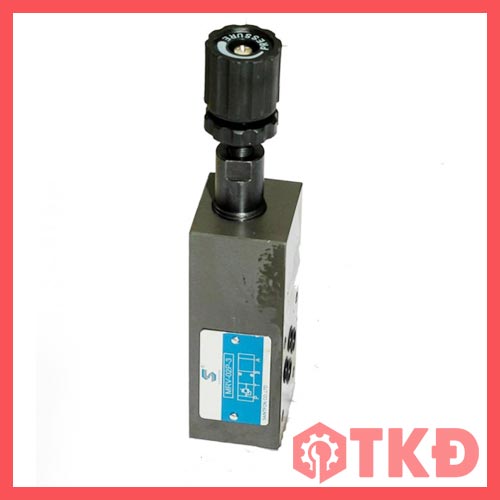

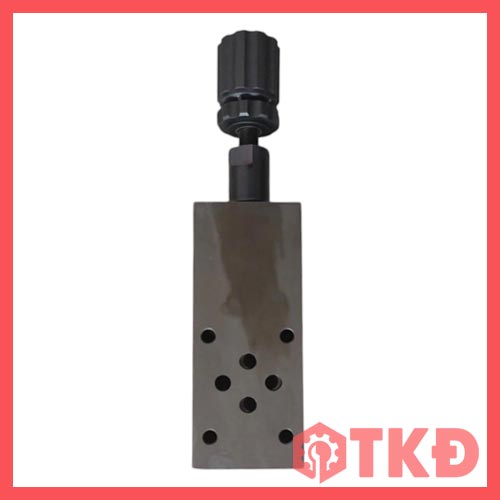

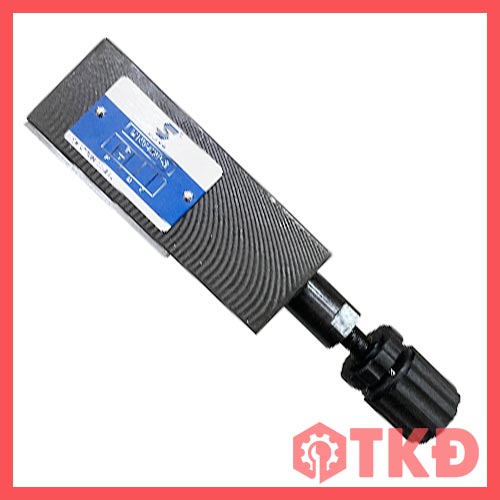

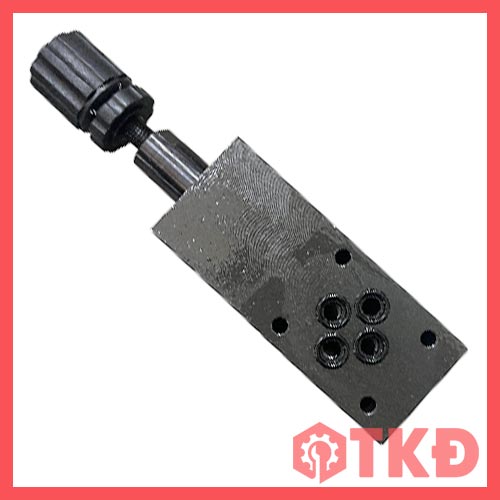

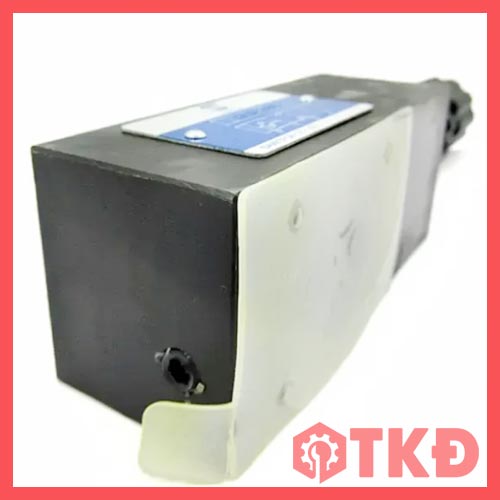

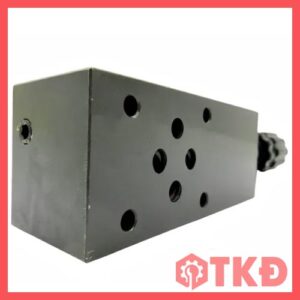

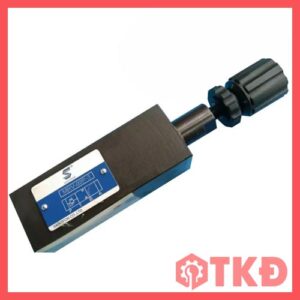

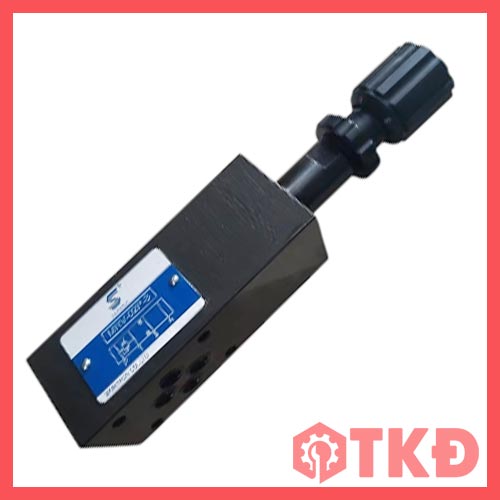

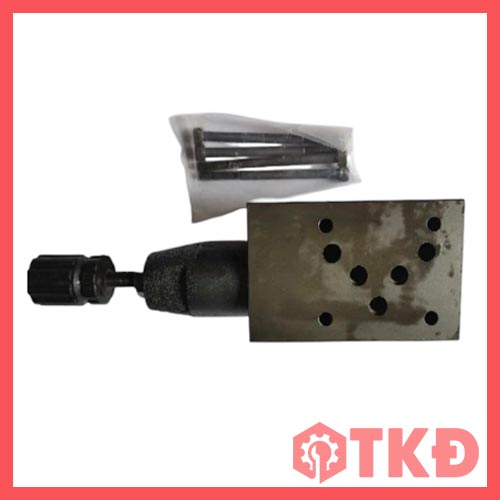

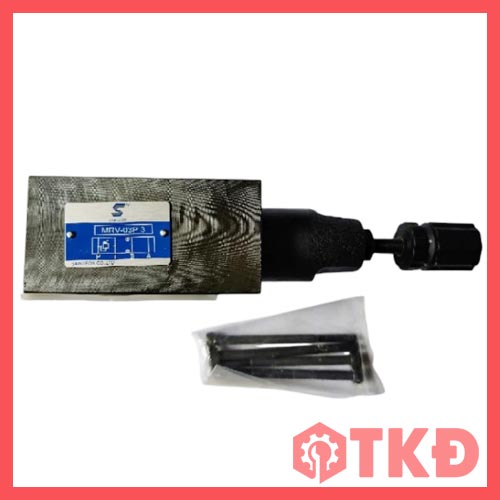

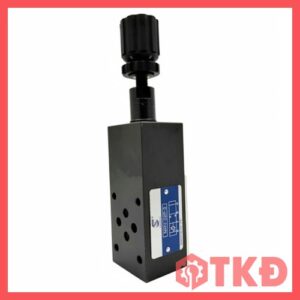

Van tràn thủy lực bắt đế MRV-02P-3 và MRV-03P-3 là dòng van giới hạn áp suất lắp chồng, dùng để kiểm soát áp suất trên đường dầu P và bảo vệ hệ thống thủy lực khi xảy ra quá tải. Sản phẩm phù hợp với bộ nguồn thủy lực, máy ép, máy nâng, máy công cụ và nhiều thiết bị công nghiệp cần duy trì áp suất ổn định.
Hai model được thiết kế theo chuẩn lắp đế phổ biến, giúp dễ dàng kết hợp với van điện từ đảo chiều và đế kết nối. Nhờ kết cấu mô-đun nhỏ gọn, van thuận tiện lắp đặt, thay thế và bảo trì trong các hệ thống thủy lực có không gian hạn chế.

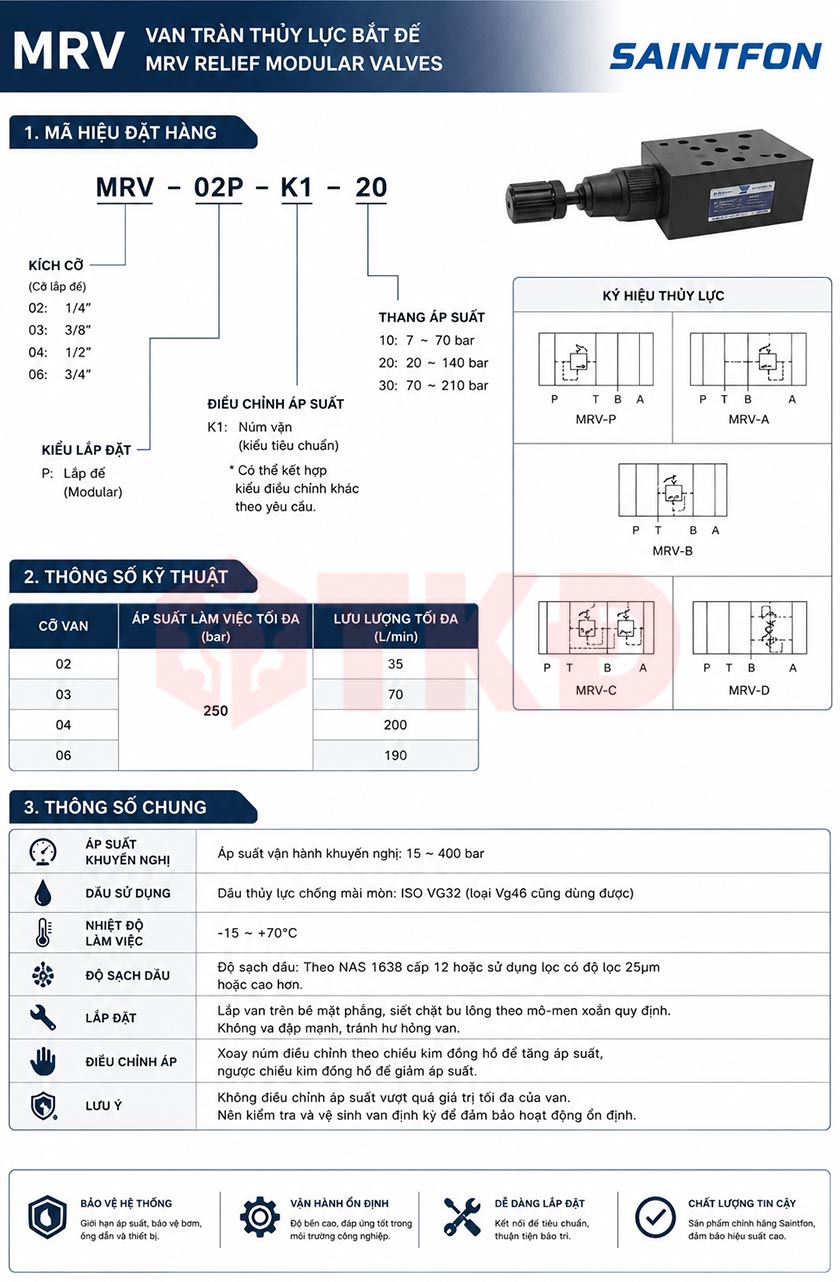

Thông số kỹ thuật van tràn thủy lực bắt đế MRV
Giải pháp kiểm soát áp suất an toàn cho hệ thống
Trong quá trình vận hành, áp suất dầu có thể tăng cao do tải thay đổi, đường dầu bị cản hoặc cơ cấu chấp hành dừng đột ngột. MRV-02P-3 và MRV-03P-3 giúp giới hạn áp suất trên đường P theo mức đã cài đặt.
Khi áp suất vượt ngưỡng, van mở đường xả dầu về đường T để giảm áp. Cơ chế này giúp hạn chế tình trạng quá tải, giảm nguy cơ hư hỏng bơm, đường ống, xi lanh, mô tơ và các phần tử thủy lực liên quan.
Đặc điểm nổi bật van xả áp MRV
- Thiết kế van tràn dạng mô-đun lắp đế.
- Điều chỉnh áp suất trực tiếp trên đường dầu P.
- Dải chỉnh áp từ 70 đến 210 bar.
- Áp suất làm việc tối đa 250 bar.
- Có núm chỉnh và đai ốc khóa giữ mức áp suất.
- Chuẩn lắp NG6 và NG10 thông dụng.
- Kết cấu nhỏ gọn, dễ lắp chồng trong cụm van.
- Thân van chắc chắn, phù hợp môi trường công nghiệp.
Nguyên lý hoạt động van xả tràn MRV
Van đóng khi áp suất đường P thấp hơn mức cài đặt. Khi áp suất vượt ngưỡng, van mở xả dầu về đường T, giúp giảm áp và bảo vệ hệ thống.
Người vận hành có thể thay đổi áp suất bằng núm chỉnh trên thân van. Vặn theo chiều kim đồng hồ để tăng áp suất cài đặt và vặn ngược chiều để giảm áp suất. Sau khi điều chỉnh, đai ốc khóa giúp hạn chế thay đổi ngoài ý muốn.
Cấu tạo chính van tràn áp suất MRV
- Thân van mô-đun bằng kim loại có độ bền cao.
- Cơ cấu van tràn tác động trực tiếp.
- Lò xo tạo lực cài đặt áp suất.
- Núm vặn điều chỉnh áp.
- Đai ốc khóa cố định vị trí.
- Các cổng dầu P, T, A và B theo chuẩn lắp đế.
Điểm mạnh và lợi ích thực tế van tràn MRV
MRV-02P-3 và MRV-03P-3 không chỉ giới hạn áp suất mà còn giúp hệ thống vận hành ổn định hơn trong điều kiện tải thay đổi. Việc kiểm soát áp suất đúng mức giúp giảm rung giật, hạn chế quá nhiệt và kéo dài tuổi thọ của bơm cũng như các cơ cấu chấp hành.
Thiết kế lắp chồng giúp van không cần thêm nhiều đường ống bên ngoài, nhờ đó giảm số lượng đầu nối và hạn chế nguy cơ rò rỉ dầu. Hai kích cỡ NG6 và NG10 cũng giúp người dùng dễ lựa chọn theo lưu lượng và chuẩn đế đang sử dụng.
Ứng dụng van tràn lắp đế MRV
- Bộ nguồn thủy lực.
- Máy ép và máy dập.
- Máy nâng, bàn nâng và cầu nâng.
- Máy công cụ và thiết bị gia công.
- Hệ thống điều khiển xi lanh thủy lực.
- Cụm van điều khiển mô tơ thủy lực.
- Dây chuyền sản xuất và thiết bị tự động.
Cách chọn model phù hợp van MRV
MRV-02P-3 phù hợp với hệ thống cỡ nhỏ và trung bình, sử dụng chuẩn NG6, lưu lượng đến 35 lít/phút. Model này thường được lắp cùng van điện từ cỡ 02 và đế kết nối ren 13.
MRV-03P-3 phù hợp với hệ thống cần lưu lượng lớn hơn, sử dụng chuẩn NG10, lưu lượng đến 70 lít/phút. Sản phẩm thường kết hợp với van điện từ cỡ 03 và đế ren 17.
Khi lựa chọn, cần kiểm tra chuẩn lắp đế, lưu lượng thực tế, áp suất làm việc và dải áp suất cần điều chỉnh để bảo đảm van hoạt động ổn định.
Ưu điểm khi sử dụng van tràn MRV Saintfon
- Bảo vệ hệ thống khi áp suất tăng quá mức.
- Điều chỉnh áp suất đơn giản và chính xác.
- Giảm nguy cơ hư hỏng bơm và đường ống.
- Hạn chế rò rỉ nhờ thiết kế lắp chồng.
- Dễ kết hợp với van đảo chiều và đế tiêu chuẩn.
- Thuận tiện bảo trì, thay thế và nâng cấp hệ thống.
Lưu ý khi lắp đặt và sử dụng van MRV
Cần xác định đúng chiều và vị trí các cổng P, T, A, B trước khi lắp. Bề mặt đế phải sạch, phẳng và gioăng làm kín phải đúng kích thước để tránh rò rỉ dầu.
Khi cài đặt áp suất, nên tăng từ mức thấp lên mức yêu cầu và theo dõi bằng đồng hồ đo áp suất. Không nên chỉnh vượt giới hạn cho phép của van hoặc của các thiết bị trong hệ thống.
Mua van tràn thủy lực MRV-02P-3, MRV-03P-3
Van tràn thủy lực bắt đế MRV-02P-3 và MRV-03P-3 Saintfon là lựa chọn phù hợp cho các hệ thống cần giới hạn áp suất đường P, bảo vệ thiết bị và duy trì vận hành ổn định. Việc chọn đúng chuẩn NG6 hoặc NG10 sẽ giúp sản phẩm lắp đặt thuận tiện và đạt hiệu quả sử dụng tốt.
Thủy Khí Điện cung cấp van tràn thủy lực, van điện từ, đế van và các phụ kiện thủy lực phù hợp cho nhiều hệ thống công nghiệp. Khách hàng nên cung cấp mã van, chuẩn đế, lưu lượng và áp suất yêu cầu để được tư vấn chính xác.
