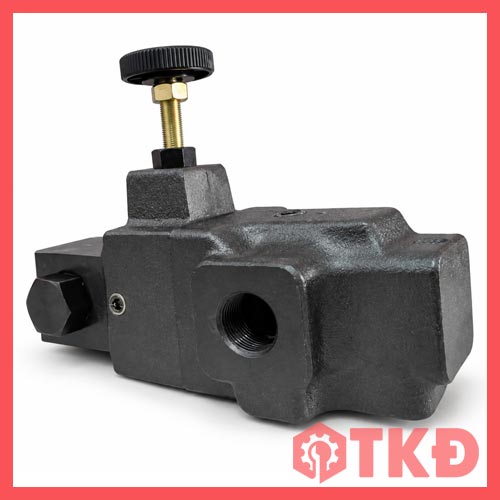

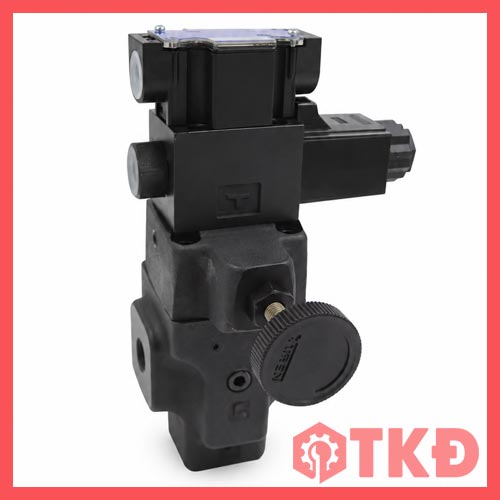

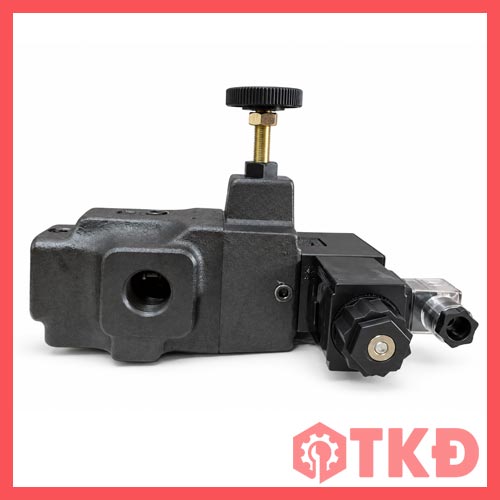

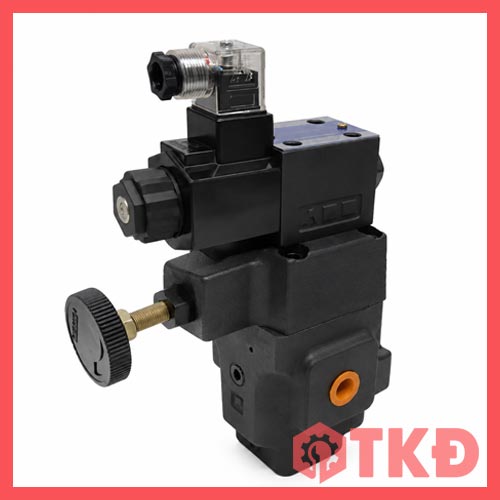

Van tràn điện từ thủy lực Yuci Yuken BST-03, BST-06, BST-10 là dòng van điều khiển áp suất kiểu pilot, kết hợp van tràn và van điện từ trong cùng một cụm. Sản phẩm dùng để giới hạn áp suất, xả tải bằng tín hiệu điện và bảo vệ các thiết bị thủy lực khi áp suất vượt mức cài đặt.
Thiết kế lắp ren giúp van dễ kết nối trực tiếp với đường ống. Ba kích cỡ BST-03, BST-06 và BST-10 đáp ứng lưu lượng từ 100 đến 400 lít/phút, phù hợp nhiều hệ thống máy công nghiệp và bộ nguồn thủy lực.

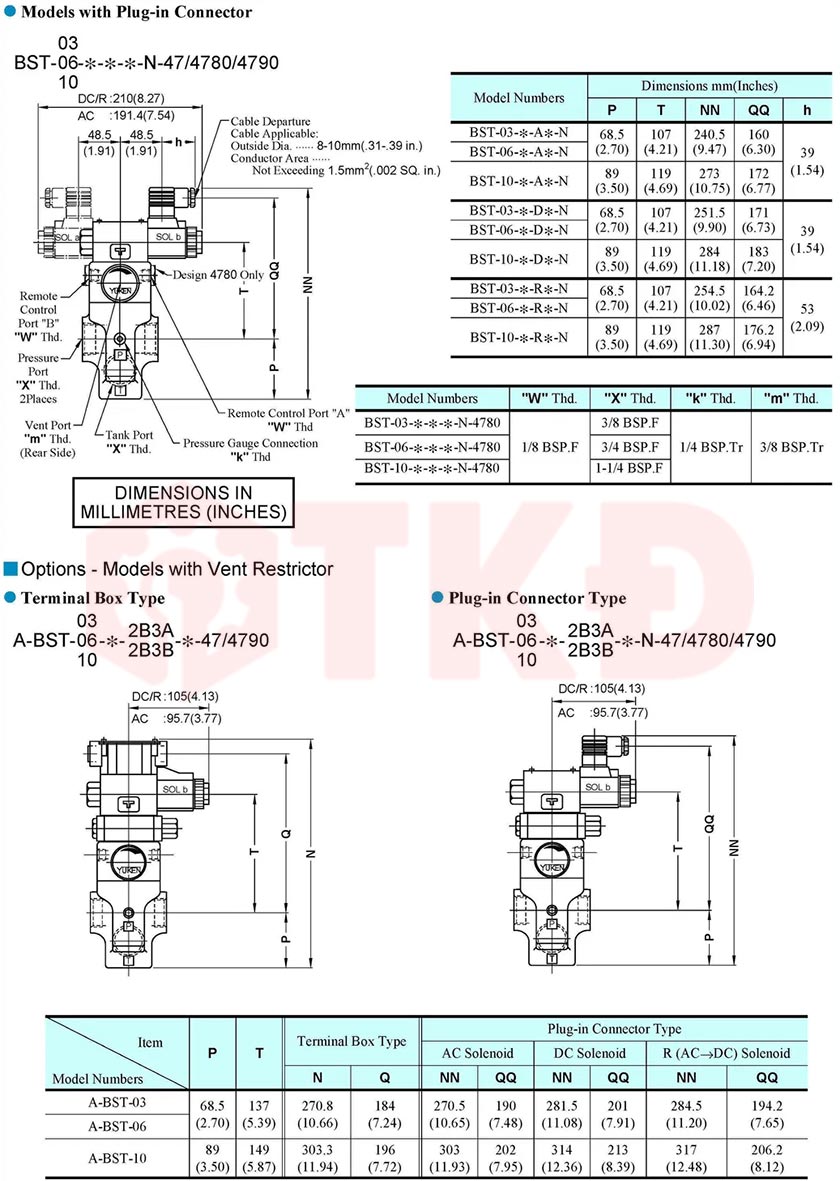

Thông số kỹ thuật van tràn điện từ thủy lực Yuci Yuken BST
Đặc điểm nổi bật van tràn điện từ BST
- Áp suất làm việc tối đa 250 bar, phù hợp hệ thống thủy lực áp suất cao.
- Điều khiển gián tiếp qua tầng van pilot, hỗ trợ duy trì áp suất ổn định.
- Van điện từ kiểu 2B3B cho phép chuyển đổi giữa trạng thái giữ áp và xả tải.
- Lắp trực tiếp trên đường ống bằng ren trong, thuận tiện khi thi công và bảo trì.
- Có tay vặn điều chỉnh áp suất kết hợp đai ốc khóa, hạn chế thay đổi ngoài ý muốn.
- Có cổng vent, cổng đồng hồ và cổng điều khiển từ xa phục vụ nhiều phương án lắp đặt.
- Ba kích cỡ ren và lưu lượng giúp người dùng lựa chọn đúng van theo công suất hệ thống.

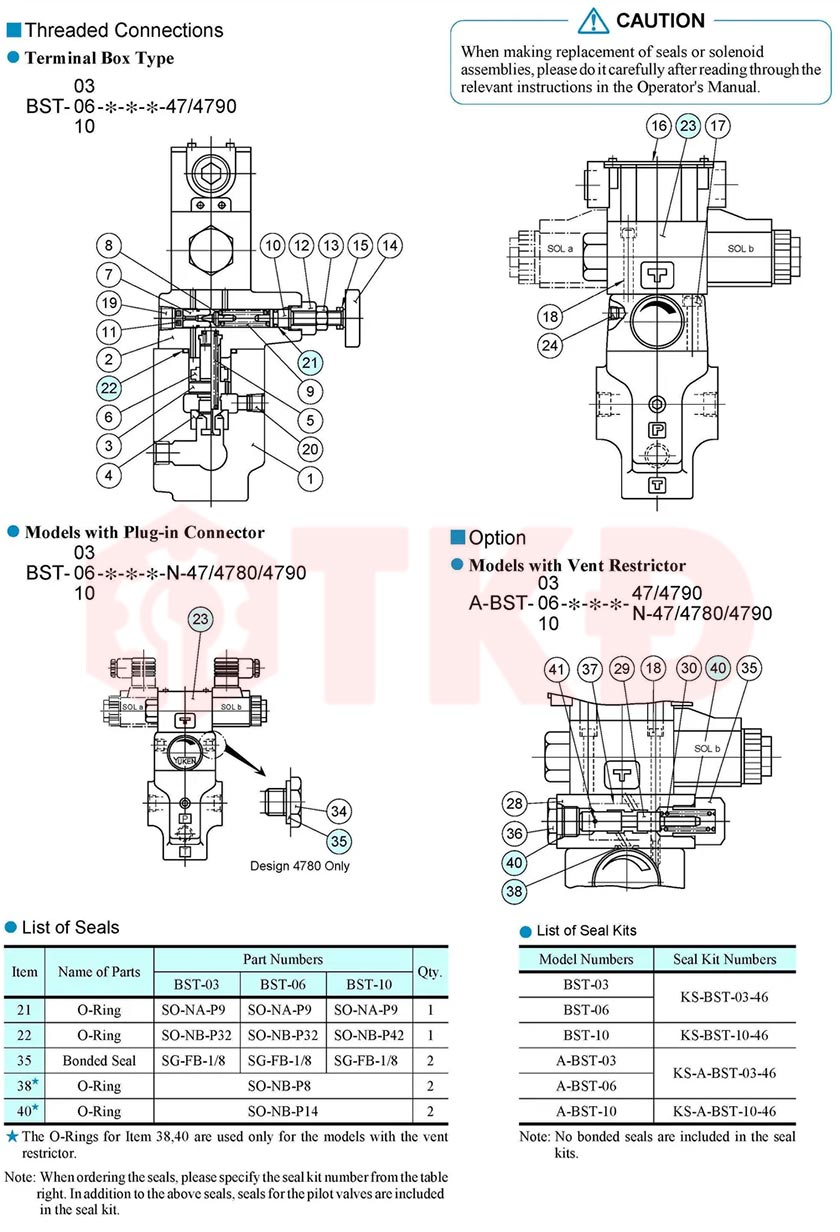

Cấu tạo và nguyên lý hoạt động van tràn BST
Van gồm thân van tràn chính, tầng điều khiển pilot, cụm van điện từ, cuộn coil, tay chỉnh áp và các cổng dầu. Áp suất giới hạn được thiết lập bằng tay vặn; xoay cùng chiều kim đồng hồ để tăng áp và xoay ngược chiều để giảm áp.
Khi đường vent đóng, van duy trì áp suất theo mức đã cài đặt. Khi van điện từ mở đường vent về thùng, áp suất tại tầng pilot giảm, làm van chính mở và đưa dầu hồi về thùng ở áp suất thấp. Cơ chế này giúp hệ thống xả tải nhanh mà không cần dừng động cơ hoặc bơm thủy lực.
Khả năng xả tải tạo nên giá trị khác biệt
Điểm mạnh của dòng BST không chỉ nằm ở chức năng giới hạn áp suất. Van còn cho phép chủ động xả tải bằng tín hiệu điện, giúp bơm hoạt động nhẹ hơn trong thời gian máy không cần tạo áp.
Khả năng điều khiển này mang lại nhiều lợi ích thực tế như giảm nhiệt độ dầu, hạn chế tổn hao công suất, giảm tải cho động cơ và kéo dài tuổi thọ bơm. So với van tràn chỉnh cơ thông thường, BST phù hợp hơn với hệ thống cần đóng mở chế độ tạo áp thường xuyên hoặc vận hành theo chu trình tự động.
Ưu điểm thực tế van chỉnh áp điện từ BST
- Bảo vệ bơm, đường ống và cơ cấu chấp hành trước tình trạng quá áp.
- Xả tải bằng điện nhanh chóng, thuận tiện khi tích hợp tủ điều khiển hoặc PLC.
- Giảm tiêu hao điện năng khi hệ thống tạm thời không cần áp suất.
- Hạn chế dầu nóng và giảm tốc độ xuống cấp của phớt, gioăng cùng các chi tiết thủy lực.
- Điều chỉnh áp suất trực tiếp, dễ quan sát và khóa cố định sau khi cài đặt.
- Dải lưu lượng rộng, đáp ứng từ bộ nguồn vừa đến hệ thống công suất lớn.
- Thân van chắc chắn, thích hợp làm việc liên tục trong môi trường công nghiệp.
Ứng dụng van xả tải điện từ BST
- Bộ nguồn và trạm nguồn thủy lực.
- Máy ép, máy dập và máy đúc công nghiệp.
- Máy công cụ và dây chuyền sản xuất tự động.
- Hệ thống nâng hạ, kẹp giữ và cấp phôi.
- Máy nhựa, máy cao su và thiết bị gia công kim loại.
- Hệ thống cần chuyển đổi tự động giữa chế độ giữ áp và xả tải.
Cách lựa chọn mã van tràn BST phù hợp
BST-03 phù hợp hệ thống có lưu lượng đến 100 lít/phút và đường ống ren 17. BST-06 đáp ứng lưu lượng đến 200 lít/phút với ren 27. BST-10 dành cho hệ thống lưu lượng lớn đến 400 lít/phút và sử dụng ren 42.
Khi lựa chọn van cần kiểm tra đồng thời lưu lượng bơm, áp suất cài đặt, kích thước ren, điện áp cuộn coil và kiểu vent. Mã 2B3B-A240-46 sử dụng kiểu điều khiển 2B3B và coil AC240V, vì vậy cần bảo đảm nguồn điện thực tế tương thích trước khi lắp đặt.
Lưu ý khi lắp đặt và sử dụng van xả áp điện từ BST
Đường dầu hồi về thùng cần thông thoáng và hạn chế áp suất ngược. Dầu thủy lực phải sạch, đúng độ nhớt và được lọc phù hợp để bảo vệ tầng pilot. Sau khi lắp, nên điều chỉnh áp suất từ mức thấp lên mức yêu cầu, theo dõi đồng hồ và khóa chặt đai ốc chỉnh áp để van vận hành ổn định.
