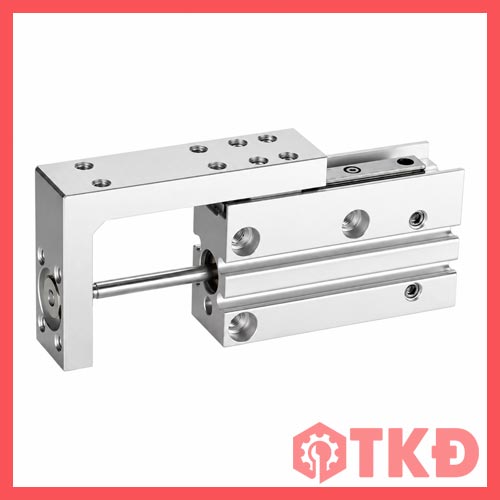

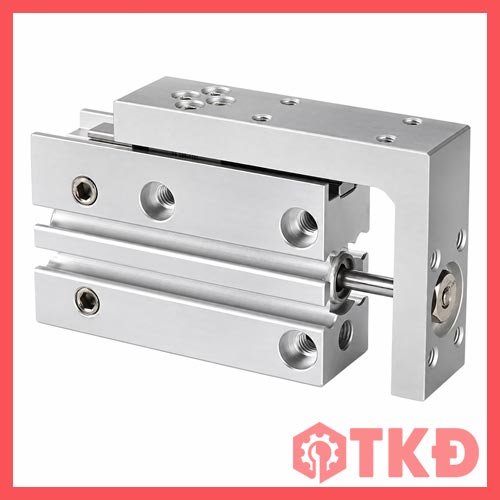

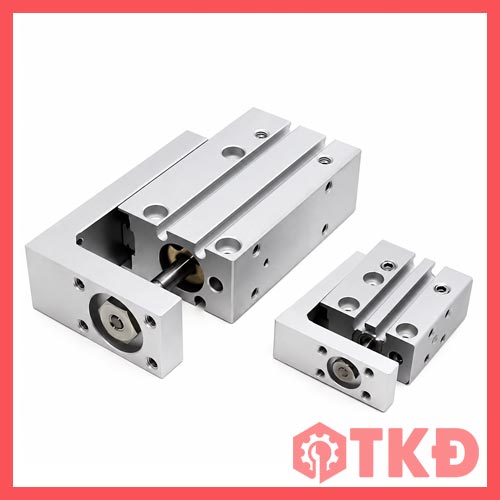

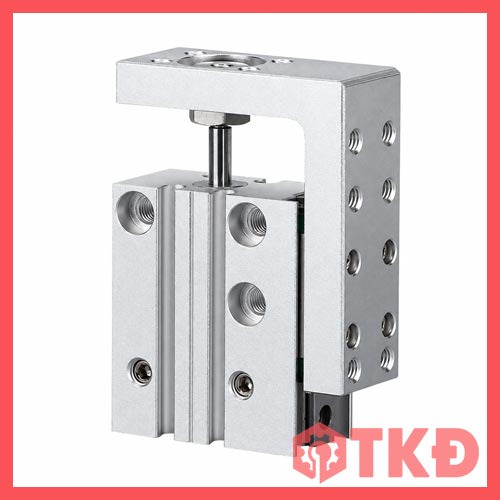

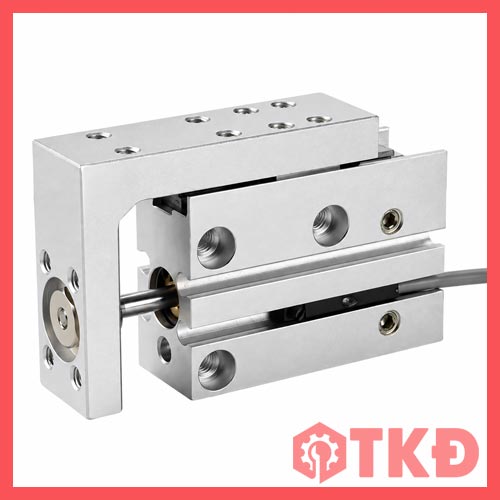

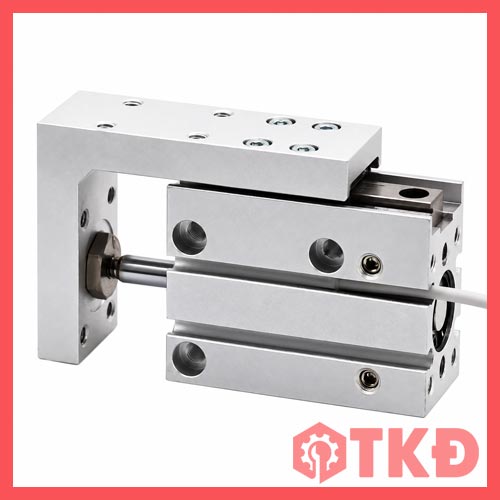

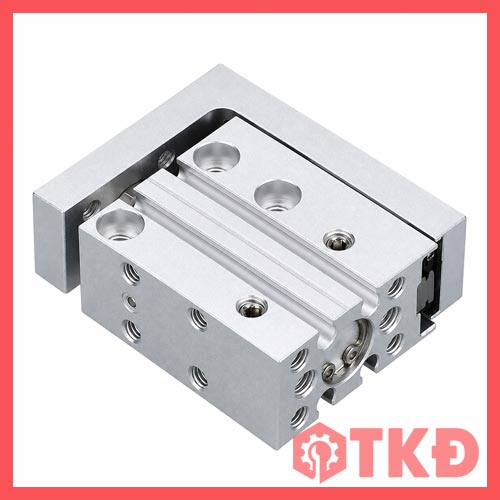

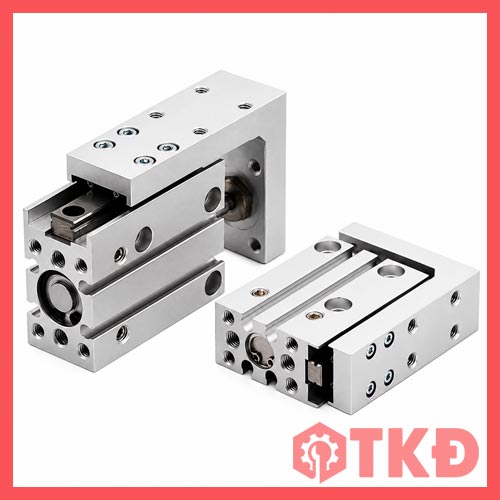

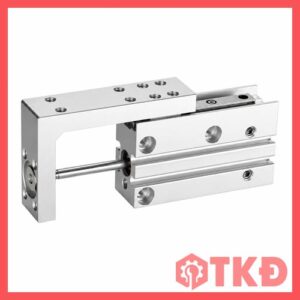

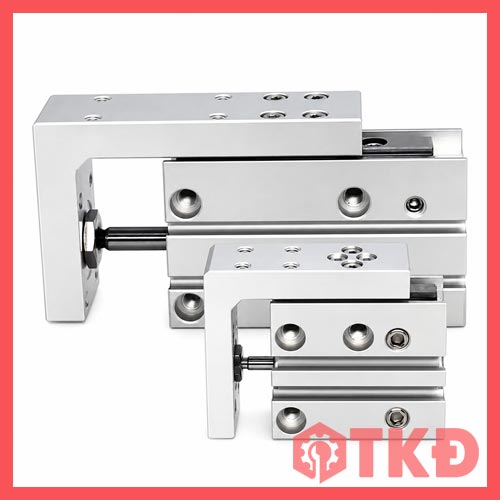

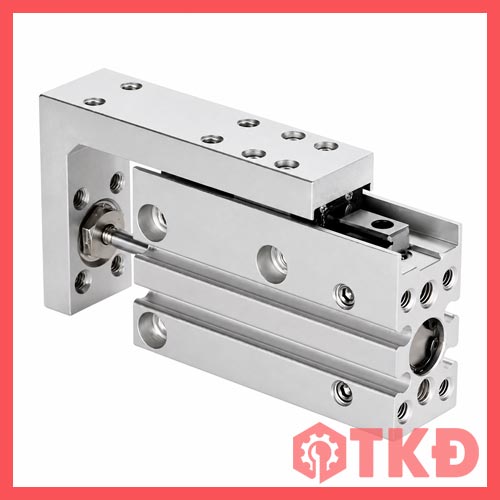

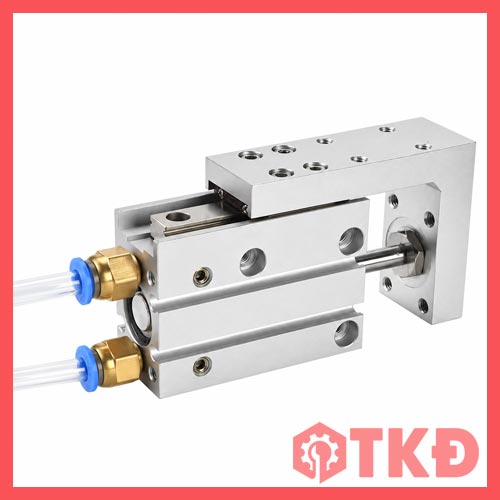

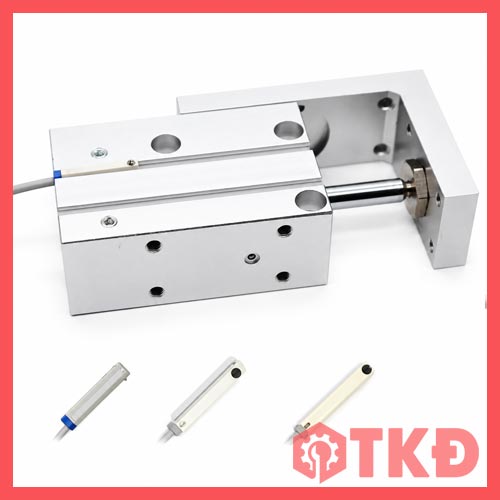

Xi lanh trượt khí nén nhỏ gọn có dẫn hướng MXH là cơ cấu kết hợp xi lanh khí nén và bàn trượt dẫn hướng tuyến tính, dùng để di chuyển chi tiết theo hành trình xác định. Thiết kế tích hợp phù hợp với cụm máy có không gian hạn chế, cần chuyển động thẳng và hạn chế xoay bàn gá. Sản phẩm PVN được cung cấp theo các cỡ MXH6, MXH10, MXH16 và MXH20, với hành trình từ 10 đến 50 mm trong danh sách lựa chọn.

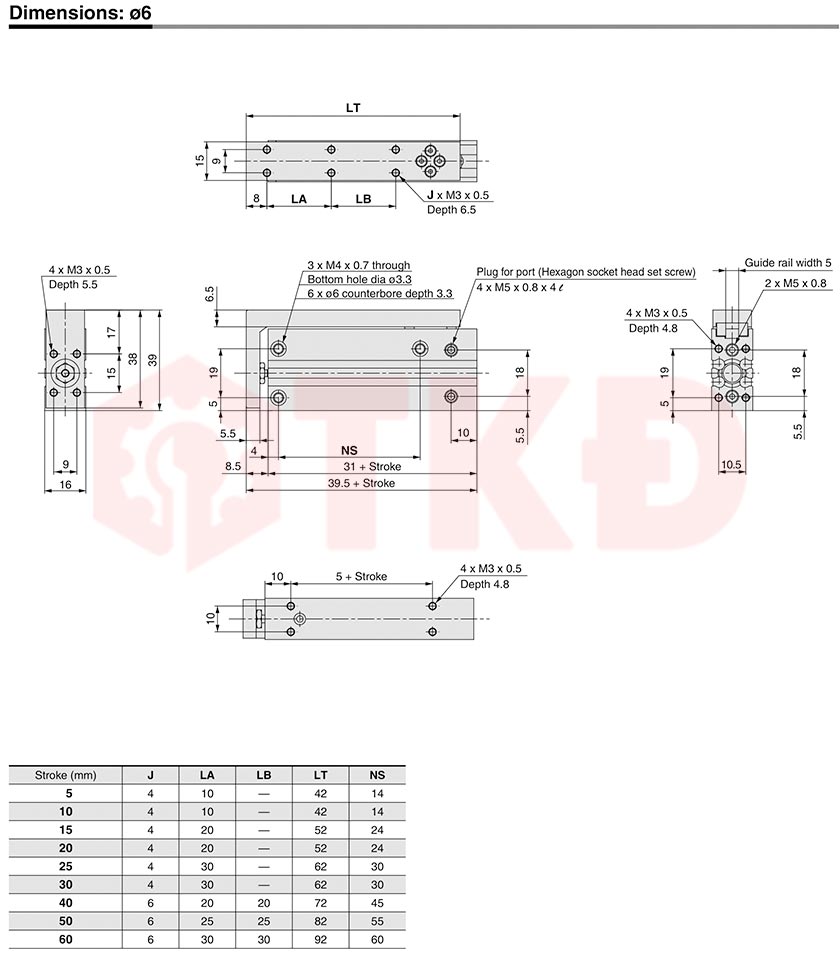

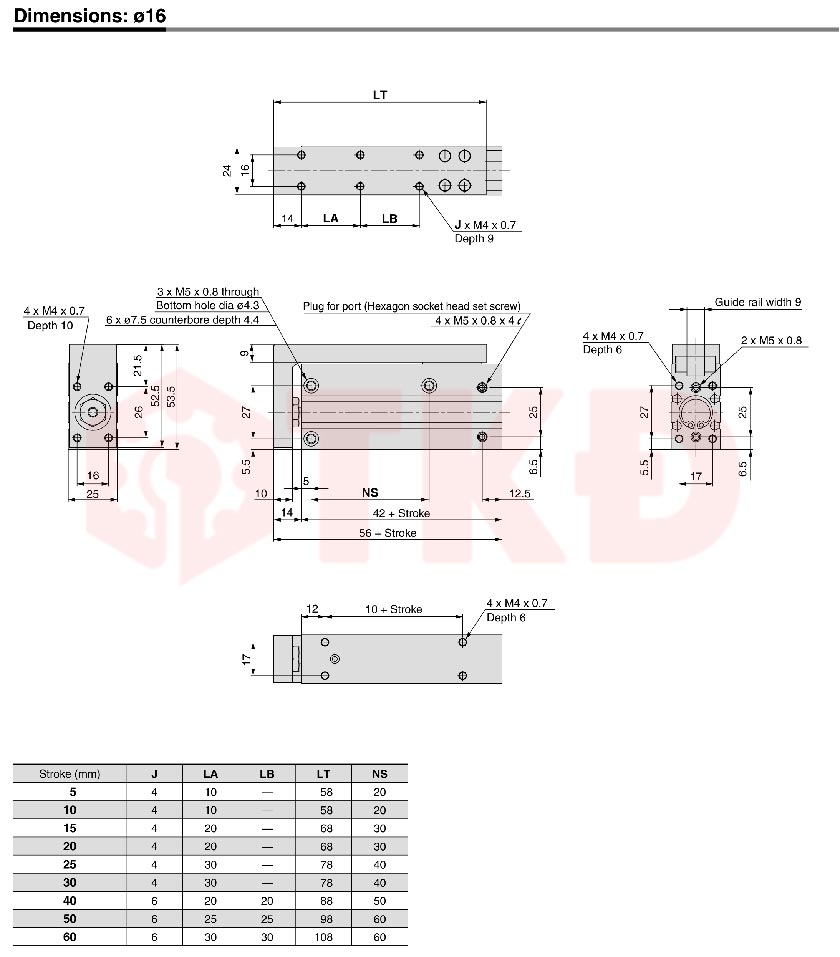

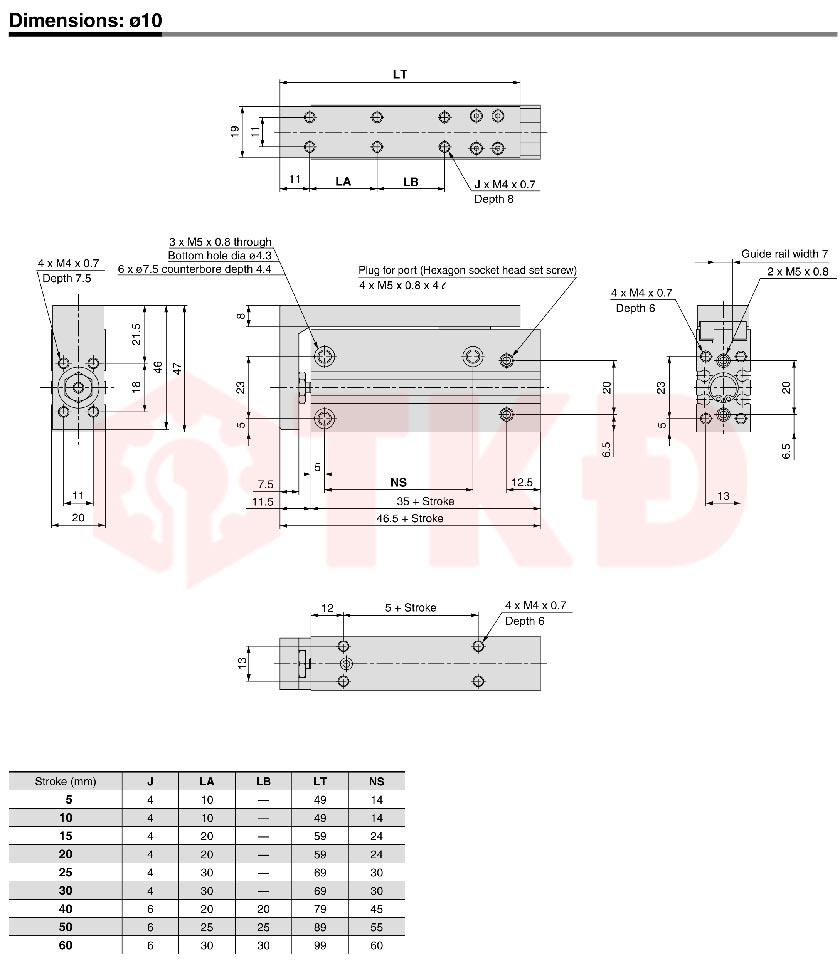

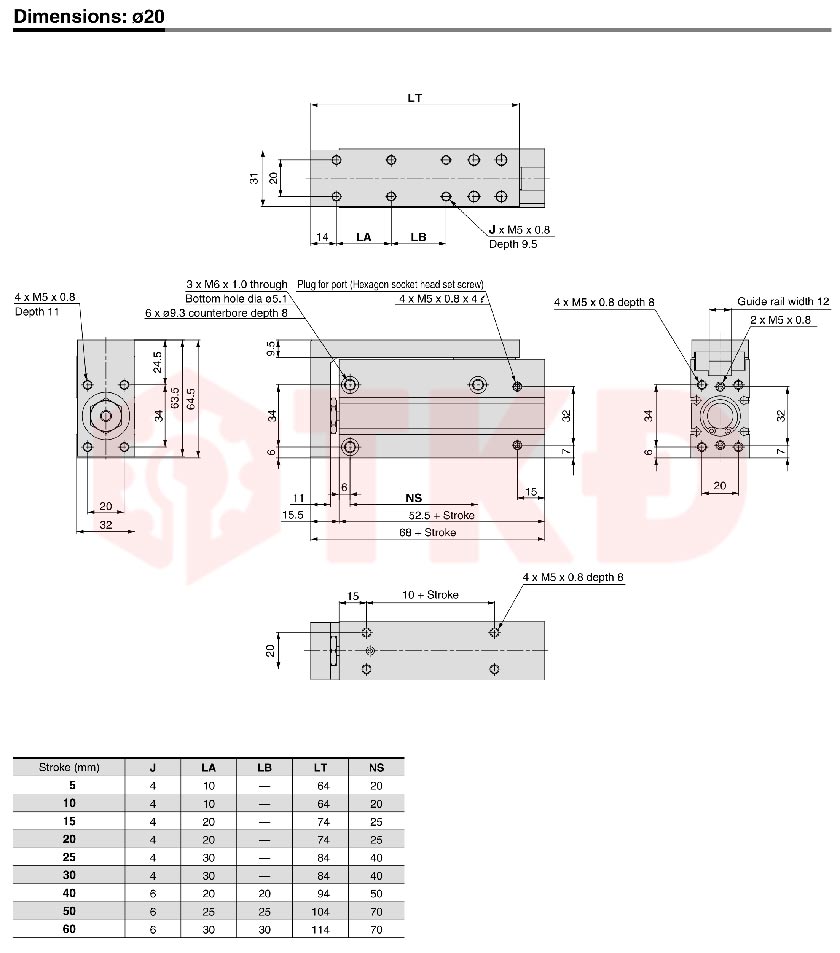

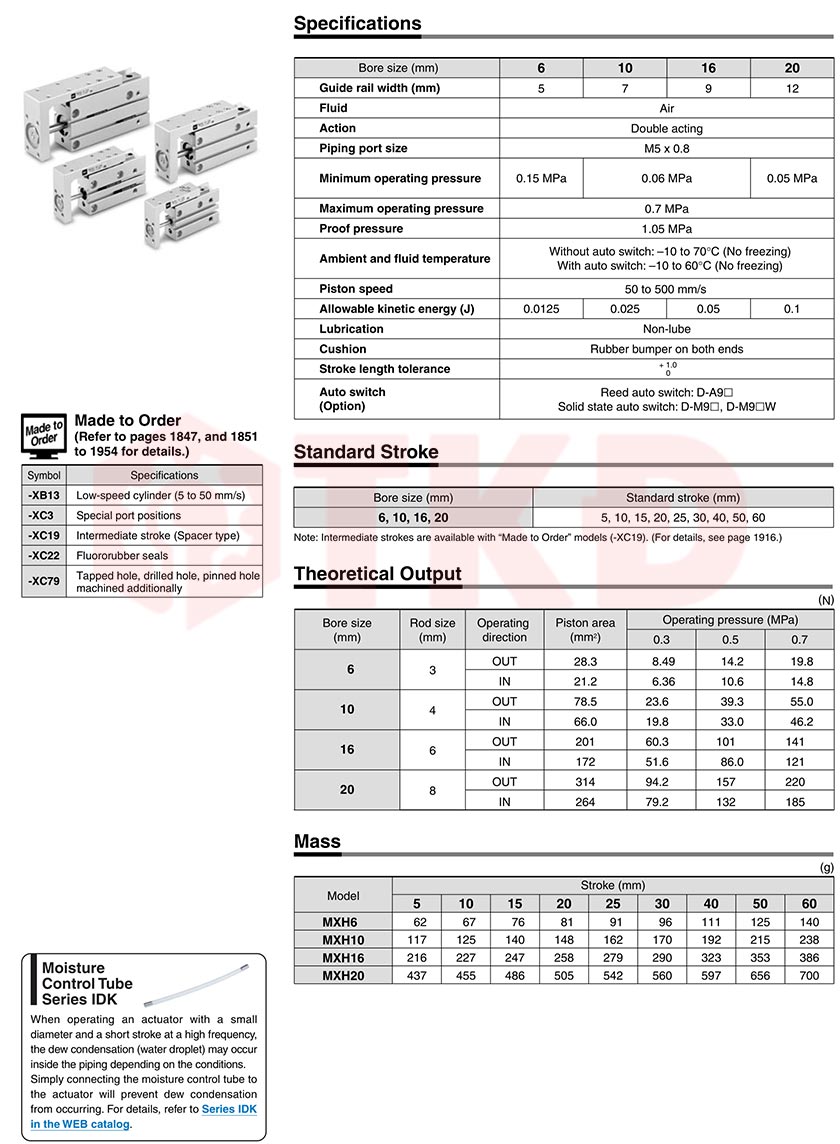

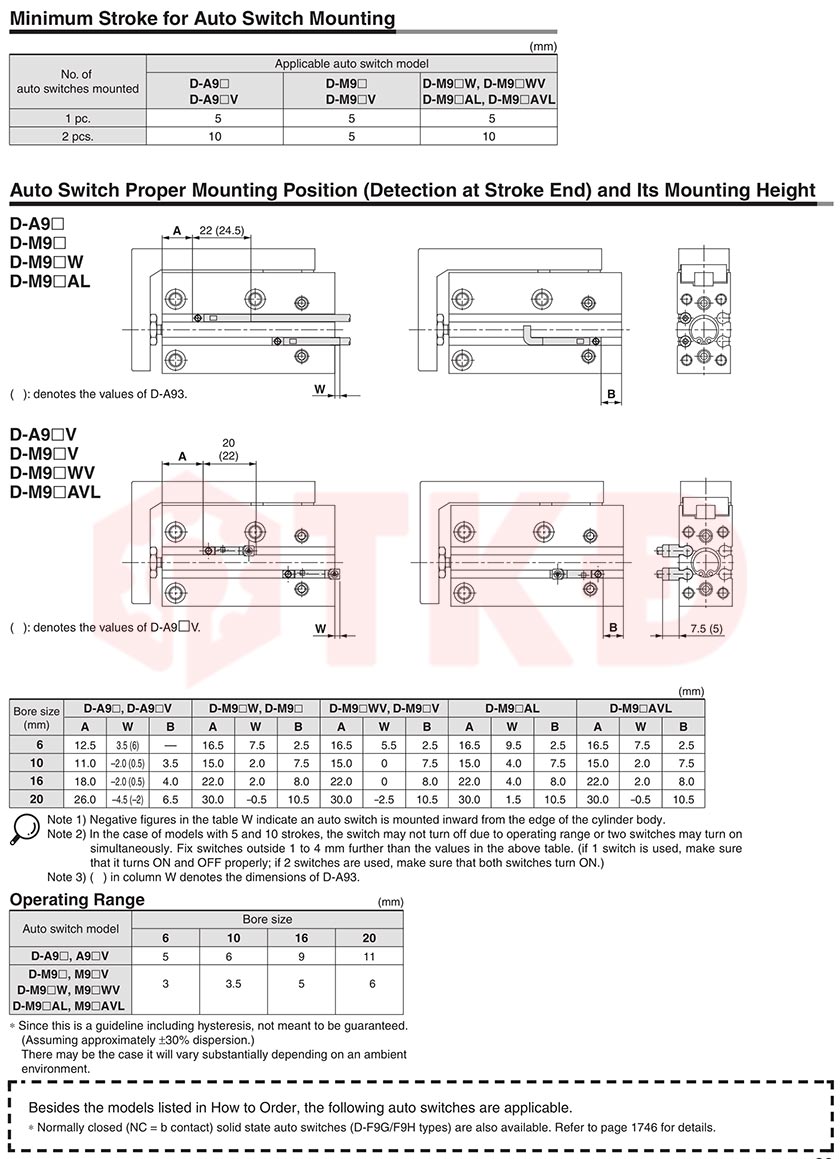

Thông số xi lanh trượt khí nén nhỏ gọn có dẫn hướng MXH
Khi bàn gá cần đi thẳng trong không gian hẹp
Với xi lanh thông thường, cơ cấu mang chi tiết có thể cần thêm bộ dẫn hướng bên ngoài. MXH tích hợp bàn trượt và ray dẫn hướng ngay trên thân, giúp bố trí cụm chuyển động gọn hơn, giảm số chi tiết phải thiết kế và lắp ráp.
Cơ cấu dẫn hướng giúp hạn chế xoay, đỡ bàn gá và tiếp nhận tải lệch trong giới hạn cho phép. Đây là lợi thế khi lắp đầu hút chân không, chốt định vị hoặc đồ gá nhỏ. Khả năng chịu tải thực tế cần được kiểm tra theo khối lượng chi tiết, khoảng cách lệch tâm, tốc độ và hướng lắp.
Đặc điểm nổi bật xi lanh bàn trượt khí nén nhỏ gọn MXH
- Thiết kế nhỏ gọn: kết hợp tạo lực và dẫn hướng trong một cụm, tiết kiệm không gian lắp đặt.
- Dẫn hướng tuyến tính bằng bi tuần hoàn: hỗ trợ bàn trượt chuyển động thẳng, hạn chế xoay khi mang đồ gá.
- Tác động kép: dùng khí nén điều khiển cả chiều tiến và chiều lùi.
- Nhiều lựa chọn kích cỡ: bốn đường kính piston và bảy hành trình, thuận tiện chọn theo yêu cầu máy.
- Đệm cao su hai đầu: giảm va đập khi kết thúc hành trình trong giới hạn tốc độ và động năng cho phép.
Ứng dụng ben hơi bàn trượt MXH trong cụm máy tự động
MXH phù hợp với thao tác đưa chi tiết vào vị trí, đẩy sản phẩm, di chuyển đầu hút chân không và dịch chuyển đồ gá nhỏ trong máy lắp ráp, đóng gói hoặc kiểm tra. Khi kết hợp với van điện từ khí nén, van tiết lưu và cút nối nhanh phù hợp, người dùng có thể xây dựng cụm điều khiển tiến lùi và điều chỉnh tốc độ theo yêu cầu.
Chọn đúng mã ben khí MXH để lắp vừa và làm việc phù hợp

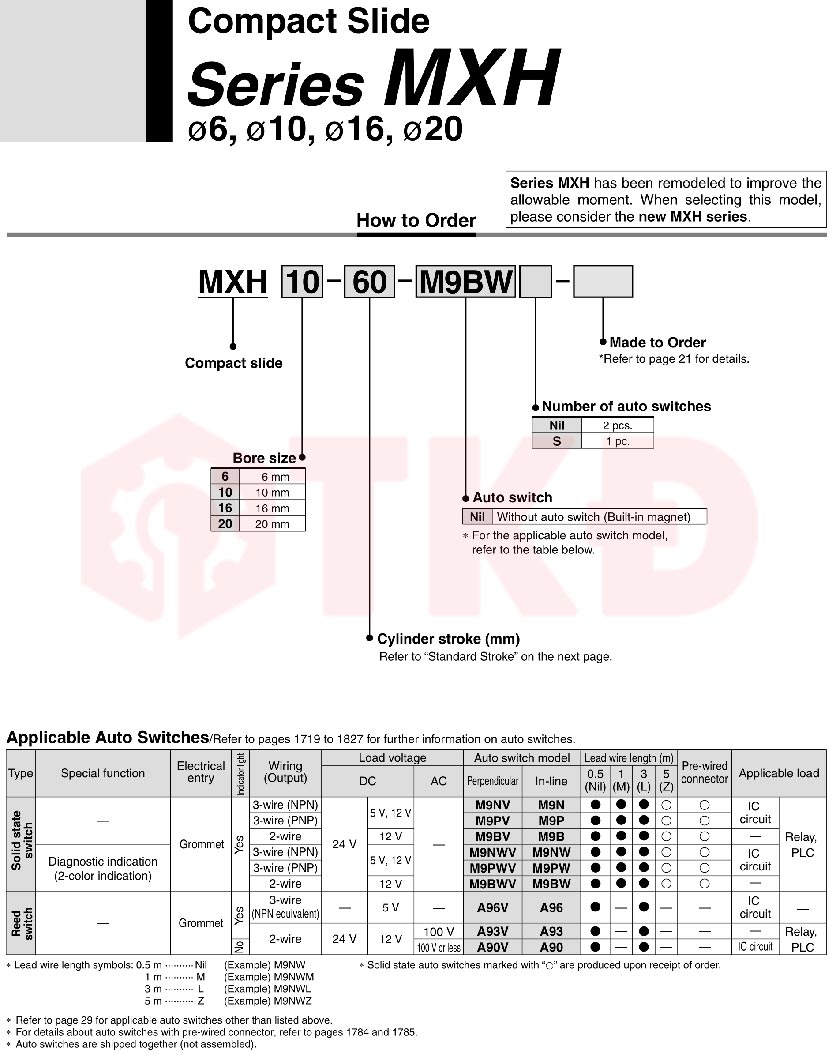

Mã sản phẩm được đọc theo cấu trúc MXH + đường kính piston – hành trình. Ví dụ, MXH16-30 có piston đường kính 16 mm và hành trình 30 mm. Khi chọn mua, cần xác định thêm tải mang, vị trí trọng tâm, hướng lắp và kích thước gá; cùng cỡ piston và hành trình chưa đủ để bảo đảm thay thế trực tiếp giữa các hãng.
