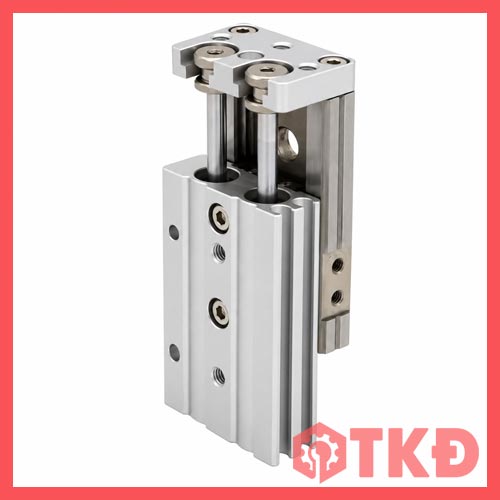

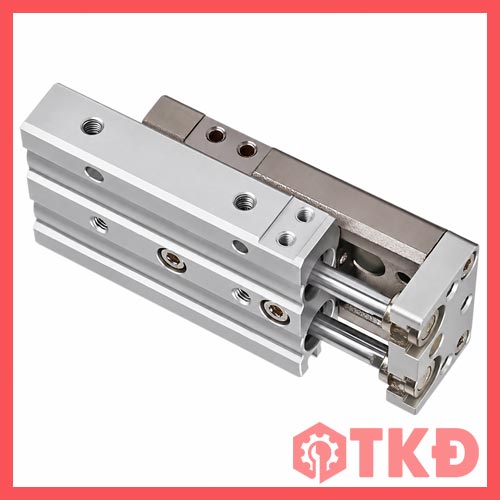

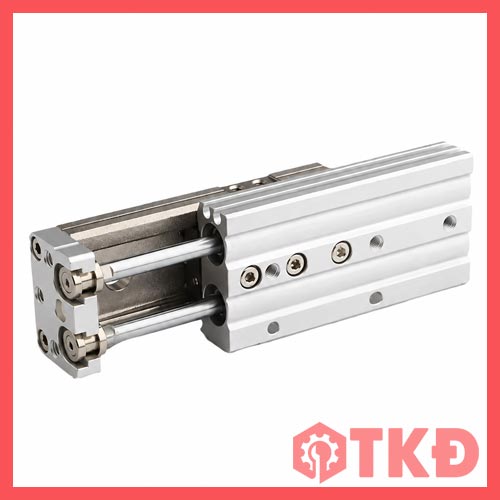

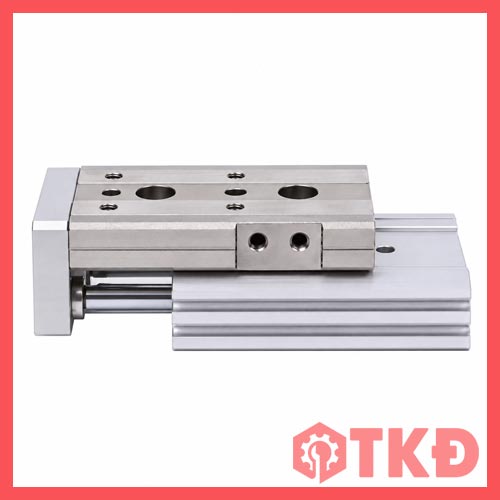

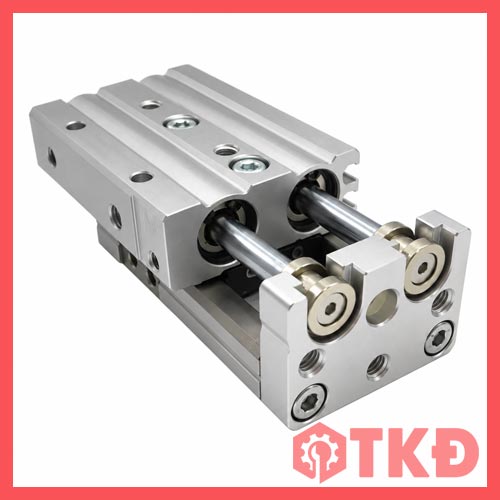

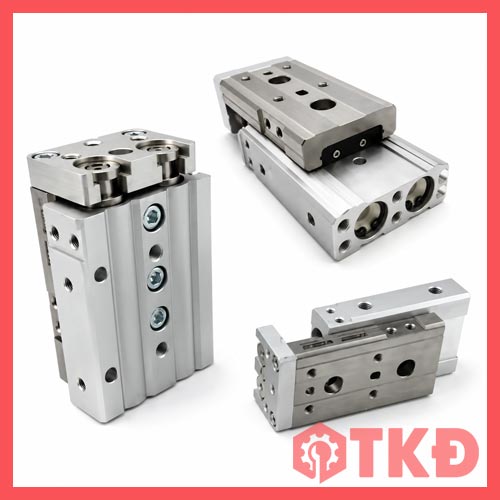

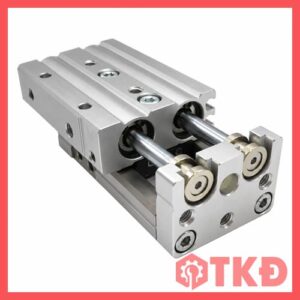

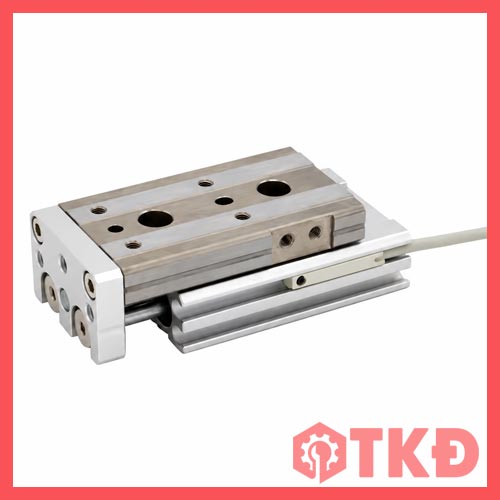

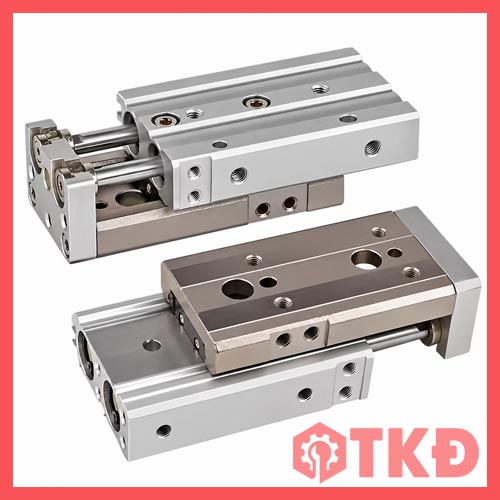

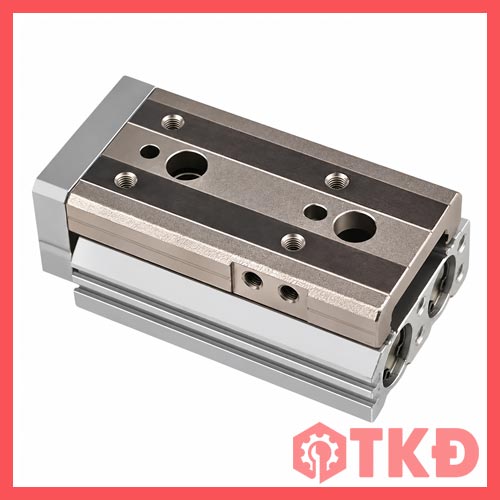

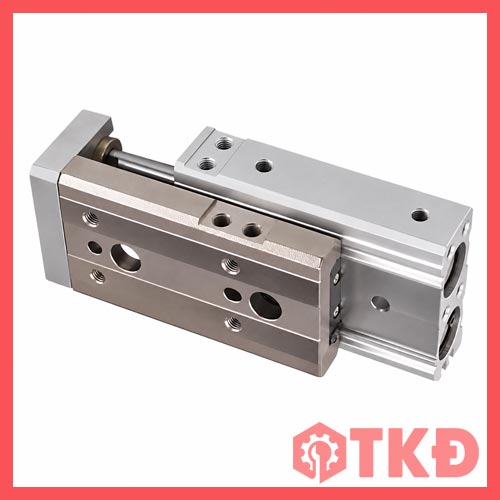

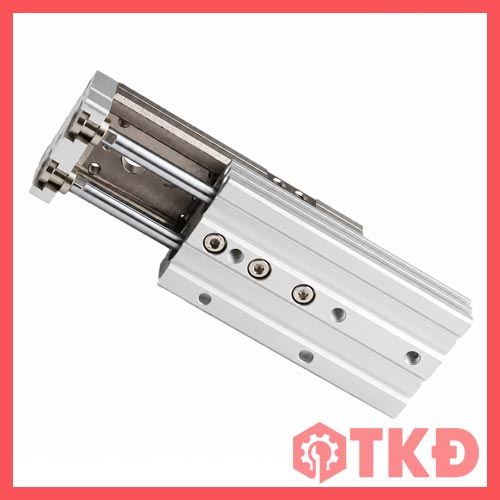

Xi lanh bàn trượt khí nén dẫn hướng tuyến tính MXQ là cơ cấu chuyển động thẳng tích hợp bàn trượt và ray dẫn hướng bi tuần hoàn. Sản phẩm phù hợp với các công đoạn đưa phôi, di chuyển đồ gá và lắp ráp cần giữ ổn định hướng chuyển động. Thiết kế tích hợp giúp bố trí cụm truyền động gọn hơn, giảm việc gia công và căn chỉnh bộ dẫn hướng riêng.

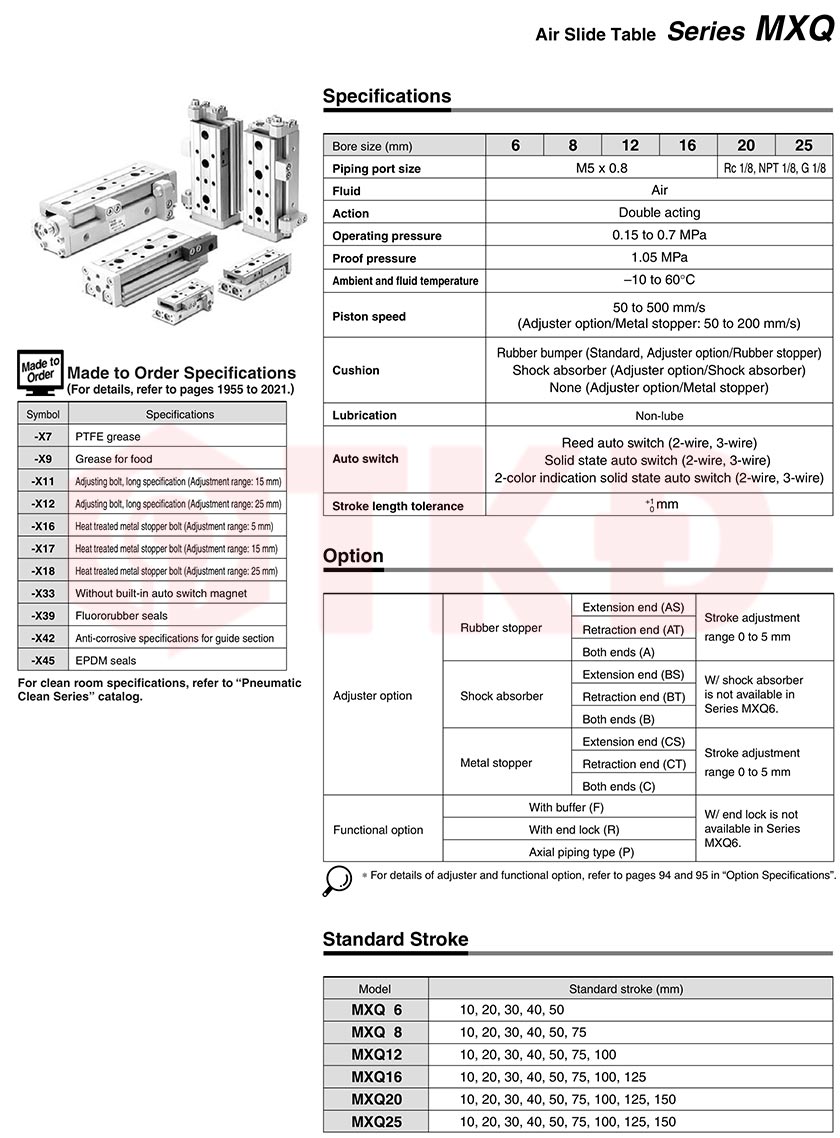

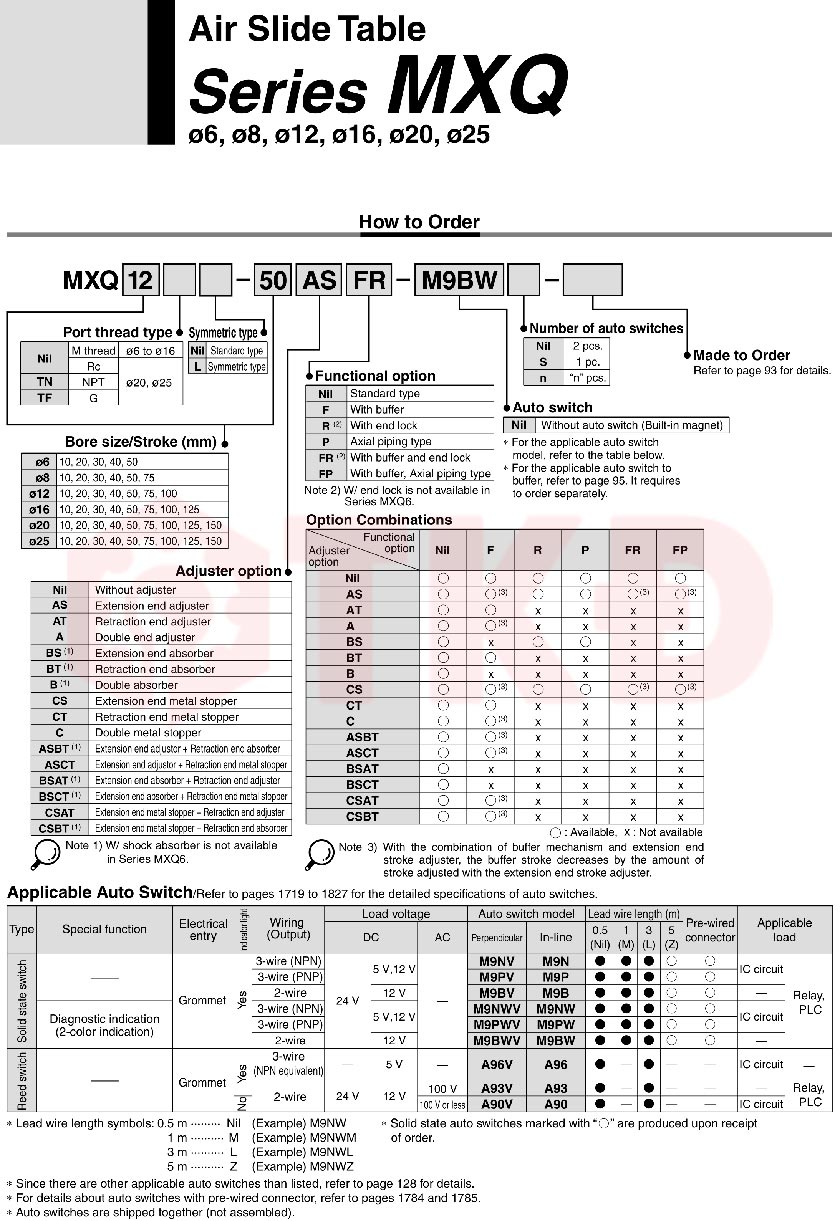

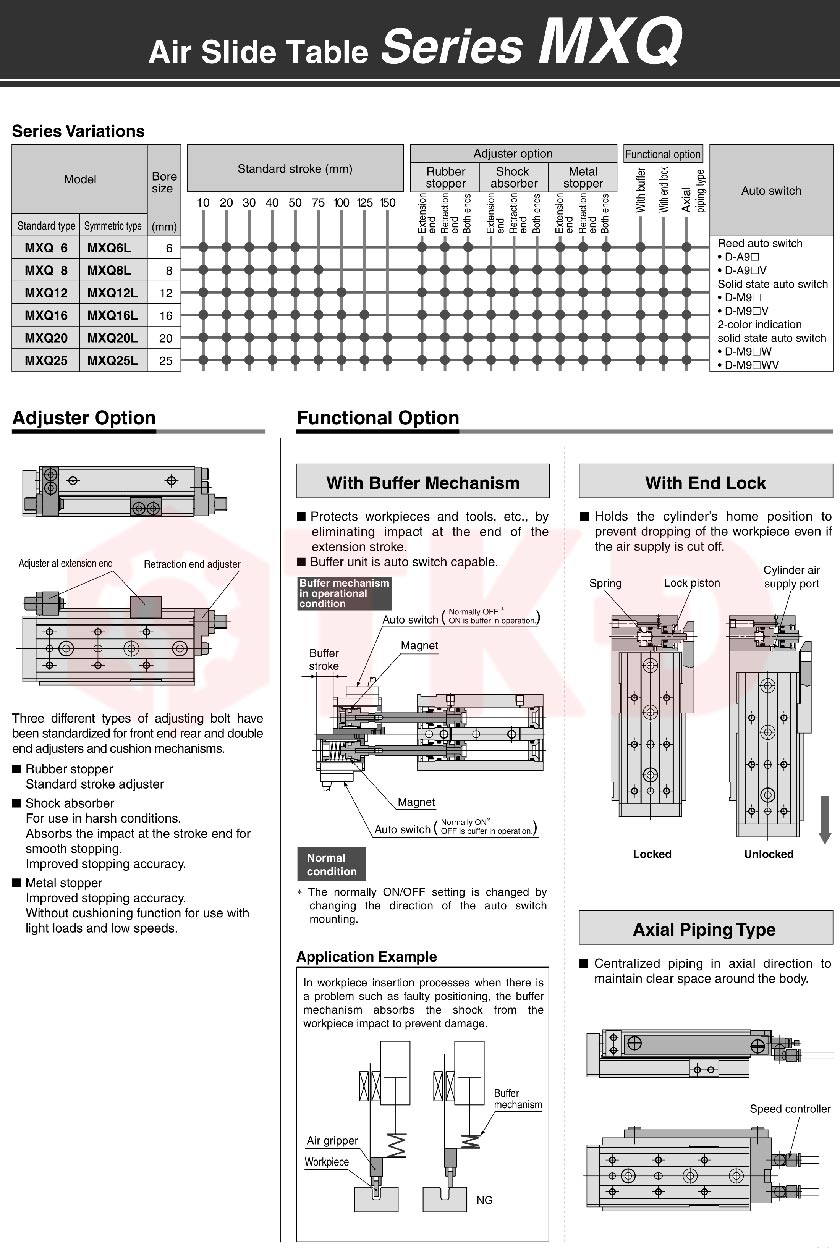

Thông số xi lanh bàn trượt khí nén dẫn hướng tuyến tính MXQ
Khi cần di chuyển chi tiết và giữ ổn định mặt gá
Với các cơ cấu lắp đầu gắp, cảm biến hoặc đồ gá trên phần chuyển động, khả năng chống xoay và chịu mô men có vai trò quan trọng. MXQ kết hợp lực truyền động khí nén với ray dẫn hướng tuyến tính, giúp bàn trượt di chuyển theo phương xác định và giữ hướng của chi tiết lắp trên bàn.
So với xi lanh thông thường cần bổ sung dẫn hướng ngoài cho công việc tương tự, cấu trúc này giúp đơn giản hóa thiết kế máy. Tuy nhiên, tải trọng cho phép vẫn phải được kiểm tra theo vị trí gá, độ vươn của tải, tốc độ và kiểu giảm chấn.
Đặc điểm nổi bật của xi lanh trượt MXQ
- Dẫn hướng bi tuần hoàn: Hỗ trợ chuyển động êm, tăng độ cứng vững và hạn chế xoay bàn trượt.
- Kết cấu hai piston, hai ty: Tạo lực truyền động lớn hơn xi lanh một piston cùng đường kính ở cùng áp suất.
- Bàn trượt tích hợp ray dẫn hướng: Giảm số cụm chi tiết phải lắp riêng, thuận tiện bố trí trong máy.
- Nhiều vị trí gá lắp: Lỗ ren và lỗ xuyên trên thân hỗ trợ lắp đặt; mặt bàn có lỗ ren để gắn đồ gá.
- Có rãnh lắp cảm biến từ: Thuận tiện bổ sung tín hiệu xác nhận vị trí cho hệ thống điều khiển.
Ứng dụng ben khí MXQ trong máy tự động
MXQ phù hợp với cơ cấu đưa phôi, đẩy sản phẩm, di chuyển đầu gắp và định vị đồ gá trong máy lắp ráp, đóng gói hoặc kiểm tra sản phẩm. Khả năng kết hợp với van điện từ khí nén, van tiết lưu và cảm biến từ xi lanh giúp xây dựng cụm chuyển động có điều khiển tốc độ và phản hồi vị trí.
Chọn đúng ben hơi MXQ theo tải và hành trình
Khi lựa chọn, cần xác định hành trình cần thiết, lực đẩy và kéo, khối lượng tải, vị trí trọng tâm cùng hướng lắp. Không nên chỉ dựa vào đường kính piston để đánh giá khả năng mang tải, bởi tải đặt lệch hoặc vươn xa mặt bàn sẽ làm tăng mô men tác dụng lên dẫn hướng.
