Xi lanh khí nén không ty từ tính lắp trực tiếp CY3R phù hợp với cơ cấu cần hành trình dài nhưng hạn chế không gian bố trí. Piston bên trong truyền chuyển động đến con trượt bên ngoài bằng liên kết từ tính, giúp dịch chuyển tải mà không cần ty piston nhô ra khỏi thân. Sản phẩm có các mã đường kính 25 và 32 mm, hành trình từ 500 đến 1000 mm theo danh sách lựa chọn.

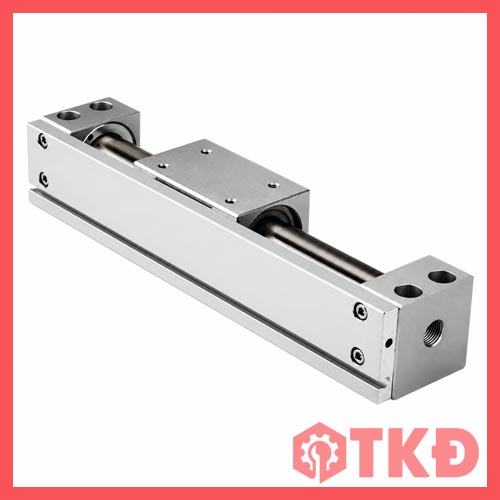

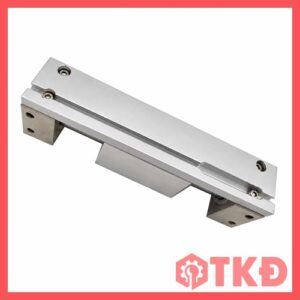

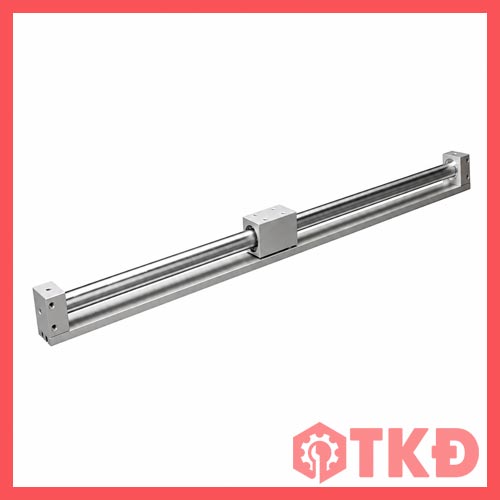

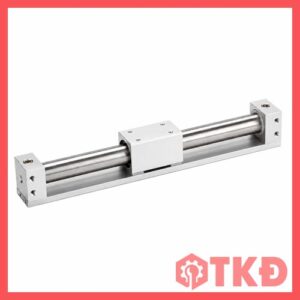

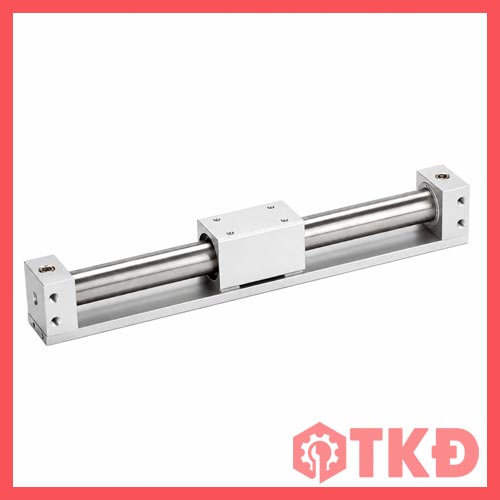

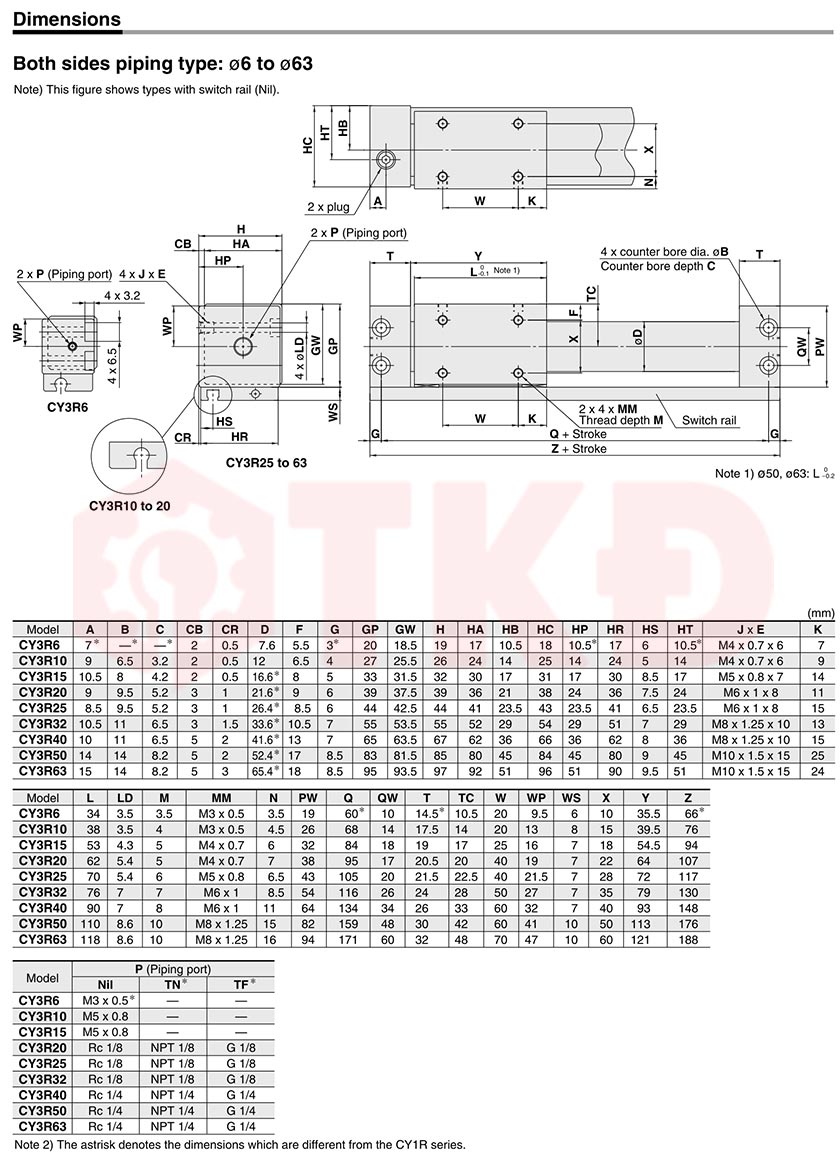

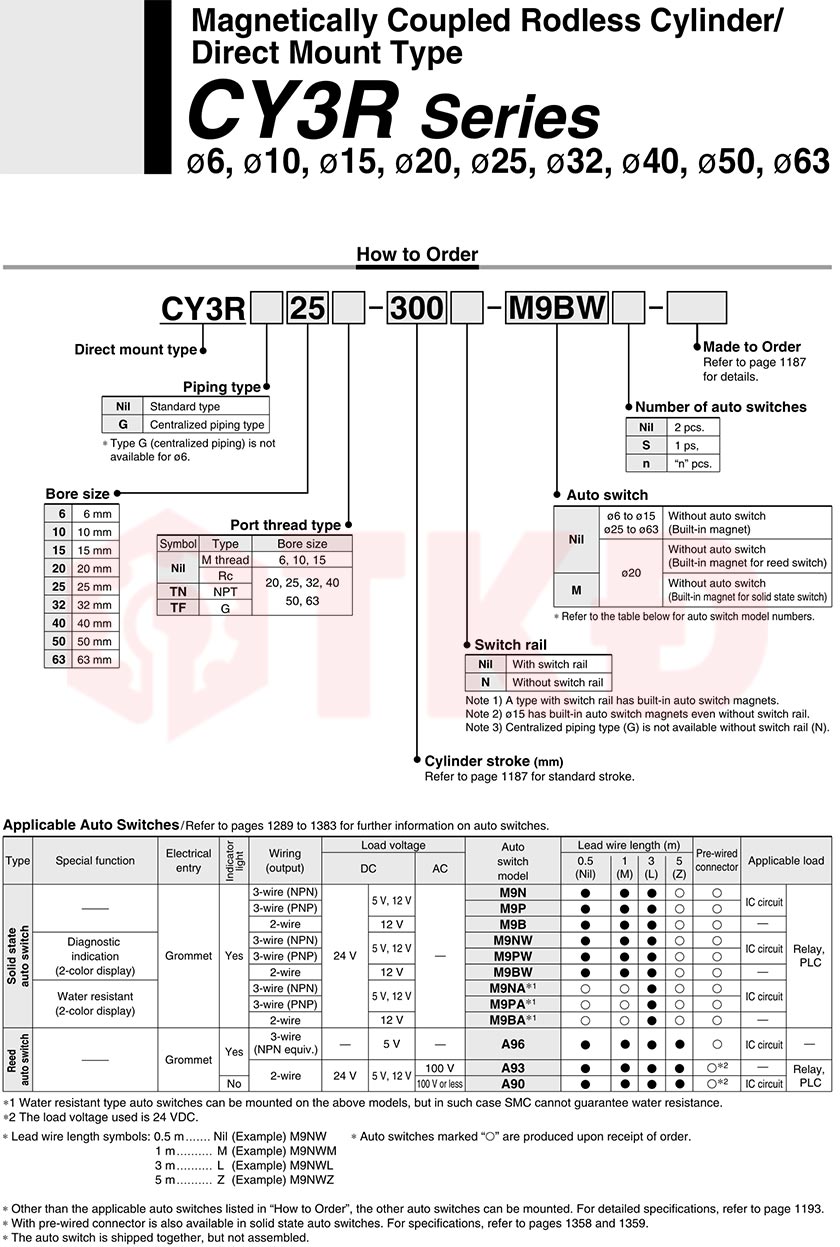

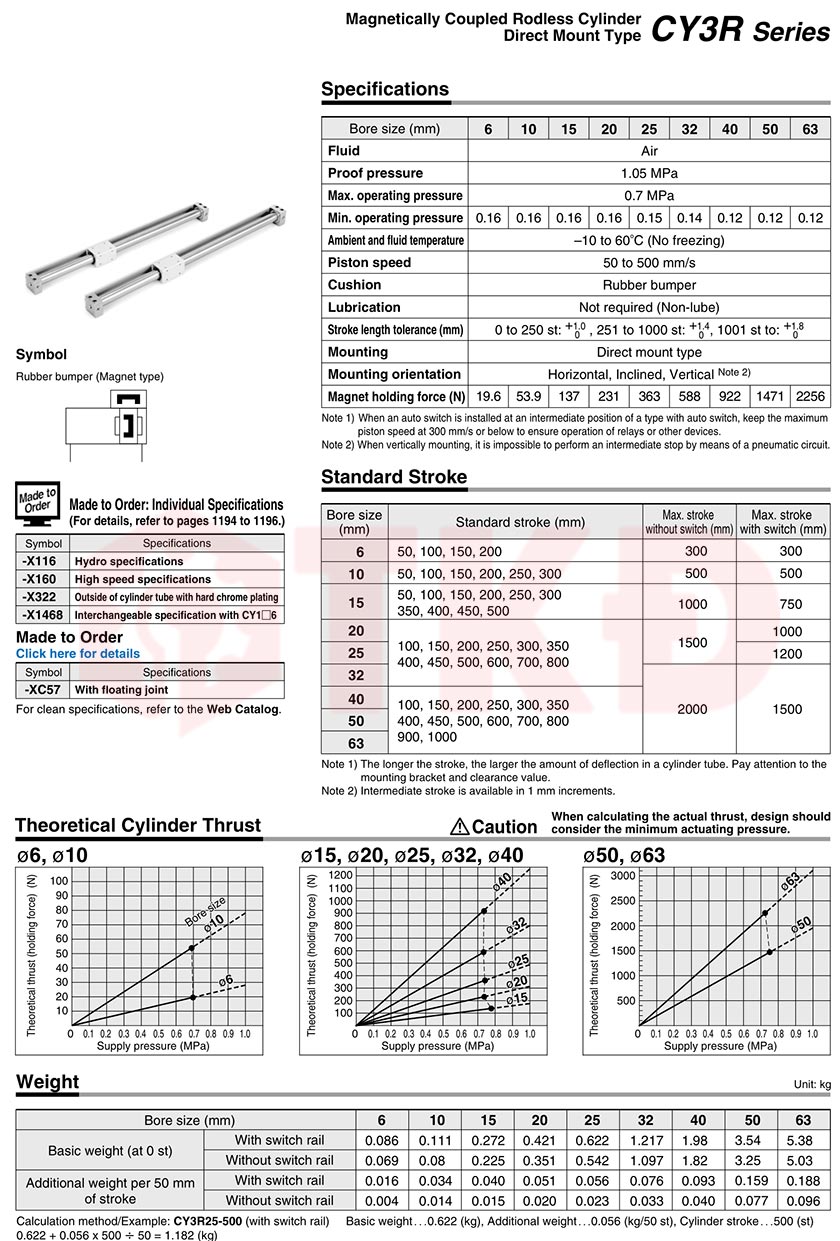

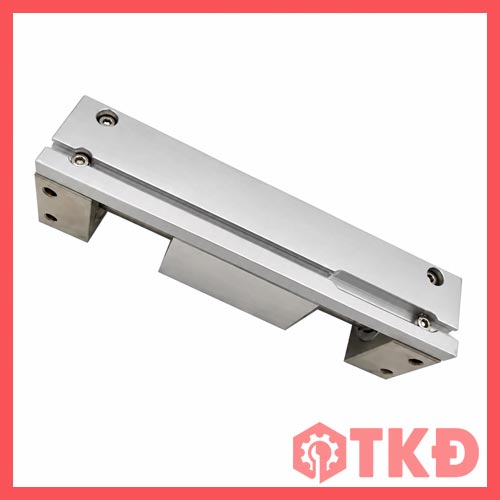

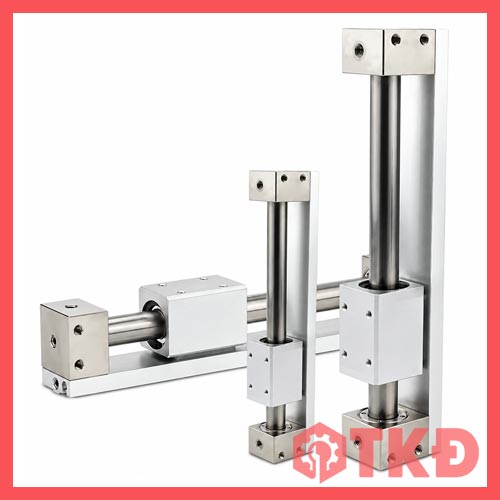

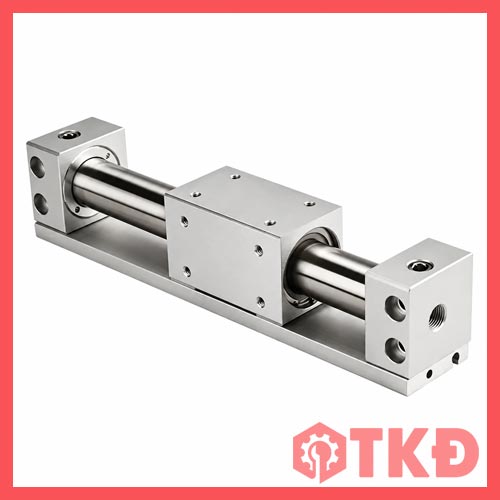

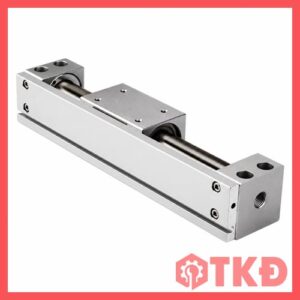

Thông số xy lanh khí nén không ty từ tính lắp trực tiếp CY3R

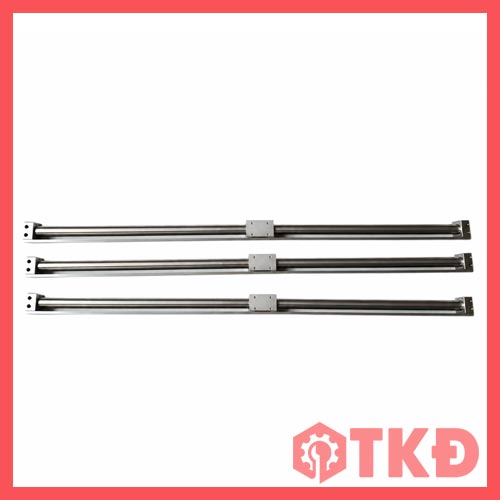

Hành trình dài, bố trí gọn trên khung máy
Với xi lanh có ty, người thiết kế cần dành thêm khoảng trống cho phần ty vươn ra khi hoạt động. CY3R sử dụng con trượt chạy dọc thân, giúp tiết kiệm không gian theo chiều chuyển động và thuận tiện bố trí trong máy tự động, cụm chuyển phôi hoặc cơ cấu đẩy kéo.
Thiết kế lắp trực tiếp cho phép bắt bu lông đế xi lanh lên bề mặt máy. Đây là điểm đáng cân nhắc khi cần một cơ cấu truyền động gọn, dễ bố trí vị trí cố định và kết hợp với hệ dẫn hướng ngoài.

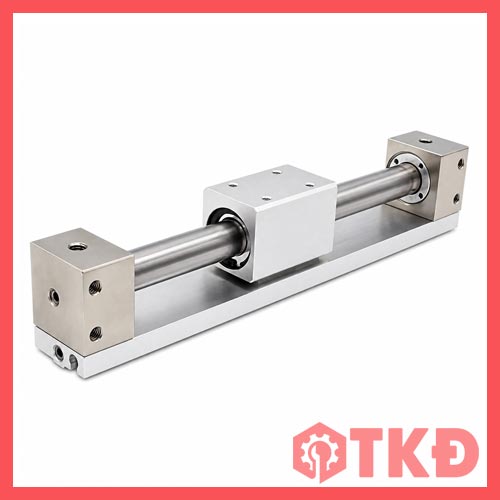

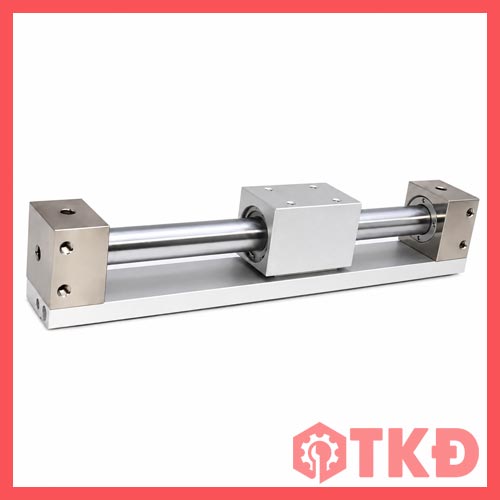

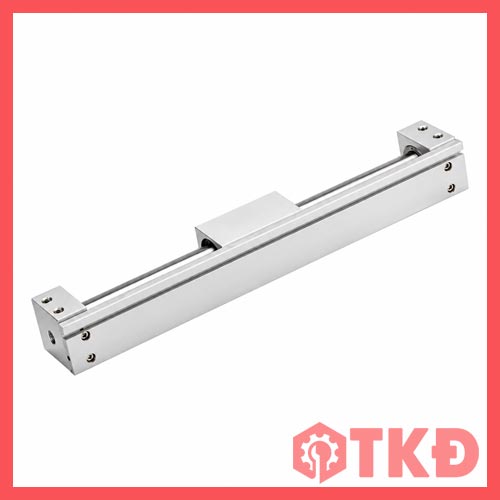

Đặc điểm nổi bật ben hơi CY3R
- Truyền động bằng liên kết từ tính: piston trong và con trượt ngoài chuyển động liên kết, không cần ty piston nối trực tiếp ra ngoài.
- Tiết kiệm không gian: phù hợp cơ cấu hành trình dài trong khu vực có chiều dài lắp đặt hạn chế.
- Lắp trực tiếp lên máy: thuận tiện cố định xi lanh trên khung hoặc mặt đế đã gia công.
- Tác động kép: sử dụng khí nén để điều khiển chuyển động theo hai chiều.
- Hỗ trợ công tắc từ: có thể bổ sung tín hiệu vị trí cho mạch điều khiển khi chọn cảm biến phù hợp.
- Đệm cao su hai đầu: hỗ trợ giảm va đập khi con trượt đến cuối hành trình.
Chọn ben khí CY3R theo tải thực tế để sử dụng hiệu quả
Khi chọn xi lanh CY3R, cần xét đồng thời khối lượng tải, hành trình, tốc độ, hướng lắp và lực cản của cơ cấu. Lực giữ liên kết từ tính không phải tải trọng cho phép hoặc lực đẩy sử dụng trong mọi điều kiện; tải quá lớn có thể làm mất liên kết giữa piston và con trượt.
CY3R không tích hợp cụm dẫn hướng hai trục như CY1L. Với tải có lực ngang hoặc mô men, cần bố trí dẫn hướng ngoài phù hợp để dẫn tải và hạn chế lực bất lợi lên xi lanh. Nếu cần cơ cấu tích hợp dẫn hướng, có thể tham khảo thêm xi lanh không ty từ tính có dẫn hướng CY1L để so sánh phương án.
Ứng dụng xy lanh CY3R trong hệ thống tự động hóa
- Chuyển phôi: dịch chuyển chi tiết giữa các vị trí khi kết hợp cơ cấu dẫn hướng phù hợp.
- Máy đóng gói: đẩy, kéo hoặc di chuyển cụm thao tác theo hành trình thiết kế.
- Cấp liệu: truyền động cho cơ cấu đưa vật liệu đến vị trí làm việc.
- Cụm trượt khí nén: kết hợp ray dẫn hướng ngoài để tạo chuyển động tịnh tiến.
Tư vấn chọn xi lanh CY3R tại TKĐ
Để chọn đúng mã, khách hàng nên cung cấp hành trình cần dùng, khối lượng tải, hướng lắp và tốc độ mong muốn. Thủy Khí Điện hỗ trợ đối chiếu quy cách, đồng thời tư vấn van điện từ khí nén, van tiết lưu, đầu nối và cảm biến phù hợp với hệ thống.
