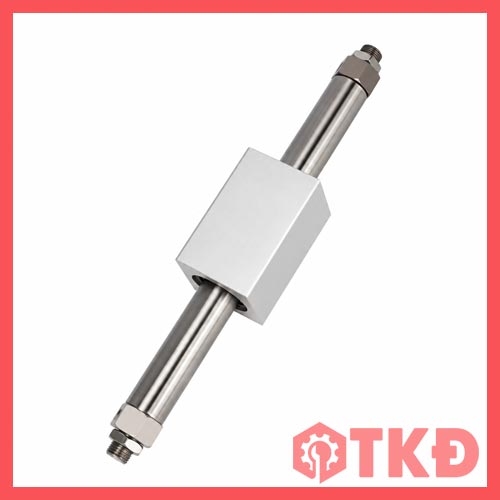

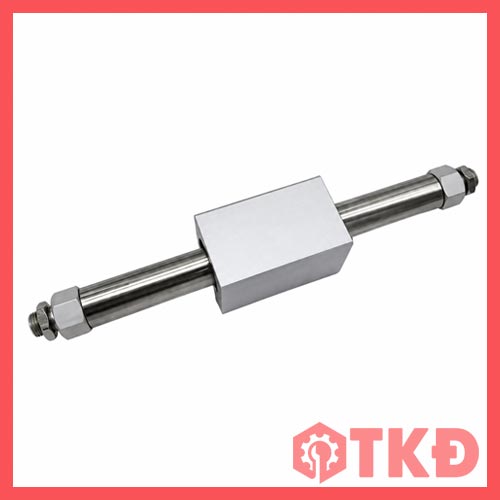

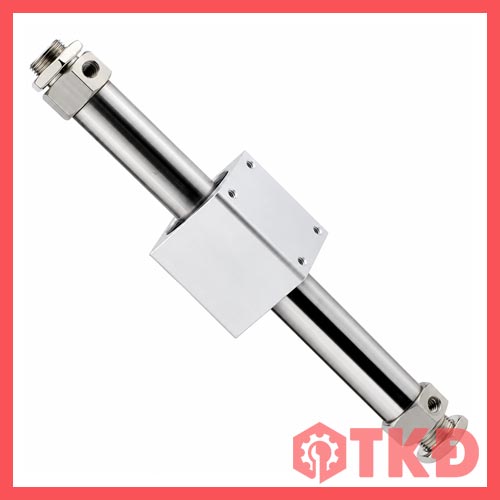

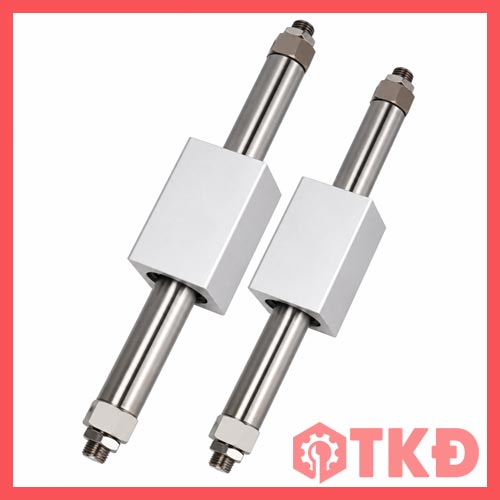

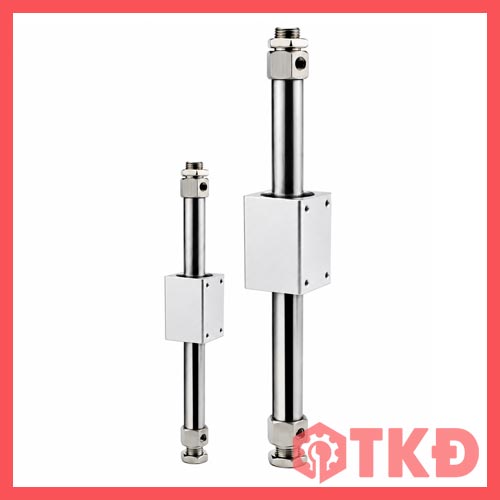

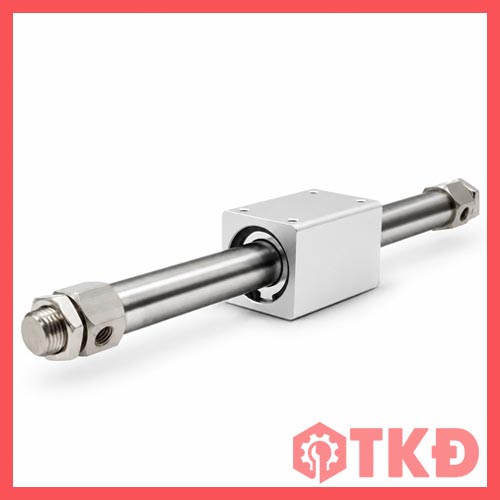

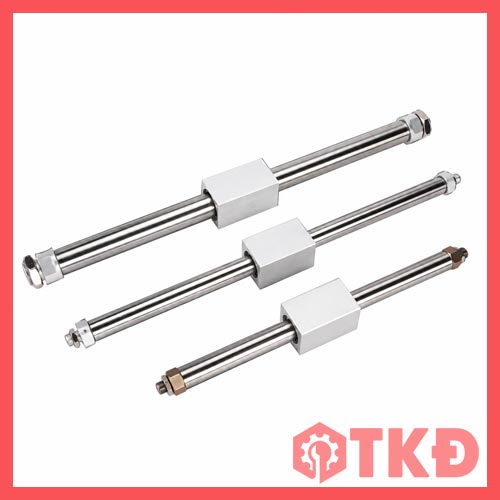

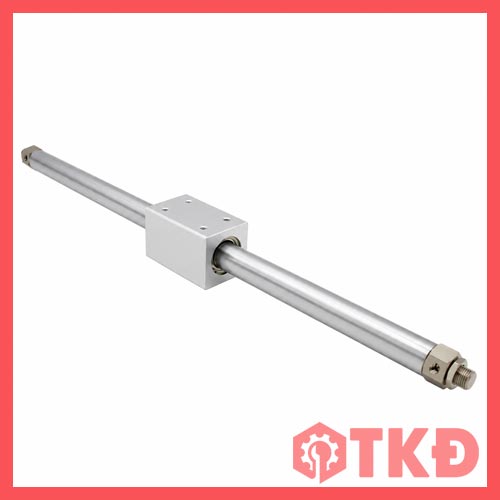

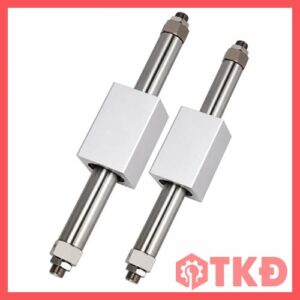

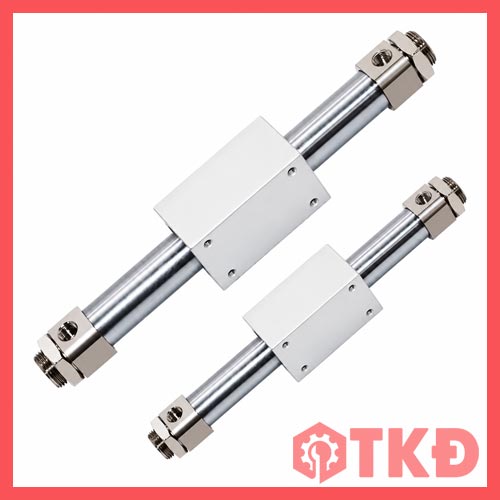

Xi lanh khí nén không ty từ tính CY3B PVN tạo chuyển động tuyến tính bằng liên kết từ giữa piston bên trong và con trượt bên ngoài. Thiết kế không có ty piston nhô ra giúp tiết kiệm không gian theo chiều chuyển động, phù hợp với cơ cấu đẩy, kéo hoặc dịch chuyển cần hành trình dài.

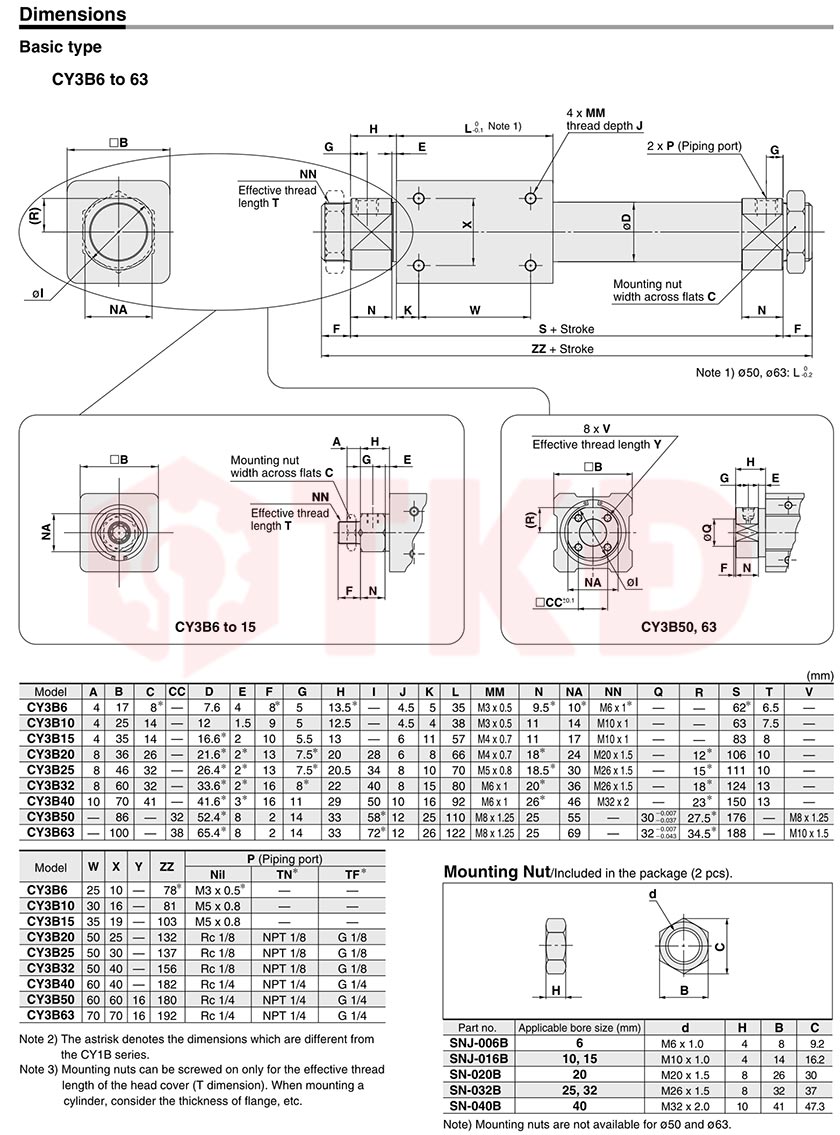

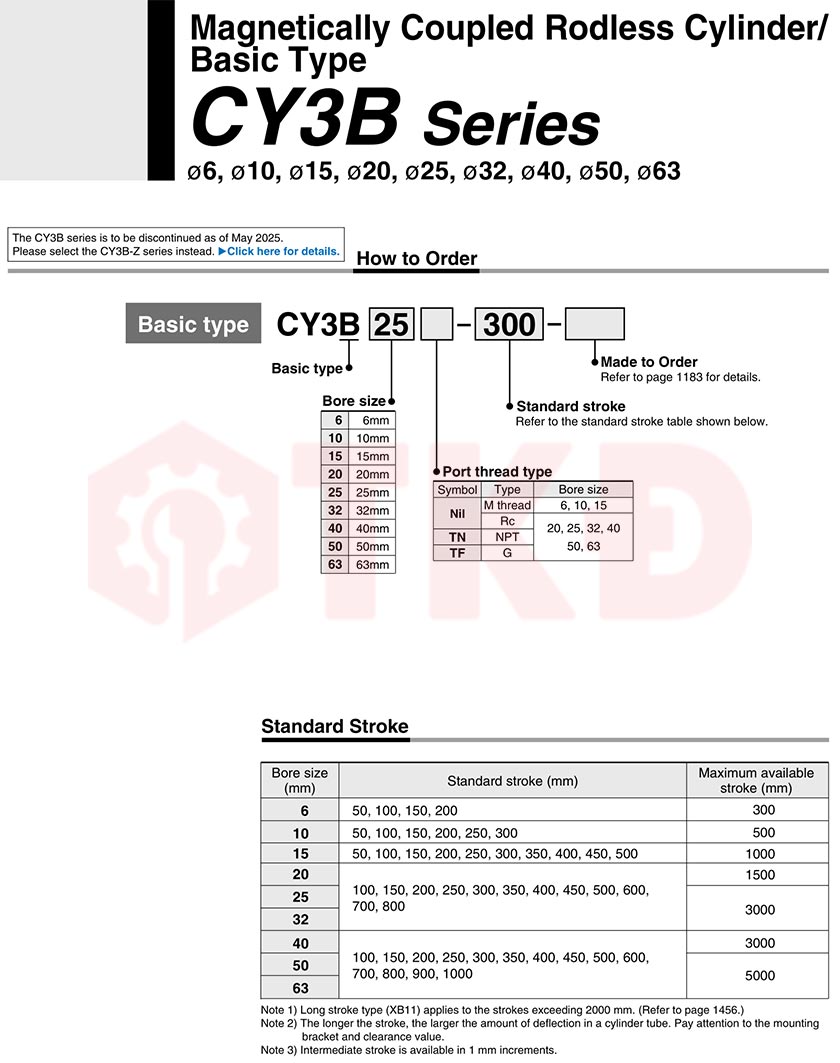

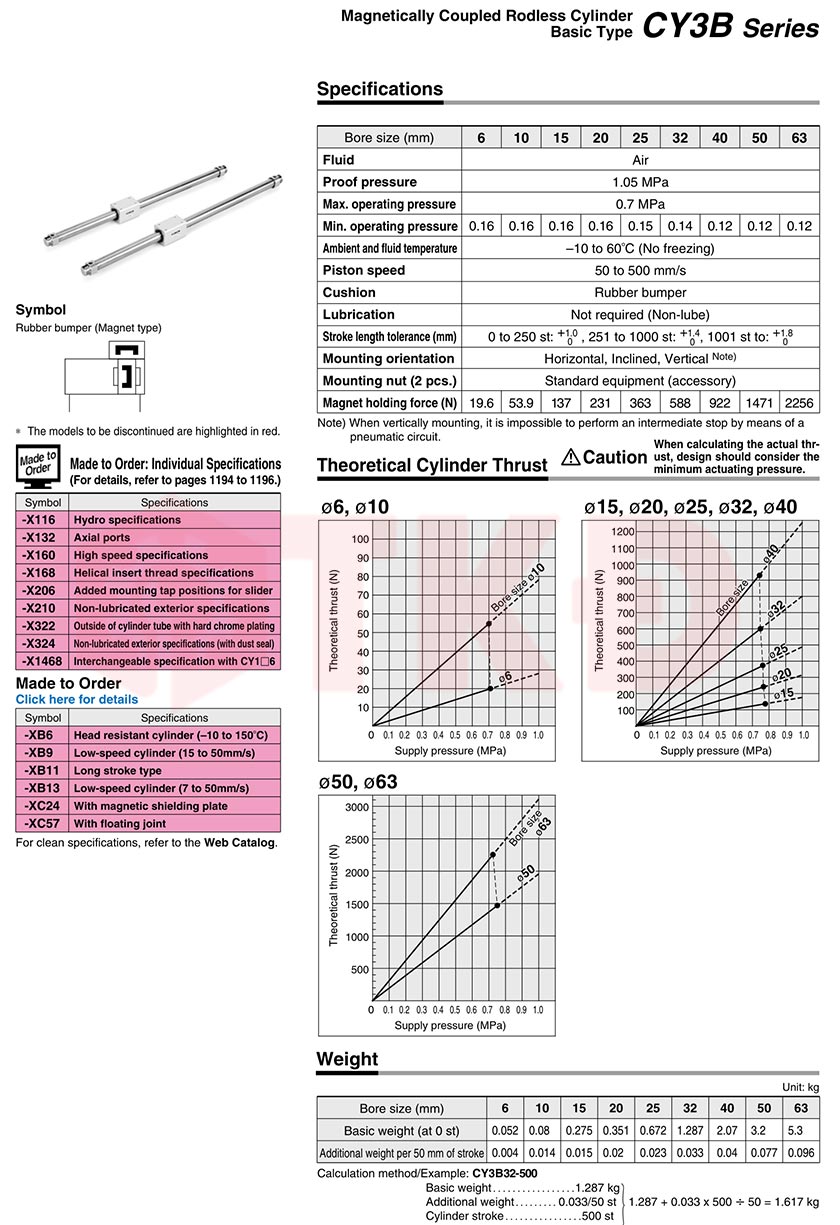

Thông số kỹ thuật xy lanh khí nén không ty từ tính CY3B
Hành trình dài trong không gian lắp đặt gọn
Ở xi lanh có ty thông thường, máy cần chừa khoảng trống cho ty vươn ra khi hoạt động. Với CY3B, con trượt di chuyển dọc thân xi lanh nên giảm nhu cầu dành không gian cho phần ty nhô ngoài. Đây là lợi thế khi bố trí cơ cấu chuyển động trong máy có chiều dài lắp đặt hạn chế.

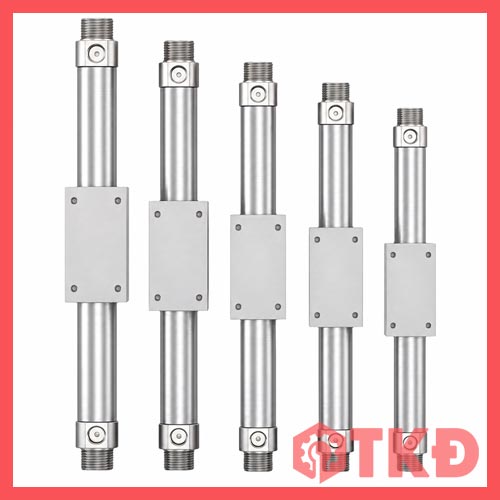

Các mã được giới thiệu có đường kính piston 25 và 32 mm, hành trình 500, 600, 700 và 1000 mm. Người dùng có thể chọn theo quãng đường dịch chuyển, đồng thời đối chiếu lực cần thiết và điều kiện lắp tải.
Đặc điểm nổi bật của xi lanh CY3B
- Truyền động bằng từ tính: Piston và con trượt liên kết qua thành ống, tạo chuyển động mà không cần ty piston xuyên ra ngoài.
- Thiết kế kiểu cơ bản: Không tích hợp cụm trục dẫn hướng riêng, thuận tiện kết hợp với cơ cấu dẫn hướng của máy.
- Tác động kép: Khí nén điều khiển chuyển động theo cả hai chiều, phù hợp chu trình đẩy và kéo lặp lại.
- Đệm cao su hai đầu: Giúp giảm va đập khi piston đến cuối hành trình trong điều kiện vận hành phù hợp.
- Không yêu cầu cấp dầu cho khí nén: Giảm nhu cầu bổ sung dầu bôi trơn vào nguồn khí cấp.
Chọn ben khí CY3B cần xem cả tải và dẫn hướng
Điểm cần phân biệt là CY3B kiểu cơ bản không có cụm dẫn hướng riêng như xi lanh khí nén không ty từ tính có dẫn hướng CY1L. Khi tải lệch tâm, phát sinh mô men hoặc cần chống xoay, cơ cấu cần có dẫn hướng ngoài phù hợp; không nên dùng con trượt để chịu toàn bộ tải như một bàn trượt chuyên dụng.
Liên kết từ cũng có giới hạn lực giữ. Vì vậy, lựa chọn xi lanh cần xét đồng thời khối lượng tải, lực cản, tốc độ và tư thế lắp, thay vì chỉ dựa vào đường kính piston. Với cơ cấu lắp đứng, cần đánh giá thêm khả năng giữ tải và yêu cầu an toàn của máy.
Ứng dụng và tư vấn lựa chọn ben hơi CY3B
CY3B phù hợp với cơ cấu dịch chuyển phôi, cấp liệu, đẩy sản phẩm hoặc kéo cụm chuyển động trên hệ dẫn hướng ngoài. Lợi ích rõ nhất là tạo hành trình dài trong bố trí gọn, thuận tiện tích hợp vào dây chuyền đóng gói và thiết bị tự động hóa có yêu cầu chuyển động tuyến tính.
Thủy Khí Điện hỗ trợ đối chiếu mã CY3B PVN theo hành trình, tải và không gian lắp đặt. Khi lựa chọn, có thể kết hợp van điện từ khí nén, van tiết lưu một chiều và bộ lọc điều áp phù hợp để điều khiển chiều chuyển động, chỉnh tốc độ và chuẩn bị nguồn khí.
