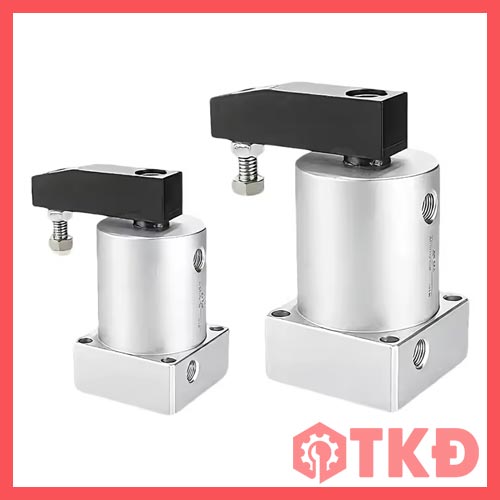

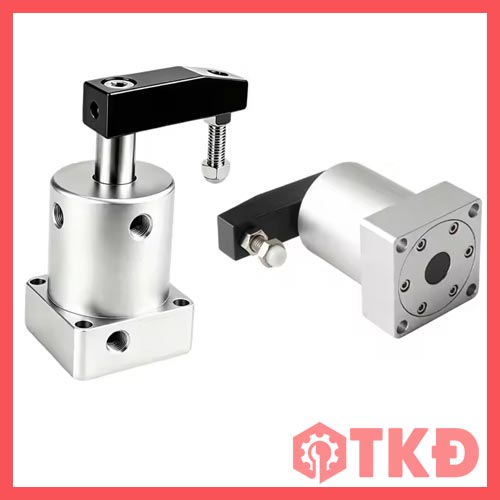

Xi lanh kẹp xoay khí nén 90 độ ACK dùng để kẹp giữ chi tiết trên đồ gá, máy lắp ráp và dây chuyền tự động. Cơ cấu kết hợp xoay tay kẹp với chuyển động lên xuống giúp giữ phôi khi làm việc, đồng thời tạo khoảng trống để đưa phôi vào hoặc lấy sản phẩm ra. Dòng ACK trong danh mục PVN có các cỡ piston từ Φ25 đến Φ63 mm, lựa chọn xoay trái hoặc xoay phải.

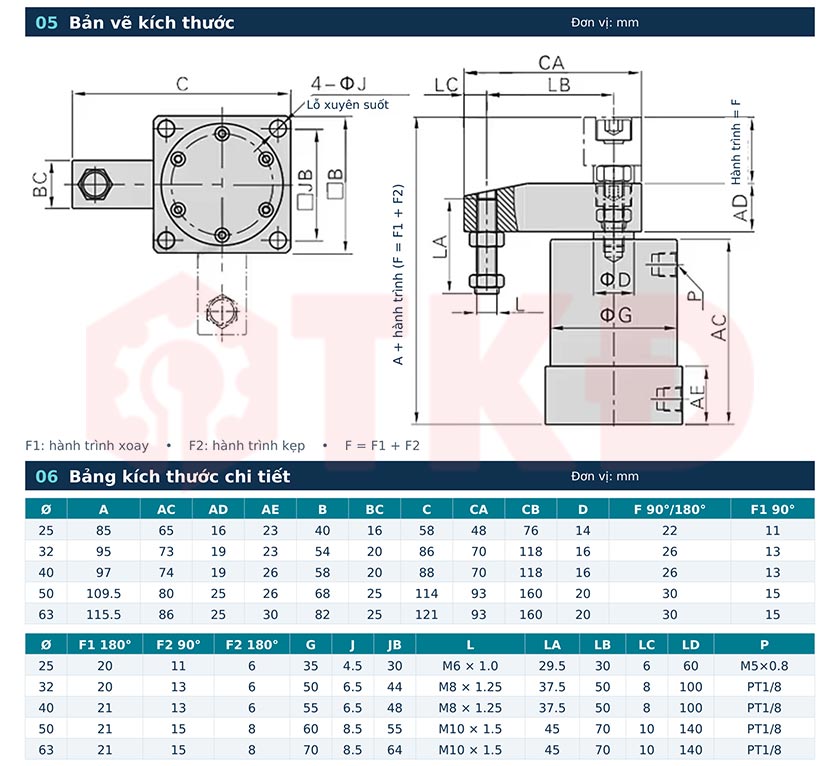

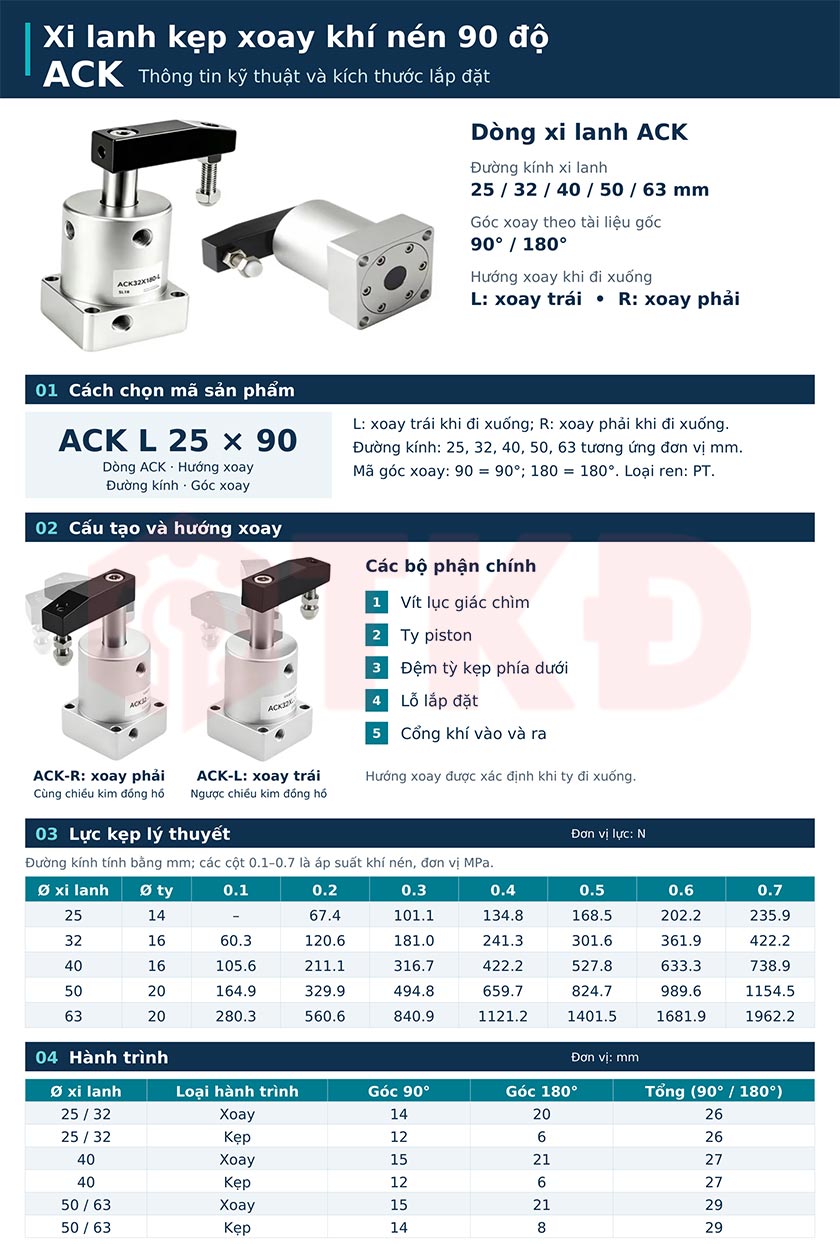

Thông số kỹ thuật xi lanh kẹp xoay khí nén 90 độ ACK

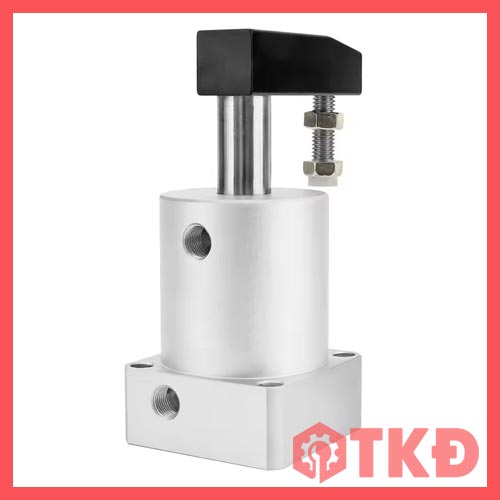

Tay kẹp xoay gọn, mở thoáng vị trí lấy phôi
Khi kẹp, ty piston vừa xoay vừa đi xuống để đưa tay kẹp vào vị trí, sau đó tiếp tục hạ thẳng để giữ chi tiết. Khi nhả, tay kẹp nâng lên và xoay ra khỏi vùng thao tác. Cách vận hành này thuận tiện cho những đồ gá cần thay phôi thường xuyên hoặc phối hợp với cơ cấu cấp phôi tự động.
Việc tích hợp hai chuyển động trong một xi lanh giúp giảm nhu cầu bố trí cơ cấu xoay và ép riêng. Hai phiên bản L/R cho phép chọn hướng mở tay kẹp phù hợp với không gian máy, hạn chế vướng vào phôi và các bộ phận xung quanh.
Đặc điểm và lợi ích nổi bật ben hơi kẹp xoay 90 độ ACK
- Xoay 90° kết hợp kẹp xuống: Đưa tay kẹp vào vị trí làm việc và mở thoáng vùng lấy phôi khi nhả.
- Có chiều xoay trái và phải: Thuận tiện bố trí nhiều điểm kẹp trên cùng đồ gá.

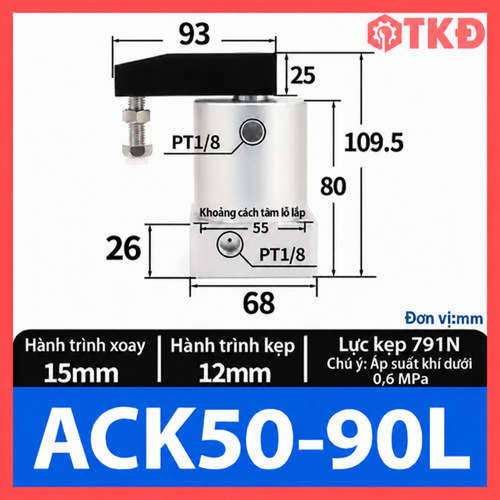

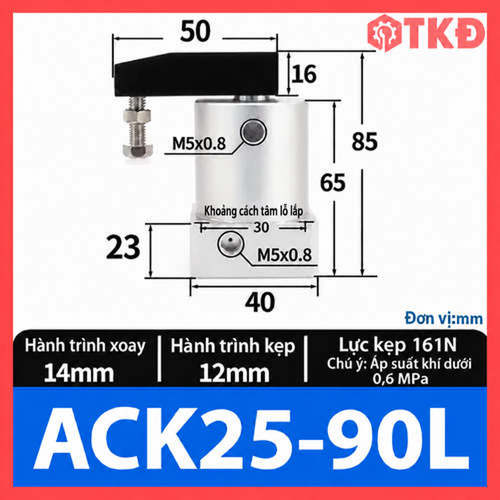

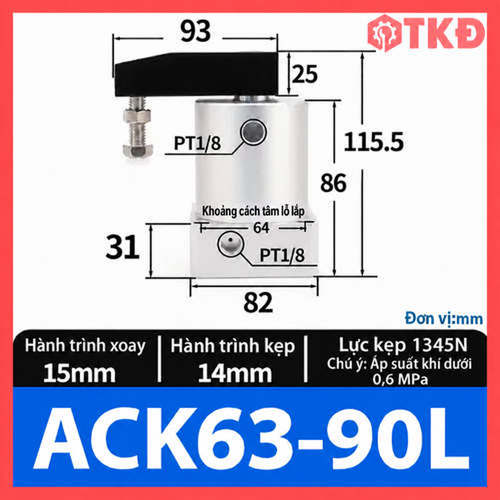

- Năm cỡ piston: Φ25, Φ32, Φ40, Φ50 và Φ63 mm, hỗ trợ lựa chọn theo lực kẹp cần thiết.
- Đế có 4 lỗ bắt bu lông: Dễ cố định trên bàn máy hoặc tấm gá.
- Tay kẹp có vít tỳ điều chỉnh: Hỗ trợ căn chỉnh điểm tiếp xúc với chi tiết trong phạm vi kết cấu cho phép.
Ứng dụng xy lanh kẹp xoay ACK
- Đồ gá gia công: Kẹp giữ chi tiết tại vị trí đã được định vị.
- Máy lắp ráp: Giữ phôi trong quá trình thao tác, lắp ghép.
- Cơ cấu cấp phôi: Phối hợp kẹp, nhả với chu kỳ đưa phôi vào và lấy phôi ra.
- Bàn gá kiểm tra: Giữ chi tiết để thực hiện các bước kiểm tra phù hợp.
Chọn đúng cỡ ben khí ACK cho vị trí kẹp
Nên chọn model theo lực giữ phôi cần thiết, hướng mở tay kẹp và khoảng trống lắp đặt. Không nên chỉ dựa vào đường kính piston hoặc chọn áp suất cao để tăng lực; chiều dài tay kẹp và tải tác động cũng cần nằm trong giới hạn của nhà cung cấp.
Có thể kết hợp ACK với van điện từ khí nén, van tiết lưu và bộ lọc điều áp để điều khiển chu trình, điều chỉnh tốc độ và áp suất cấp. Đầu nối phải phù hợp ren M5 hoặc PT1/8 của từng cỡ xi lanh.
