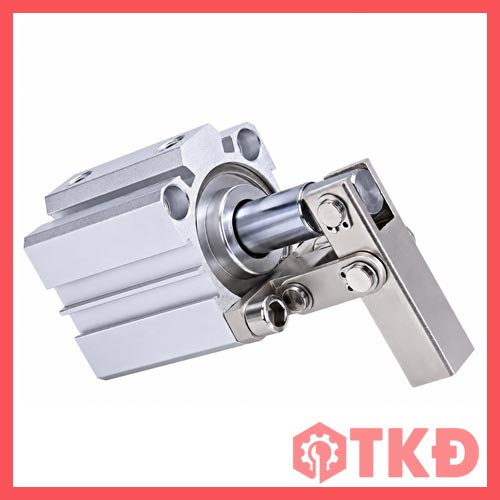

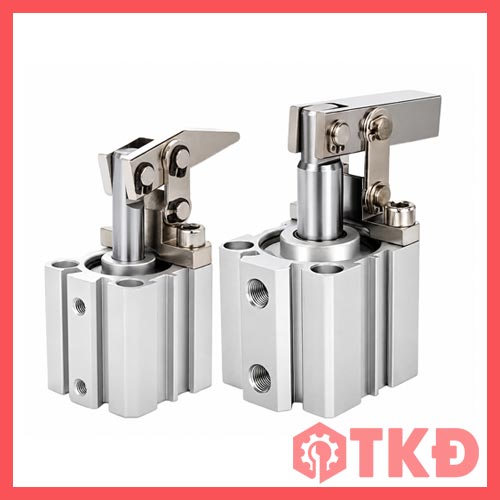

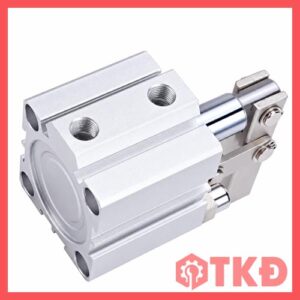

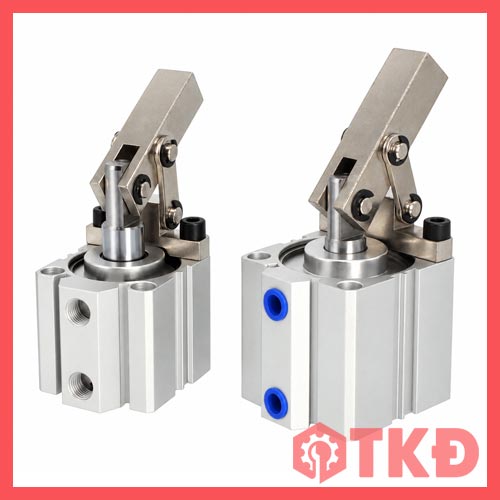

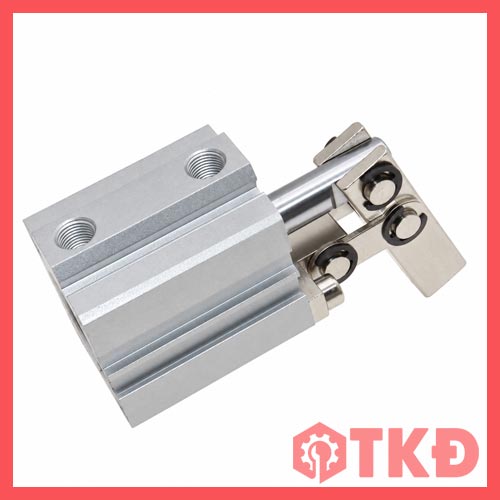

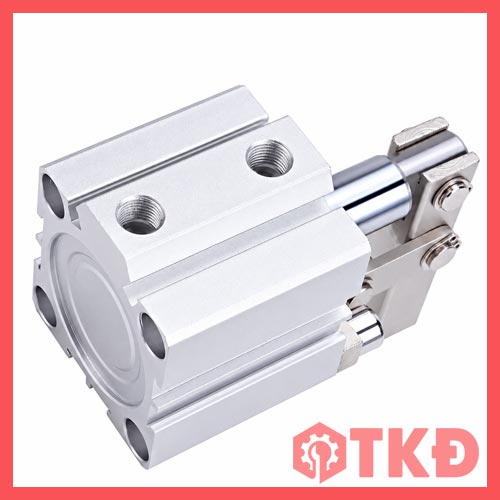

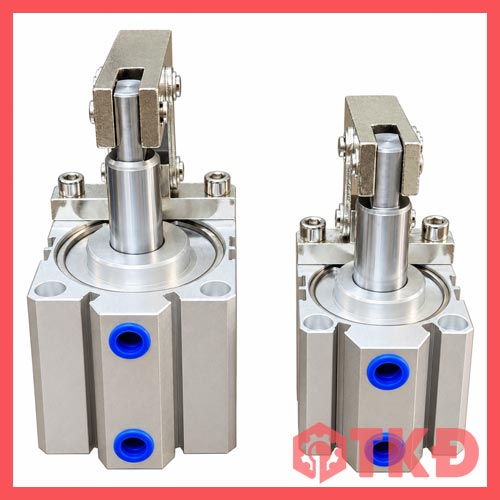

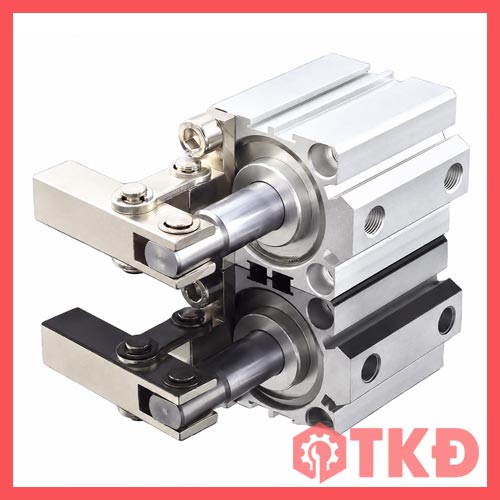

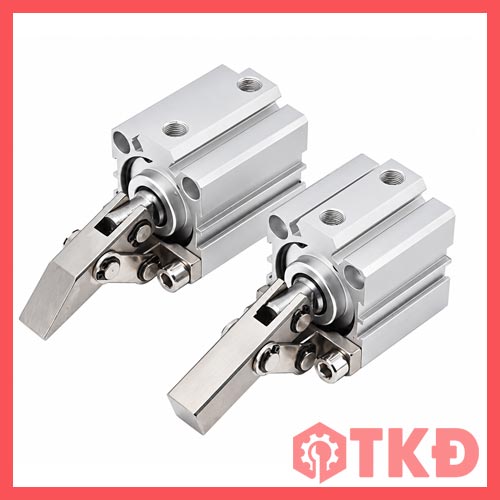

Xi lanh kẹp khí nén kiểu đòn bẩy JGL / ALC PVN dùng để kẹp giữ phôi trên đồ gá, bàn máy và thiết bị tự động. Sản phẩm sử dụng khí nén điều khiển tay kẹp hạ xuống giữ chi tiết, sau đó nâng lên để nhả phôi. Với các cỡ piston Φ25, Φ32 và Φ40 mm, dòng xi lanh này phù hợp nhiều vị trí gá kẹp có không gian lắp đặt hạn chế.

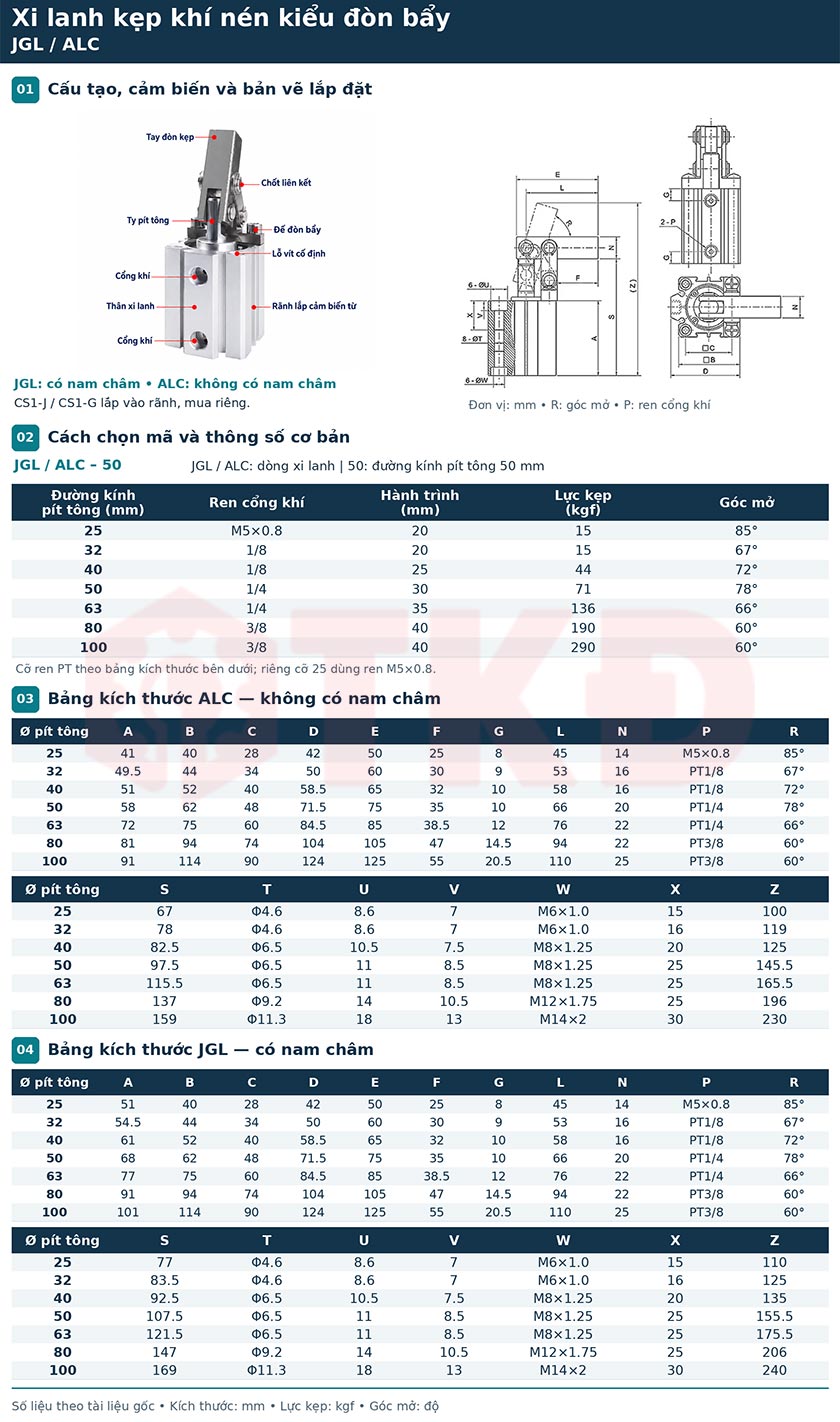

Thông số kỹ thuật xi lanh kẹp khí nén kiểu đòn bẩy JGL / ALC

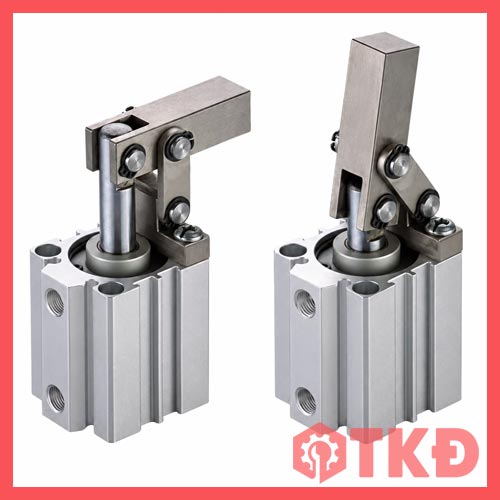

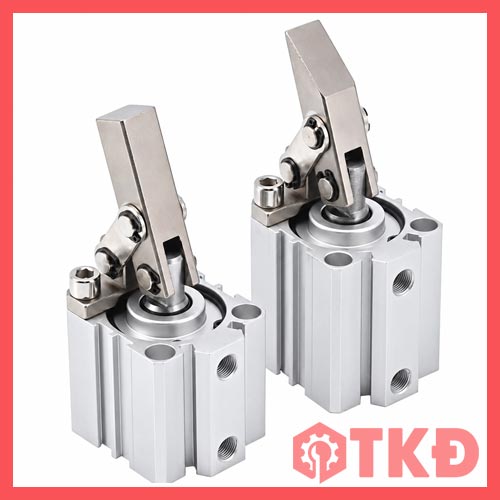

Tay kẹp nâng lên, thuận tiện khi thay phôi

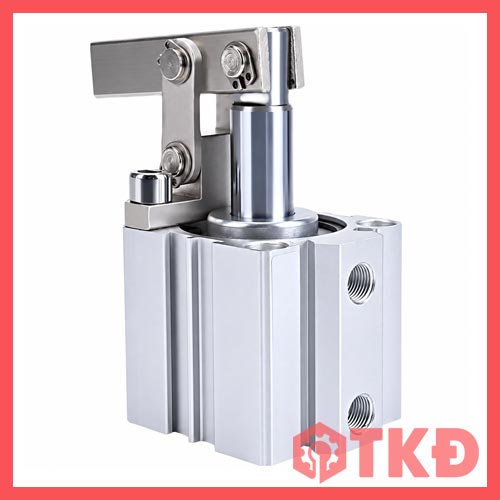

Điểm đáng chú ý của JGL / ALC là cơ cấu đòn bẩy biến chuyển động của ty piston thành thao tác kẹp ép xuống. Khi nhả, tay kẹp nâng lên tạo khoảng trống để đưa phôi vào hoặc lấy chi tiết ra, thuận tiện cho công việc lặp lại trên đồ gá.
So với xi lanh khí nén chỉ có ty đẩy thẳng, sản phẩm tích hợp sẵn tay kẹp và cơ cấu liên kết, giúp giảm phần cơ khí cần thiết kế thêm. Người dùng vẫn cần bố trí mặt tỳ, vị trí kẹp và khoảng mở phù hợp với hình dạng phôi.
Đặc điểm nổi bật xi lanh búa JGL / ALC
- Tác động kép: Khí nén điều khiển cả chiều kẹp và nhả, thuận tiện phối hợp với van điện từ trong chu trình máy.
- Cơ cấu kẹp tích hợp: Thân xi lanh kết hợp tay đòn, chốt liên kết và đế đỡ, giúp bố trí cụm gá gọn hơn.

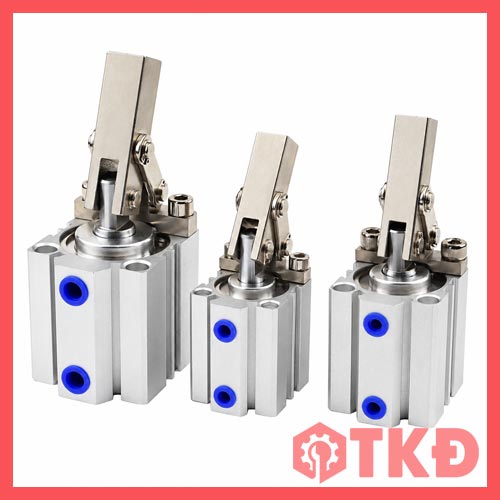

- Nhiều cỡ lựa chọn: Piston Φ25, Φ32 và Φ40 mm đáp ứng các yêu cầu khác nhau về kích thước lắp và khả năng kẹp.
- Có phiên bản hỗ trợ cảm biến: JGL có nam châm, phù hợp khi cần tín hiệu nhận biết vị trí để điều khiển trình tự máy.
Phân biệt JGL và ALC để chọn đúng nhu cầu

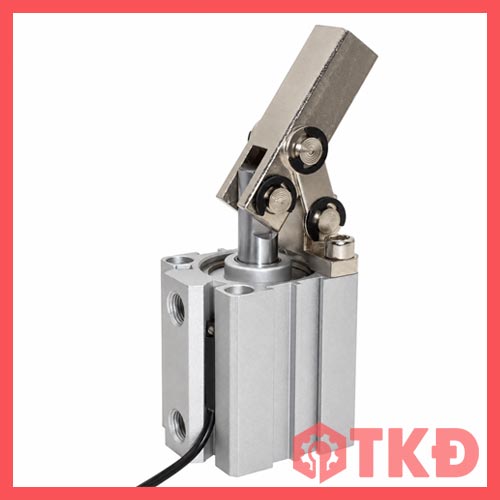

JGL có nam châm bên trong, hỗ trợ lắp cảm biến từ nhận biết vị trí piston. Phiên bản này phù hợp với hệ thống cần đưa tín hiệu về bộ điều khiển trước khi thực hiện bước tiếp theo. Hình tài liệu giới thiệu cảm biến CS1-J và CS1-G, mua riêng và cần kiểm tra rãnh lắp thực tế.
ALC không có nam châm theo quy ước mã trong tài liệu đính kèm, phù hợp khi chỉ cần thao tác kẹp và nhả bằng khí nén. Hai dòng cùng sử dụng nguyên lý đòn bẩy, nhưng kích thước thân có khác biệt; cần đối chiếu bản vẽ trước khi thay thế.
Ứng dụng trong gá kẹp và tự động hóa
JGL / ALC có thể dùng để giữ chi tiết trên đồ gá lắp ráp, gá kiểm tra hoặc các trạm thao tác tự động. Cơ cấu tay kẹp nâng hạ phù hợp với vị trí cần ép phôi xuống mặt tỳ và thường xuyên thay chi tiết. Khả năng sử dụng thực tế phụ thuộc lực giữ yêu cầu, độ cứng của đồ gá và tải phát sinh trong quá trình làm việc.
Tư vấn chọn xi lanh kẹp JGL / ALC
Khi chọn mua, cần kiểm tra đường kính piston, khoảng mở tay kẹp, kích thước lắp và nhu cầu sử dụng cảm biến. Lực kẹp còn phụ thuộc áp suất cấp và vị trí tiếp xúc trên tay đòn, vì vậy cần đối chiếu điều kiện làm việc thực tế.
