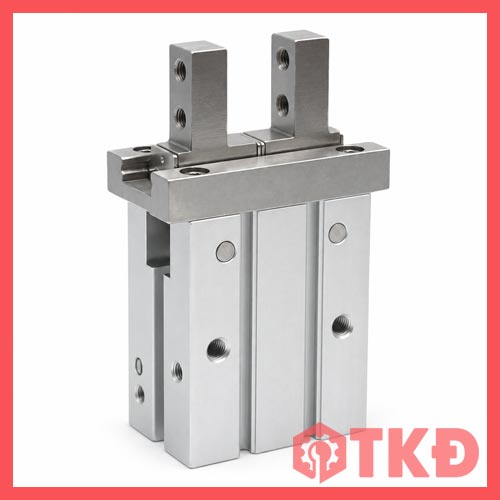

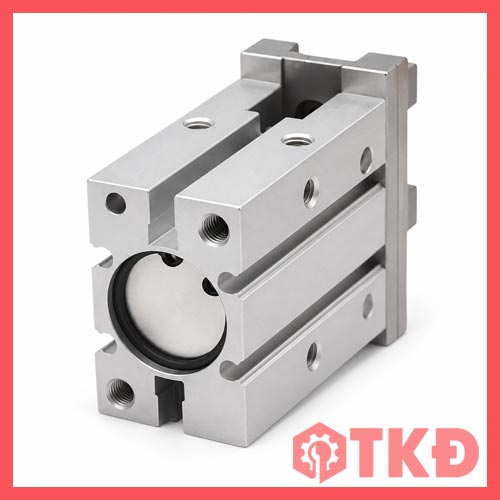

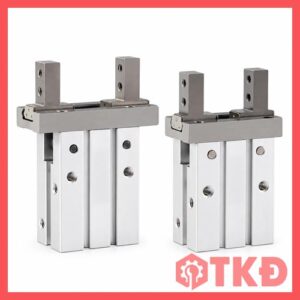

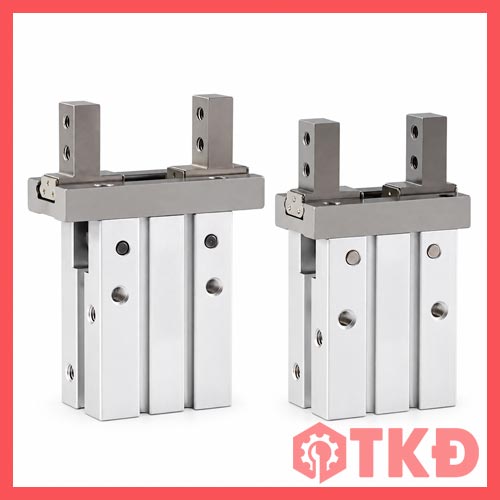

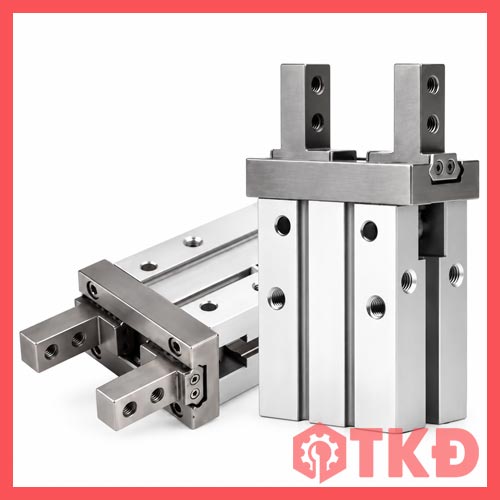

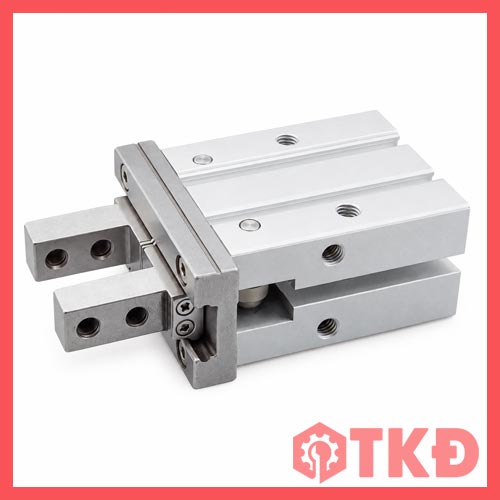

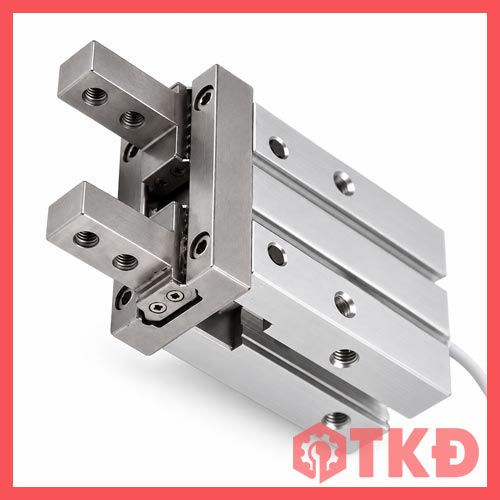

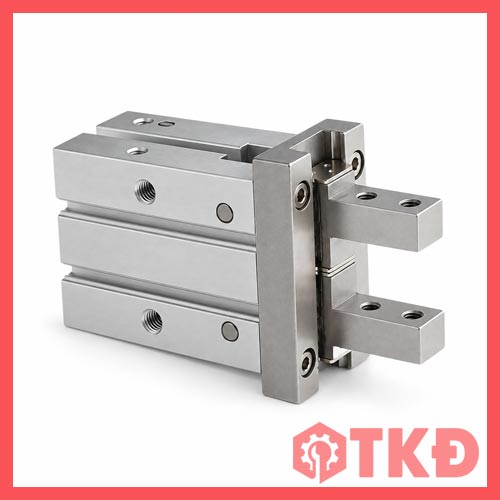

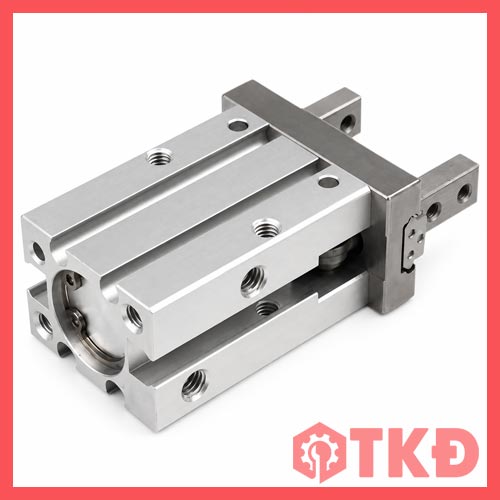

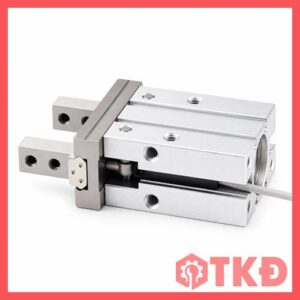

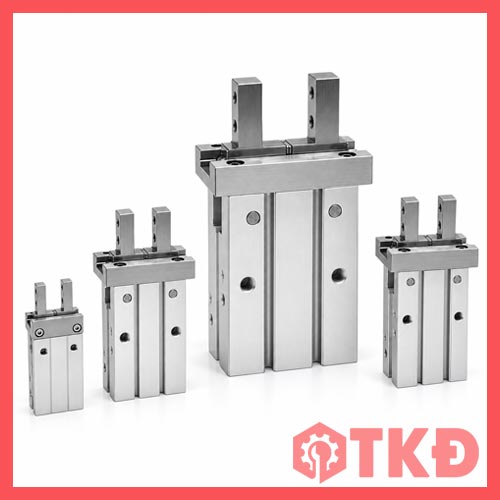

Xi lanh kẹp khí nén song song MHZL2 PVN là bộ kẹp hai ngàm, dùng để giữ và di chuyển phôi trong cơ cấu tự động hóa. Thiết kế hành trình dài giúp tăng khoảng mở ngàm, thuận tiện khi cần khoảng trống để tiếp cận, kẹp giữ và nhả sản phẩm. Dòng sản phẩm gồm các mã MHZL2-10D, MHZL2-16D, MHZL2-20D và MHZL2-25D.

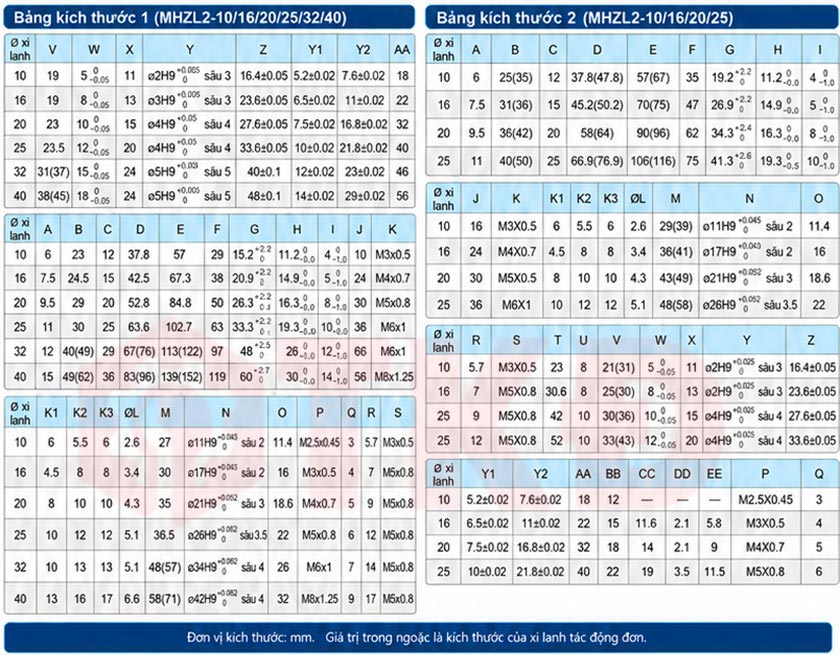

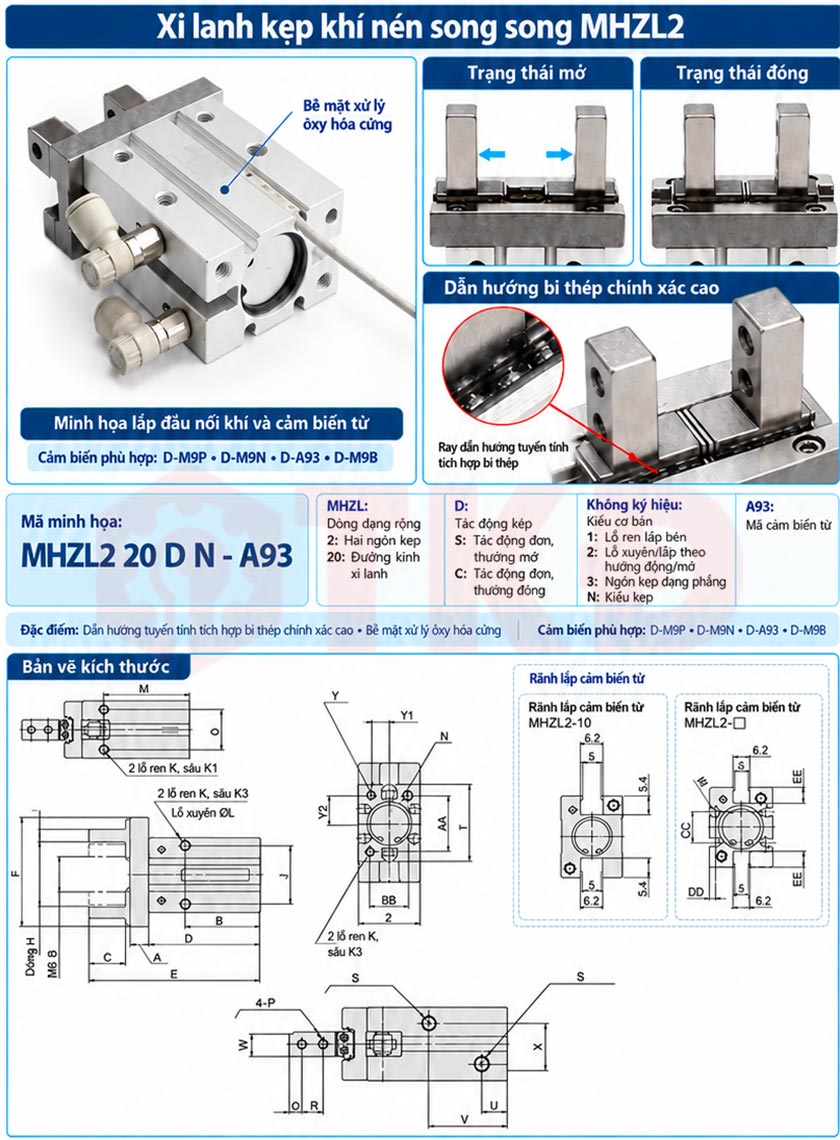

Thông số kỹ thuật xi lanh kẹp khí nén song song MHZL2
Khoảng mở ngàm rộng hơn giúp việc gắp phôi thuận tiện hơn
Khi chọn bộ kẹp, ngoài lực giữ phôi, khoảng mở ngàm cũng ảnh hưởng trực tiếp đến khả năng tiếp cận sản phẩm. MHZL2 có tổng hành trình hai ngàm từ 8 đến 22 mm tùy model, phù hợp với cơ cấu cần khoảng đóng mở lớn hơn dòng MHZ2 tiêu chuẩn cùng cỡ piston.
Hai ngàm chuyển động song song, đối xứng, hỗ trợ giữ phôi cân giữa cơ cấu kẹp. Khi kết hợp với đầu kẹp được gia công phù hợp, sản phẩm có thể đáp ứng nhiều hình dạng chi tiết và yêu cầu bố trí trên máy.
Đặc điểm nổi bật xy lanh kẹp khí nén hai ngàm MHZL2
- Hành trình dài: Tăng khoảng mở để đưa ngàm vào vị trí và nhả phôi thuận tiện.
- Hai ngàm kẹp song song: Hỗ trợ giữ phôi cân đối trong quá trình gắp, đặt và chuyển vị trí.
- Tác động kép: Khí nén điều khiển cả chiều mở và đóng, phù hợp chu trình vận hành tự động.
- Bốn cỡ piston: Dễ lựa chọn theo kích thước phôi, không gian lắp và yêu cầu của cơ cấu.
- Có thể lắp đầu kẹp theo phôi: Cho phép thiết kế bề mặt tiếp xúc phù hợp, giúp hạn chế trượt hoặc làm hỏng sản phẩm khi lựa chọn đúng.
Ứng dụng xi lanh kẹp MHZL2 trong cơ cấu tự động hóa
MHZL2 phù hợp với các công việc gắp, giữ và chuyển phôi khi hành trình, lực kẹp và tải cho phép đáp ứng yêu cầu thực tế, chẳng hạn:
- Gắp và đặt chi tiết trên máy lắp ráp, máy đóng gói.
- Giữ phôi trong công đoạn kiểm tra hoặc định vị.
- Chuyển sản phẩm giữa băng tải và vị trí thao tác.
- Làm bộ kẹp cho tay máy trong dây chuyền sản xuất.
Chọn đúng bộ kẹp MHZL2 để giữ phôi ổn định
Việc chọn MHZL2 cần dựa trên khối lượng, kích thước, bề mặt phôi và tốc độ di chuyển. Đầu kẹp càng dài hoặc điểm tiếp xúc càng xa thân, khả năng giữ phôi càng cần được kiểm tra kỹ. Không nên chọn model chỉ dựa vào đường kính piston hoặc khoảng mở ngàm.

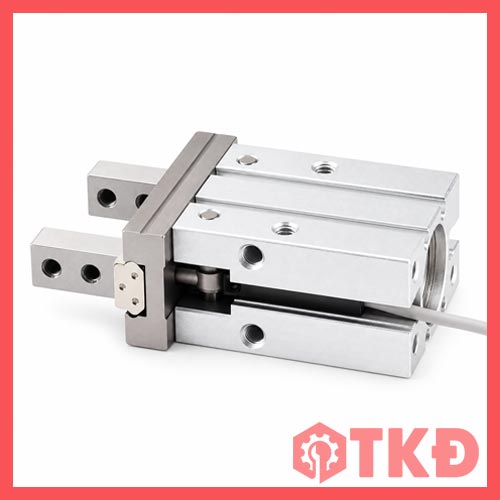

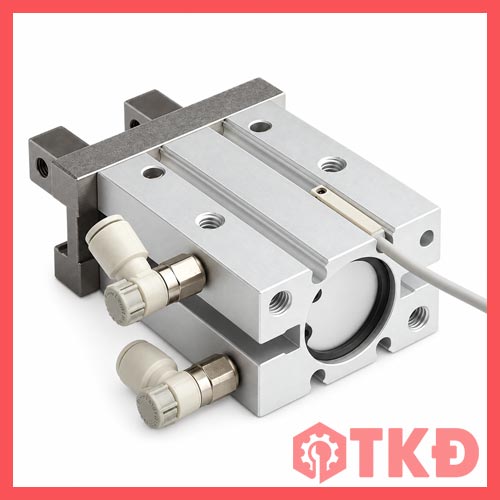

Khi lắp đặt, có thể kết hợp van điện từ khí nén, van tiết lưu, bộ lọc điều áp và đầu nối khí nén phù hợp để điều khiển chu trình, điều chỉnh tốc độ và duy trì nguồn khí ổn định. Nếu cần tín hiệu xác nhận trạng thái, cần kiểm tra loại cảm biến tương thích với model thực tế.
Tư vấn lựa chọn tay kẹp song song khí nén MHZL2
Thủy Khí Điện cung cấp xi lanh kẹp khí nén song song MHZL2 PVN theo nhu cầu sử dụng. Khách hàng nên gửi mã cần thay thế hoặc thông tin phôi, khoảng mở yêu cầu và vị trí lắp để được hỗ trợ đối chiếu model.
