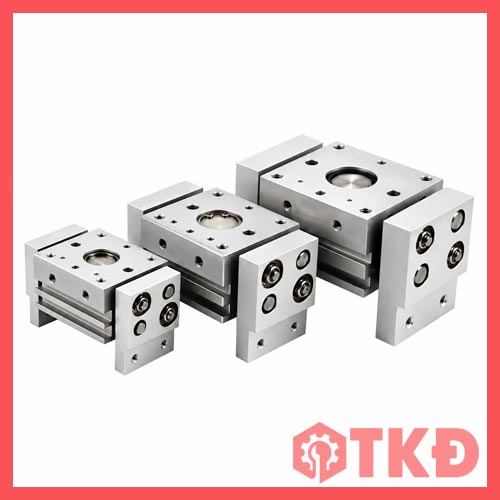

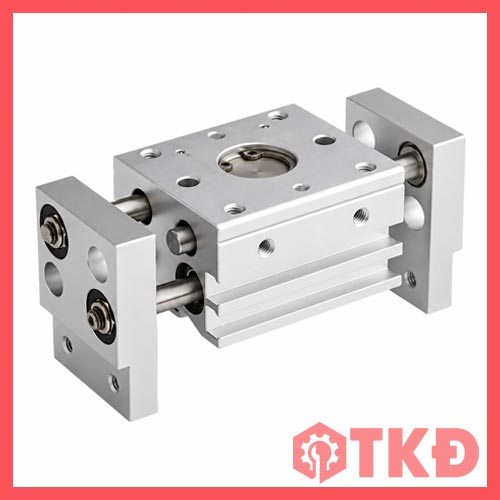

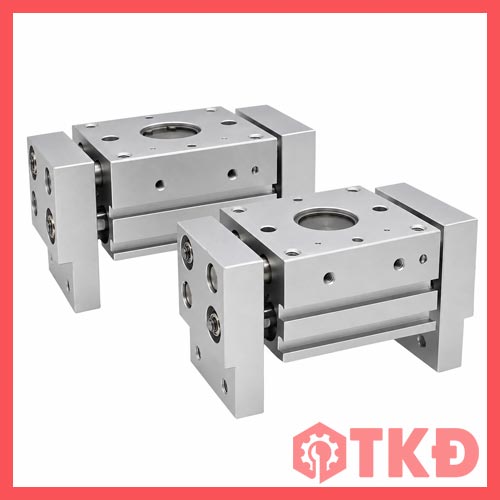

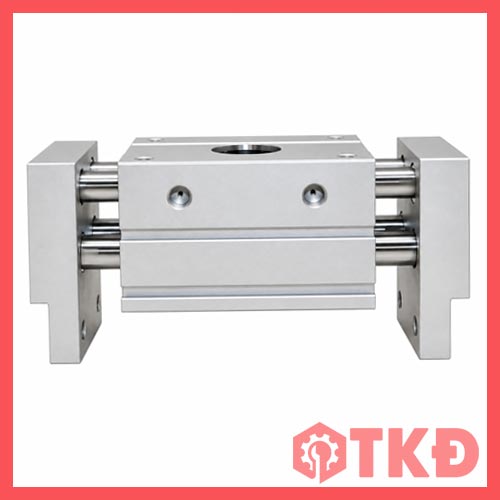

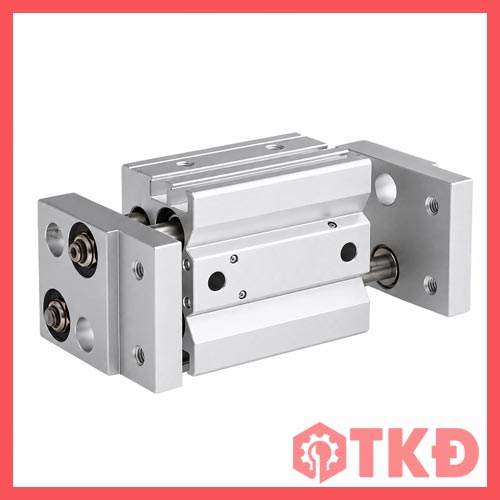

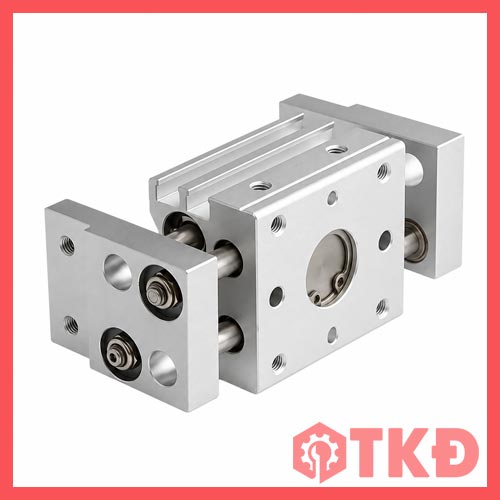

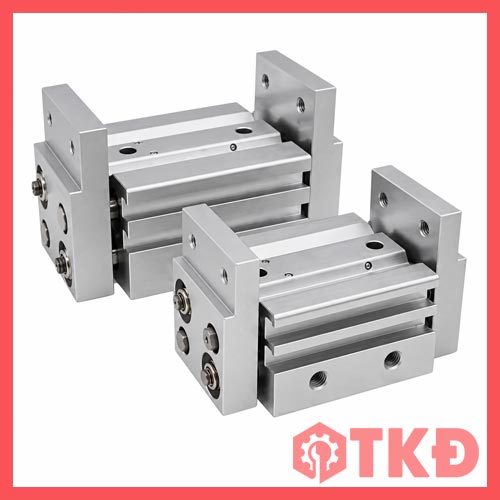

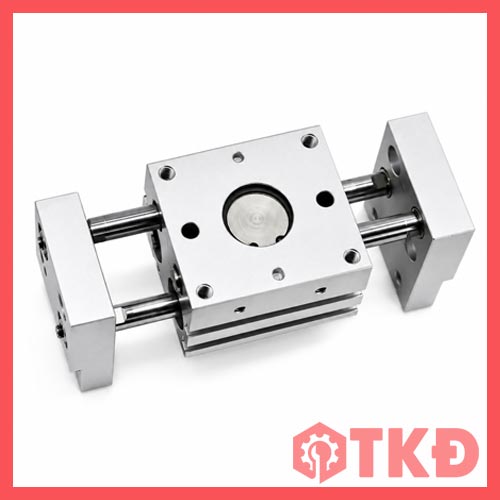

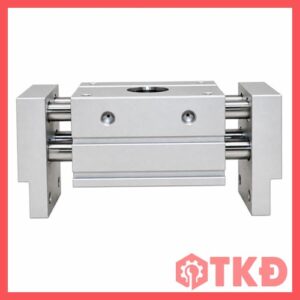

Xi lanh kẹp khí nén song song MHL2 của PVN là dòng kẹp hai ngàm kiểu mở rộng, dùng để giữ và gắp chi tiết trong hệ thống tự động hóa. Hai ngàm chuyển động tịnh tiến song song, phù hợp với cơ cấu cần khoảng mở lớn và thao tác kẹp theo hai phía của phôi.

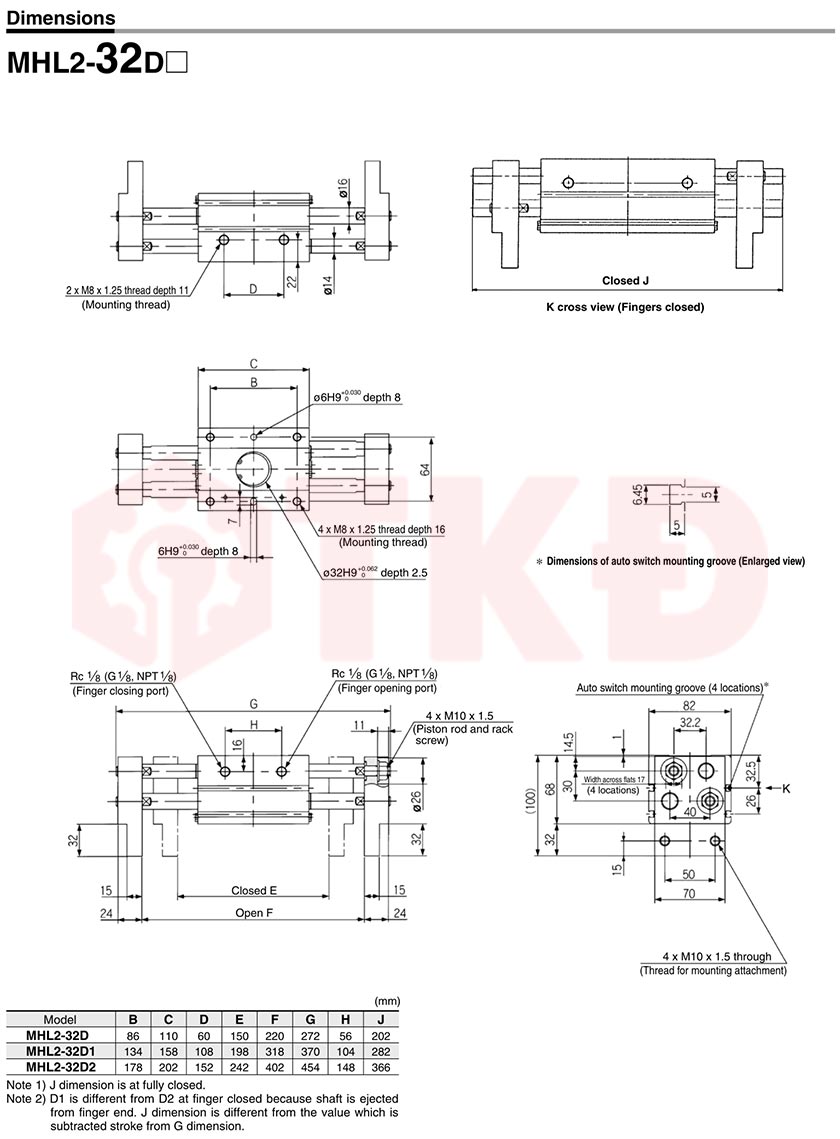

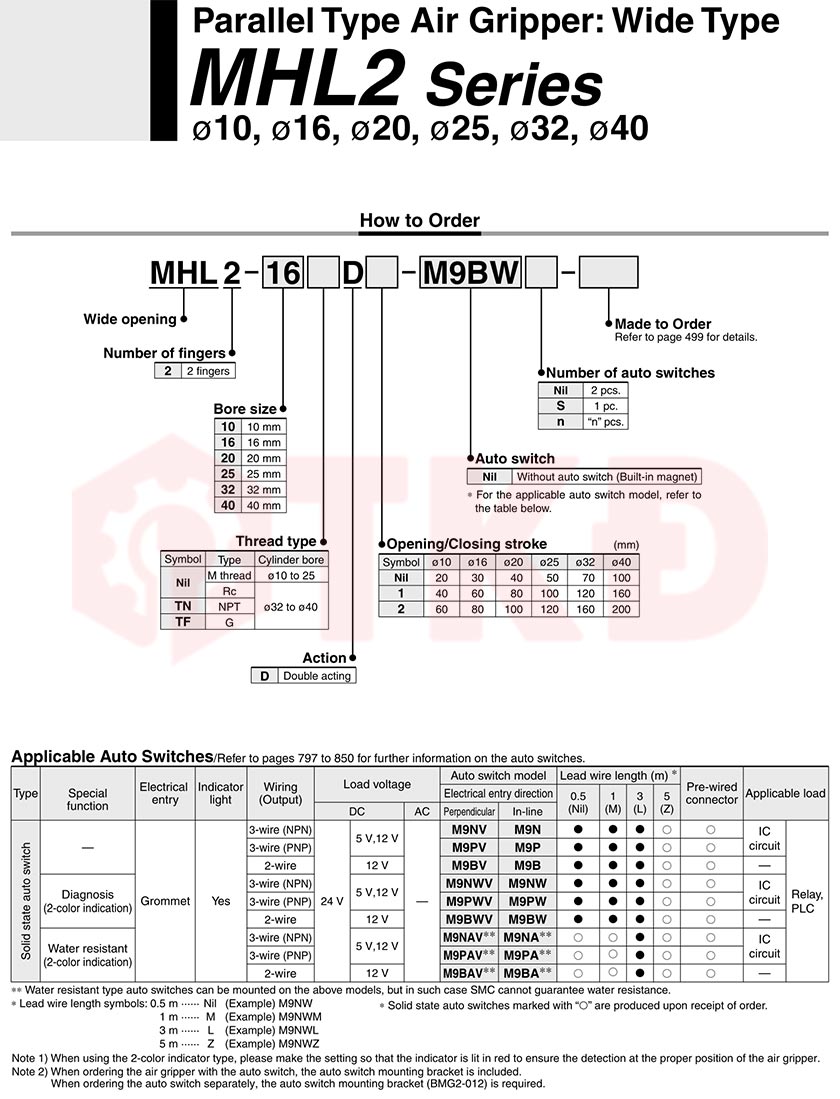

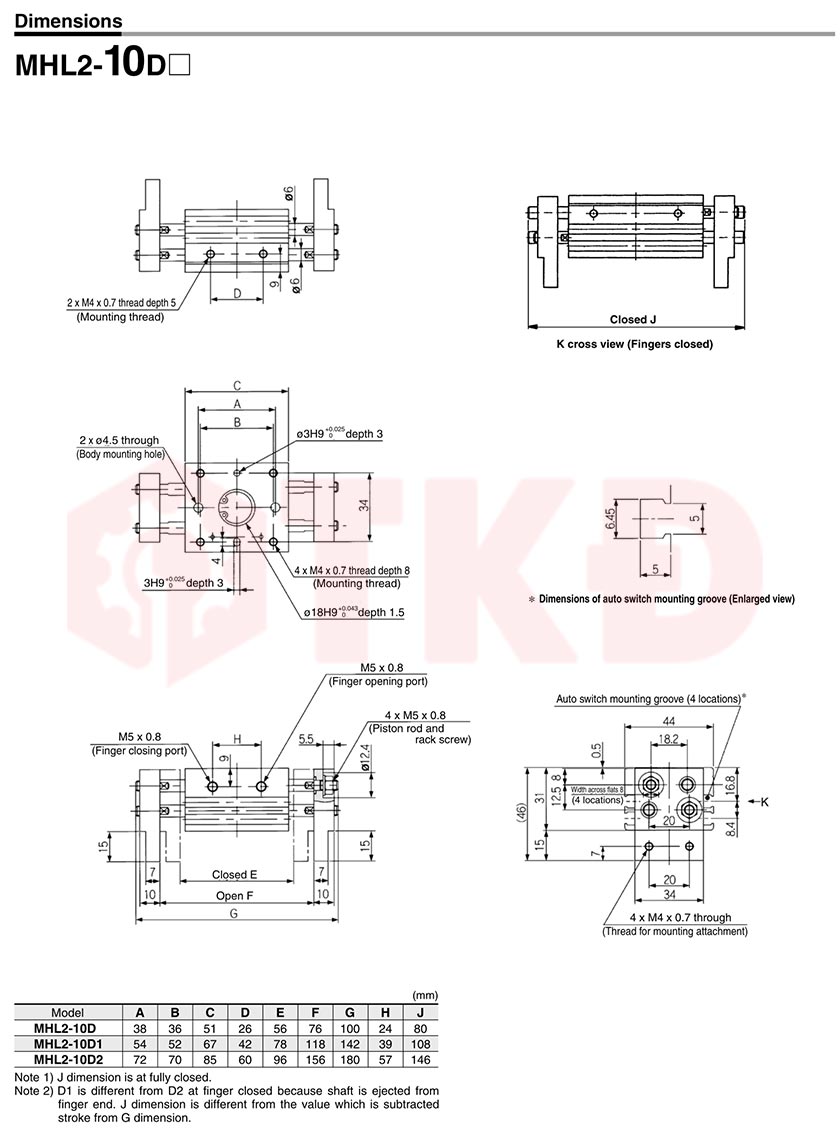

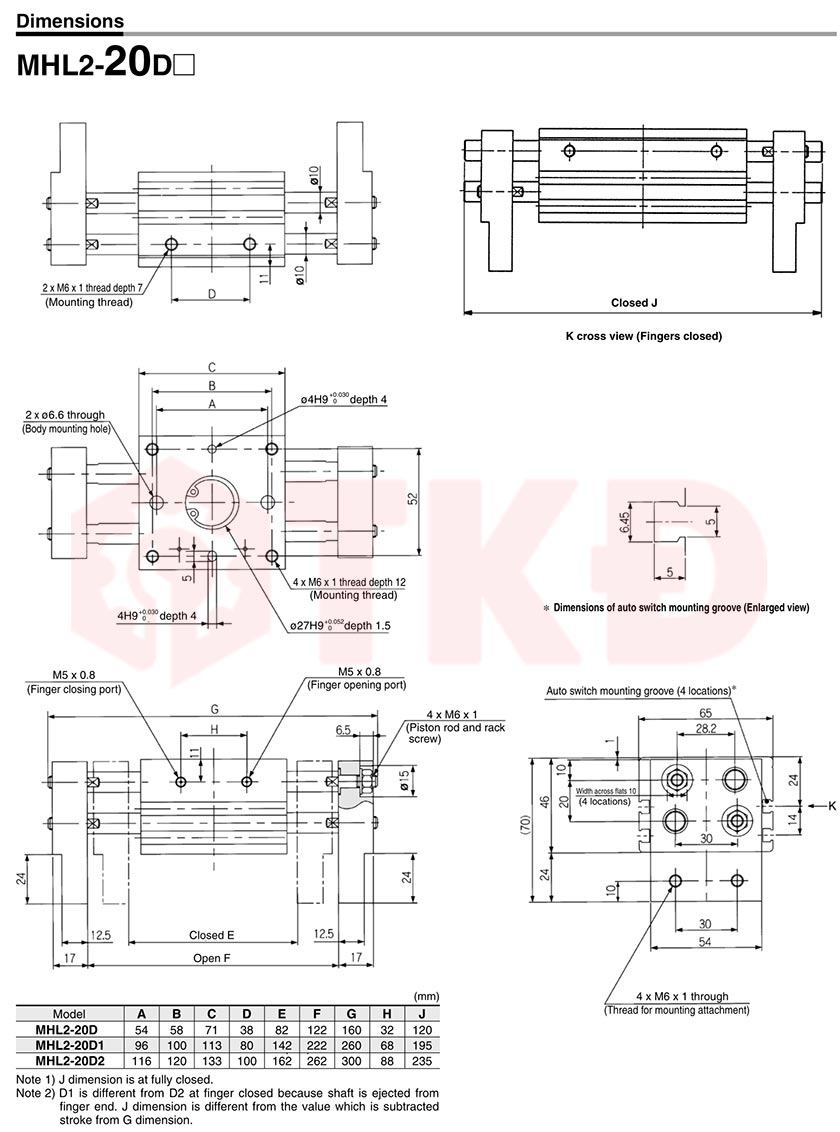

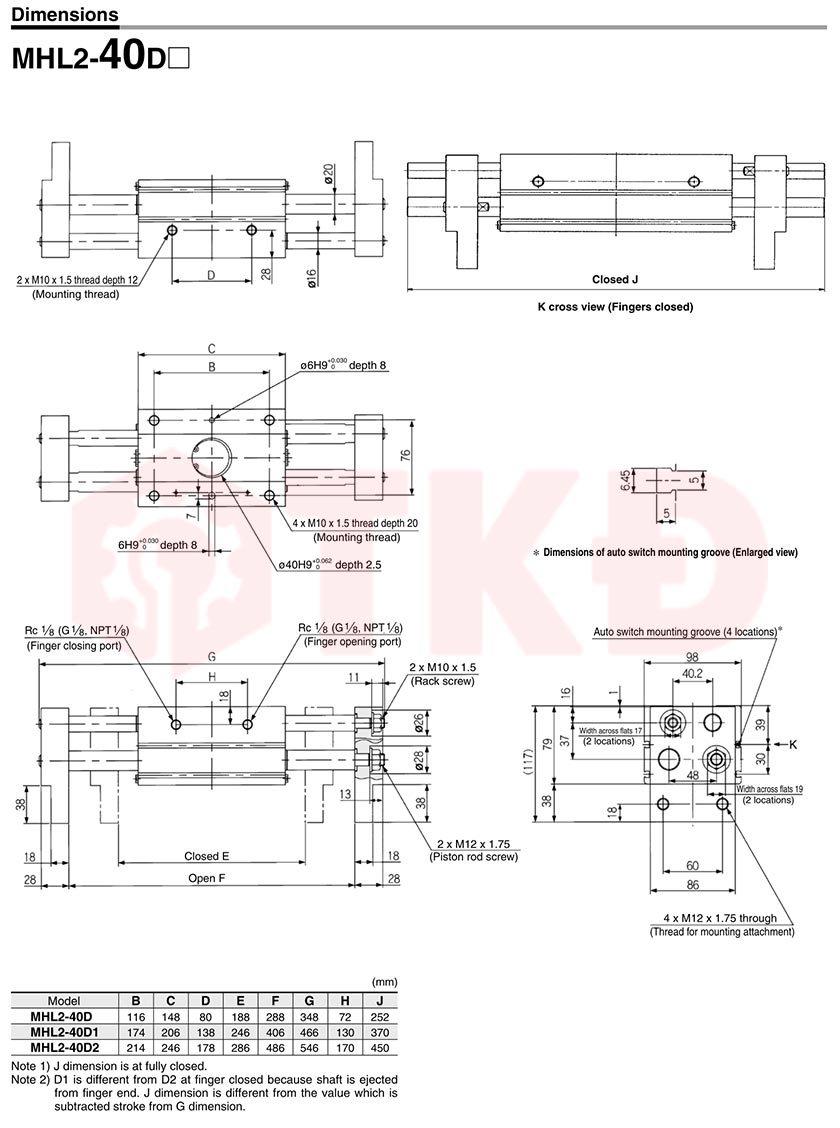

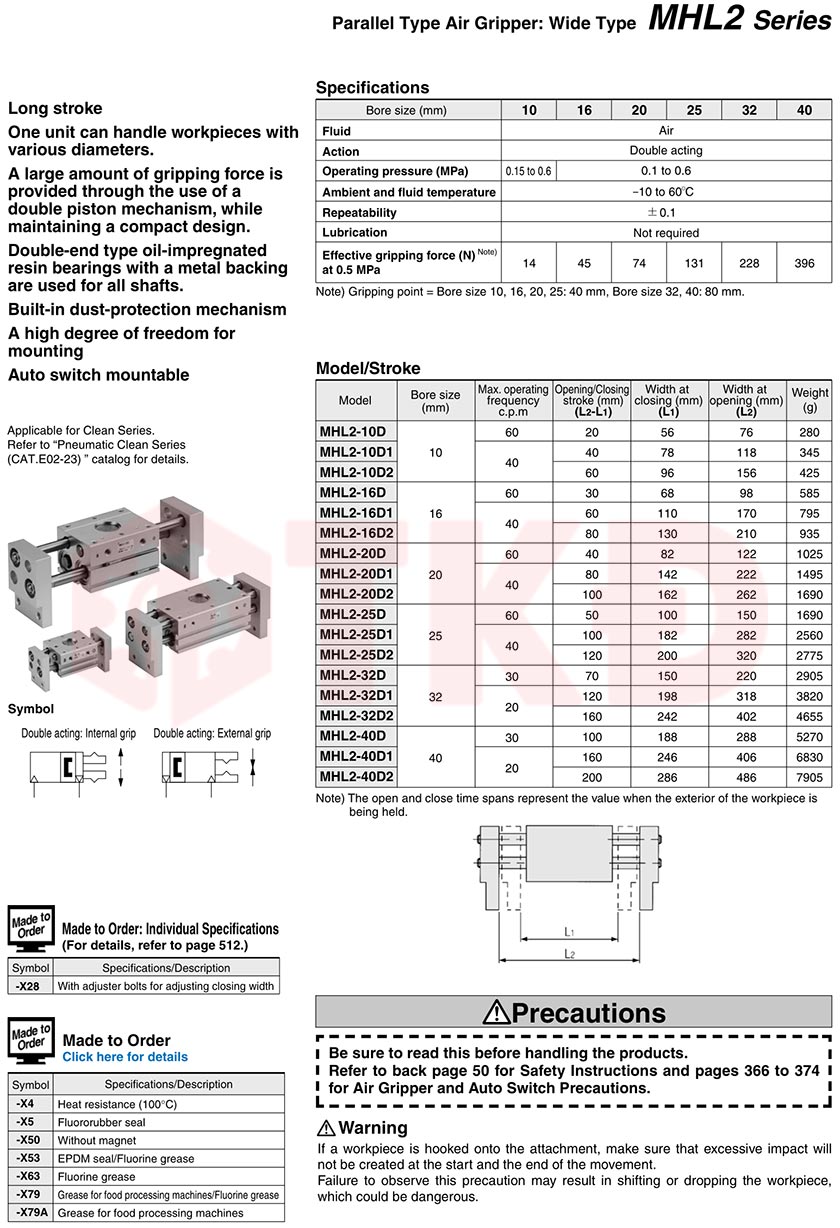

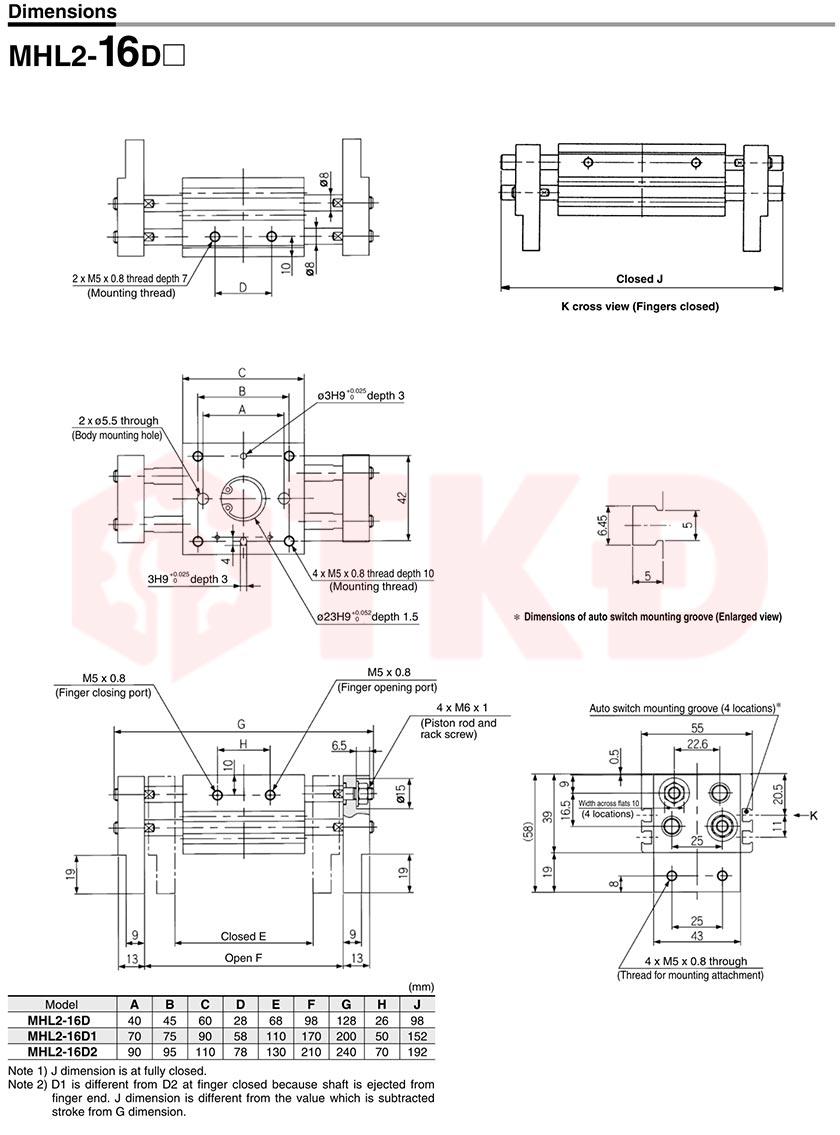

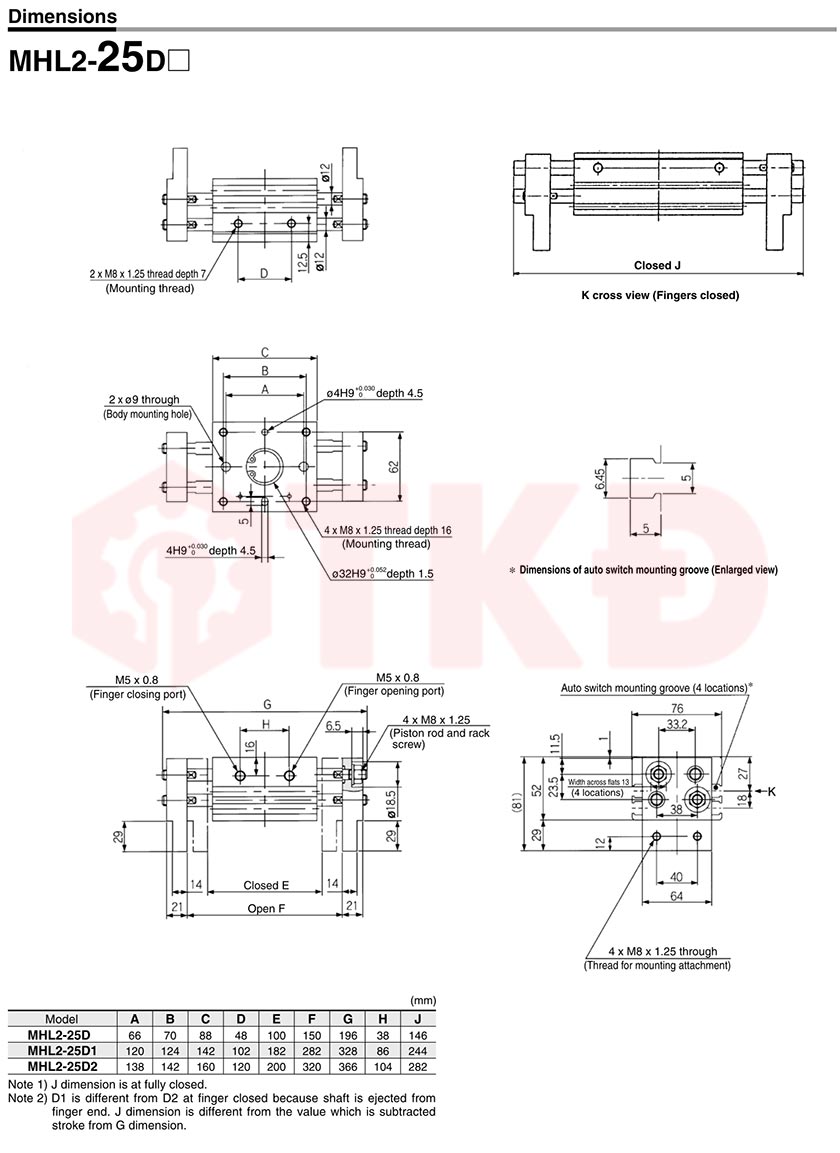

Thông số kỹ thuật xi lanh kẹp khí nén song song MHL2
Khoảng mở lớn giúp linh hoạt khi thay đổi kích thước phôi
Khi một công đoạn phải xử lý nhiều kích thước chi tiết, khoảng mở của ngàm ảnh hưởng trực tiếp đến khả năng tiếp cận và giữ phôi. MHL2 có các phiên bản D1 và D2, giúp lựa chọn hành trình phù hợp với không gian thao tác và kích thước sản phẩm.
Chuyển động kẹp song song giúp giữ hướng tiếp xúc của hai ngàm trong quá trình đóng mở. Người dùng có thể thiết kế đầu kẹp theo hình dạng phôi để tăng độ phù hợp khi gắp, giữ hoặc chuyển chi tiết giữa các công đoạn.
Đặc điểm nổi bật xi lanh khí nén kẹp song song
- Hai ngàm kẹp song song: Phù hợp giữ chi tiết có hai mặt đối diện và các đầu kẹp được gia công theo phôi.
- Hành trình mở rộng: Tạo khoảng tiếp cận thuận tiện cho chi tiết có kích thước khác nhau.
- Tác động kép: Khí nén điều khiển cả chiều đóng và mở, thuận tiện phối hợp với chu trình máy.

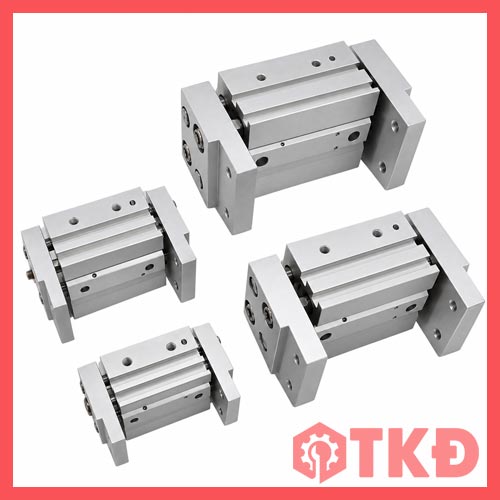

- Nhiều cỡ lựa chọn: Danh sách PVN có các cỡ từ Φ10 đến Φ40, gồm phiên bản D1 và D2.
Ứng dụng ben hơi MHL2 trong cơ cấu gắp và giữ phôi
MHL2 phù hợp để xem xét sử dụng trong máy lắp ráp, cơ cấu cấp phôi, dây chuyền đóng gói và bộ gắp chuyển sản phẩm. Khả năng kẹp ngoài hoặc kẹp trong phụ thuộc vào thiết kế đầu kẹp, hình dạng chi tiết và điều kiện làm việc.
Chọn đúng MHL2 để kẹp chắc và phù hợp không gian máy
Khi chọn xi lanh, cần kiểm tra khối lượng phôi, bề mặt tiếp xúc, khoảng mở cần thiết và khoảng cách từ điểm kẹp đến thân xi lanh. Đầu kẹp càng dài càng cần đối chiếu lực kẹp theo điều kiện sử dụng; không nên chọn chỉ dựa vào đường kính piston.
Hành trình đóng mở là mức thay đổi khoảng cách giữa hai ngàm, không phải hành trình riêng của một ngàm. Đồng thời, cần kiểm tra kích thước lắp đặt, chuẩn ren và cấu hình cảm biến để phối hợp với van điện từ khí nén, van tiết lưu và cảm biến từ xi lanh phù hợp.
