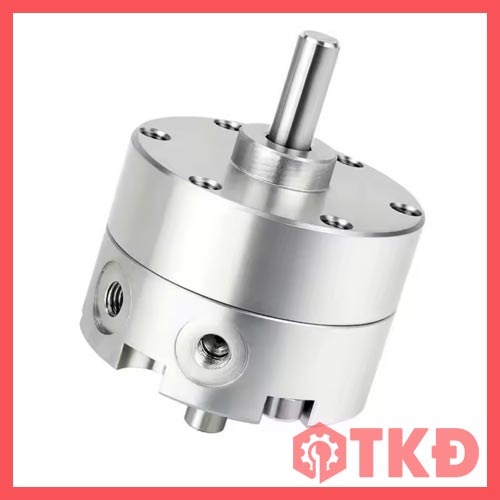

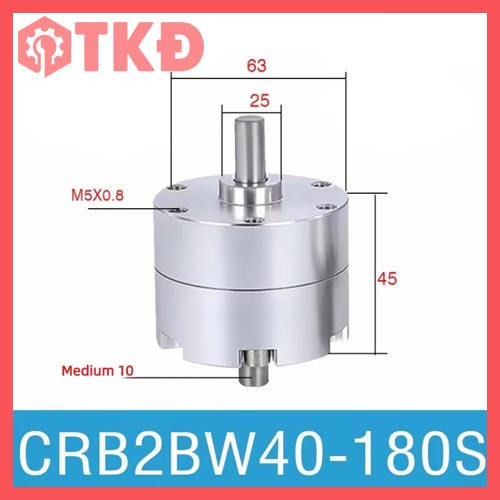

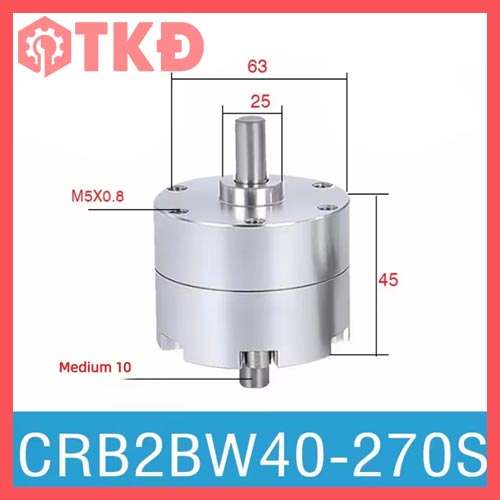

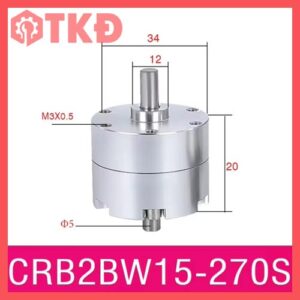

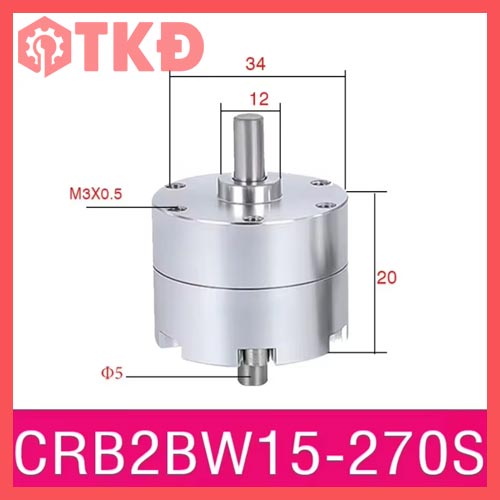

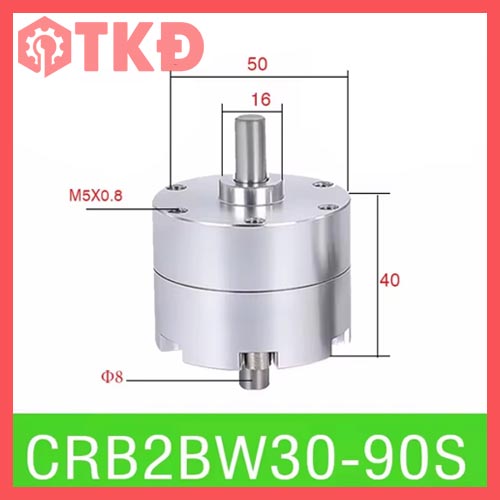

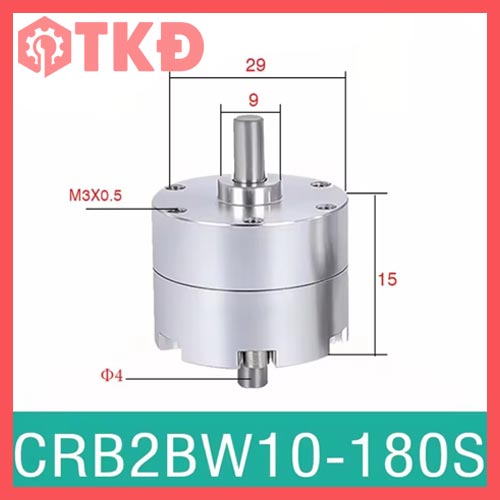

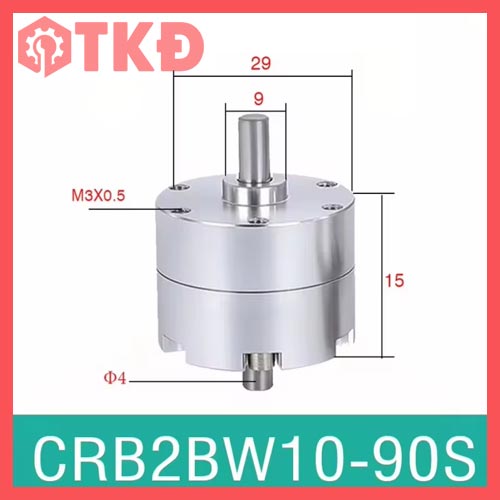

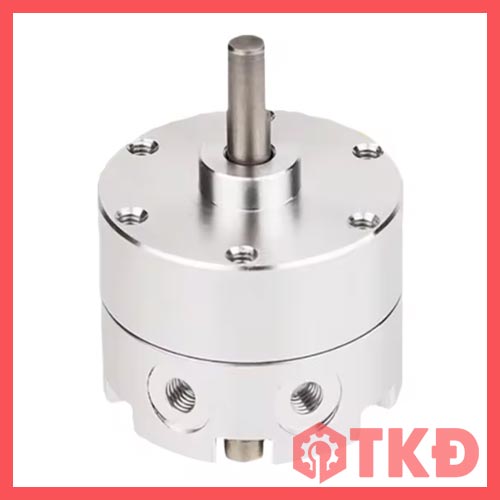

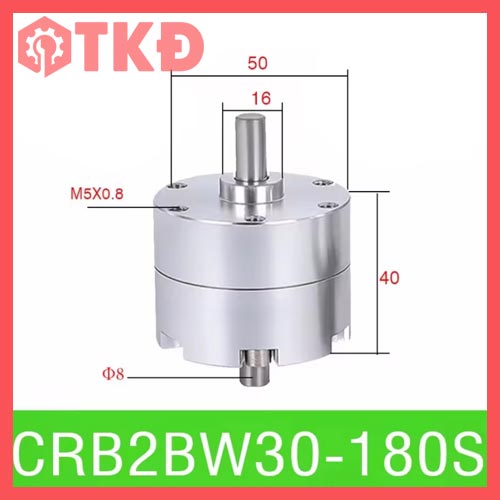

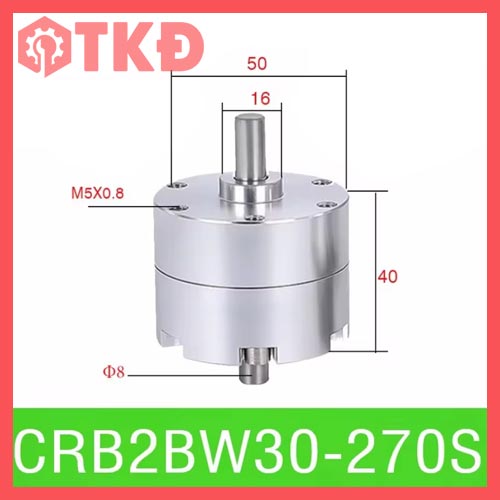

Xi lanh xoay khí nén dạng cánh gạt CRB2BW tạo chuyển động xoay qua lại để lật, đổi hướng hoặc xoay chi tiết trong máy tự động. Sản phẩm PVN kiểu SMC có các cỡ 10, 15, 20, 30, 40 với góc xoay 90°, 180° và 270°, thuận tiện lựa chọn theo không gian lắp đặt và yêu cầu chuyển động.

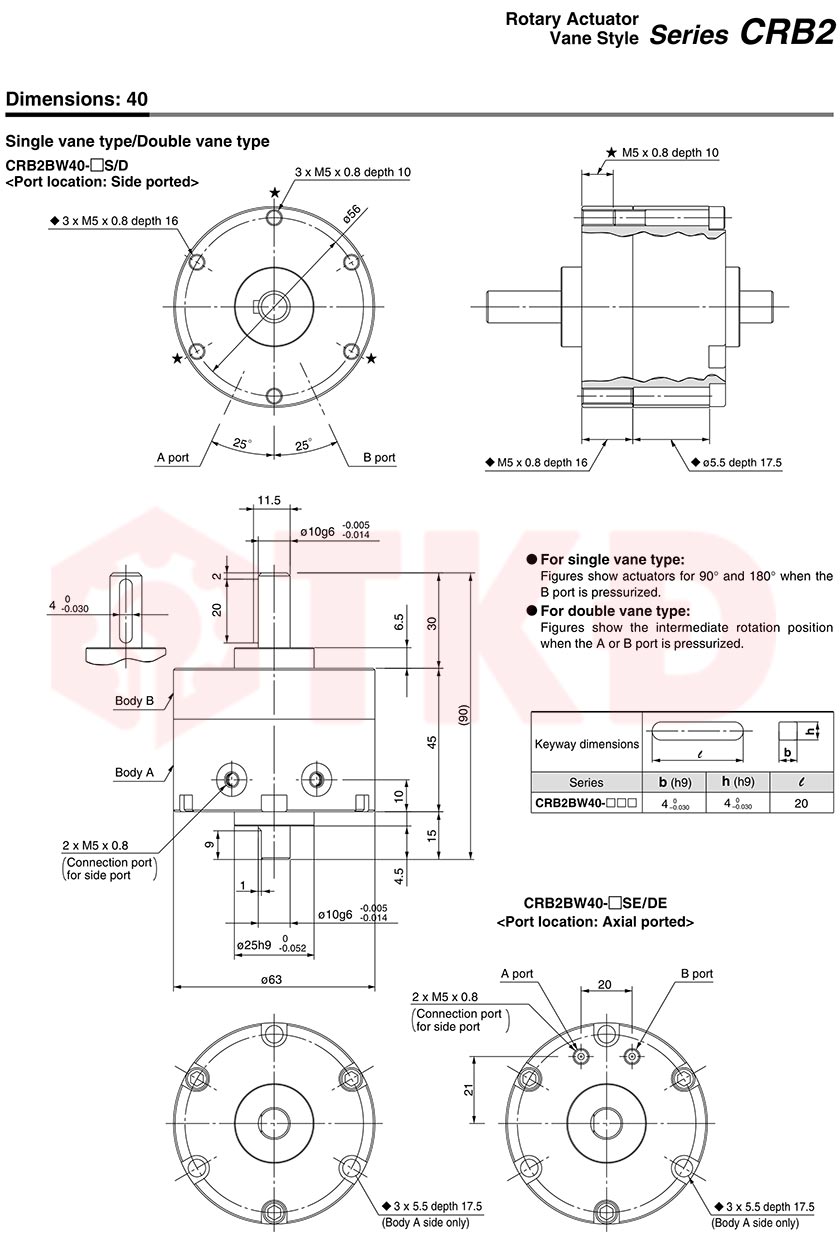

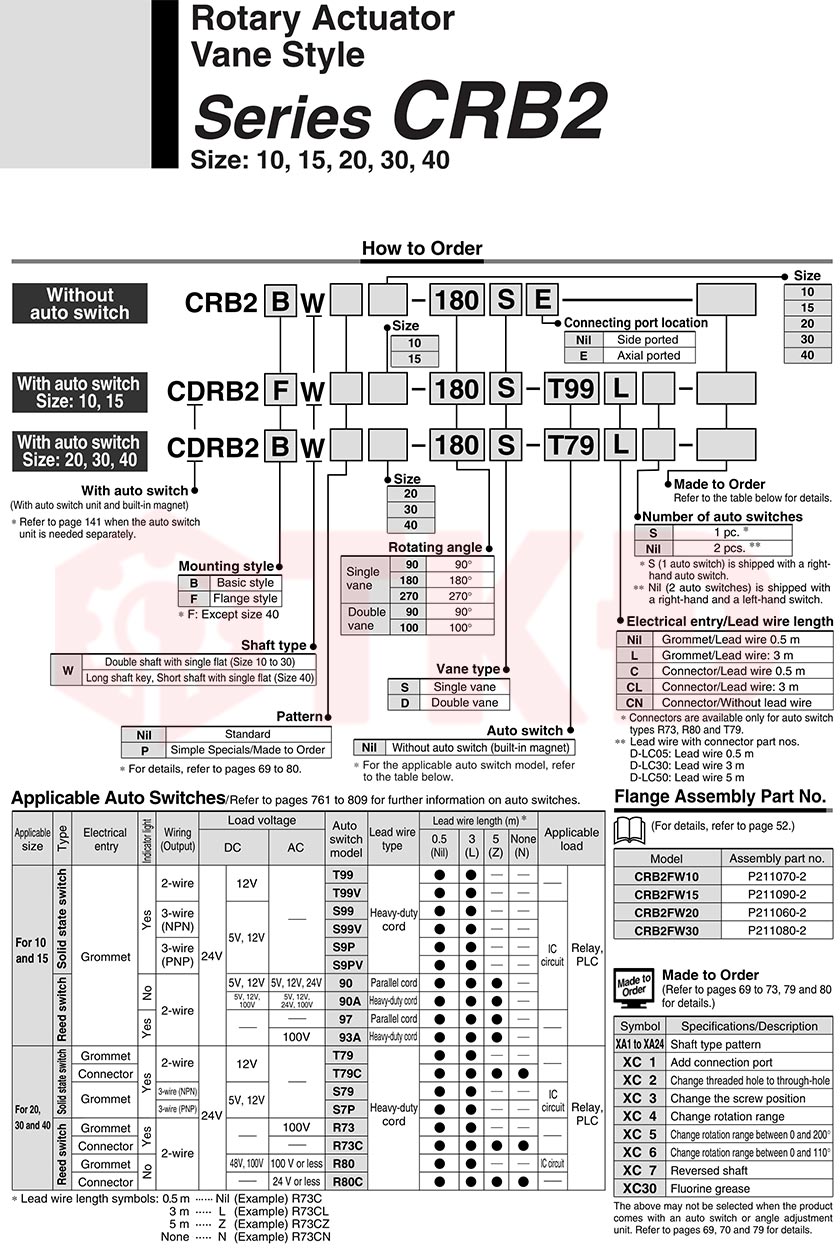

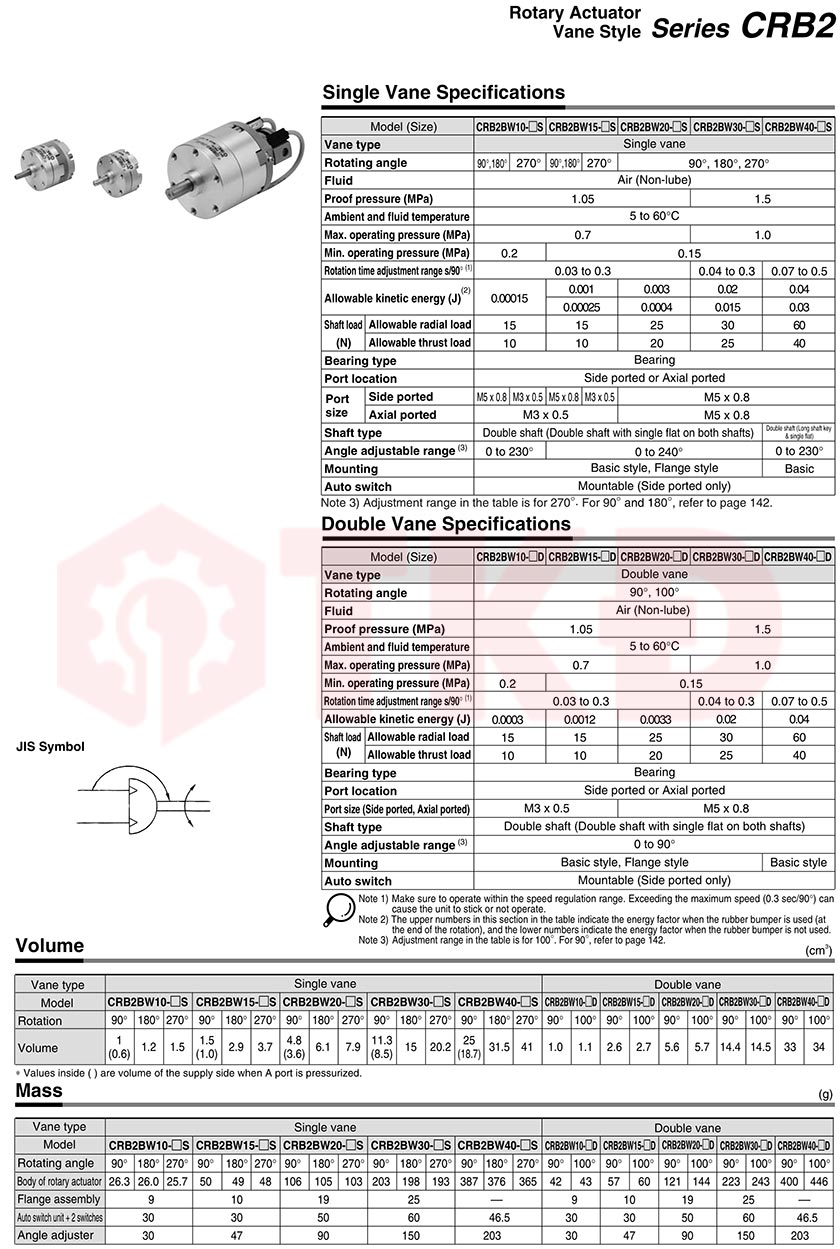

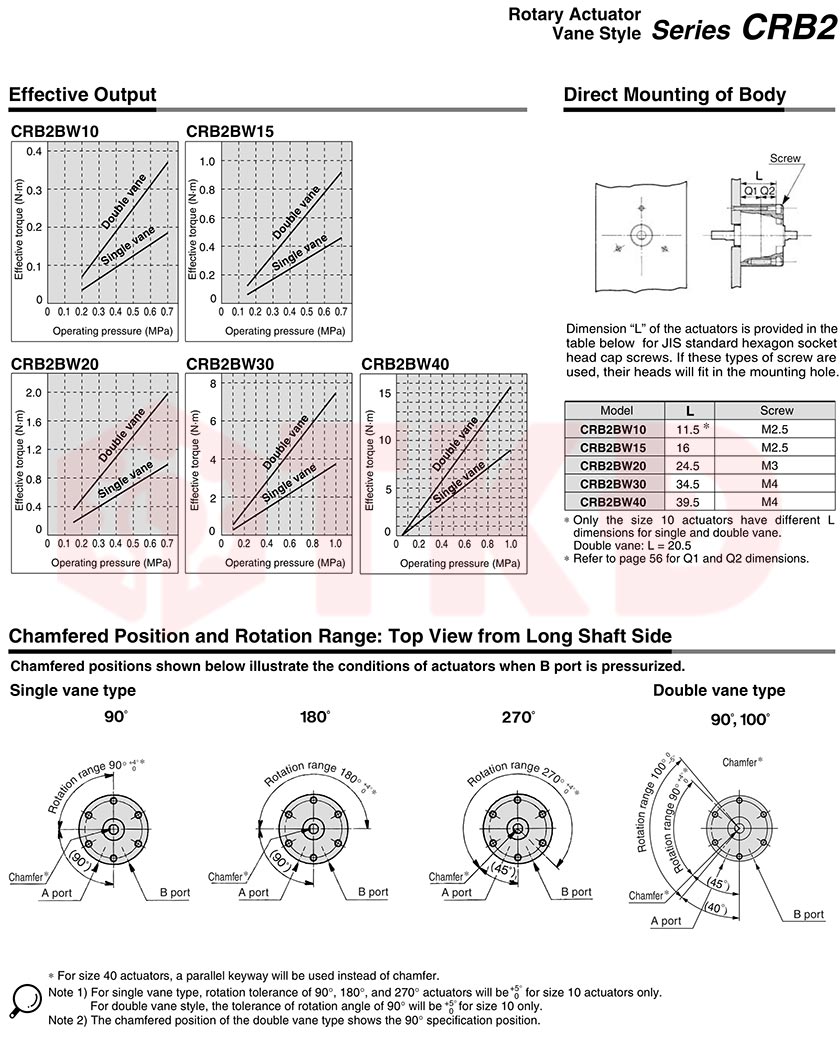

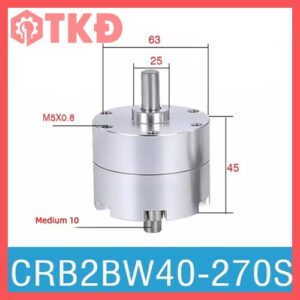

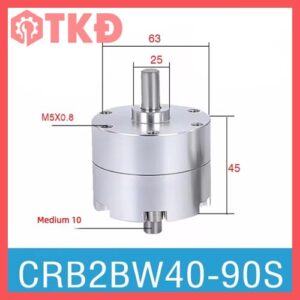

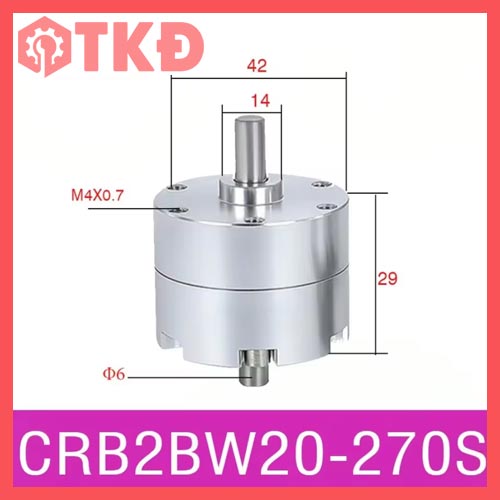

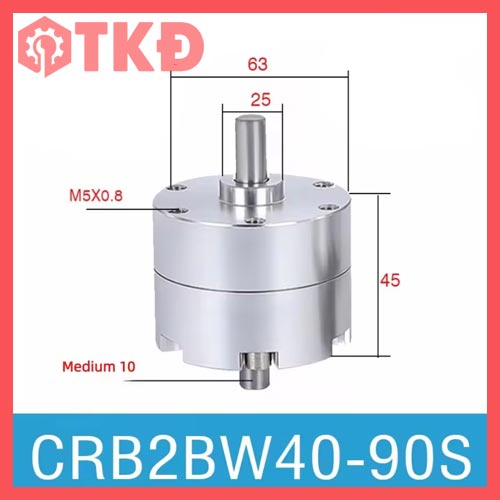

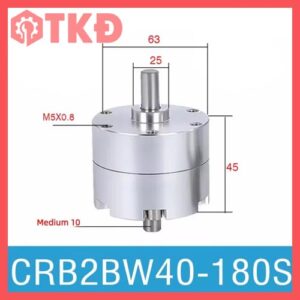

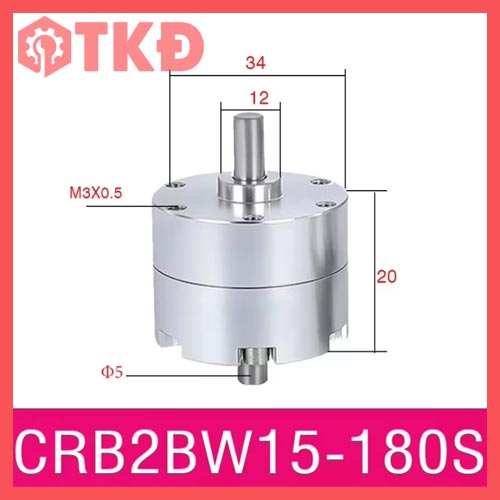

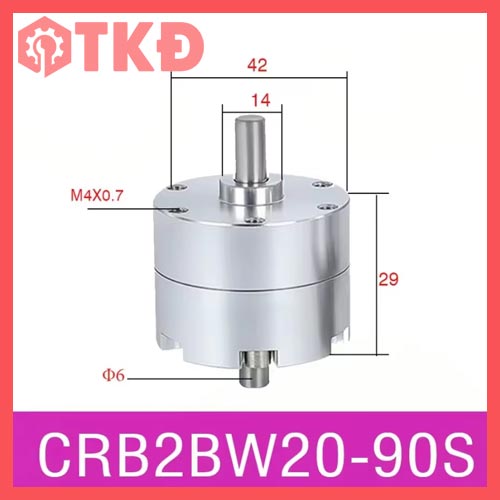

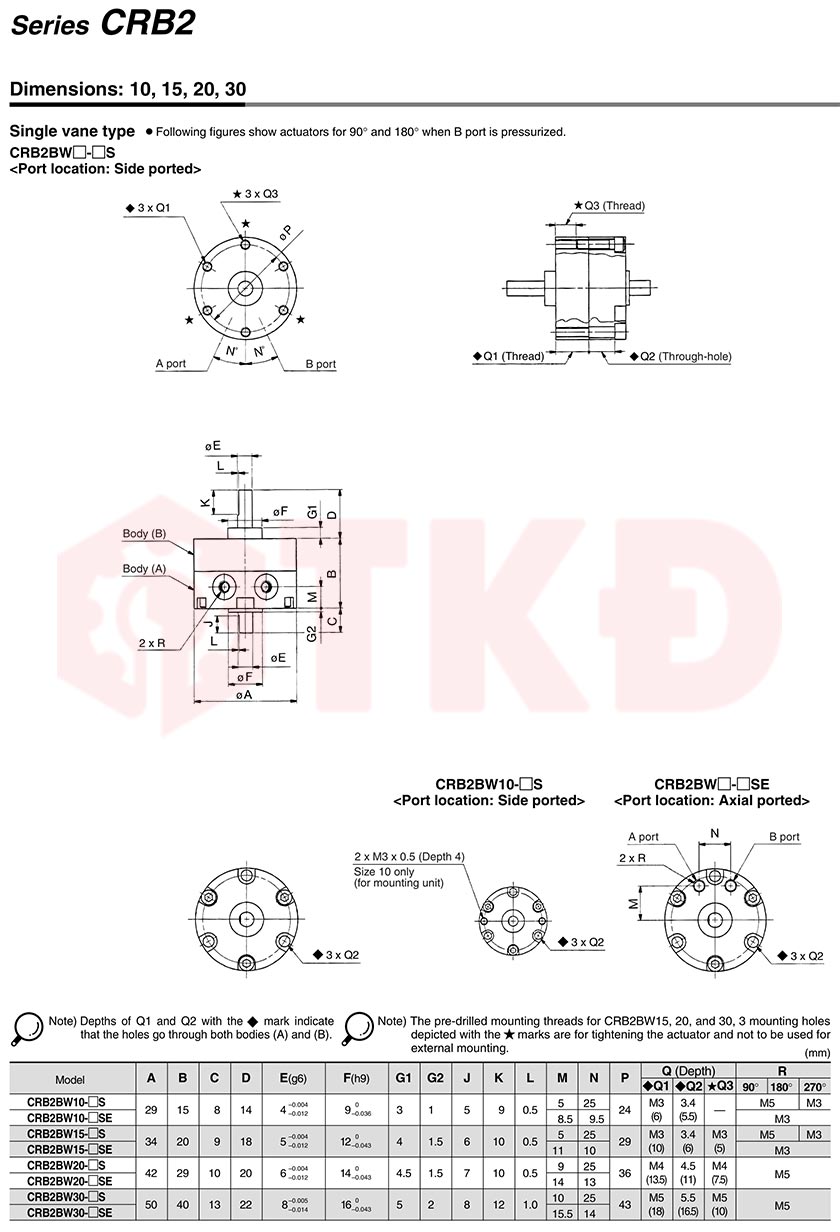

Thông số kỹ thuật xi lanh xoay khí nén dạng cánh gạt CRB2BW
Tạo chuyển động xoay trực tiếp trong không gian hẹp
CRB2BW sử dụng khí nén tác động lên cánh gạt để làm quay trục, tạo chuyển động xoay ngay trong thân xi lanh. Với những cơ cấu cần xoay trong một góc cố định, thiết kế này giúp giảm nhu cầu sử dụng xi lanh thẳng kết hợp tay đòn và các khớp liên kết bên ngoài.
Kết cấu thân tròn, hai đầu trục và khả năng gá trực tiếp giúp bố trí cơ cấu gọn hơn. Ba lựa chọn góc xoay đáp ứng các thao tác như chuyển hướng vuông góc, lật chi tiết hoặc xoay trong phạm vi lớn hơn mà không cần chuyển động quay liên tục.
Đặc điểm nổi bật xi lanh quay khí nén dạng cánh gạt
- Cơ cấu cánh gạt đơn: Tạo chuyển động xoay trực tiếp, phù hợp thao tác xoay qua lại theo chu kỳ.
- Đa dạng góc xoay: Có loại 90°, 180° và 270°, dễ chọn theo hành trình thực tế.
- Nhiều cỡ sản phẩm: Thuận tiện cân đối yêu cầu tải, mô men và không gian gá lắp.

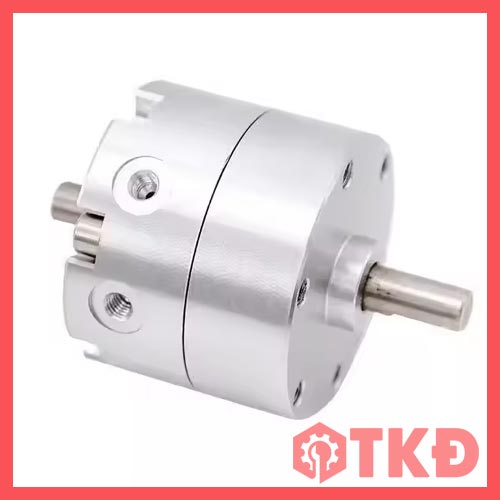

- Thiết kế hai đầu trục: Linh hoạt bố trí liên kết cơ khí theo kết cấu máy.
- Gá trực tiếp trên thân: Giúp đơn giản hóa bố trí giá đỡ và cụm truyền động.
Ứng dụng trong cơ cấu xoay và lật chi tiết
CRB2BW phù hợp với đồ gá xoay, cơ cấu lật sản phẩm, bộ phận đổi hướng và cụm gắp cần kết hợp chuyển động xoay. Khi phối hợp với tay kẹp khí nén, xi lanh có thể đảm nhiệm thao tác đổi hướng chi tiết sau khi gắp, phục vụ các công đoạn lắp ráp hoặc chuyển phôi.
Hệ thống có thể kết hợp van điện từ khí nén để điều khiển chiều xoay và van tiết lưu để điều chỉnh tốc độ. Việc lựa chọn các thiết bị đi kèm cần phù hợp với cỡ cổng khí và yêu cầu vận hành.
Chọn CRB2BW phù hợp với tải thực tế
Khi chọn xi lanh, cần xác định góc xoay, khối lượng chi tiết, khoảng cách từ tải đến tâm trục và thời gian hoàn thành chuyển động. Không nên chọn chỉ dựa vào mã cỡ vì tải đặt xa tâm sẽ làm tăng mô men quán tính, ảnh hưởng đến khả năng tăng tốc và dừng cuối hành trình.
Với cơ cấu cần chỉnh chính xác vị trí dừng hoặc phát hiện vị trí bằng cảm biến, cần kiểm tra cấu hình phụ kiện tương ứng. Khách hàng có thể gửi mã đang sử dụng, ảnh vị trí lắp và yêu cầu chuyển động cho Thủy Khí Điện để được hỗ trợ đối chiếu, lựa chọn sản phẩm và phụ kiện phù hợp.
