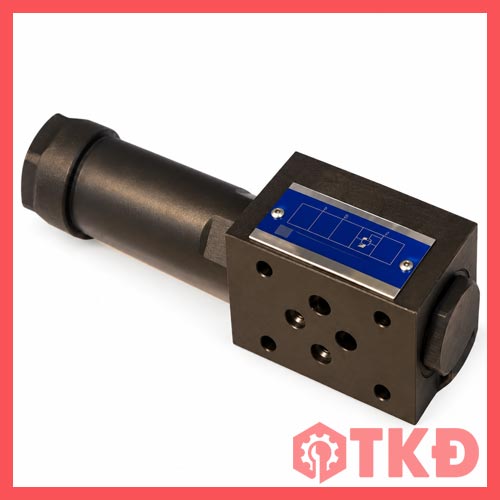

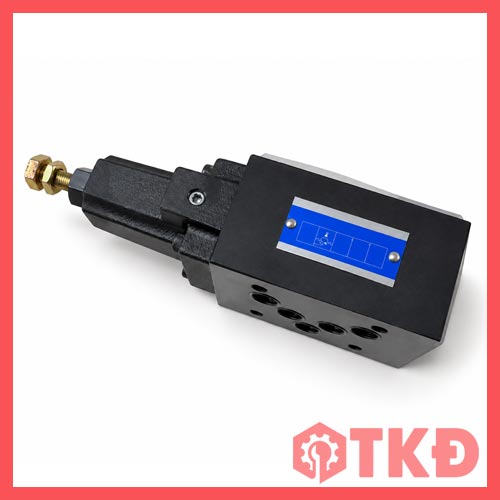

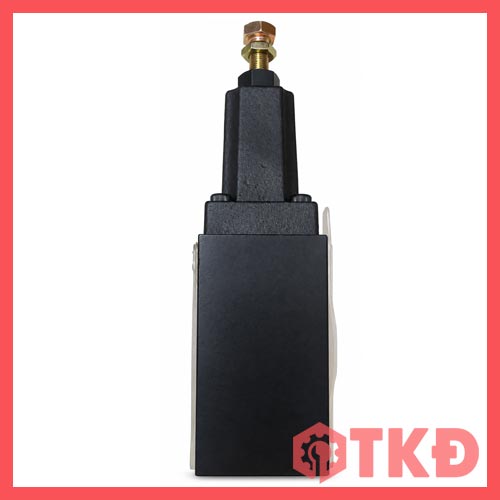

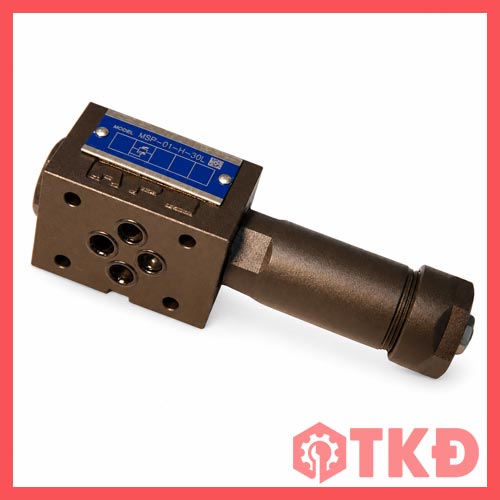

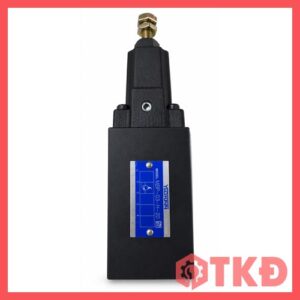

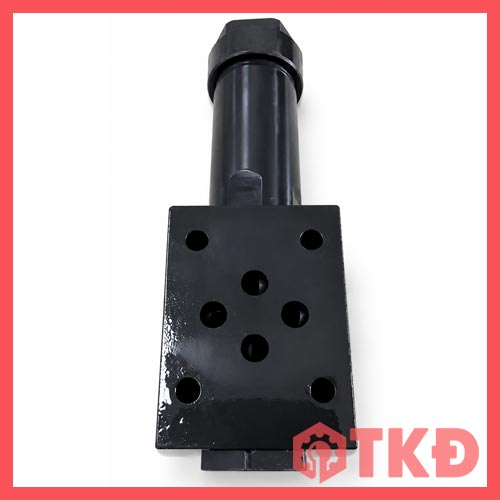

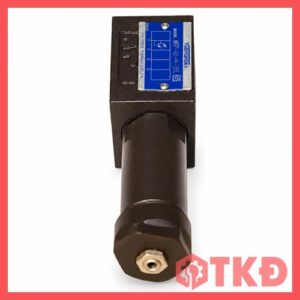

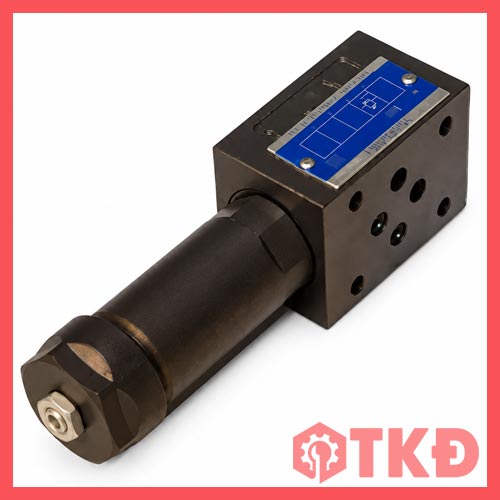

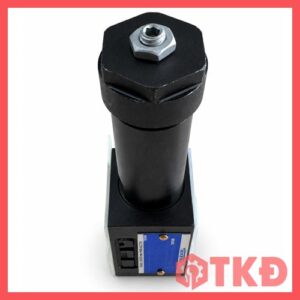

Van tràn thủy lực module đường P Yuci Yuken MBP-01-H-30 và MBP-03-H-20 được dùng để điều chỉnh, giới hạn áp suất trên đường dầu P. Van có kết cấu lắp chồng gọn, thường đặt giữa van điện từ đảo chiều và đế van, phù hợp với các hệ thống cần kiểm soát áp suất nhưng muốn tiết kiệm không gian lắp đặt.

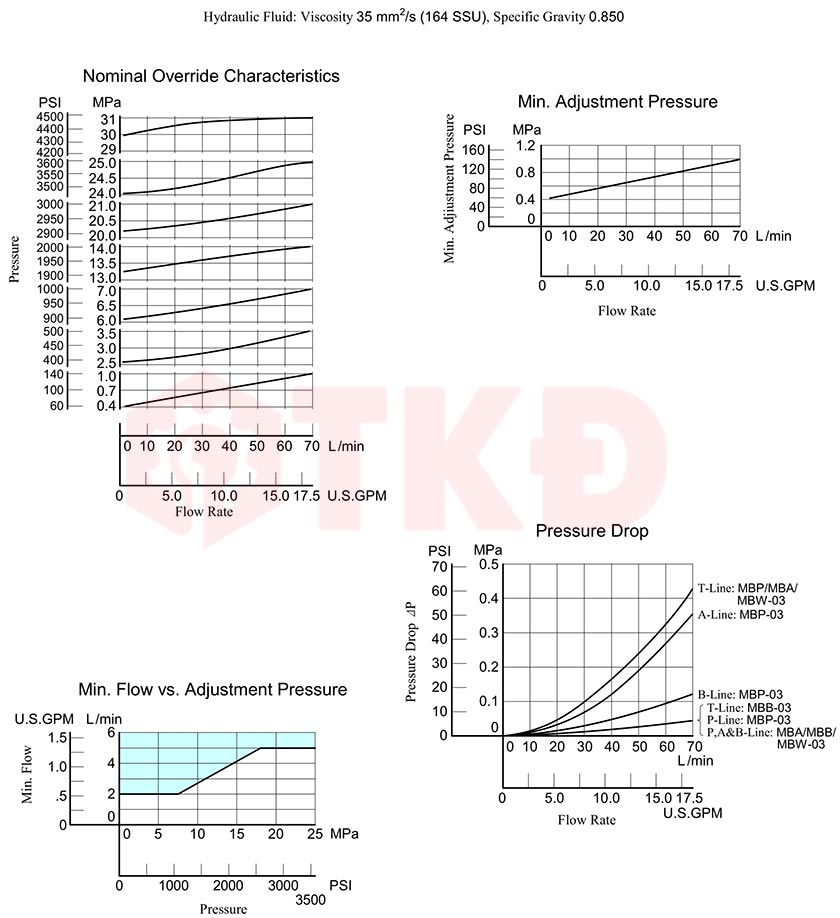

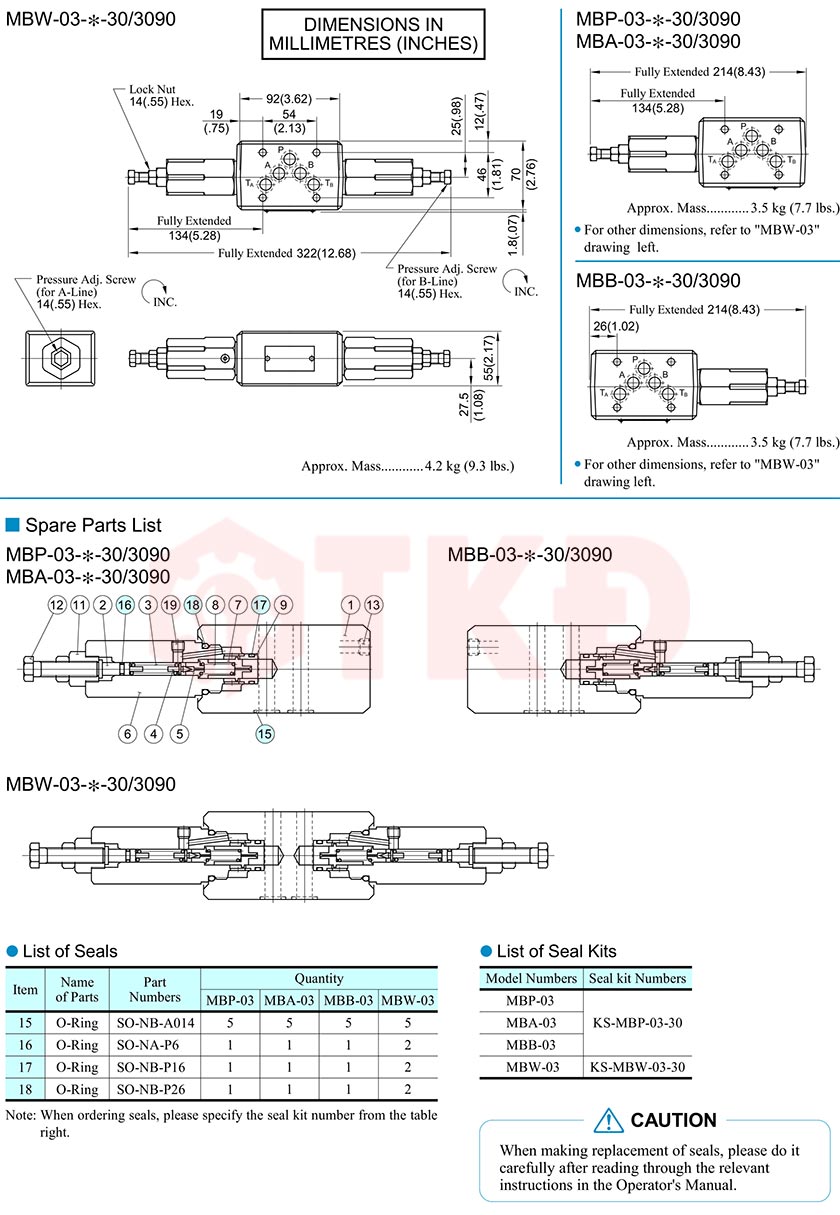

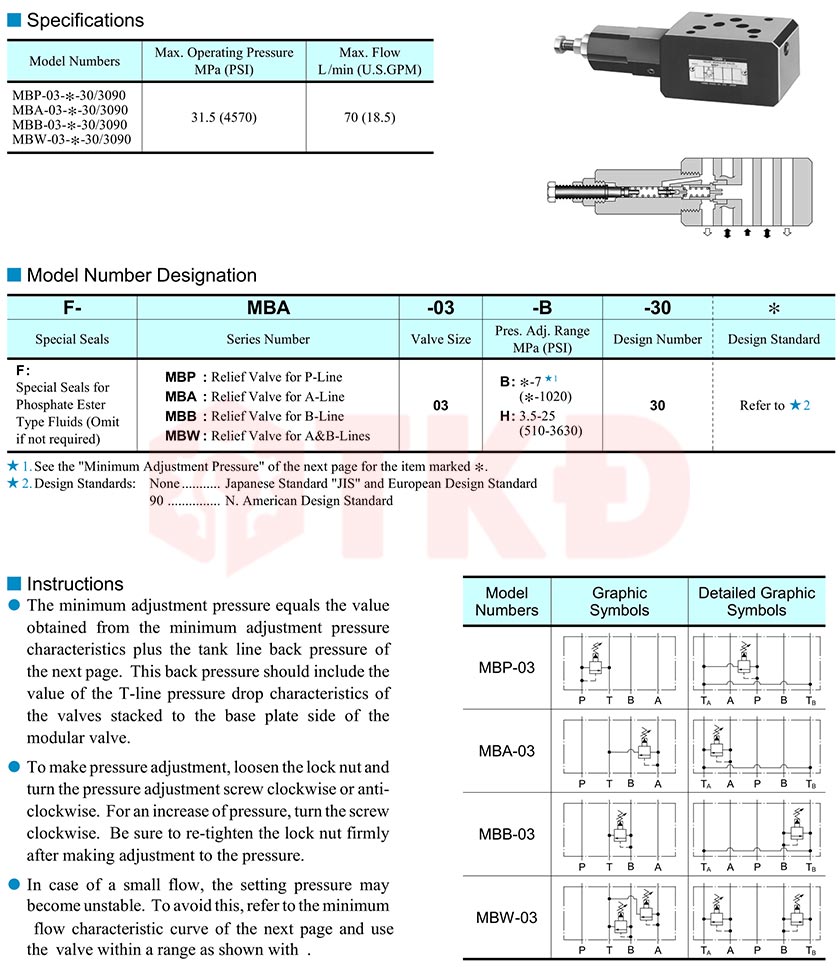

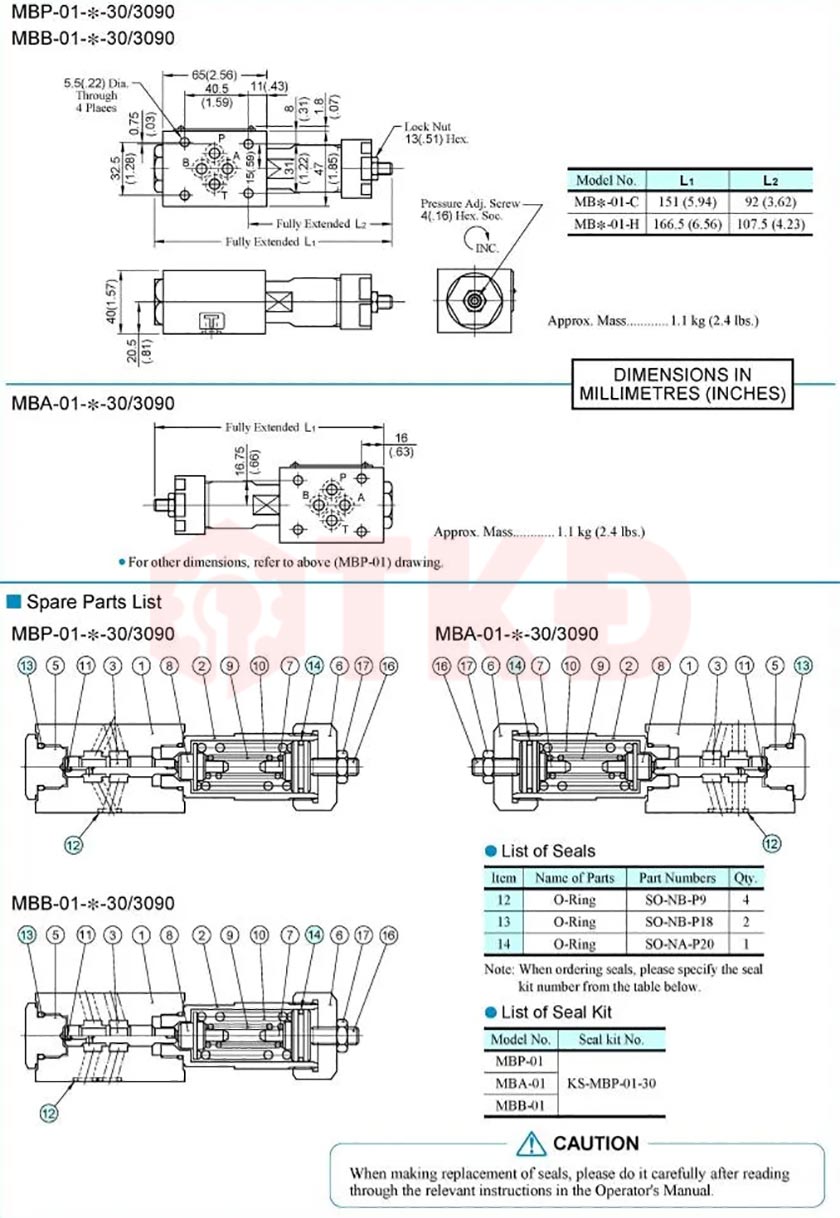

Thông số kỹ thuật van tràn thủy lực module đường P Yuci Yuken MBP
Đặc điểm nổi bật van chỉnh áp MBP
- Điều chỉnh và giới hạn áp suất trực tiếp trên đường P.
- Kết cấu module giúp lắp chồng gọn trong cụm van thủy lực.
- Có vít chỉnh áp và đai ốc khóa, thuận tiện cài đặt áp suất.
- Tự động xả dầu dư về đường T khi áp suất vượt mức cài đặt.
- Hỗ trợ bảo vệ bơm, van điện từ, xi lanh và đường ống trước tình trạng quá áp.
- Có hai kích cỡ để lựa chọn theo lưu lượng và chuẩn mặt lắp của hệ thống.
Nguyên lý kiểm soát áp suất đường P của van MBP
Dầu từ bơm đi vào đường P và được cấp đến van điện từ hoặc cơ cấu chấp hành. Khi áp suất chưa đạt mức cài đặt, van duy trì trạng thái làm việc bình thường. Khi áp suất đường P vượt giá trị đã thiết lập, van mở để đưa lượng dầu dư về đường T, nhờ đó hạn chế áp suất tăng quá cao.

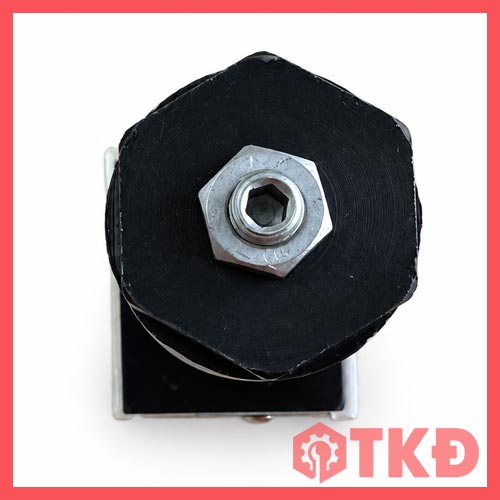

Người vận hành có thể xoay vít theo chiều kim đồng hồ để tăng áp suất và xoay ngược chiều kim đồng hồ để giảm áp suất. Sau khi điều chỉnh, đai ốc khóa giúp giữ ổn định vị trí vít và hạn chế sai lệch trong quá trình máy rung động.
Điểm mạnh tạo nên giá trị sử dụng
Ưu điểm đáng chú ý của dòng MBP là khả năng bổ sung chức năng bảo vệ áp suất ngay trong cụm van lắp chồng mà không cần bố trí thêm van tràn rời và đường ống bên ngoài. Thiết kế này giúp hệ thống gọn hơn, giảm số lượng đầu nối và hỗ trợ hạn chế nguy cơ rò rỉ dầu.
- Kiểm soát áp suất tại đúng đường P cần bảo vệ.
- Giảm diện tích lắp đặt trong tủ máy và cụm nguồn.
- Thuận tiện tháo lắp, kiểm tra và thay thế.
- Hỗ trợ hệ thống vận hành ổn định khi tải thay đổi.
- Giảm nguy cơ hư hỏng thiết bị do áp suất vượt giới hạn.
- Phù hợp cho cả hệ thống chế tạo mới và cụm van cần nâng cấp.
Cách chọn MBP-01-H-30 và MBP-03-H-20

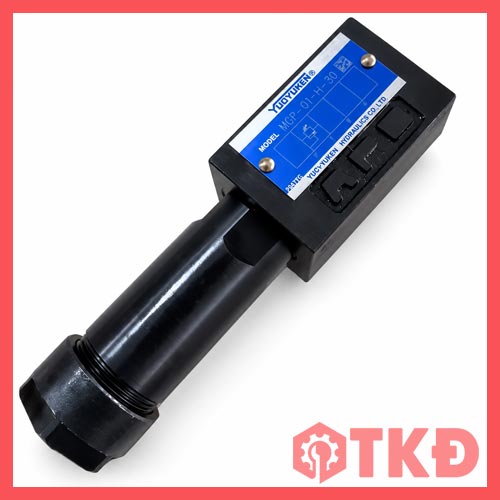

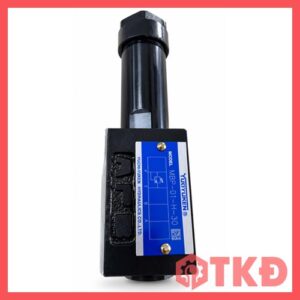

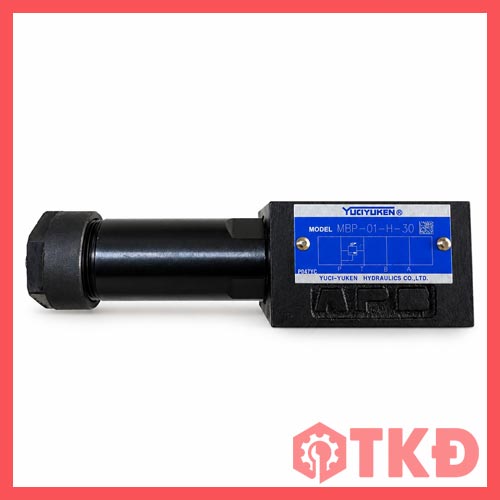

MBP-01-H-30 phù hợp với cụm van chuẩn NG6/CETOP 03, lưu lượng không vượt quá 35 lít/phút và áp suất làm việc tối đa 210 bar. Đây là lựa chọn phù hợp cho các hệ thống nhỏ, cụm nguồn thủy lực gọn và máy có lưu lượng vừa phải.
MBP-03-H-20 phù hợp với cụm van chuẩn NG10/CETOP 05, lưu lượng đến 70 lít/phút và áp suất tối đa 250 bar. Model này đáp ứng tốt hơn cho hệ thống có lưu lượng lớn, tải cao hoặc yêu cầu dải chỉnh áp rộng.
Khi lựa chọn, cần đối chiếu chính xác chuẩn mặt lắp, lưu lượng bơm, áp suất làm việc và vị trí đường dầu cần kiểm soát. Không nên chỉ chọn theo mức áp suất vì sai kích cỡ mặt lắp có thể khiến van không tương thích với cụm đế hiện có.
Ứng dụng thực tế van xả áp MBP
- Cụm nguồn và trạm thủy lực.
- Máy ép, máy dập và máy gia công công nghiệp.
- Bàn nâng, cầu nâng và thiết bị nâng hạ.
- Máy sản xuất nhựa, cao su và kim loại.
- Dây chuyền tự động hóa sử dụng van điện từ lắp đế.
- Hệ thống cần bảo vệ áp suất riêng trên đường P.
Lưu ý khi lắp đặt và vận hành van MBP
Trước khi lắp, cần kiểm tra đúng chuẩn mặt đế và thứ tự các đường P, T, A, B. Bề mặt tiếp xúc phải sạch, phẳng và gioăng làm kín không bị lệch hoặc hư hỏng. Khi khởi động lần đầu, nên đặt áp suất ở mức thấp rồi tăng dần đến giá trị cần thiết, đồng thời theo dõi đồng hồ áp suất để tránh cài đặt vượt giới hạn của hệ thống.
Dầu thủy lực cần được giữ sạch và thay thế theo chu kỳ phù hợp. Tạp chất trong dầu có thể ảnh hưởng đến độ kín, độ ổn định áp suất và tuổi thọ của van.
Vì sao nên chọn van tràn module Yuci Yuken MBP
Van tràn thủy lực Yuci Yuken MBP-01-H-30 và MBP-03-H-20 đáp ứng tốt nhu cầu điều chỉnh áp suất đường P trong không gian lắp đặt hạn chế. Sản phẩm kết hợp khả năng bảo vệ hệ thống, thao tác chỉnh áp thuận tiện và kết cấu module dễ tích hợp, phù hợp cho khách hàng cần hoàn thiện hoặc thay thế cụm van thủy lực một cách gọn và hiệu quả.
Để chọn đúng model, khách hàng nên cung cấp mã van điện từ, chuẩn mặt đế, lưu lượng bơm và áp suất làm việc thực tế. Việc đối chiếu đầy đủ thông số trước khi đặt hàng giúp hạn chế sai chuẩn lắp và bảo đảm van hoạt động đúng chức năng.
