Van tràn chỉnh áp thủy lực Yuci Yuken dòng BT được sử dụng để giới hạn áp suất, xả dầu dư về thùng và bảo vệ các thiết bị trong hệ thống thủy lực. Sản phẩm có kết cấu điều khiển gián tiếp bằng pilot, khả năng làm việc ổn định và lưu lượng tối đa lên đến 400 lít/phút.
Ba mã BT-03-32, BT-06-32 và BT-10-32 sử dụng kết nối ren, phù hợp lắp trực tiếp trên đường ống của máy ép, máy công nghiệp, bộ nguồn và nhiều hệ thống thủy lực khác.

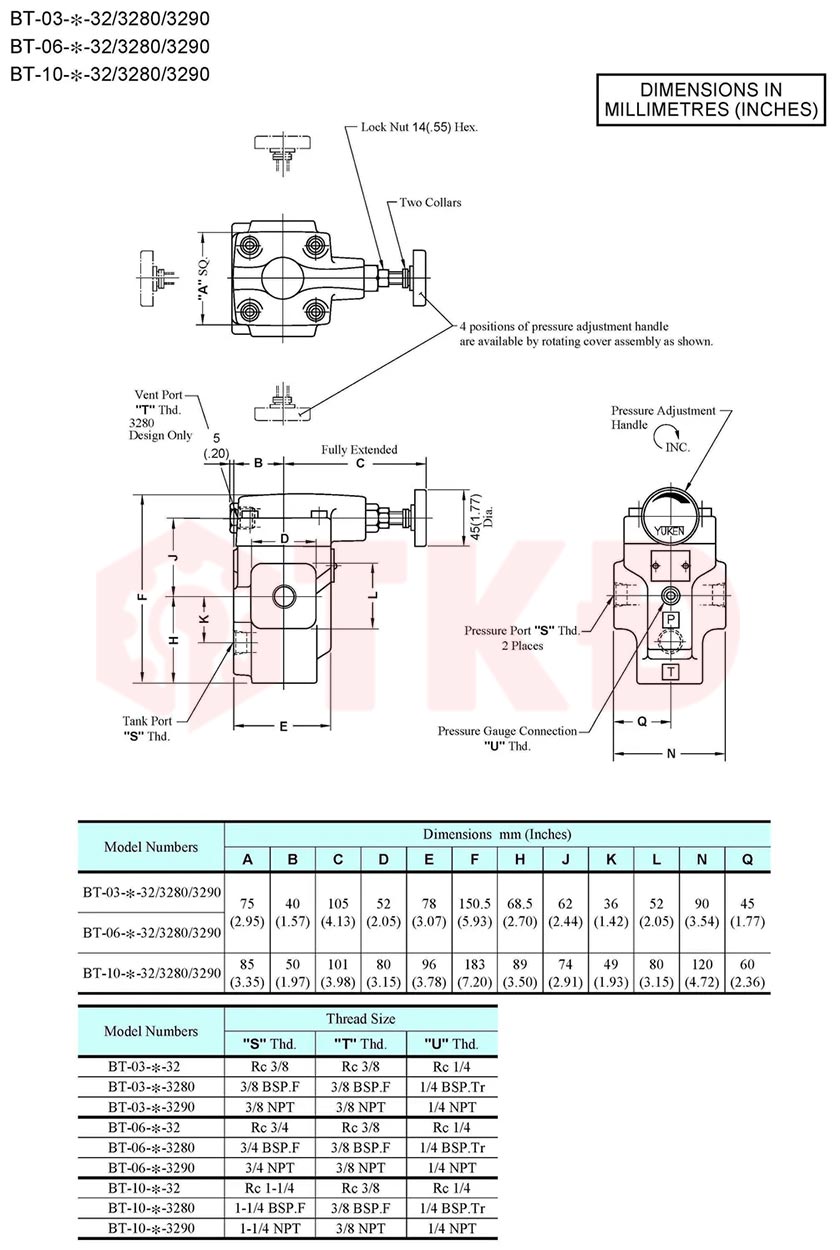

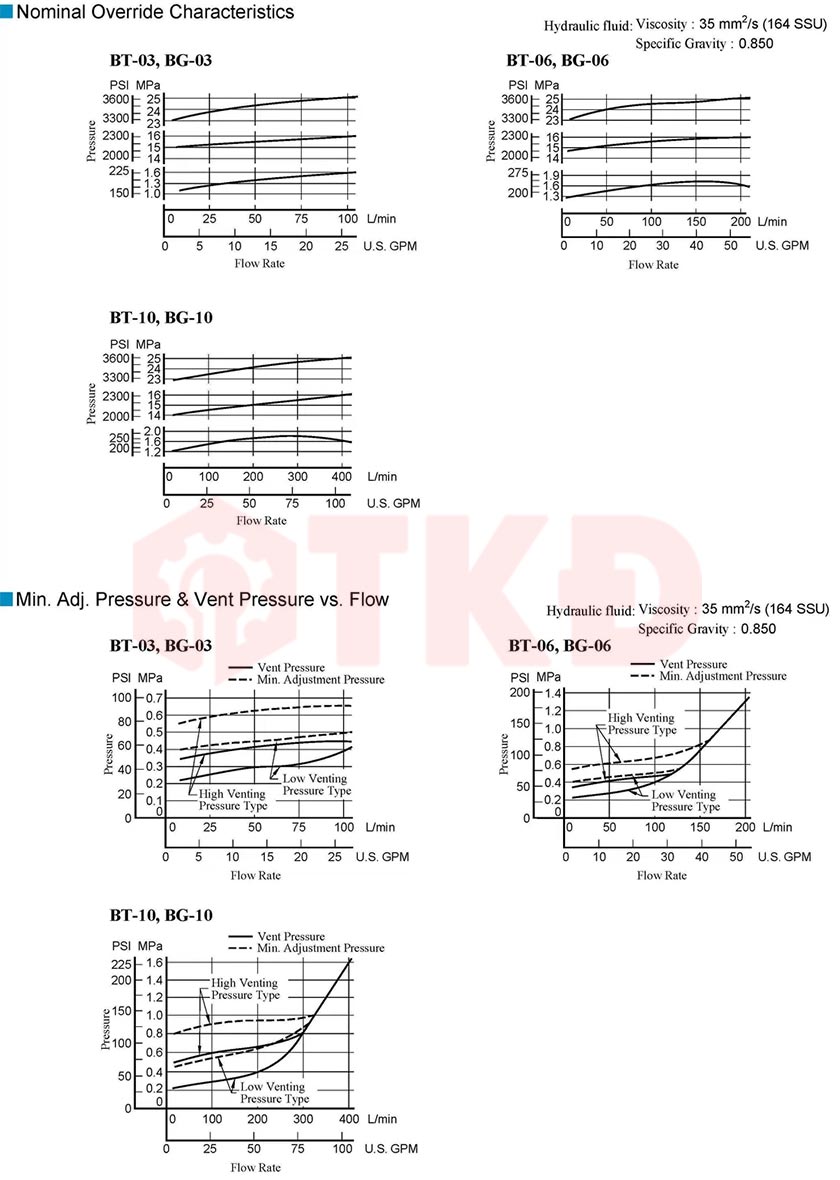

Thông số kỹ thuật van tràn chỉnh áp thủy lực lắp ren Yuci Yuken BT
Đặc điểm nổi bật van tràn BT
- Điều chỉnh và giới hạn áp suất tối đa đến 250 bar.
- Cơ cấu pilot giúp kiểm soát áp suất ổn định khi lưu lượng thay đổi.
- Ba kích cỡ ren 17, ren 27 và ren 42 để lựa chọn.
- Lưu lượng tối đa từ 100 đến 400 lít/phút.
- Núm vặn cơ dễ điều chỉnh, có đai ốc khóa chống thay đổi sai lệch.
- Kiểu lắp ren thuận tiện cho thi công, bảo trì và thay thế.
- Thân gang đúc chắc chắn, phù hợp môi trường công nghiệp.
Cấu tạo và nguyên lý hoạt động van xả áp BT
Van gồm thân van chính, cụm pilot, lò xo điều chỉnh, núm vặn và đai ốc khóa. Thiết kế hai tầng giúp van xử lý lưu lượng lớn nhưng vẫn duy trì khả năng kiểm soát áp suất ổn định.
Khi áp suất đường dầu thấp hơn mức cài đặt, van chính duy trì trạng thái đóng. Khi áp suất vượt mức cho phép, tầng pilot tạo chênh lệch áp suất để mở van chính, đưa lượng dầu dư về thùng. Nhờ đó, áp suất hệ thống được giới hạn và các thiết bị được bảo vệ khỏi tình trạng quá tải.
Giá trị thực tế trong hệ thống thủy lực
Điểm mạnh của dòng BT là khả năng kết hợp giữa áp suất tối đa 250 bar và lưu lượng lớn. Cơ cấu pilot giúp van vận hành ổn định hơn trong những hệ thống có lưu lượng thay đổi hoặc yêu cầu làm việc liên tục.
Kiểu lắp ren giúp giảm số lượng đế van và chi tiết trung gian, thuận tiện khi bố trí trên đường ống. Ba kích cỡ BT-03-32, BT-06-32 và BT-10-32 cũng giúp người dùng dễ chọn van theo lưu lượng, kích thước ống và công suất bơm.
Ứng dụng van xả tràn thủy lực BT
- Bộ nguồn và trạm nguồn thủy lực.
- Máy ép, máy dập và máy công cụ.
- Hệ thống nâng hạ và bàn nâng thủy lực.
- Máy sản xuất nhựa, cao su và kim loại.
- Thiết bị công nghiệp có lưu lượng dầu lớn.
- Mạch cần giới hạn áp suất và bảo vệ quá tải.
Ưu điểm van tràn chỉnh áp BT
- Kiểm soát áp suất ổn định trong mạch lưu lượng lớn.
- Bảo vệ bơm, xi lanh, đường ống và thiết bị điều khiển.
- Giảm nguy cơ hư hỏng do áp suất tăng vượt mức.
- Lắp đặt trực tiếp bằng ren, dễ bảo trì và thay thế.
- Có nhiều kích cỡ để đáp ứng từng hệ thống.
- Kết cấu chắc chắn, phù hợp vận hành lâu dài.
Lựa chọn mã van BT phù hợp
BT-03-32 phù hợp hệ thống có lưu lượng không quá 100 lít/phút và đường ống ren 17. BT-06-32 đáp ứng lưu lượng đến 200 lít/phút với kết nối ren 27. Đối với hệ thống lớn cần lưu lượng đến 400 lít/phút, BT-10-32 với ren 42 là lựa chọn phù hợp hơn.
Khi chọn van cần đối chiếu đồng thời lưu lượng bơm, áp suất cài đặt, cỡ đường ống và vị trí lắp. Không nên chỉ lựa chọn theo đường kính ren vì van quá nhỏ có thể gây tổn thất áp suất và làm tăng nhiệt độ dầu.
Hướng dẫn lắp đặt và sử dụng van chỉnh áp BT
Van cần được lắp đúng chiều dầu vào và đường xả về thùng. Đường hồi nên thông thoáng để hạn chế áp suất ngược ảnh hưởng đến khả năng điều chỉnh. Trước khi vận hành, cần vặn núm chỉnh về mức thấp rồi tăng áp từ từ trong khi theo dõi đồng hồ.
Nên sử dụng dầu sạch, đúng độ nhớt và thay lõi lọc định kỳ. Đai ốc khóa cần được siết lại sau khi đạt áp suất yêu cầu để tránh sai lệch trong quá trình máy rung hoặc làm việc liên tục.
Địa chỉ cung cấp van Yuci Yuken dòng BT
Thủy Khí Điện cung cấp van tràn chỉnh áp thủy lực lắp ren Yuci Yuken BT-03-32, BT-06-32 và BT-10-32. Khách hàng nên cung cấp mã van, kích thước ren, lưu lượng bơm và áp suất làm việc để được tư vấn lựa chọn chính xác, hạn chế lắp sai và bảo đảm hiệu quả vận hành.
