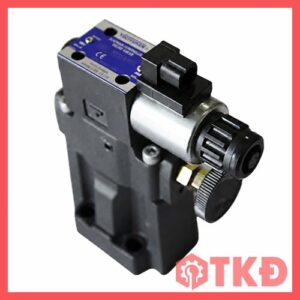

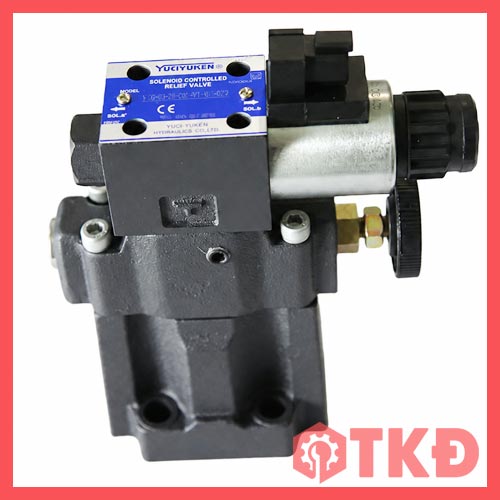

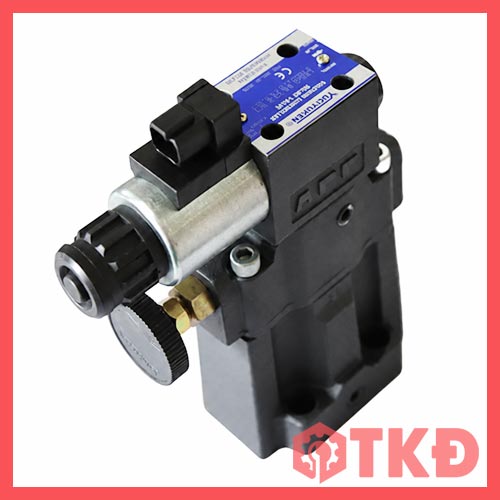

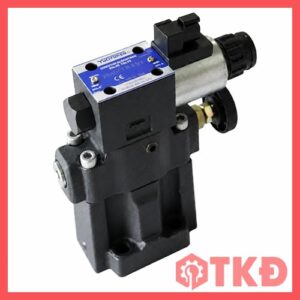

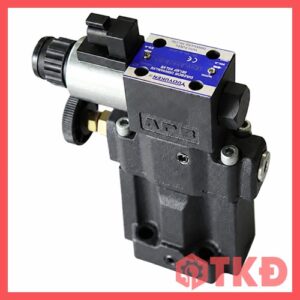

Van tràn điện từ thủy lực lắp đế áp mặt Yuci Yuken S-BSG là dòng van điều khiển áp suất kiểu pilot, kết hợp van tràn chính với van điện từ. Sản phẩm giúp giới hạn áp suất, bảo vệ thiết bị và chuyển đổi trạng thái xả tải bằng tín hiệu điện, phù hợp với hệ thống thủy lực công nghiệp yêu cầu lưu lượng lớn và khả năng vận hành ổn định.
Dòng van gồm ba kích cỡ S-BSG-03, S-BSG-06 và S-BSG-10, đáp ứng lưu lượng tối đa từ 100 đến 400 lít/phút. Thiết kế lắp mặt đế giúp kết nối gọn, hạn chế đường ống ngoài và thuận tiện khi bố trí trong cụm van hoặc bộ nguồn thủy lực.

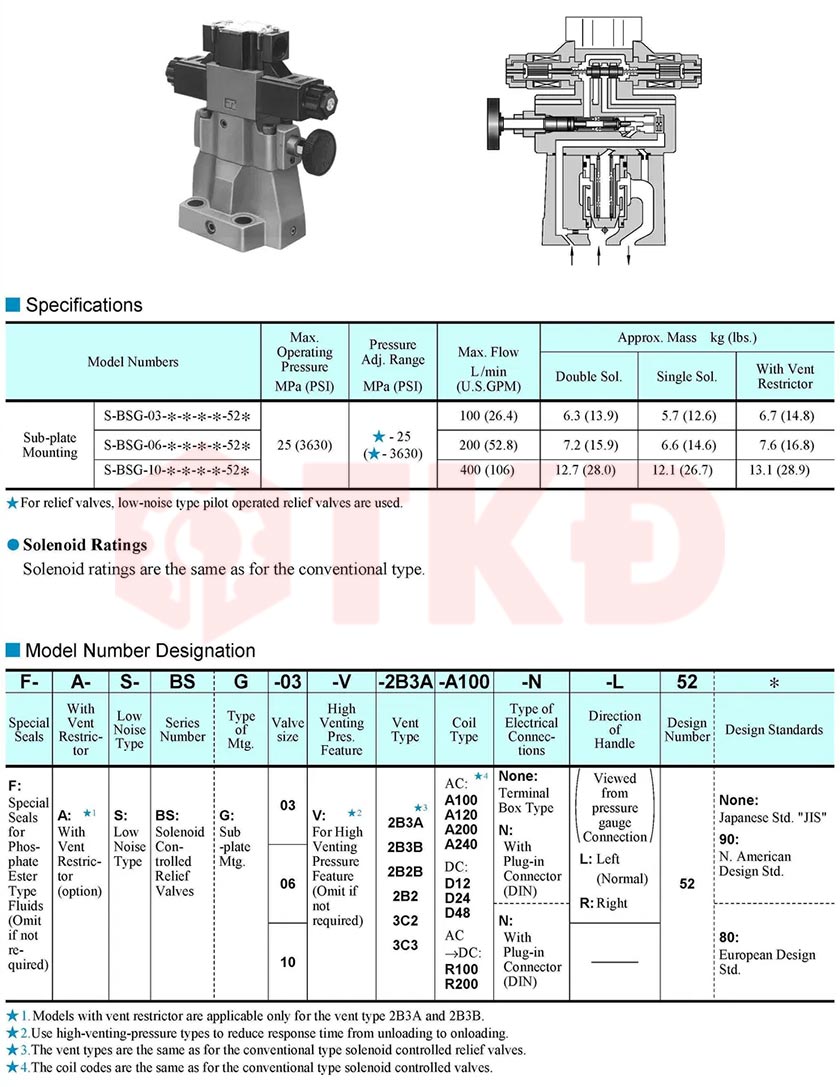

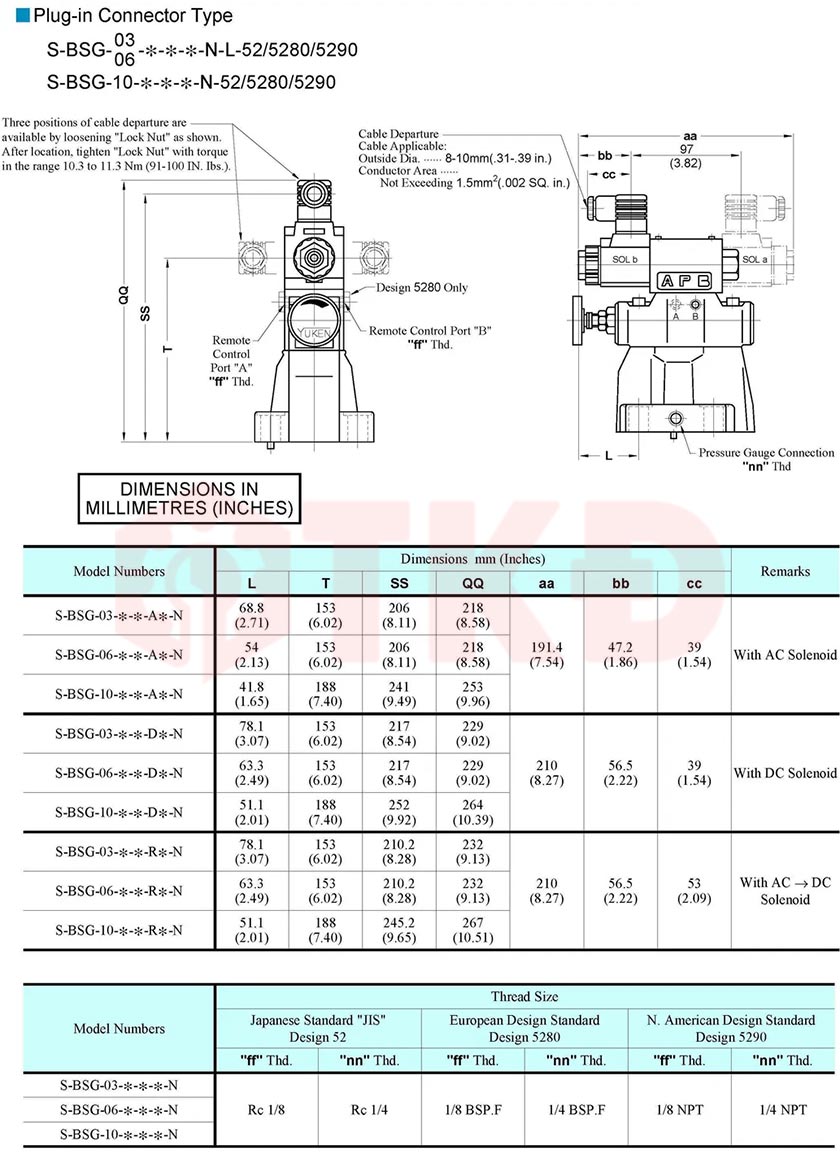

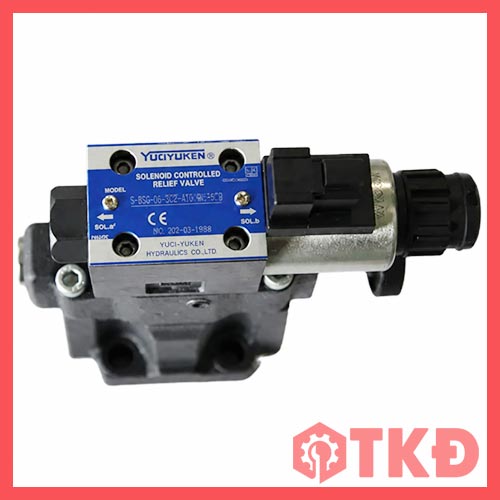

Thông số kỹ thuật van tràn điện từ thủy lực lắp đế áp mặt Yuci Yuken S-BSG
Giá trị nổi bật khi tích hợp vào hệ thống
Điểm mạnh của van S-BSG nằm ở khả năng kết hợp điều chỉnh áp suất cơ khí với điều khiển điện từ. Người vận hành có thể thiết lập mức áp suất phù hợp bằng núm vặn, đồng thời sử dụng tín hiệu điện để chuyển van sang trạng thái xả tải. Cách điều khiển này giúp động cơ và bơm giảm tải khi hệ thống tạm ngừng làm việc, từ đó hạn chế sinh nhiệt, giảm tiêu hao năng lượng và kéo dài tuổi thọ thiết bị.
Cấu trúc pilot độ ồn thấp giúp van chuyển trạng thái ổn định hơn so với van tràn tác động trực tiếp, đặc biệt trong các hệ thống có lưu lượng lớn. Đây là lựa chọn phù hợp cho máy ép, máy công cụ và dây chuyền tự động cần duy trì áp suất chính xác trong thời gian dài.
Đặc điểm nổi bật van chỉnh áp điện từ S-BSG
- Điều khiển pilot, đáp ứng tốt trong hệ thống có lưu lượng lớn.
- Áp suất làm việc tối đa 250 bar.
- Lưu lượng tối đa đến 400 lít/phút tùy kích cỡ van.
- Van điện từ cho phép điều khiển xả tải bằng tín hiệu điện.
- Núm chỉnh áp bố trí ở mặt van, thuận tiện thao tác và kiểm tra.
- Có đai ốc khóa giúp hạn chế thay đổi áp suất ngoài ý muốn.
- Thiết kế độ ồn thấp, giảm rung và hạn chế sốc áp khi chuyển trạng thái.
- Kiểu lắp mặt đế giúp cụm van gọn, chắc chắn và dễ bảo trì.
Cấu tạo và nguyên lý hoạt động van tràn S-BSG
- Van tràn chính: Tiếp nhận lưu lượng lớn và giới hạn áp suất của đường dầu chính.
- Cụm van pilot: Điều khiển áp suất tác động lên van tràn chính.
- Van điện từ: Chuyển đổi trạng thái xả tải theo tín hiệu điều khiển.
- Núm chỉnh áp: Thiết lập mức áp suất làm việc theo yêu cầu.
- Cổng P: Nhận dầu áp suất từ bơm.
- Cổng T: Dẫn dầu hồi về thùng chứa.
- Cổng vent và cổng điều khiển từ xa: Phục vụ điều khiển pilot và xả tải.
- Cổng đồng hồ: Kết nối đồng hồ để theo dõi áp suất hệ thống.
Khi áp suất tại cổng P đạt mức đã cài đặt, cụm pilot điều khiển van tràn chính mở để đưa dầu về cổng T. Khi van điện từ nhận tín hiệu, đường pilot thay đổi trạng thái, cho phép hệ thống xả tải hoặc làm việc theo chế độ điều khiển đã thiết lập.
Ưu điểm trong vận hành thực tế van xả tải điện từ S-BSG
- Bảo vệ bơm, đường ống, xi lanh và các thiết bị thủy lực khỏi quá áp.
- Giúp bơm chạy nhẹ hơn trong thời gian không tải, hạn chế nóng dầu.
- Giảm tiếng ồn và dao động áp suất trong quá trình chuyển mạch.
- Điều chỉnh áp suất thuận tiện, có khóa giữ mức cài đặt.
- Đáp ứng nhiều quy mô hệ thống với ba mức lưu lượng 100, 200 và 400 lít/phút.
- Dễ kết hợp với van phân phối, bộ nguồn thủy lực và mạch điều khiển tự động.
- Kiểu lắp đế hỗ trợ tháo lắp nhanh và giảm nguy cơ rò rỉ tại các đầu nối ngoài.
Ứng dụng van xả áp điện từ S-BSG
- Máy ép thủy lực và máy dập công nghiệp.
- Bộ nguồn thủy lực lưu lượng trung bình và lớn.
- Máy công cụ, máy gia công kim loại và máy ép nhựa.
- Hệ thống nâng hạ, kẹp giữ và định vị phôi.
- Dây chuyền sản xuất điều khiển bằng PLC.
- Mạch thủy lực cần chuyển đổi giữa chế độ giữ áp và xả tải.
Cách chọn đúng mã van S-BSG
S-BSG-03 phù hợp với hệ thống có lưu lượng đến 100 lít/phút, trong khi S-BSG-06 đáp ứng lưu lượng đến 200 lít/phút. Với máy ép hoặc bộ nguồn công suất lớn, S-BSG-10 có khả năng làm việc ở lưu lượng đến 400 lít/phút.
Ngoài kích cỡ van, cần lựa chọn đúng dải điều chỉnh áp suất, điện áp coil và kiểu chức năng điện từ. Coil A240 phù hợp với nguồn AC 220V, 50Hz hoặc AC 240V, 60Hz; coil D24 sử dụng nguồn DC 24V và thuận tiện khi kết nối với tủ điều khiển hoặc PLC.
Lưu ý khi lắp đặt van tràn điện từ S-BSG
Bề mặt đế van cần được gia công phẳng, sạch và đúng sơ đồ cổng dầu. Trước khi vận hành phải kiểm tra điện áp coil, chiều kết nối cổng P và T, chất lượng dầu cũng như độ kín của gioăng. Khi chỉnh áp lần đầu, nên đưa núm chỉnh về mức thấp rồi tăng dần, đồng thời quan sát đồng hồ áp suất để tránh gây sốc cho hệ thống.

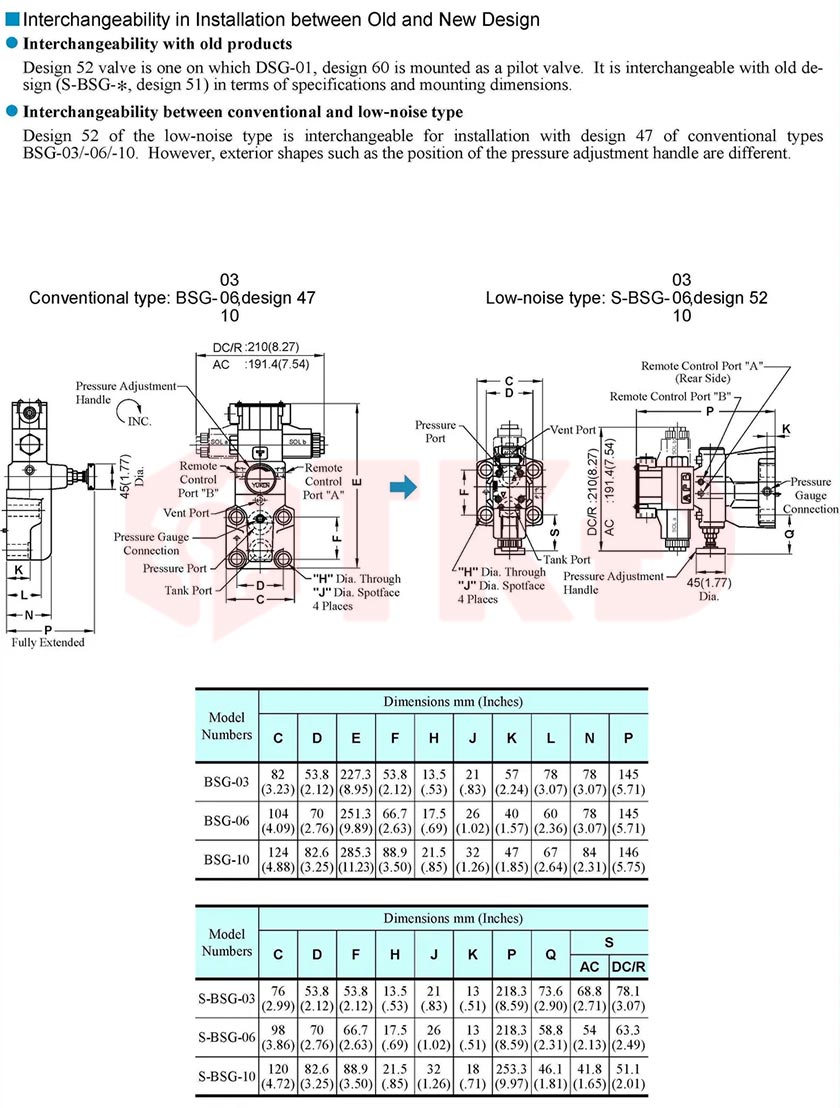

Van S-BSG thiết kế số 52 có thông số và kích thước lắp tương thích với thiết kế số 51 cũ. Tuy nhiên, hình dáng bên ngoài và vị trí núm chỉnh có thể khác nhau, vì vậy cần đối chiếu đầy đủ mã van trước khi thay thế.
