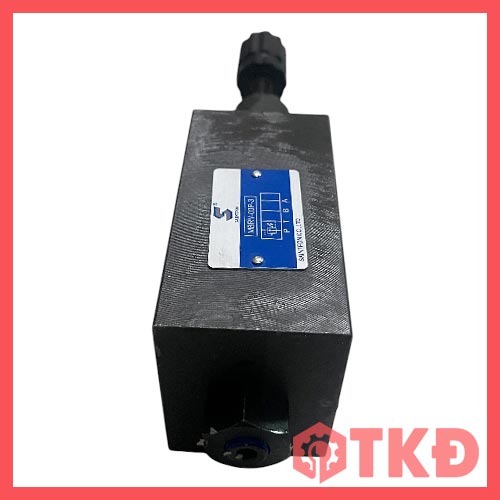

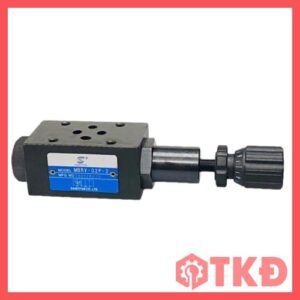

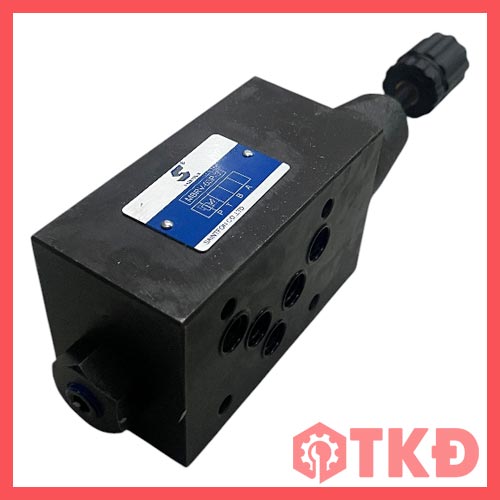

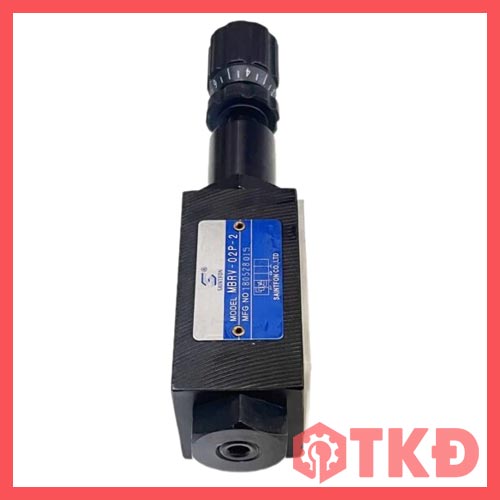

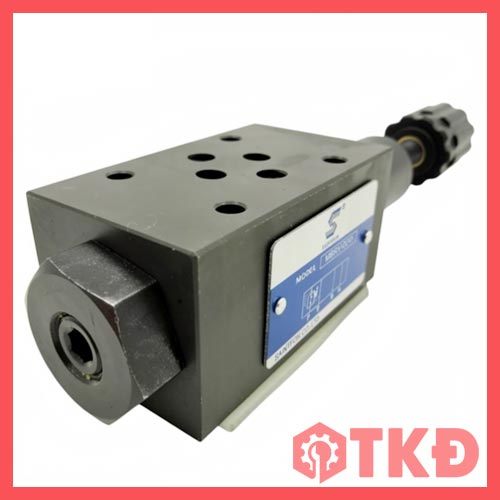

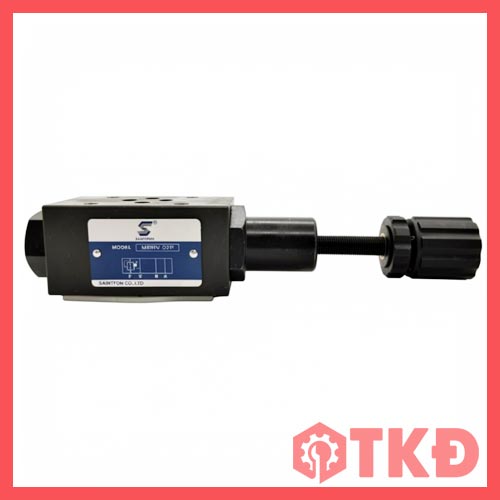

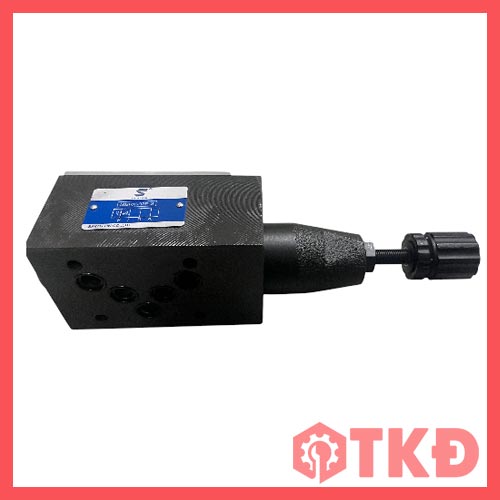

Van giảm áp thủy lực MBRV-02P-2, MBRV-03P-3 Saintfon là dòng van module lắp chồng, được sử dụng để giảm và duy trì áp suất ổn định trên đường P hoặc đường A. Sản phẩm phù hợp với các hệ thống cần tạo một nhánh áp suất thấp hơn áp suất nguồn, giúp cơ cấu chấp hành vận hành an toàn, ổn định và đúng yêu cầu kỹ thuật.
Dòng van có hai kích thước phổ biến là cỡ 02 chuẩn NG6/CETOP 03 và cỡ 03 chuẩn NG10/CETOP 05. Nhờ thiết kế lắp chồng, van dễ kết hợp với van điện từ đảo chiều và đế kết nối mà không cần bố trí thêm nhiều đường ống bên ngoài.
Thông số kỹ thuật van giảm áp thủy lực MBRV
Khi nào nên sử dụng van giảm áp MBRV
Trong một hệ thống thủy lực, áp suất nguồn từ bơm có thể phù hợp với cơ cấu chính nhưng lại quá cao đối với một nhánh làm việc khác. Khi đó, van MBRV giúp hạ áp suất tại đường cần điều chỉnh xuống mức phù hợp hơn.
Sản phẩm thường được lựa chọn khi cần giảm áp đường P trước khi dầu đi vào van đảo chiều hoặc giảm áp đường A cấp đến một phía của xi lanh. Việc kiểm soát đúng áp suất giúp hạn chế va đập, bảo vệ thiết bị và duy trì lực làm việc ổn định.
Đặc điểm nổi bật van giảm áp MBRV
- Thiết kế dạng module, lắp chồng gọn gàng trên đế van thủy lực.
- Có phiên bản giảm áp đường P và đường A.
- Điều chỉnh áp suất bằng núm vặn, có đai ốc khóa cố định mức cài đặt.
- Dải áp phù hợp với nhiều hệ thống thủy lực công nghiệp.
- Thân van chắc chắn, chịu áp lực và làm việc ổn định.
- Dễ kết hợp với van điện từ đảo chiều cùng chuẩn lắp.
- Thuận tiện tháo lắp, kiểm tra và bảo trì.
Cấu tạo và nguyên lý kiểm soát áp suất van MBRV

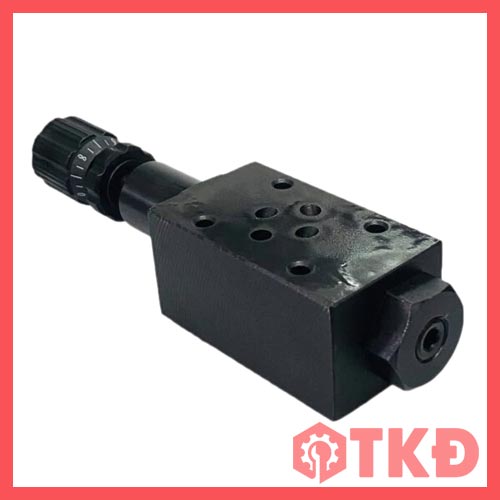

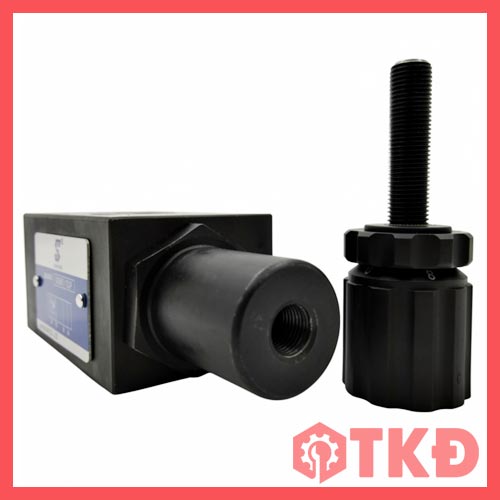

Van gồm thân van, lõi van, lò xo điều chỉnh, núm vặn và đai ốc khóa. Các lỗ dầu được bố trí theo chuẩn lắp NG6 hoặc NG10 để dầu có thể đi qua giữa van điện từ, van giảm áp và đế kết nối.
Khi áp suất đầu ra thấp hơn mức cài đặt, van cho dầu đi qua. Khi áp suất tăng đến giá trị đã đặt, lõi van tự điều chỉnh tiết diện dòng dầu để duy trì áp suất đầu ra ổn định.
Điểm mạnh trong hệ thống cần chia cấp áp suất
Điểm mạnh của MBRV không chỉ nằm ở khả năng giảm áp mà còn ở khả năng duy trì áp suất tương đối ổn định cho từng nhánh làm việc. Điều này đặc biệt hữu ích trong các hệ thống có nhiều cơ cấu sử dụng chung một nguồn dầu nhưng yêu cầu lực và áp suất khác nhau.
So với việc sử dụng nhiều van đường ống rời, thiết kế lắp chồng giúp giảm số lượng đầu nối, tiết kiệm không gian và hạn chế nguy cơ rò rỉ. Cách bố trí này cũng giúp tủ van gọn hơn, thuận tiện cho việc thay thế và bảo dưỡng.
Ưu điểm và lợi ích thực tế van MBRV
- Giúp tạo nhánh áp suất thấp hơn áp suất nguồn.
- Duy trì lực ép hoặc lực đẩy ổn định cho cơ cấu chấp hành.
- Hạn chế quá áp tại nhánh cần bảo vệ.
- Giảm va đập và rung giật khi thiết bị vận hành.
- Hỗ trợ kéo dài tuổi thọ xi lanh, đường ống và các phần tử thủy lực.
- Thiết kế gọn, giảm nhu cầu sử dụng ống dẫn và cút nối bên ngoài.
- Dễ điều chỉnh áp suất theo yêu cầu thực tế.
Ứng dụng van hạ áp MBRV
- Bộ nguồn thủy lực.
- Máy ép và máy dập.
- Máy nâng, bàn nâng và thiết bị kẹp giữ.
- Máy công cụ và máy gia công.
- Dây chuyền sản xuất tự động.
- Hệ thống điều khiển xi lanh nhiều cấp áp suất.
- Thiết bị luyện kim, chế biến gỗ và máy công nghiệp.
Phân biệt phiên bản đường P và đường A
Phiên bản đường P được dùng để giảm áp suất nguồn cấp trước khi dầu đi vào van đảo chiều hoặc nhánh điều khiển. Đây là lựa chọn phù hợp khi toàn bộ phần mạch phía sau cần sử dụng mức áp suất thấp hơn áp suất bơm.
Phiên bản đường A chỉ giảm áp trên đường dầu A. Loại này thường dùng khi cần giới hạn lực hoặc áp suất tại một phía chuyển động của xi lanh mà không ảnh hưởng đến các đường dầu còn lại.
Hai phiên bản có sơ đồ dòng dầu khác nhau nên không thể lựa chọn thay thế chỉ dựa trên kích thước thân van.
Lưu ý khi lựa chọn và lắp đặt van MBRV
Cần xác định đúng chuẩn lắp NG6 hoặc NG10, đường dầu cần giảm áp và dải điều chỉnh trước khi đặt hàng. Việc chọn sai phiên bản P hoặc A có thể khiến van không thực hiện đúng chức năng trong mạch.
Khi lắp đặt, bề mặt tiếp xúc giữa các van phải sạch và phẳng. Gioăng làm kín cần được đặt đúng vị trí, bu lông phải siết đều để hạn chế rò rỉ dầu. Sau khi khởi động hệ thống, nên điều chỉnh áp suất từ mức thấp lên đến giá trị yêu cầu và khóa đai ốc sau khi hoàn tất.
Dầu thủy lực cần được lọc sạch để hạn chế cặn bẩn làm kẹt lõi van hoặc gây dao động áp suất.
