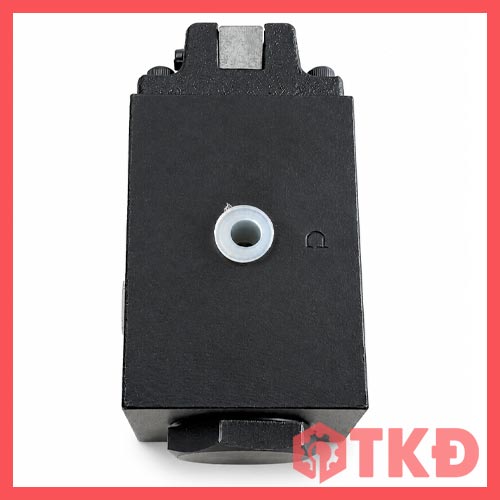

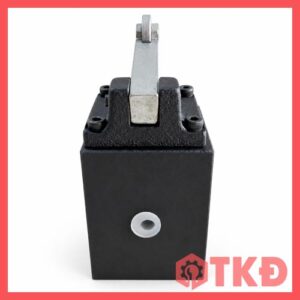

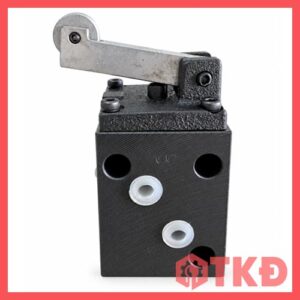

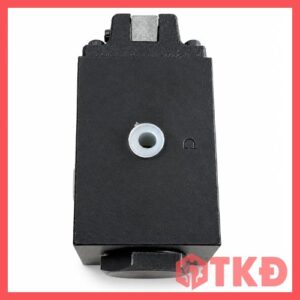

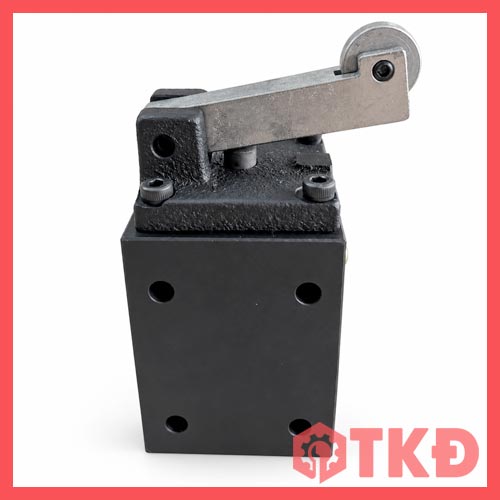

Van hành trình thủy lực con lăn Yuci Yuken DCT là dòng van đảo chiều điều khiển cơ khí, dùng để chuyển hướng dòng dầu theo vị trí chuyển động của máy. Thiết kế lắp ren giúp kết nối trực tiếp với đường ống, phù hợp cho máy công cụ, máy ép và các hệ thống thủy lực tự động.
Điều khiển hành trình trực tiếp và ổn định
Van hoạt động khi cam hoặc bộ phận chuyển động của máy tác động lên cần con lăn. Con trượt bên trong sẽ thay đổi trạng thái kết nối giữa các cổng P, T, A và B, từ đó đảo chiều xi lanh hoặc motor thủy lực. Khi ngừng tác động, lò xo đưa van trở về vị trí ban đầu.
Phương thức điều khiển cơ khí không cần tín hiệu điện, thích hợp cho các vị trí cần phát hiện hành trình và chuyển hướng dòng dầu trực tiếp.

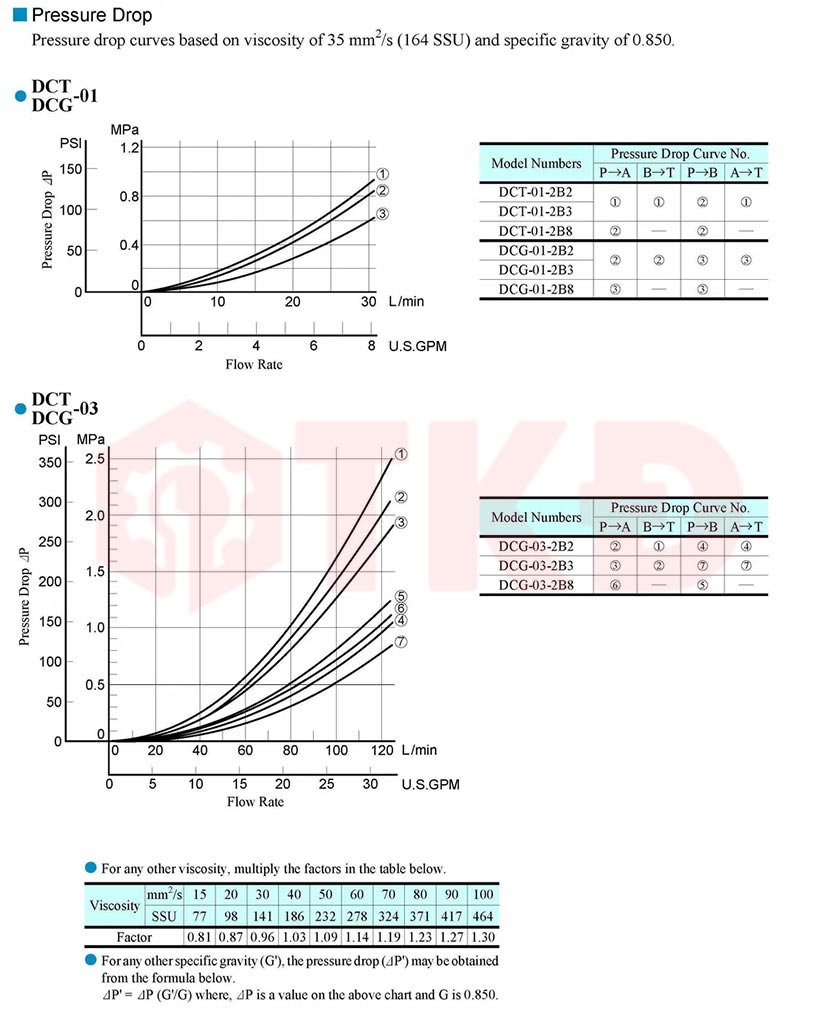

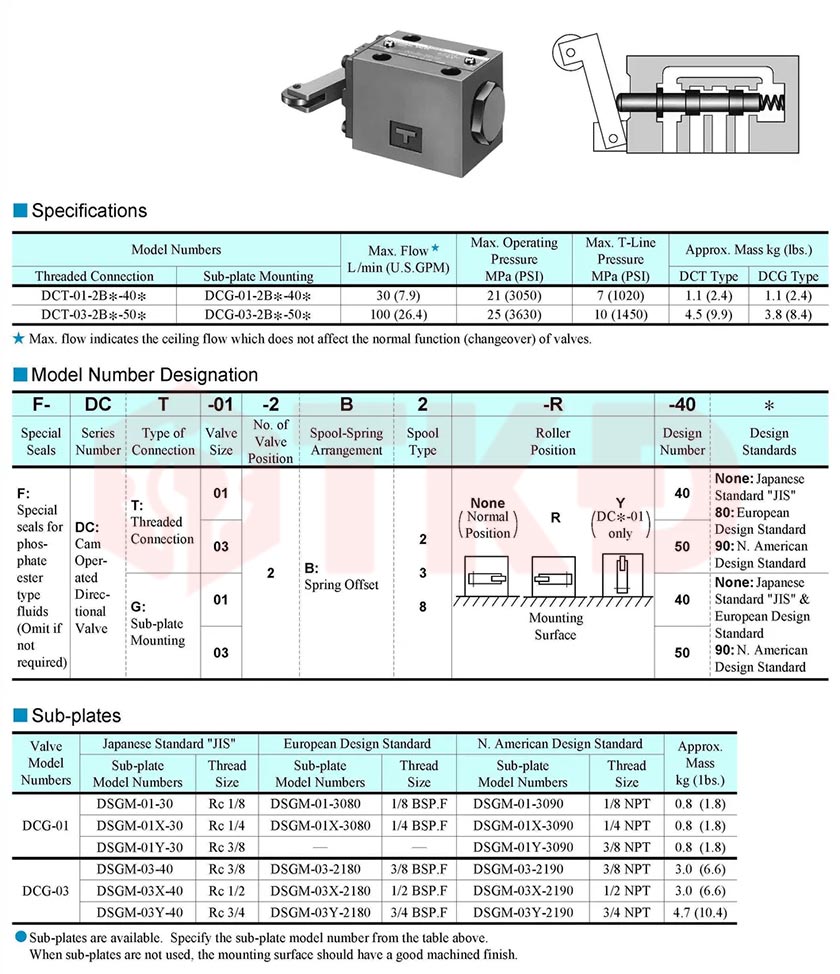

Thông số kỹ thuật van hành trình thủy lực con lăn lắp ren Yuci Yuken DCT
Đặc điểm nổi bật van thủy lực điều khiển con lăn DCT
- Điều khiển bằng con lăn, phản hồi theo hành trình cơ khí
- Van đảo chiều 2 vị trí, con trượt 2B2
- Lò xo tự động hồi về vị trí ban đầu
- Kết nối lắp ren, thuận tiện khi đi đường ống
- Có hai kích cỡ với lưu lượng tối đa 30 và 100 lít/phút
- Áp suất làm việc tối đa từ 210 đến 250 bar
Điểm mạnh trong vận hành thực tế van hành trình DCT
- Chuyển hướng dòng dầu theo đúng vị trí làm việc của cơ cấu máy
- Giảm nhu cầu sử dụng công tắc điện hoặc cảm biến tại điểm điều khiển
- Dễ lựa chọn theo lưu lượng và áp suất của hệ thống
- Hỗ trợ điều khiển đảo chiều tự động, lặp lại theo chu kỳ máy
- Kết cấu lắp ren phù hợp với hệ thống cần kết nối đường ống trực tiếp
Khi nào nên chọn van DCT con lăn?
DCT-01-2B2-40 phù hợp với hệ thống có lưu lượng nhỏ, không gian lắp đặt gọn và áp suất làm việc đến 210 bar. DCT-03-2B2-50 phù hợp với hệ thống cần lưu lượng lớn hơn, tối đa 100 lít/phút và áp suất đến 250 bar.
Khi lựa chọn van, cần đối chiếu kích thước ren, lưu lượng, áp suất và hướng tác động của con lăn để bảo đảm van vận hành đúng với chu trình máy.
Ứng dụng van đảo chiều thủy lực con lăn DCT
- Máy ép và máy công cụ
- Bàn nâng và thiết bị nâng hạ
- Máy đóng gói
- Dây chuyền sản xuất tự động
- Xi lanh và motor thủy lực
- Trạm nguồn thủy lực công nghiệp
Lưu ý khi lắp đặt van phân phối thủy lực con lăn DCT

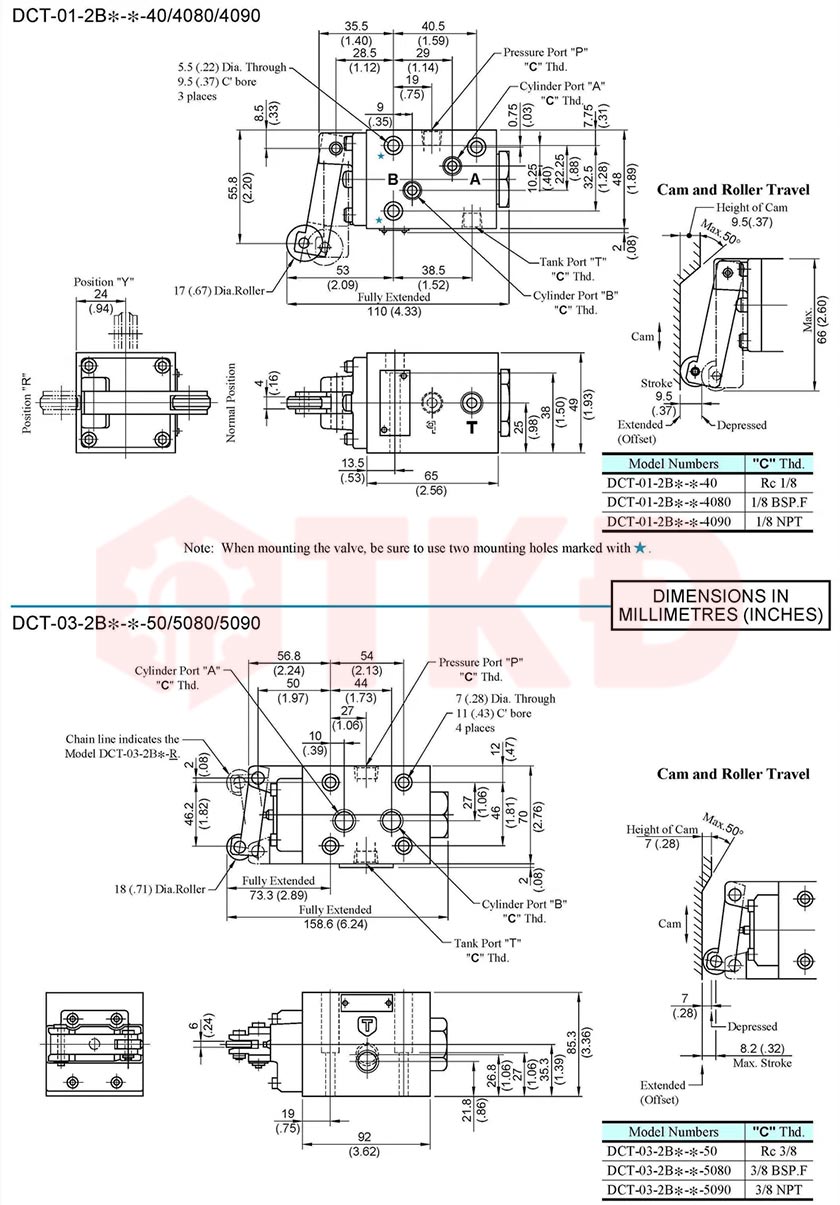

Cần bố trí cam tác động đúng hướng, không để con lăn chịu lực lệch hoặc va đập quá mức. Đường dầu phải được kết nối đúng các cổng P, T, A và B. Theo catalog, DCT-01-2B2-40 sử dụng ren Rc1/8, tương đương ren khoảng 9,6 mm, không phải ren 13 mm.
