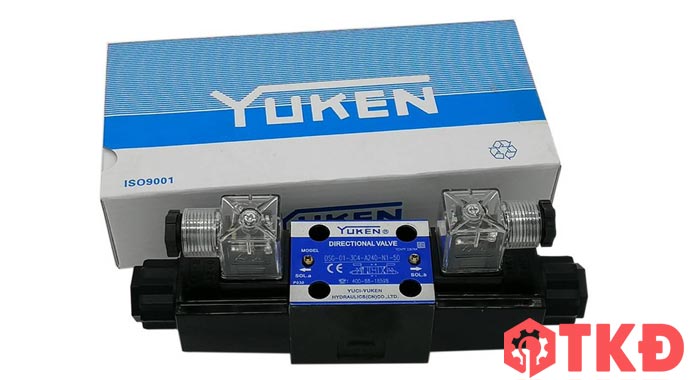

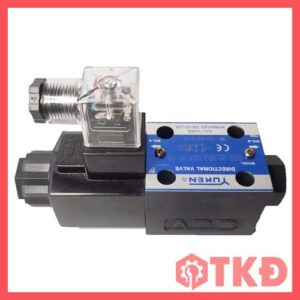

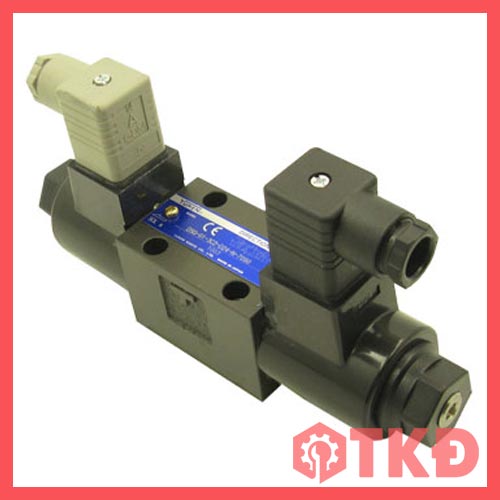

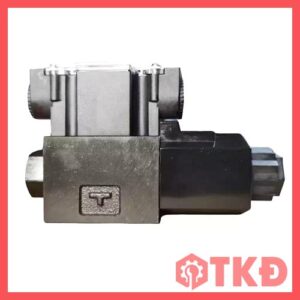

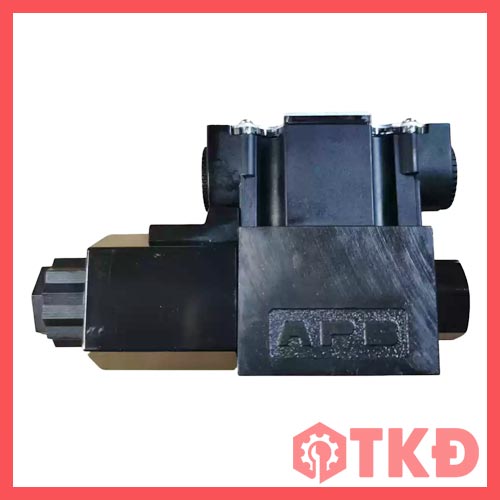

Van điện từ thủy lực Yuken DSG-01 là dòng van thủy lực đảo chiều điều khiển hướng dầu bằng nguyên lý điện từ, chuyên dùng trong các hệ thống thủy lực công nghiệp. Sản phẩm có độ bền cao, phản hồi nhanh, lưu lượng ổn định và được ứng dụng rộng rãi trong máy ép, máy dập, trạm nguồn thủy lực, hệ thống nâng hạ và dây chuyền tự động hóa.
Đặc điểm nổi bật Yuken DSG-01
- Thiết kế van đảo chiều điện từ 4 cửa, gồm P, T, A, B.
- Có phiên bản 2 vị trí và 3 vị trí, đáp ứng nhiều sơ đồ điều khiển thủy lực.
- Lưu lượng tối đa 63 L/min, phù hợp nhiều hệ thống thủy lực cỡ nhỏ và trung bình.
- Áp suất hoạt động tối đa 31.5 MPa, riêng một số spool như spool 60 tối đa 25 MPa.
- Áp suất đường hồi T tối đa 16 MPa, giúp van làm việc ổn định trong mạch dầu áp lực cao.
- Có nhiều tùy chọn điện áp như AC 240V, DC 24V và DC 12V.
- Tích hợp chốt nhấn tay, hỗ trợ kiểm tra, vận hành thử hoặc xử lý khi cần thao tác thủ công.
- Lắp đế tiện lợi, dễ thay thế, dễ bảo trì và phù hợp với nhiều cụm van thủy lực tiêu chuẩn.
Khác biệt nằm ở khả năng chọn đúng spool cho từng mạch dầu
Điểm mạnh của Yuken DSG-01 không chỉ nằm ở độ bền và độ ổn định, mà còn ở sự đa dạng về kiểu spool. Các mã như 2B2, 2B3B, 2B8, 3C2, 3C3, 3C4, 3C5, 3C9, 3C12 và 3C60 cho phép người dùng lựa chọn đúng trạng thái trung tâm, hướng dòng dầu và kiểu điều khiển theo từng yêu cầu thực tế.
Điều này đặc biệt quan trọng trong hệ thống thủy lực, vì chọn sai spool có thể làm xi lanh, motor thủy lực hoặc cơ cấu chấp hành hoạt động không đúng ý muốn. Khi chọn đúng mã van DSG-01, hệ thống sẽ vận hành chính xác hơn, giảm lỗi điều khiển và tăng độ an toàn cho thiết bị.
Cấu tạo van điện từ Yuken DSG-01
Van được thiết kế chắc chắn với các bộ phận chính:
- Thân van hợp kim chịu áp lực cao
- Cuộn coil điện từ phản hồi nhanh
- Con trượt (spool) điều khiển hướng dòng dầu
- Hệ thống phớt kín chống rò rỉ
- Cổng dầu P – T – A – B bố trí tiêu chuẩn
Chức năng Yuken DSG-01
- Điều khiển hướng dòng dầu
- Đảo chiều xi lanh hoặc motor thủy lực
- Phản hồi nhanh, phù hợp hệ thống tự động
- Điều khiển từ xa thông qua tín hiệu điện
Ưu điểm khi sử dụng Yuken DSG-01
- Điều khiển dòng dầu ổn định, giúp thiết bị vận hành chính xác hơn.
- Kích thước nhỏ gọn, dễ bố trí trong cụm van hoặc trạm nguồn thủy lực.
- Nhiều mã spool, dễ chọn theo từng sơ đồ thủy lực thực tế.
- Có nhiều lựa chọn điện áp, thuận tiện khi lắp cho tủ điện điều khiển khác nhau.
- Thương hiệu Yuken được sử dụng rộng rãi trong ngành thủy lực, dễ thay thế và dễ tìm phụ kiện tương thích.
- Phù hợp cho hệ thống cần độ tin cậy cao, giảm tình trạng kẹt van, sai hành trình hoặc điều khiển thiếu ổn định.
Ứng dụng Yuken DSG-01
- Máy ép thủy lực
- Máy dập cơ khí
- Trạm nguồn thủy lực
- Hệ thống nâng hạ
- Dây chuyền sản xuất tự động
Cách lắp đặt van điện từ Yuken DSG-01
B1: Chuẩn bị đế van (subplate) đúng chuẩn size 01, đảm bảo bề mặt lắp phẳng và sạch.
B2: Định vị van đúng chiều cổng P – T – A – B, tránh lắp sai đường dầu.
B3: Siết bulong cố định đều lực, tránh lệch thân van gây rò rỉ.
B4: Đấu nối điện đúng điện áp coil (AC hoặc DC), đảm bảo nguồn điện ổn định.
B5: Kiểm tra rò rỉ và chạy thử hệ thống trước khi vận hành chính thức.
Tài liệu kỹ thuật van điện từ Yuken DSG-01
Dưới đây là bộ tài liệu kỹ thuật quan trọng của van điện từ Yuken DSG-01, giúp khách hàng dễ dàng tra cứu mã sản phẩm và tham khảo đầy đủ thông số cần thiết:
Thông số kỹ thuật chi tiết Yuken DSG-01
Sơ đồ chọn mã Yuken DSG-01

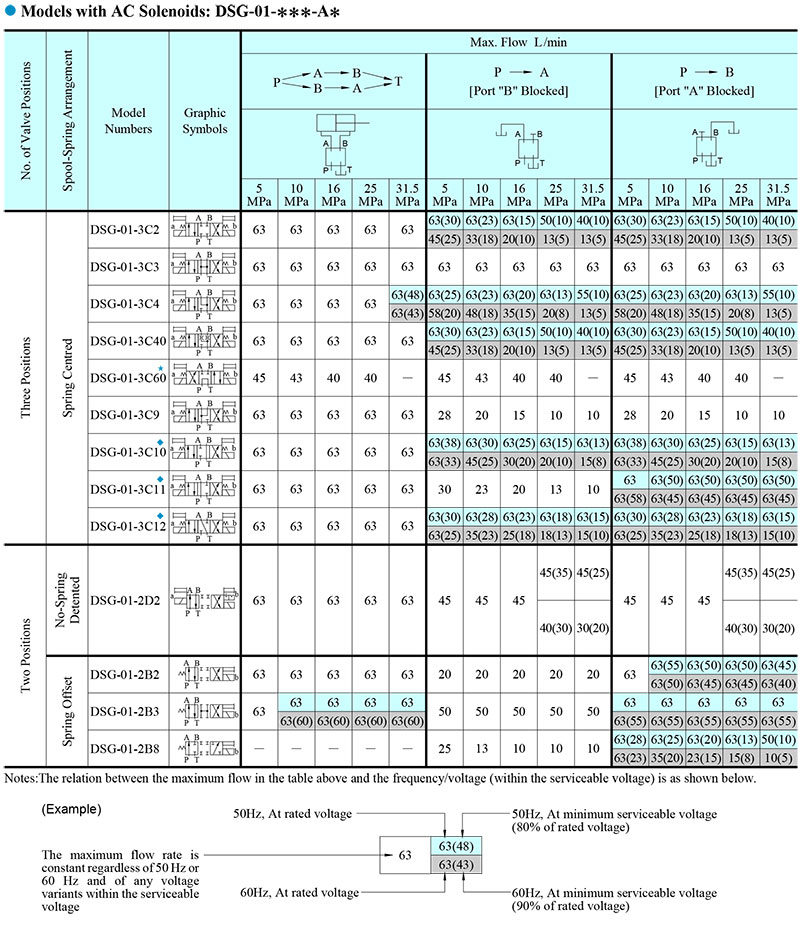

Bảng lưu lượng làm việc Yuken DSG-01
Bản vẽ kích thước lắp đặt Yuken DSG-01
Lưu ý khi chọn mua Yuken DSG-01
Khi chọn van Yuken DSG-01, cần kiểm tra đúng mã spool, số vị trí, điện áp coil và kiểu kết nối điện. Ngoài ra, nên đối chiếu lưu lượng, áp suất làm việc và kiểu đế lắp để đảm bảo van phù hợp với hệ thống đang sử dụng.
Nếu cần thay thế van cũ, nên kiểm tra kỹ mã trên tem van, sơ đồ thủy lực và điện áp coil trước khi đặt hàng. Việc chọn đúng mã giúp hệ thống hoạt động ổn định, hạn chế lỗi lắp sai và tiết kiệm thời gian bảo trì.
Lựa chọn phù hợp cho hệ thống thủy lực ổn định
Van Yuken DSG-01 là lựa chọn phù hợp cho các hệ thống thủy lực cần điều khiển hướng dầu chính xác, bền bỉ và dễ bảo trì. Với nhiều mã sản phẩm, nhiều kiểu spool và nhiều tùy chọn điện áp, dòng van này đáp ứng tốt nhu cầu lắp mới, thay thế và sửa chữa trong máy móc công nghiệp.
Liên hệ Thủy Khí Điện để được tư vấn chọn đúng mã van Yuken DSG-01 theo sơ đồ thủy lực, điện áp sử dụng và yêu cầu vận hành thực tế.
