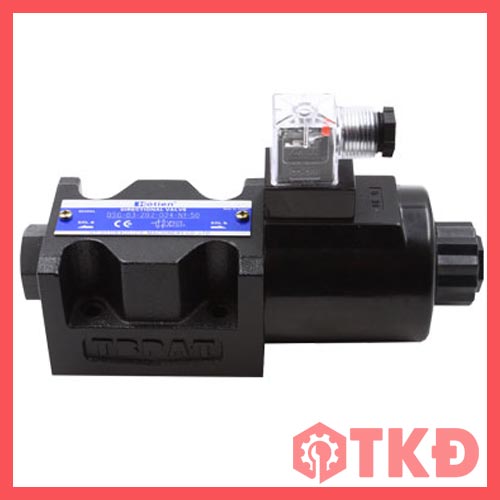

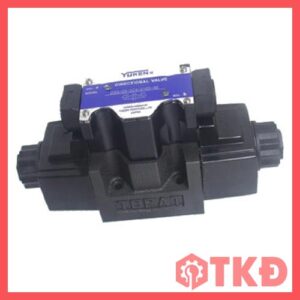

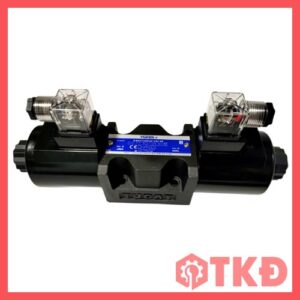

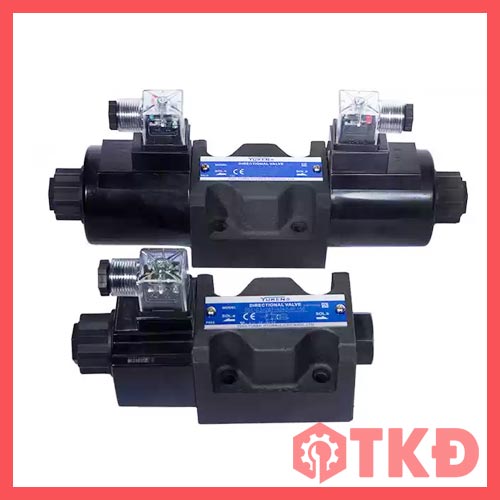

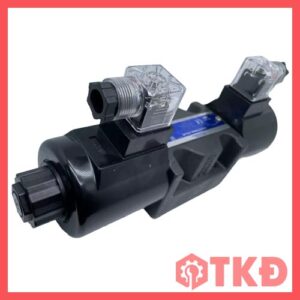

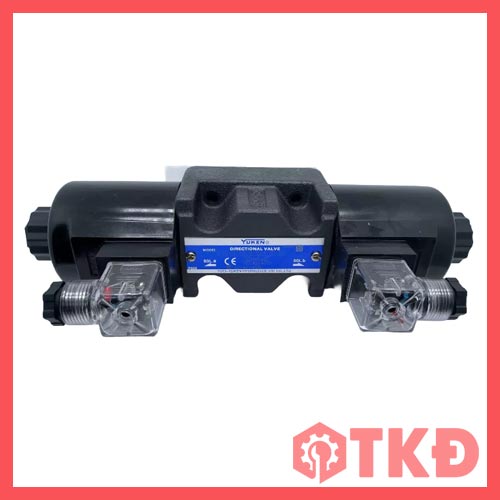

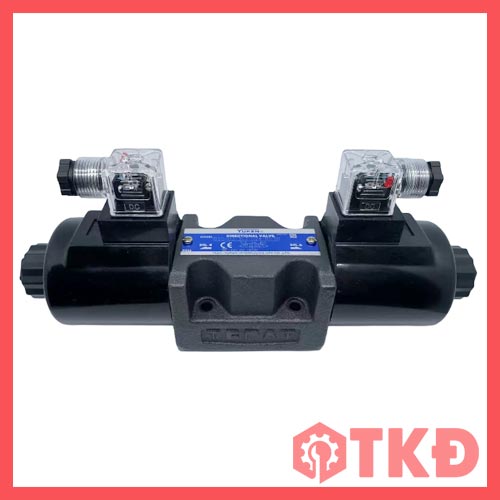

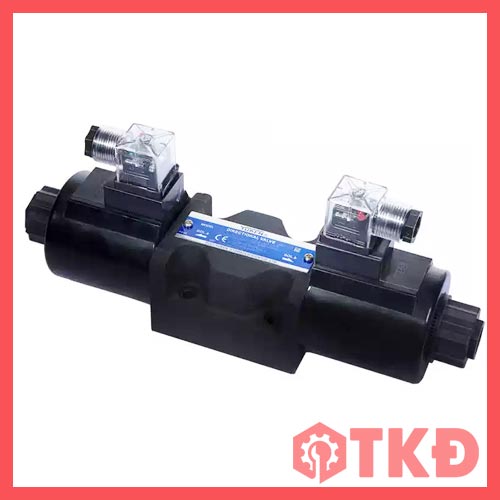

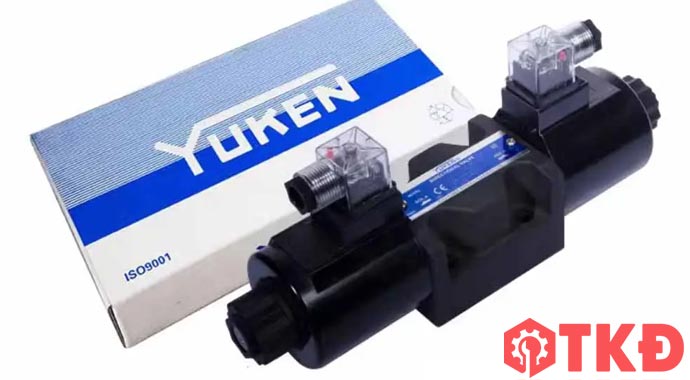

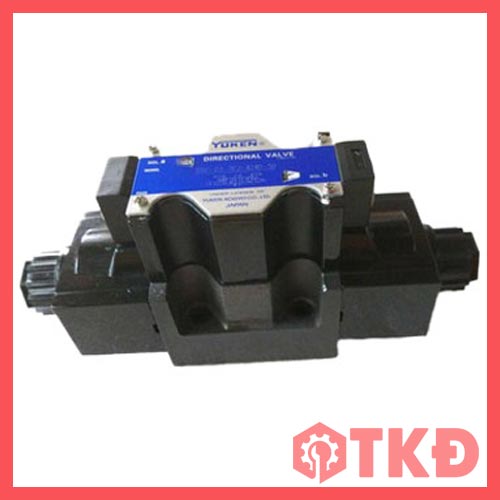

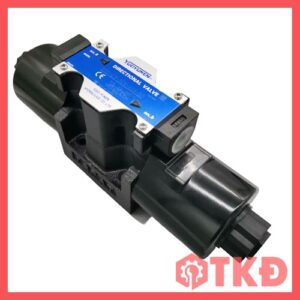

Van điện từ thủy lực DSG-03 Yuken (van điện đảo chiều) là dòng van điều khiển hướng dầu thủy lực cao cấp, được sản xuất bởi thương hiệu Yuken – nhà sản xuất hàng đầu trong lĩnh vực điều khiển thủy lực công nghiệp.
Van DSG-03 được thiết kế theo tiêu chuẩn quốc tế, chuyên dùng để điều khiển dòng chảy dầu trong các hệ thống thủy lực áp suất cao. Với độ bền vượt trội, khả năng làm việc ổn định và phản hồi nhanh, đây là dòng van được sử dụng phổ biến trong các nhà máy, dây chuyền sản xuất và hệ thống thủy lực công nghiệp.
Đặc điểm nổi bật van Yuken DSG-03
- Thiết kế van điện từ thủy lực điều khiển hướng, dùng cho hệ thống dầu áp lực cao.
- Cỡ van 03, phù hợp nhiều cụm thủy lực công nghiệp thông dụng.
- Lưu lượng tối đa 120 L/min, đáp ứng tốt nhu cầu điều khiển xi lanh và motor thủy lực.
- Áp suất làm việc tối đa 31.5 MPa, phù hợp môi trường làm việc tải nặng.
- Có nhiều kiểu spool như 2, 3, 3B, 4, 5, 8, 9, 12, 60 để lựa chọn theo sơ đồ thủy lực.
- Có tùy chọn điện áp AC 240V và DC 24V, dễ thay thế cho nhiều hệ thống sẵn có.

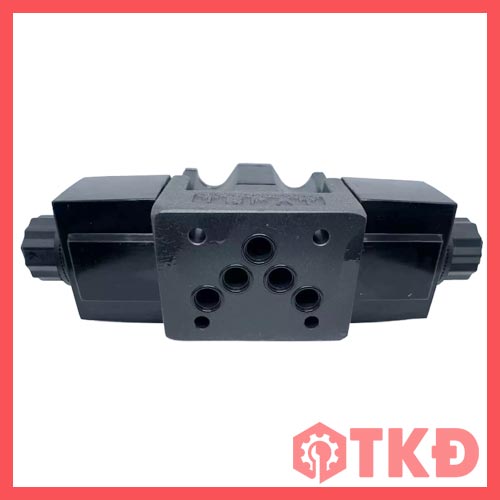

- Kiểu lắp mặt bích trên đế sub-plate, thuận tiện khi bảo trì, thay thế hoặc lắp mới.
- Có nút nhấn tay manual override, hỗ trợ kiểm tra và vận hành thử khi cần.
Cấu tạo van Yuken DSG-03
Gồm thân van, lõi trượt spool, cuộn coil điện từ, lò xo hồi vị, nút nhấn tay và phần kết nối điện. Khi coil được cấp điện, lực điện từ sẽ tác động làm dịch chuyển spool bên trong thân van, từ đó thay đổi hướng đi của dầu thủy lực giữa các cửa P, T, A và B.
Nhờ cấu tạo lắp đế, van có thể tháo rời khỏi cụm manifold hoặc sub-plate mà không cần thay đổi toàn bộ đường ống. Điều này giúp việc bảo trì, kiểm tra và thay thế nhanh hơn, đặc biệt trong các hệ thống sản xuất cần giảm thời gian dừng máy.
Nguyên lý hoạt động van Yuken DSG-03
Khi cấp điện vào cuộn coil:
1. Từ trường sinh ra sẽ hút lõi van dịch chuyển.
2. Lõi van thay đổi đường đi của dầu thủy lực.
3. Khi ngắt điện, lò xo đẩy lõi van trở về vị trí ban đầu.
Chức năng nổi bật của van DSG-03
- Điều khiển hướng dòng chảy dầu
- Kiểm soát áp suất và lưu lượng
- Phản hồi nhanh, độ chính xác cao
- Độ bền vượt trội, tuổi thọ dài
- Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
- Phù hợp cho hệ thống tự động hóa
Ứng dụng của van Yuken DSG-03
Van thủy lực này được sử dụng rộng rãi trong:
- Máy ép nhựa, máy ép thủy lực
- Máy CNC, máy gia công cơ khí
- Hệ thống băng tải thủy lực
- Thiết bị nâng hạ
- Trạm nguồn thủy lực
- Dây chuyền sản xuất tự động
- Ngành ô tô, đóng tàu, cơ khí chế tạo
- Hệ thống thủy lực tàu thủy và thiết bị công nghiệp nặng
Ưu điểm
- Chất lượng Nhật Bản
- Độ chính xác cao
- Hoạt động bền bỉ, ít hỏng vặt
- Dễ thay thế, lắp đặt theo tiêu chuẩn quốc tế
- Phù hợp hệ thống yêu cầu lưu lượng lớn
Tài liệu kỹ thuật van điện từ Yuken DSG-03
Để hỗ trợ khách hàng tra cứu và lựa chọn đúng chủng loại van phù hợp với hệ thống, dưới đây là bộ tài liệu kỹ thuật đầy đủ của van điện từ thủy lực Yuken DSG-03. Tài liệu cung cấp chi tiết thông số vận hành, sơ đồ mã hàng, lưu lượng làm việc và kích thước lắp đặt theo tiêu chuẩn của hãng Yuken.

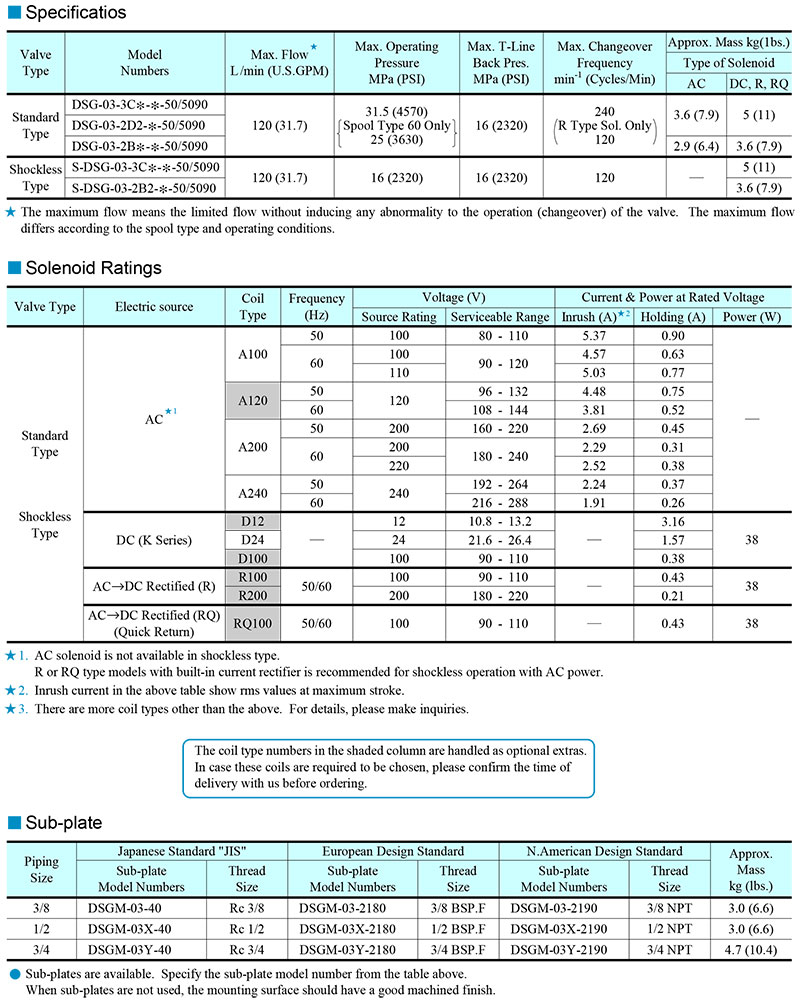

Thông số kỹ thuật Yuken DSG-03
Sơ đồ chọn mã Yuken DSG-03

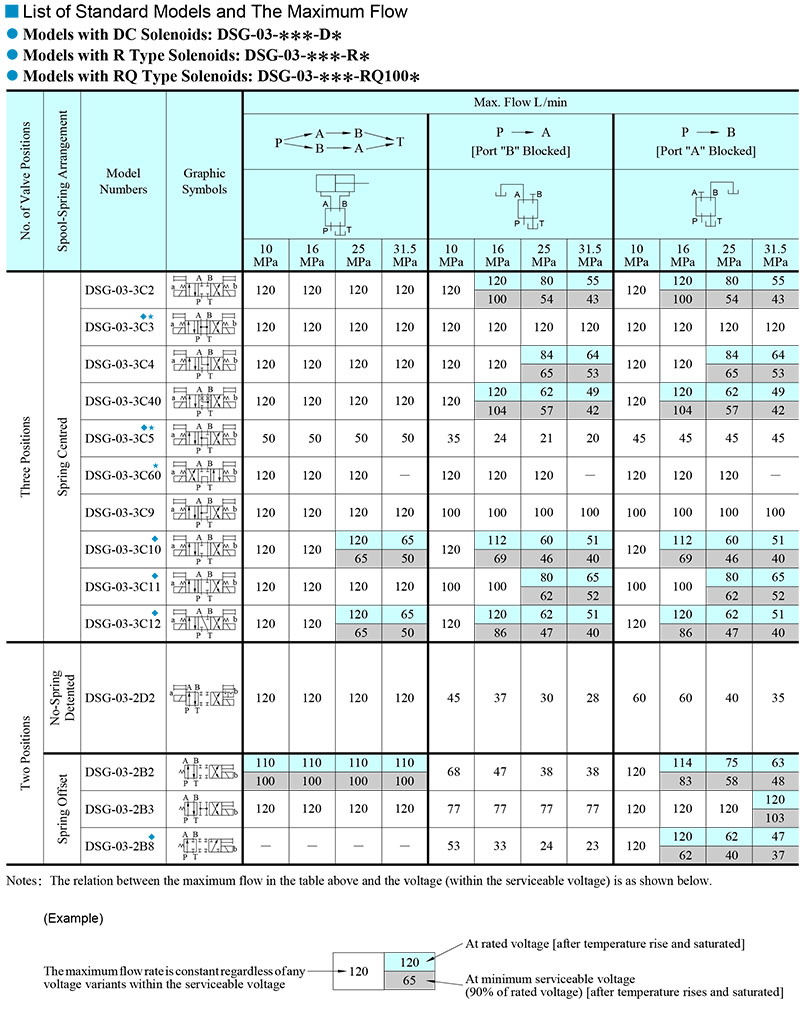

Bảng lưu lượng làm việc Yuken DSG-03

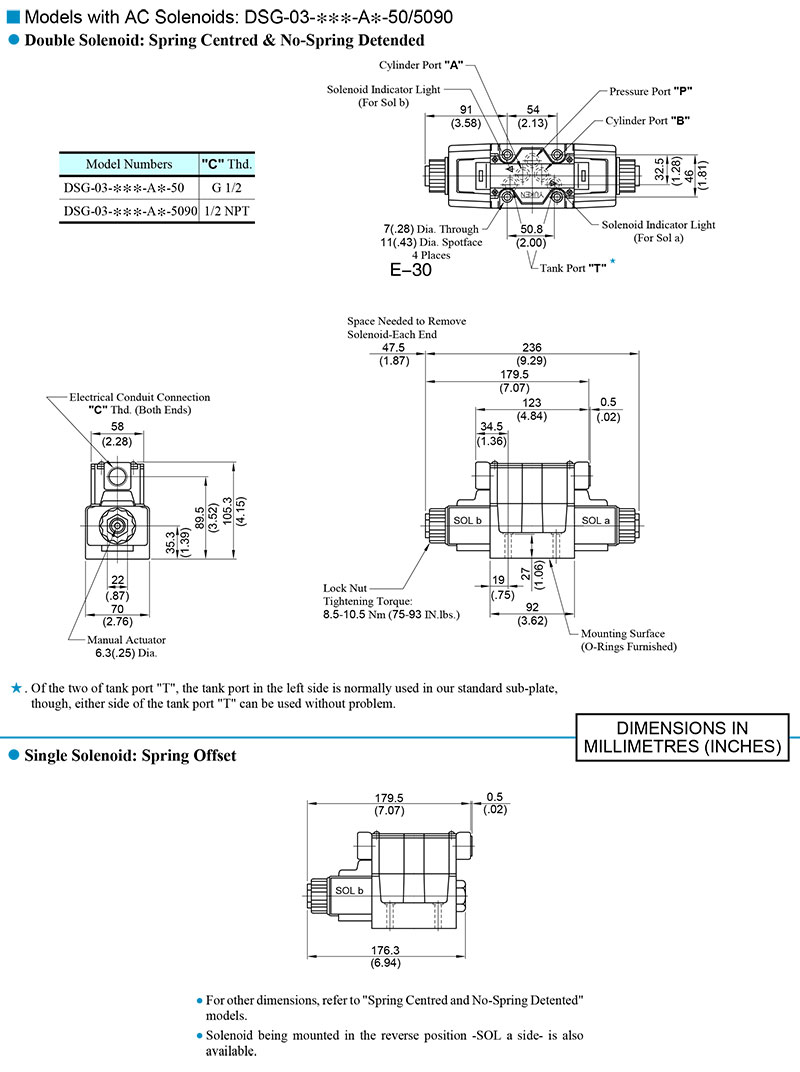

Bản vẽ kích thước lắp đặt Yuken DSG-03
Lưu ý khi chọn mua van Yuken DSG-03
Khi chọn van Yuken DSG-03, cần xác định đúng mã van đang sử dụng, điện áp coil, kiểu spool, kiểu kết nối điện và loại đế lắp. Đối với hệ thống thay thế, nên đối chiếu tem van cũ hoặc sơ đồ thủy lực để tránh chọn nhầm mã.
Nếu chưa chắc nên dùng DSG-03-2B2, DSG-03-3C2, DSG-03-3C4, DSG-03-3C60 hay các mã khác, khách hàng nên cung cấp hình ảnh tem van, hình dáng coil và yêu cầu hoạt động của xi lanh để được tư vấn chính xác hơn.
Mua van điện từ thủy lực Yuken DSG-03
Van điện từ Yuken DSG-03 là lựa chọn phù hợp cho những hệ thống cần van đảo chiều bền, dễ thay thế và có nhiều mã thông dụng. Sản phẩm hỗ trợ tốt cho các cụm nguồn thủy lực, máy sản xuất và thiết bị công nghiệp cần điều khiển dầu ổn định.
Thủy Khí Điện cung cấp các mã van điện từ thủy lực Yuken DSG-03 theo nhu cầu lắp đặt thực tế, hỗ trợ tư vấn chọn đúng mã, đúng điện áp và đúng kiểu spool để hệ thống vận hành hiệu quả hơn.
