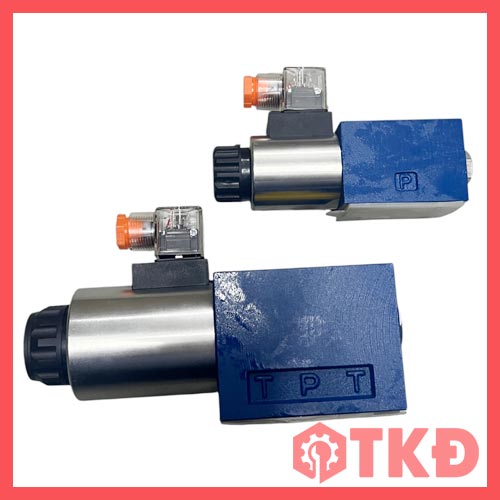

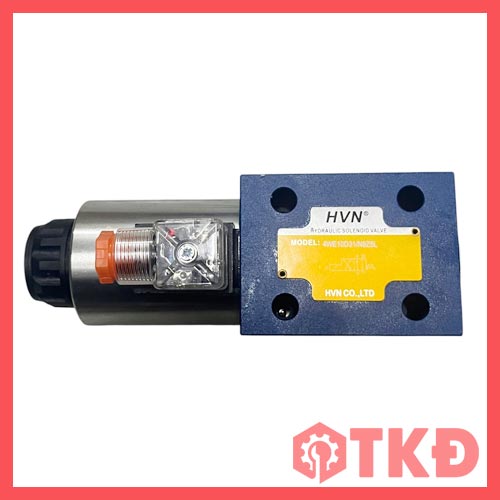

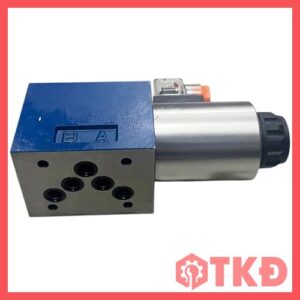

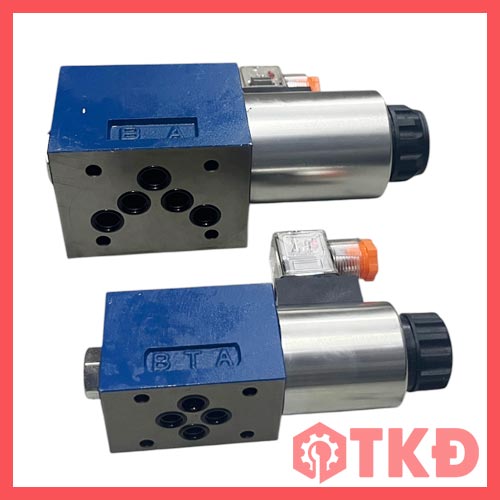

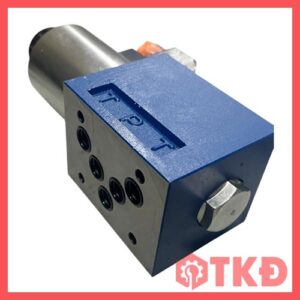

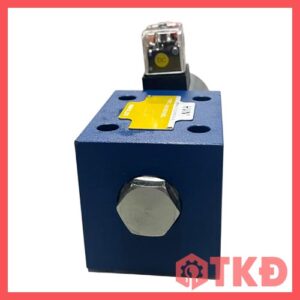

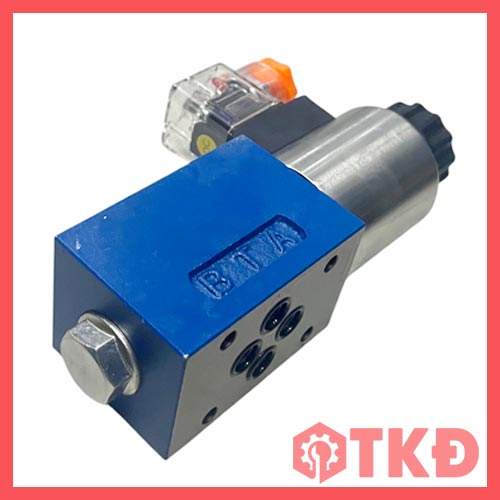

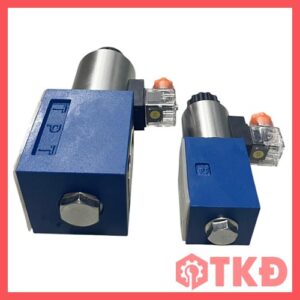

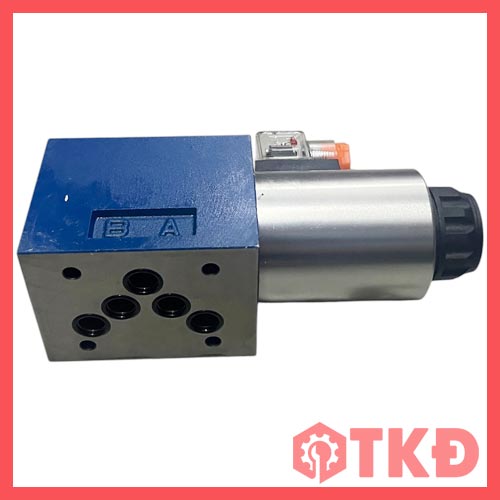

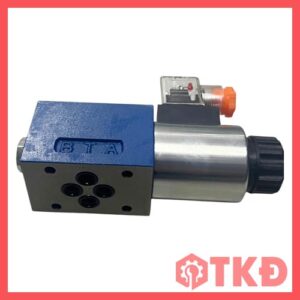

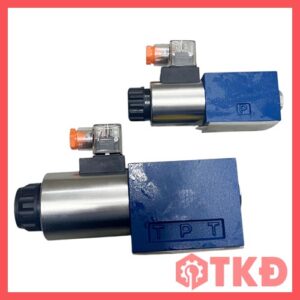

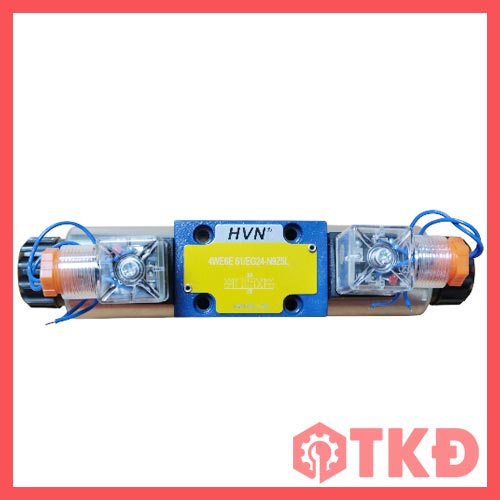

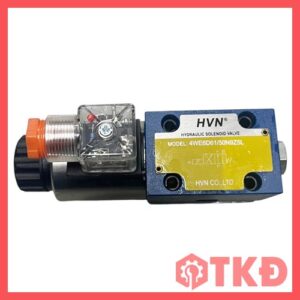

Van điện từ thủy lực HVN 4WE6, 4WE10 315 Bar là dòng van đảo chiều dùng để đóng, mở và chuyển hướng dòng dầu trong hệ thống thủy lực. Sản phẩm phù hợp với các bộ nguồn, máy ép, máy nâng và thiết bị tự động cần điều khiển chính xác chiều chuyển động của xi lanh hoặc mô tơ thủy lực.

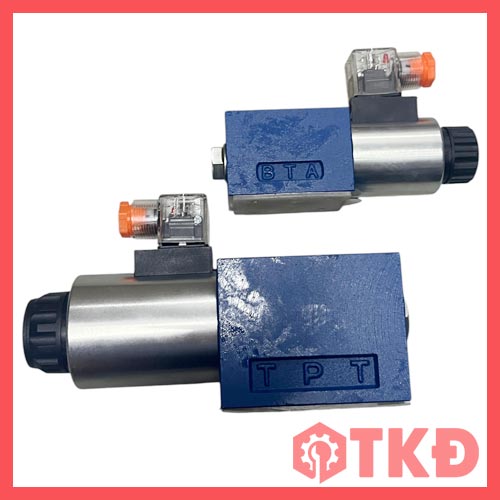

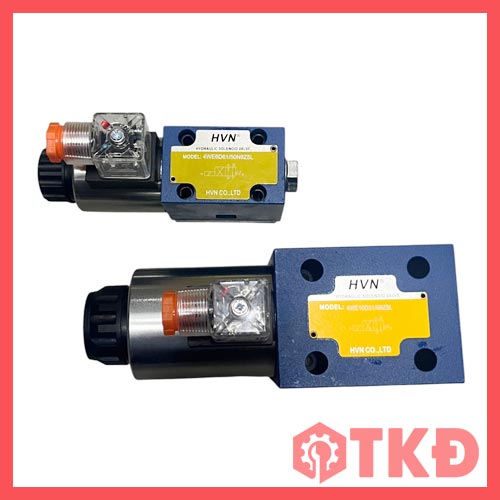

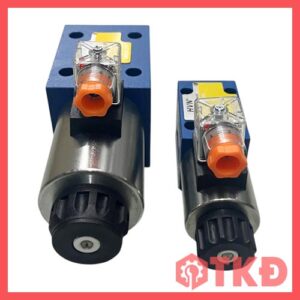

Van có các phiên bản 4WE6 và 4WE10, tương ứng với chuẩn lắp đế NG6 và NG10. Áp suất làm việc tối đa lên đến 315 bar, đáp ứng tốt các hệ thống thủy lực công nghiệp có áp suất cao.
Một số mã sản phẩm TKĐ đang cung cấp:
- 4WE6G61/EW220-50N9Z5L
- 4WE6E61/EG24N9Z5L

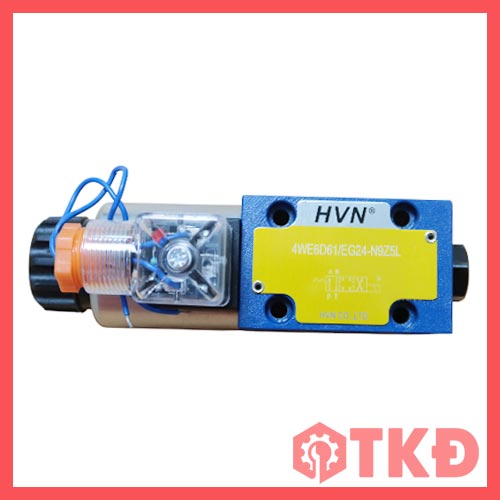

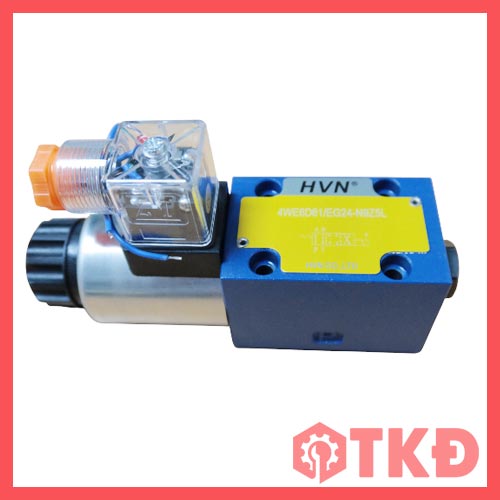

- 4WE6D61/EG24N9Z5L
- 4WE6D61/EG12N9Z5L
- 4WE10E31/EG24N9Z5L
- 4WE10D31/EG24N9Z5L
Điểm mạnh trong hệ thống thủy lực áp cao
- Áp suất làm việc tối đa 315 bar, phù hợp với nhiều máy móc công nghiệp.
- Điều khiển dòng dầu nhanh bằng tín hiệu điện.
- Có nhiều kiểu con trượt để lựa chọn theo sơ đồ vận hành.
- Lắp đế tiêu chuẩn, thuận tiện thay thế và bảo trì.
- Có chốt nhấn tay để kiểm tra van khi chưa cấp điện.
- Coil dạng nắp, dễ tháo lắp và thay thế khi bảo dưỡng.
- Hỗ trợ nhiều điện áp coil như AC 220V, DC 24V và DC 12V.
Cấu tạo và nguyên lý hoạt động van HVN 4WE6, 4WE10
Van gồm thân van, con trượt, lò xo hồi hoặc lò xo định tâm, cuộn coil điện từ, lõi từ và chốt nhấn tay. Khi coil được cấp điện, lực điện từ tác động làm con trượt dịch chuyển, từ đó thay đổi đường dẫn dầu giữa các cổng P, T, A và B.
Khi ngắt điện, con trượt sẽ được lò xo đưa về vị trí ban đầu hoặc vị trí trung tâm tùy theo mã van. Cơ chế này giúp hệ thống chuyển đổi trạng thái nhanh, ổn định và thuận tiện khi tích hợp với tủ điện điều khiển.
Chọn đúng kiểu con trượt để máy vận hành ổn định
Mã 2B2 phù hợp với hệ thống cần van 2 vị trí, 1 đầu điện và tự hồi bằng lò xo. Đây là lựa chọn phổ biến cho các cơ cấu tiến lùi đơn giản.

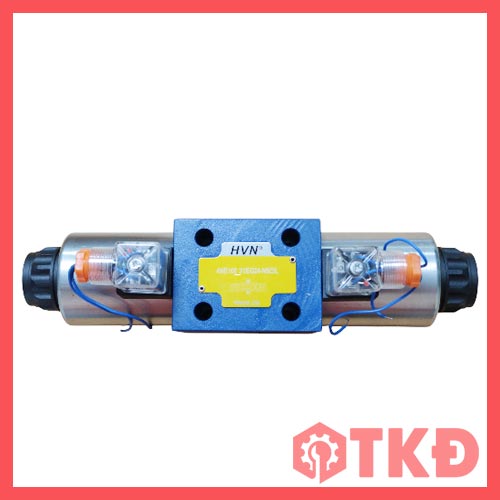

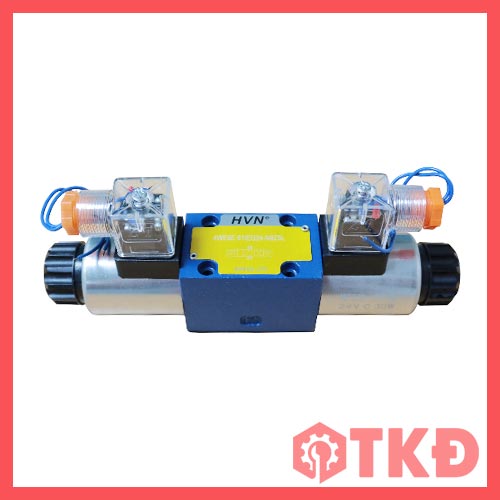

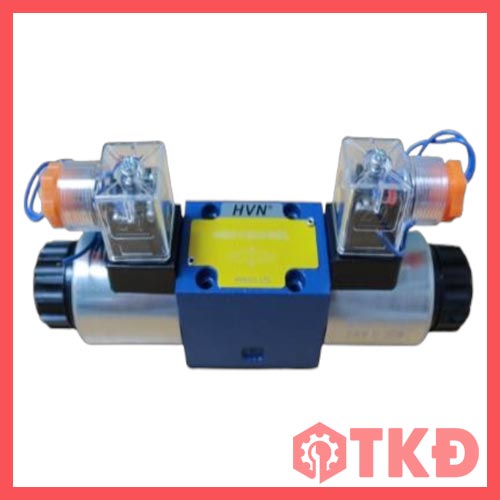

Mã 3C2 và 3C6 sử dụng 2 đầu điện, 3 vị trí và lò xo định tâm. Hai mã này có trạng thái trung tâm khác nhau nên cần lựa chọn theo yêu cầu giữ tải, xả tải hoặc khóa cơ cấu của từng hệ thống.
Việc chọn đúng mã con trượt giúp hạn chế tình trạng xi lanh tự trôi, bơm chịu tải liên tục hoặc mô tơ thủy lực dừng không đúng yêu cầu.
Ưu điểm thực tế van HVN 4WE
- Điều khiển xi lanh tiến và lùi chính xác.
- Điều khiển mô tơ thủy lực quay thuận và quay nghịch.
- Phản hồi nhanh, phù hợp với hệ thống tự động.
- Chịu áp cao, làm việc ổn định trong môi trường công nghiệp.
- Coil nắp dễ kiểm tra, tháo lắp và thay thế.
- Nhiều mã van giúp dễ lựa chọn theo sơ đồ thủy lực.
- Chuẩn lắp phổ biến, thuận tiện tìm đế van và phụ kiện thay thế.
- Giảm thời gian dừng máy khi cần bảo trì.
Ứng dụng van coil nắp HVN 4WE6, 4WE10
- Bộ nguồn thủy lực.
- Máy ép và máy dập.
- Máy chấn, máy cắt và máy công cụ.
- Bàn nâng, cầu nâng và thiết bị nâng hạ.
- Máy đóng gói và dây chuyền tự động.
- Hệ thống điều khiển xi lanh thủy lực.
- Hệ thống điều khiển mô tơ thủy lực.
- Máy móc sản xuất và thiết bị cơ khí công nghiệp.
Lưu ý khi lựa chọn và lắp đặt van HVN 4WE
Khách hàng cần xác định đúng kích thước van 4WE6 hoặc 4WE10, kiểu con trượt 2B2, 3C2 hay 3C6 và điện áp coil trước khi đặt hàng. Van 4WE6 sử dụng đế NG6, trong khi van 4WE10 sử dụng đế NG10 nên hai dòng không thể lắp thay thế trực tiếp cho nhau.
Khi lắp đặt, dầu thủy lực cần được lọc sạch và đấu đúng các cổng P, T, A, B. Không nên cấp sai điện áp coil vì có thể làm coil nóng, giảm tuổi thọ hoặc cháy cuộn điện.
Địa chỉ cung cấp van điện từ thủy lực HVN 4WE
Thủy Khí Điện chuyên cung cấp van điện từ thủy lực HVN 4WE 315 Bar với nhiều mã 4WE6D, 4WE6E, 4WE6G, 4WE10D, 4WE10E và 4WE10G. Khách hàng có thể lựa chọn điện áp coil và kiểu con trượt phù hợp với sơ đồ thủy lực đang sử dụng.
