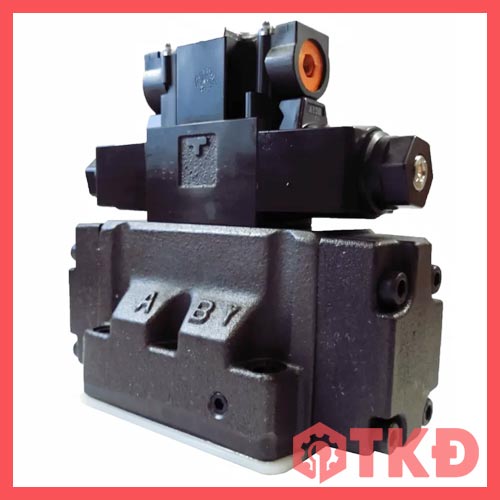

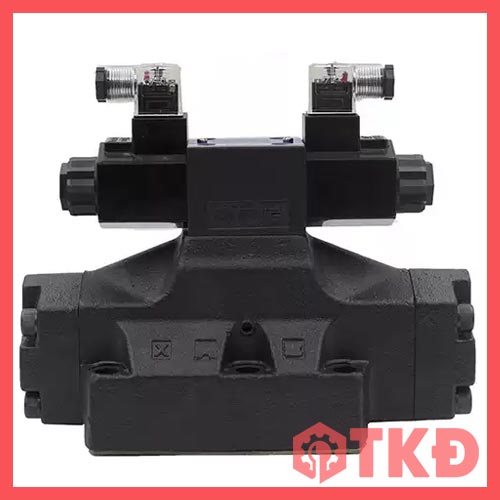

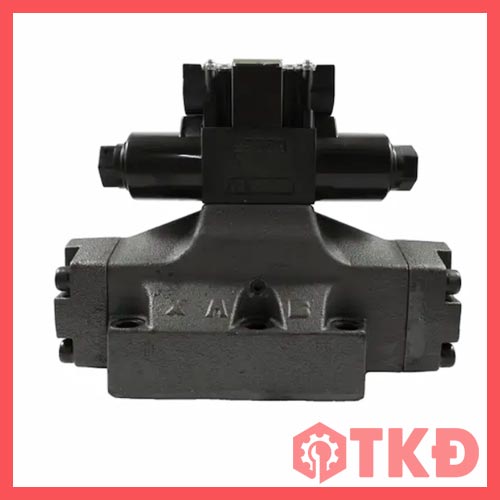

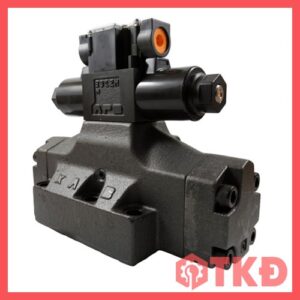

Van điện từ thủy lực 2 tầng Saintfon DSHG là dòng van đảo chiều lưu lượng lớn, được sử dụng để đóng, mở và chuyển hướng dòng dầu trong các hệ thống thủy lực công nghiệp. Sản phẩm gồm van điện từ pilot ở tầng trên và van phân phối chính ở tầng dưới, giúp điều khiển xi lanh hoặc mô tơ thủy lực ổn định ở mức lưu lượng cao.
Dòng van DSHG phù hợp với máy ép, bộ nguồn thủy lực, máy đúc, máy nâng và nhiều thiết bị công nghiệp cần khả năng đảo chiều nhanh, chịu áp suất cao và vận hành liên tục.

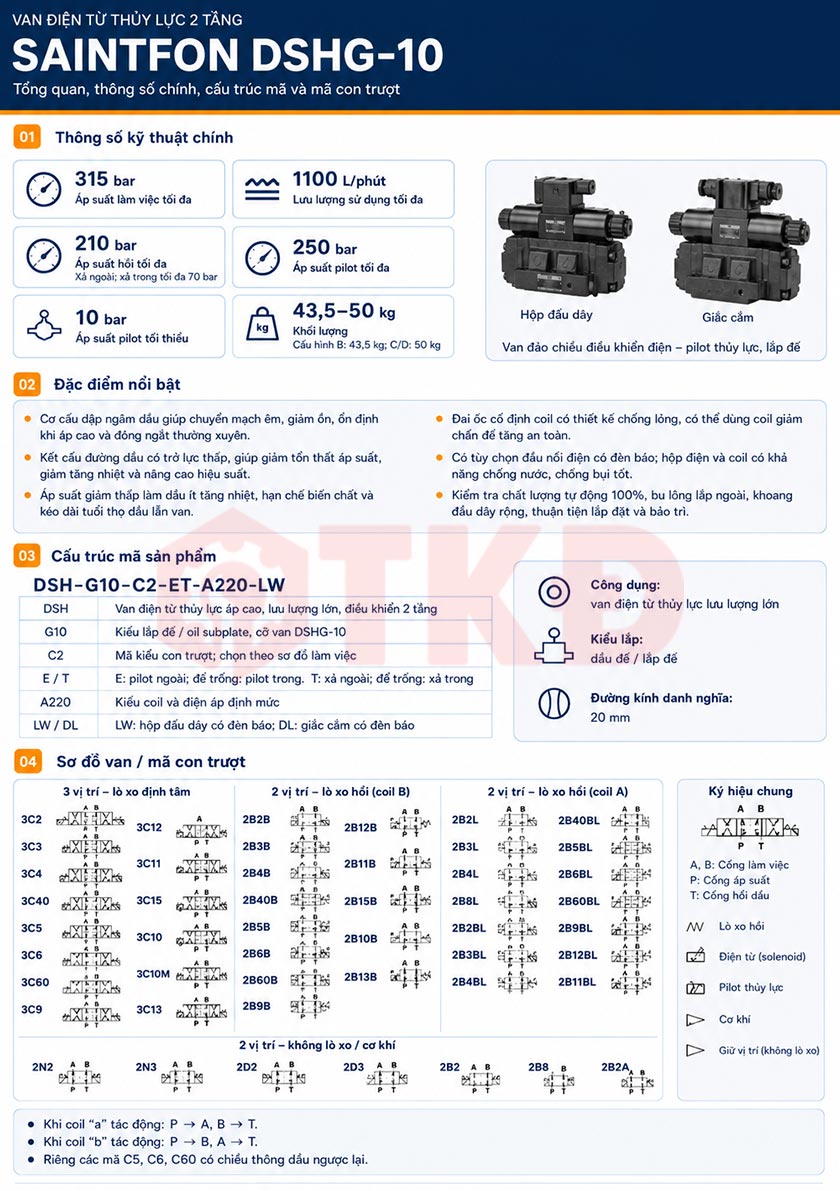

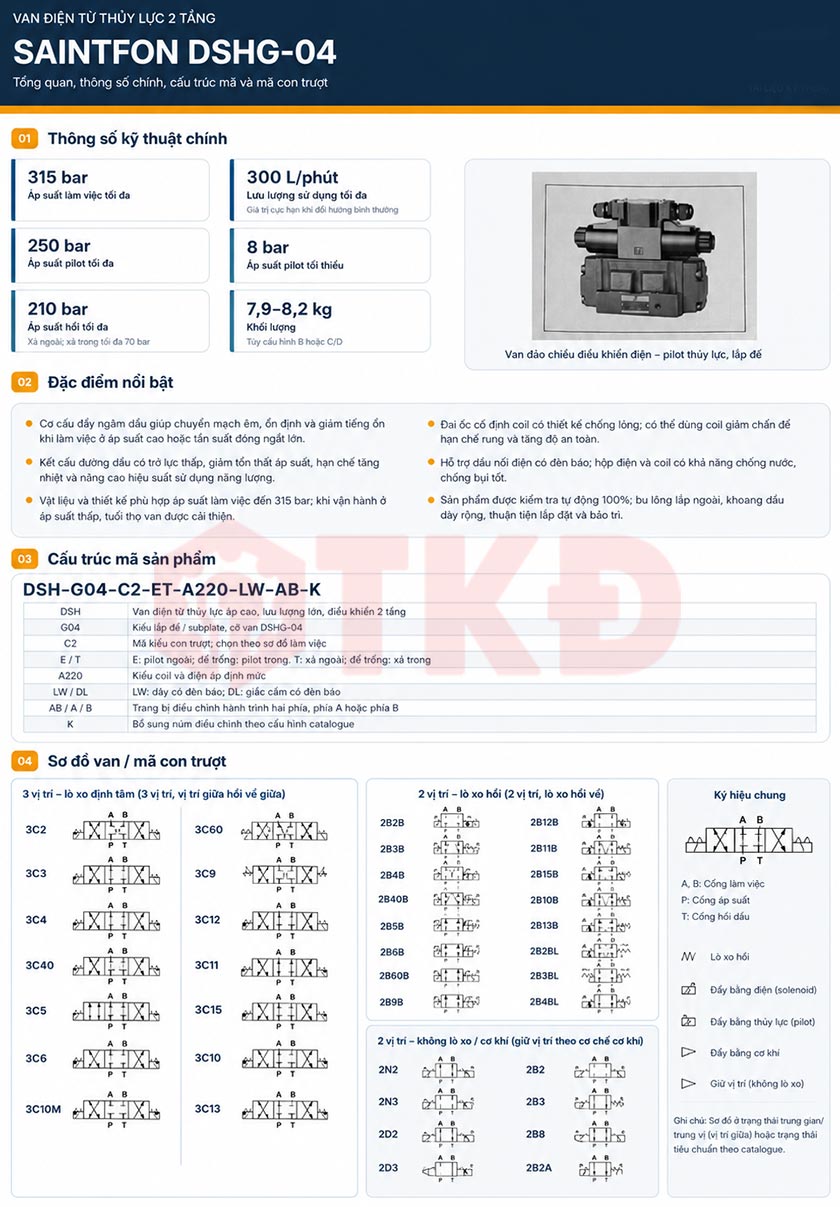

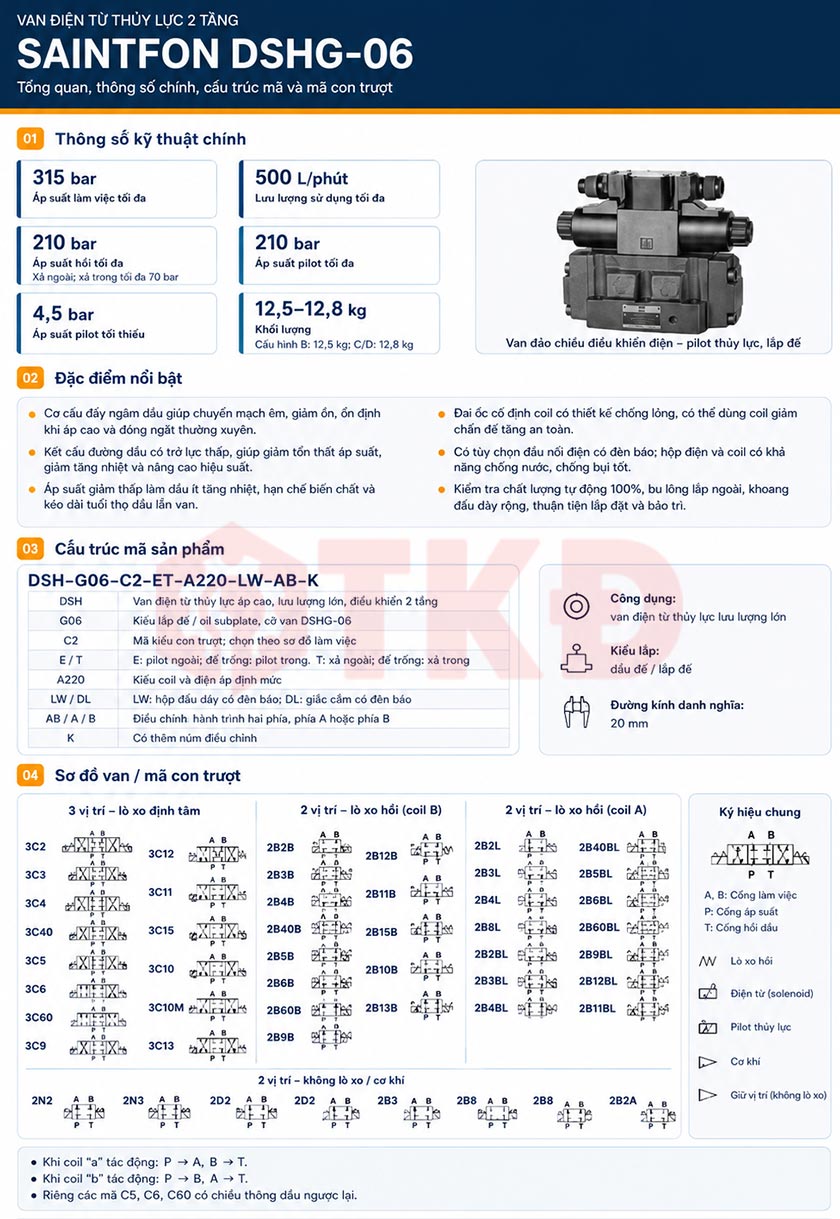

Thông số kỹ thuật van điện từ thủy lực 2 tầng Saintfon DSHG
Giải pháp điều khiển lưu lượng lớn bằng tín hiệu điện
Khác với van điện từ tác động trực tiếp, Saintfon DSHG sử dụng áp suất pilot để dịch chuyển con trượt chính. Cuộn coil chỉ điều khiển tầng pilot, trong khi tầng van chính đảm nhiệm lưu lượng dầu lớn. Cấu tạo này giúp van vận hành ổn định, giảm tải cho cuộn điện và đáp ứng tốt các hệ thống có lưu lượng từ 300 đến 1.100 lít/phút.
Van có hai kiểu con trượt 3C2 và 3C6, phù hợp với những yêu cầu khác nhau về trạng thái trung tâm và đường đi của dầu khi ngắt điện.
Đặc điểm nổi bật van Saintfon DSHG
- Cấu tạo 2 tầng, điều khiển van chính bằng áp suất pilot
- Lưu lượng làm việc lớn, phù hợp hệ thống thủy lực công nghiệp
- Áp suất làm việc tối đa lên đến 315 bar
- Có hai kiểu con trượt 3C2 và 3C6
- Hai đầu điện, ba vị trí, lò xo tự định tâm
- Hỗ trợ điện áp AC 220V, DC 24V và DC 12V
- Lắp đế tiêu chuẩn, thuận tiện kiểm tra và thay thế
- Có chốt nhấn tay để thử van khi chưa cấp điện
Cấu tạo và nguyên lý hoạt động van Saintfon DSHG
Van gồm hai bộ phận chính:
- Tầng trên là van điện từ pilot, nhận tín hiệu điện và điều khiển đường dầu pilot
- Tầng dưới là van phân phối chính, chịu trách nhiệm đóng, mở và đảo chiều lưu lượng dầu lớn
Khi một cuộn điện được cấp nguồn, van pilot dẫn áp suất sang một đầu con trượt chính, làm con trượt dịch chuyển và thay đổi đường dầu giữa các cổng P, T, A và B. Khi hai cuộn điện đều ngắt, lò xo đưa con trượt trở về vị trí trung tâm.
Ký hiệu ET cho biết van sử dụng nguồn áp pilot ngoài và đường xả pilot ngoài. Cách bố trí này giúp van hoạt động ổn định hơn trong những hệ thống có áp suất đường hồi thay đổi.
Điểm mạnh trong vận hành thực tế van Saintfon DSHG
Ưu điểm nổi bật của Saintfon DSHG là khả năng điều khiển lưu lượng lớn nhưng vẫn sử dụng tín hiệu điện thông thường. Nhờ tầng pilot hỗ trợ, con trượt chính chuyển trạng thái ổn định hơn so với cơ cấu tác động trực tiếp trên van kích thước lớn.
Van giúp hệ thống:
- Đảo chiều xi lanh hoặc mô tơ thủy lực nhanh
- Giảm tải trực tiếp lên cuộn coil
- Hạn chế tình trạng chuyển hướng không dứt khoát
- Hoạt động ổn định trong hệ thống áp suất cao
- Dễ bảo trì do kết cấu lắp đế
- Linh hoạt lựa chọn kích thước theo lưu lượng thực tế
Việc chọn đúng DSHG-04, DSHG-06 hoặc DSHG-10 giúp tránh dùng van quá nhỏ gây sụt áp, nóng dầu hoặc giảm tốc độ cơ cấu chấp hành.
Ứng dụng van Saintfon DSHG
- Bộ nguồn thủy lực lưu lượng lớn
- Máy ép thủy lực
- Máy đúc và máy ép nhựa
- Hệ thống nâng hạ công nghiệp
- Máy gia công kim loại
- Dây chuyền tự động hóa
- Thiết bị điều khiển xi lanh hoặc mô tơ thủy lực công suất lớn
Cách chọn van Saintfon DSHG phù hợp
Khi chọn van điện từ thủy lực 2 tầng Saintfon DSHG, cần xác định lưu lượng bơm, áp suất làm việc, kiểu con trượt, điện áp coil và phương án cấp xả pilot.
DSHG-04 phù hợp hệ thống lưu lượng đến 300 lít/phút. DSHG-06 đáp ứng lưu lượng đến 500 lít/phút. DSHG-10 được sử dụng cho hệ thống lớn, có lưu lượng tối đa đến 1.100 lít/phút.
Ngoài kích thước van, cần đối chiếu sơ đồ con trượt 3C2 hoặc 3C6 để bảo đảm trạng thái trung tâm phù hợp với yêu cầu giữ tải, xả tải hoặc dừng cơ cấu.
Giá trị sử dụng của van Saintfon DSHG
Saintfon DSHG là lựa chọn phù hợp cho các hệ thống cần van đảo chiều lưu lượng lớn, chịu áp suất cao và hoạt động ổn định. Sản phẩm giúp nâng cao độ tin cậy của hệ thống, giảm thời gian dừng máy và thuận tiện thay thế khi bảo trì.
Để chọn đúng mã van, người mua nên cung cấp lưu lượng bơm, áp suất vận hành, điện áp coil, sơ đồ con trượt và hình ảnh van hoặc đế đang sử dụng. Điều này giúp hạn chế nhầm kích thước lắp, sai kiểu điều khiển và sai chức năng trung tâm.
