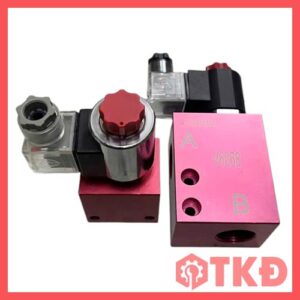

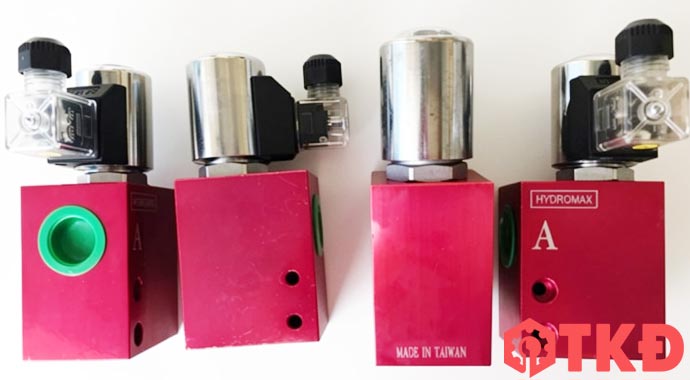

Van điện từ thủy lực HYDROMAX V2068, V2074, V3068 và V6068 là dòng van cartridge dùng để đóng mở đường dầu bằng tín hiệu điện. Sản phẩm có khả năng ngăn dòng dầu chảy ngược, phù hợp cho các hệ thống cần khóa tải, giữ áp và hạn chế tụt cơ cấu khi ngừng vận hành.
Các model có kích thước ren từ 13 đến 27 mm, lưu lượng tối đa từ 23 đến 114 lít/phút, đáp ứng nhiều quy mô bộ nguồn và thiết bị thủy lực khác nhau.

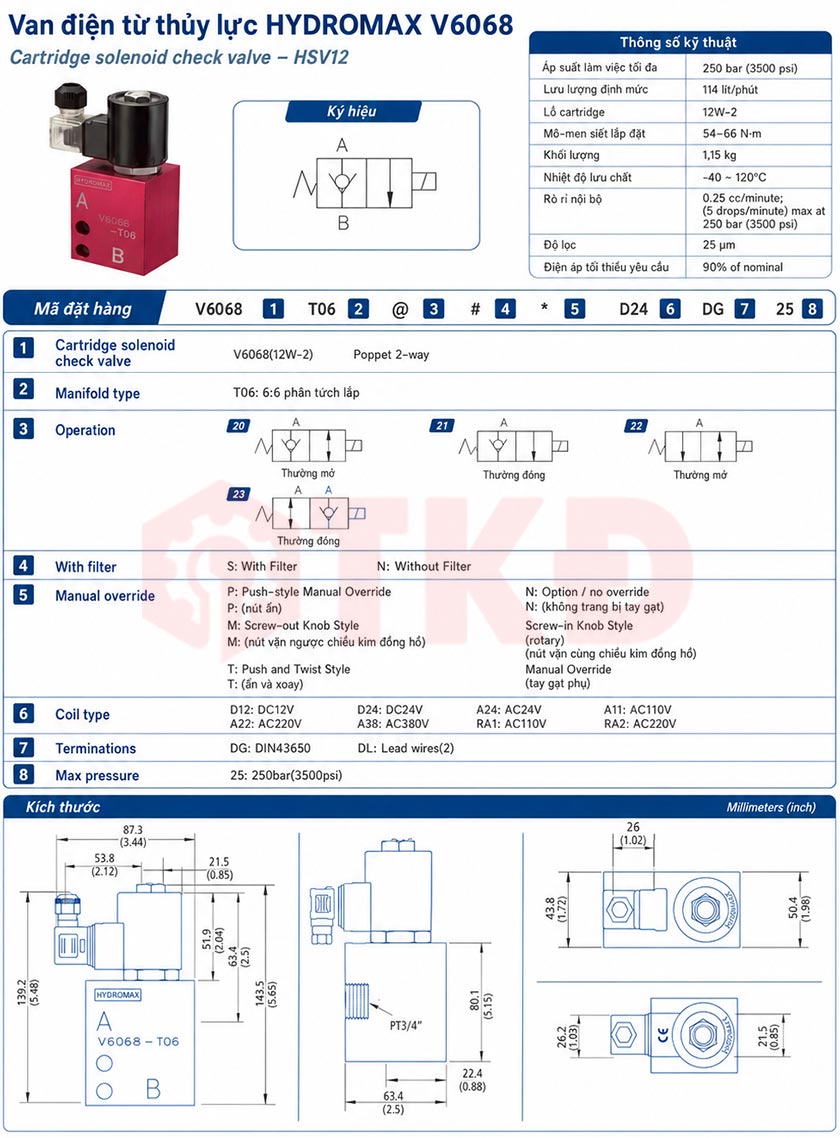

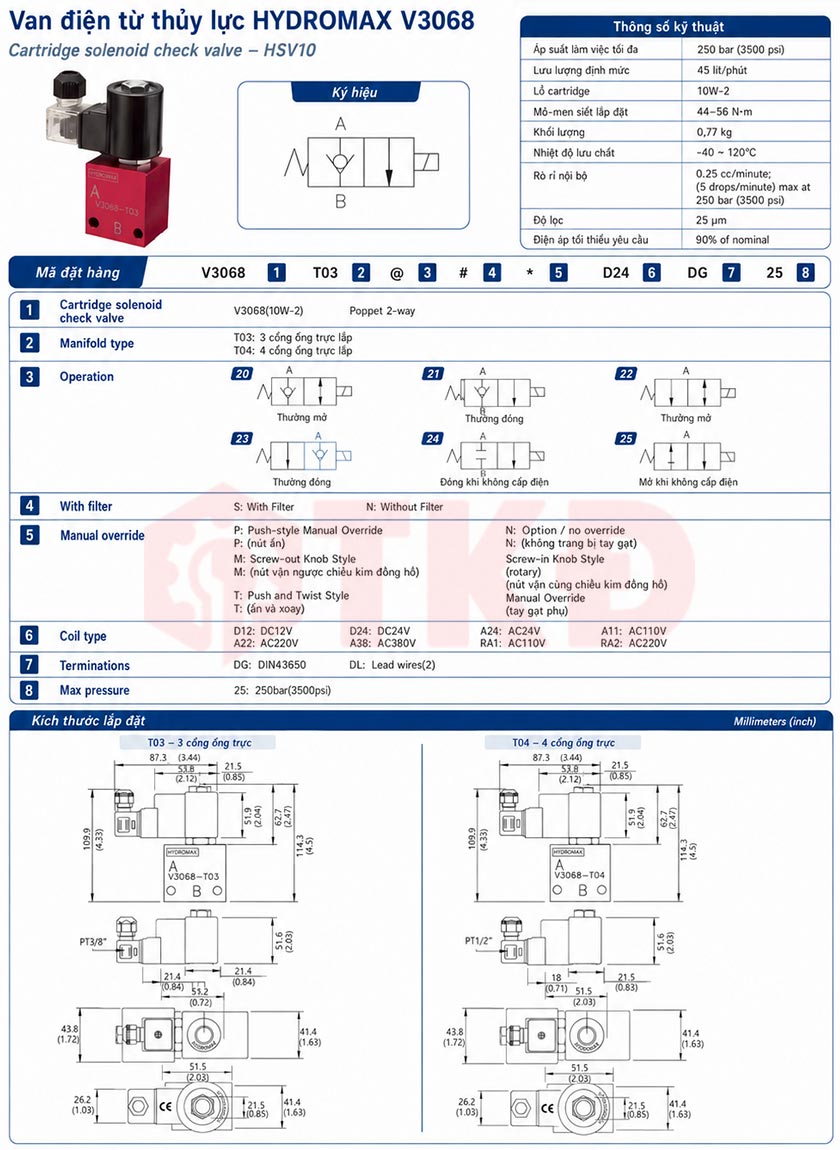

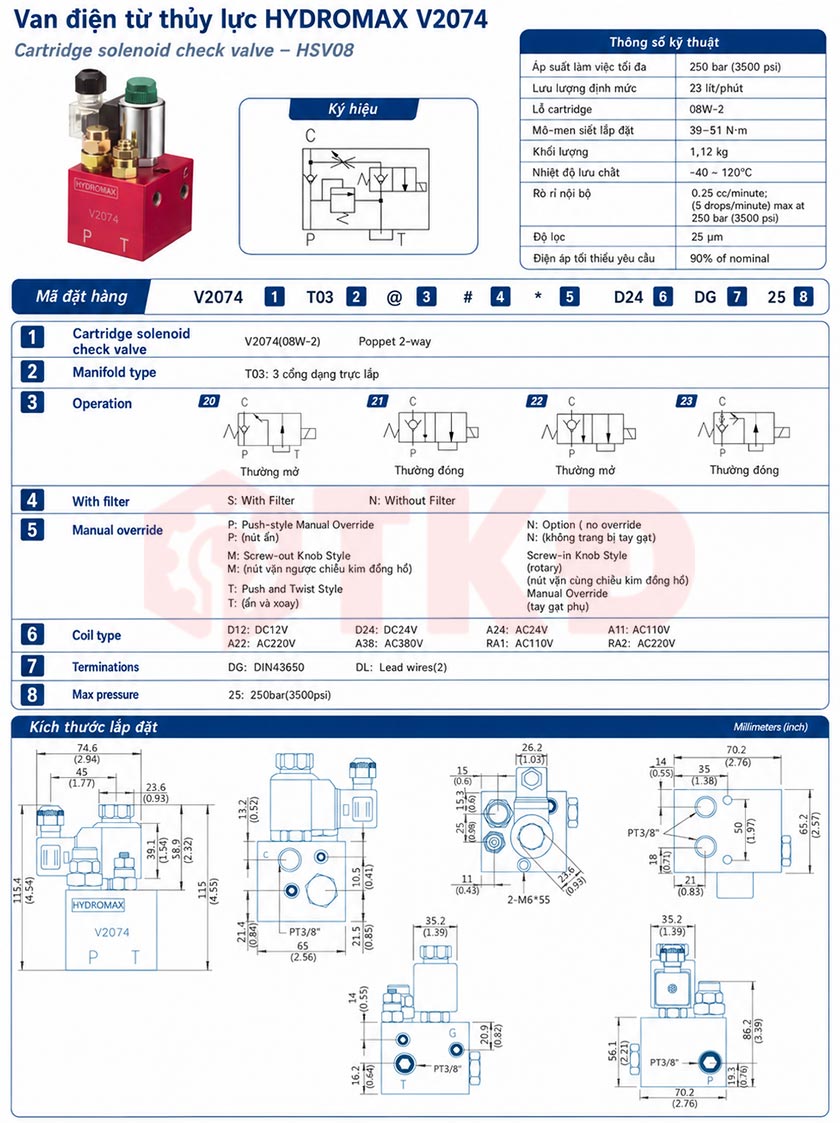

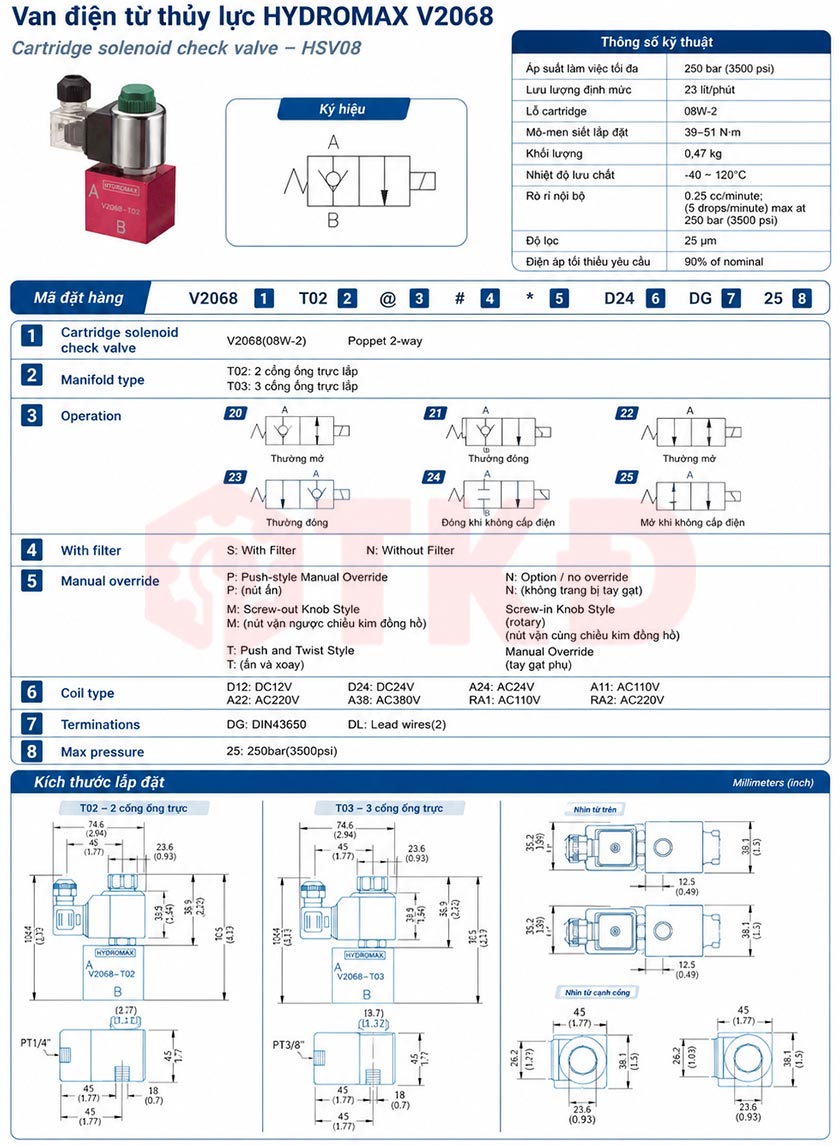

Thông số kỹ thuật van điện từ thủy lực HYDROMAX
Điểm đáng chú ý của dòng van HYDROMAX
Khác với van đảo chiều nhiều cửa, dòng V2068, V2074, V3068 và V6068 tập trung vào chức năng đóng mở và kiểm soát dòng dầu theo một chiều. Kết cấu cartridge giúp van lắp gọn trong khối đế hoặc manifold, giảm đường ống nối ngoài và thuận tiện khi thiết kế cụm thủy lực nhỏ gọn.
Đặc điểm nổi bật van HYDROMAX
- Điều khiển đóng mở dòng dầu nhanh bằng cuộn điện từ.
- Ngăn dầu chảy ngược theo chiều quy định.
- Hỗ trợ khóa tải, giữ áp và chống tụt cơ cấu.
- Áp suất làm việc tối đa 250 bar.
- Có nhiều lựa chọn điện áp AC và DC.
- Kết cấu cartridge gọn, phù hợp lắp trong manifold.
- Có chốt thao tác bằng tay để kiểm tra khi cần thiết.
Cấu tạo và nguyên lý hoạt động van HYDROMAX
Van gồm thân cartridge, lõi van dạng poppet, lò xo, cuộn điện từ và cơ cấu thao tác tay. Khi cuộn coil nhận điện, lực điện từ làm thay đổi vị trí lõi van để mở hoặc đóng đường dầu. Khi ngắt điện, lò xo đưa lõi van trở về trạng thái ban đầu.
Thiết kế này giúp van phản hồi nhanh, kiểm soát dòng dầu ổn định và hạn chế rò rỉ trong các ứng dụng giữ tải.
Lợi ích khi sử dụng van HYDROMAX
- Giữ cơ cấu ổn định khi hệ thống dừng hoạt động.
- Hạn chế xi lanh hoặc bàn nâng bị tụt ngoài ý muốn.
- Giảm số lượng đường ống và đầu nối khi lắp trong manifold.
- Dễ lựa chọn theo lưu lượng và kích thước ren thực tế.
- Thuận tiện kiểm tra nhờ cơ cấu nhấn tay.
- Phù hợp cả hệ thống thủy lực nhỏ và cụm công suất lớn.
Ứng dụng van điện từ thủy lực HYDROMAX
- Bộ nguồn thủy lực.
- Máy ép và máy gia công công nghiệp.
- Bàn nâng, cầu nâng và thiết bị nâng hạ.
- Xi lanh cần khóa tải hoặc giữ vị trí.
- Máy công trình và máy sản xuất tự động.
- Hệ thống cần đóng mở đường dầu bằng tín hiệu điện.
Cách chọn model phù hợp van HYDROMAX

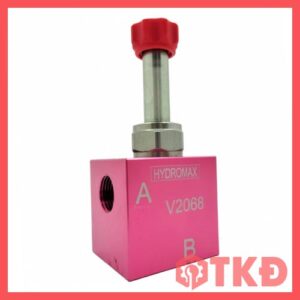

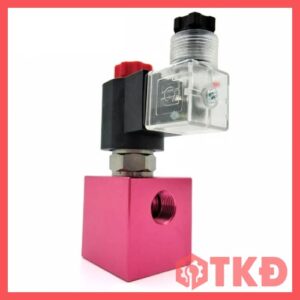

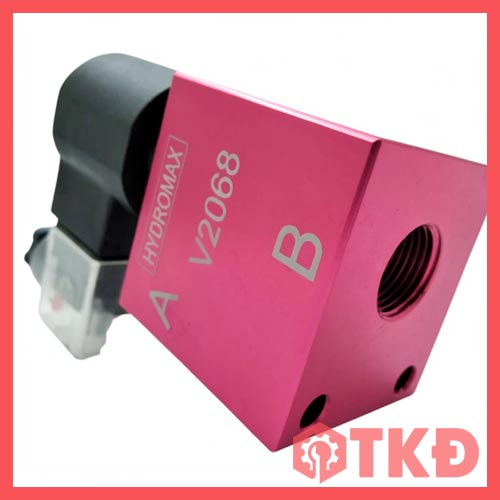

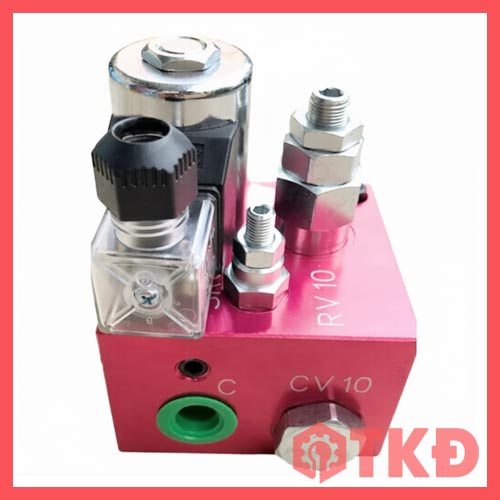

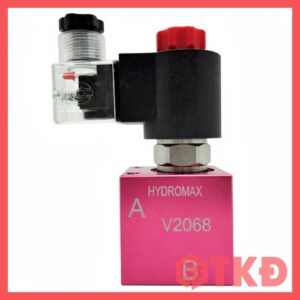

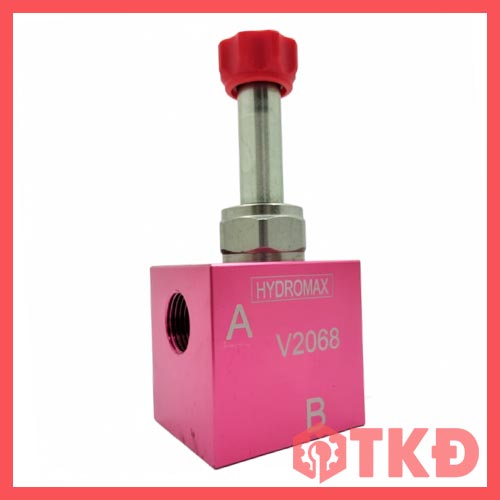

V2068 phù hợp với hệ thống lưu lượng nhỏ, cổng ren 13 mm. V2074 sử dụng cổng ren 17 mm nhưng vẫn duy trì lưu lượng 23 lít/phút, phù hợp với cụm đế có kích thước kết nối lớn hơn.

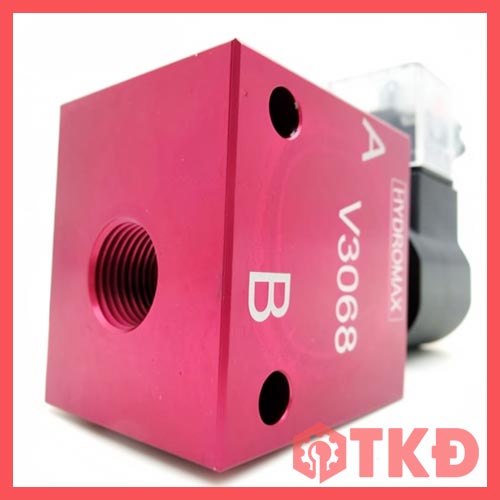

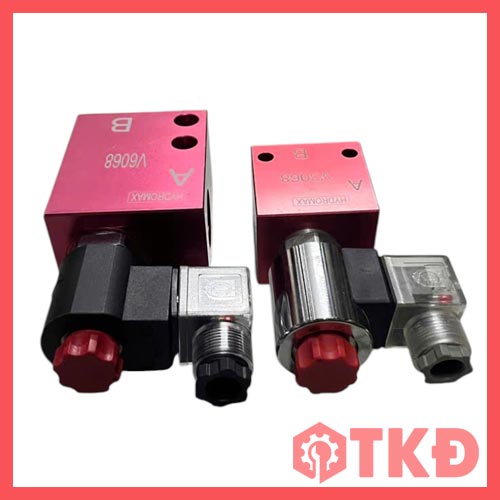

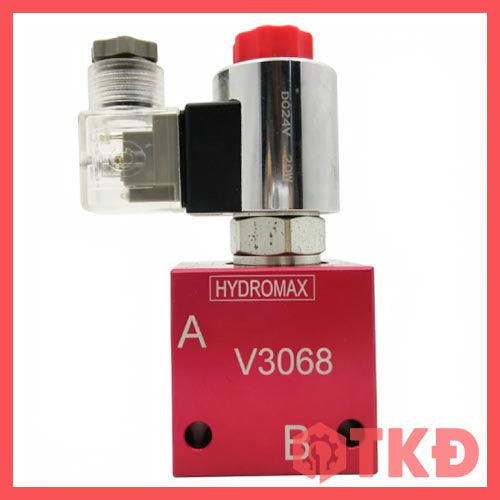

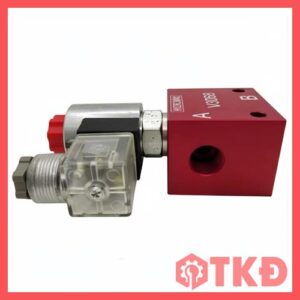

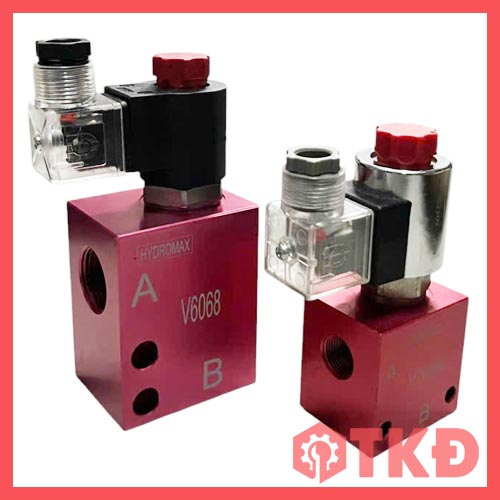

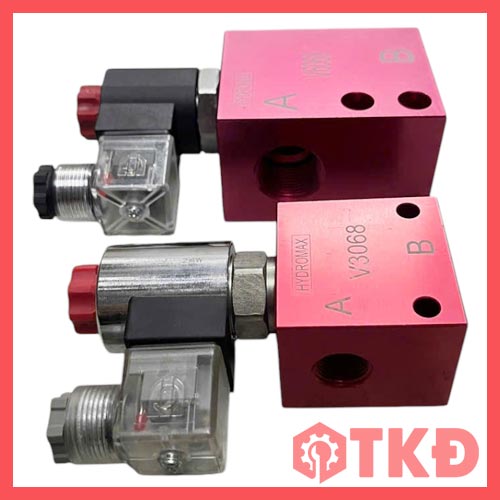

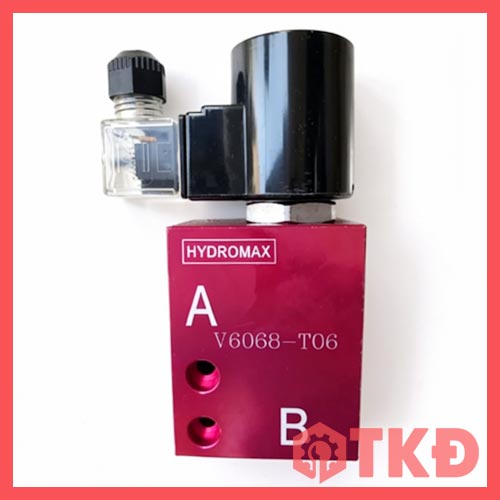

V3068 đáp ứng lưu lượng 45 lít/phút, thích hợp cho xi lanh và bộ nguồn cỡ trung. V6068 có lưu lượng lên đến 114 lít/phút, phù hợp với hệ thống cần lưu lượng dầu lớn và cổng ren 27 mm.
Khi chọn mua, cần đối chiếu đúng kích thước ren, lưu lượng, điện áp cuộn coil, trạng thái thường đóng hoặc thường mở và kiểu kết nối điện để bảo đảm van tương thích với hệ thống.
Địa chỉ cung cấp van HYDROMAX
Thủy Khí Điện cung cấp van điện từ thủy lực HYDROMAX với nhiều lựa chọn kích thước ren và điện áp cuộn coil. Khách hàng nên cung cấp mã van, điện áp sử dụng, lưu lượng hệ thống và hình ảnh cụm lắp để được tư vấn chính xác, hạn chế chọn sai model và tiết kiệm thời gian lắp đặt.
