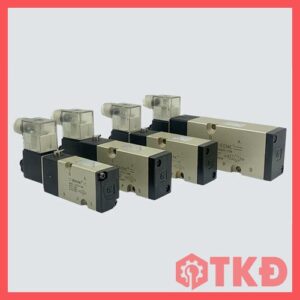

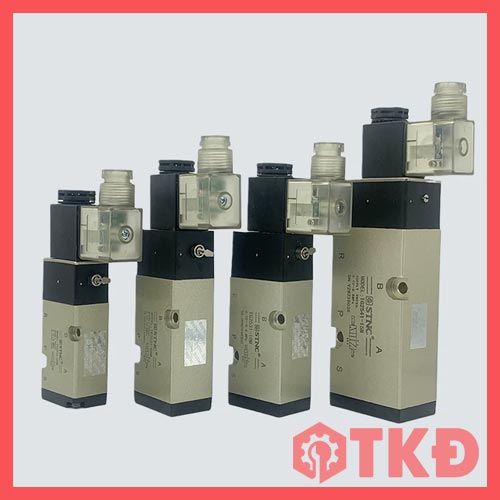

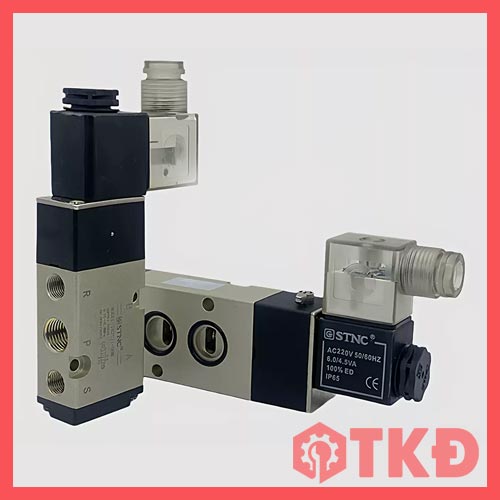

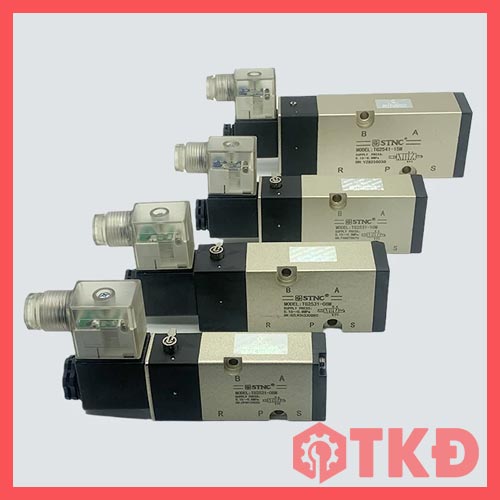

Van điện từ khí nén STNC TG-M là dòng van 5/2 – 5 cổng 2 vị trí chuẩn Namur, dùng để điều khiển và đảo chiều dòng khí trong hệ thống khí nén. Sản phẩm có cả phiên bản 1 cuộn coil và 2 cuộn coil, với các cỡ ren G1/4, G3/8, G1/2, phù hợp cho nhiều nhu cầu lắp đặt trong thực tế.
Dòng van này thường được sử dụng để điều khiển xi lanh khí nén tác động kép, giúp hệ thống vận hành ổn định, đóng mở nhanh, dễ lắp đặt và dễ thay thế trong các ứng dụng tự động hóa công nghiệp.
Thông số kỹ thuật van điện từ STNC TG-M
Đặc điểm nổi bật van điện từ khí nén STNC TG-M
- Thiết kế chuẩn Namur, dễ lắp trực tiếp vào bộ truyền động khí nén
- Cấu trúc 5/2 phù hợp để điều khiển xi lanh khí nén 2 chiều

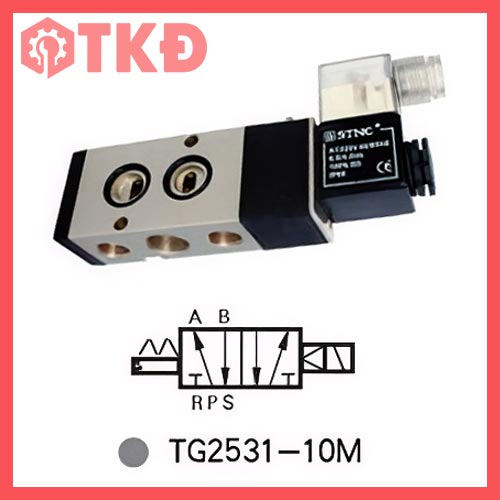

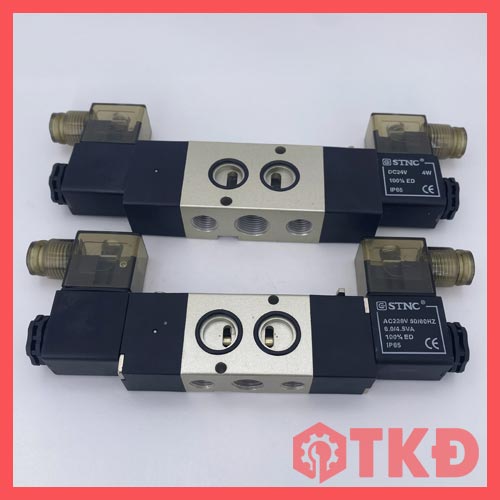

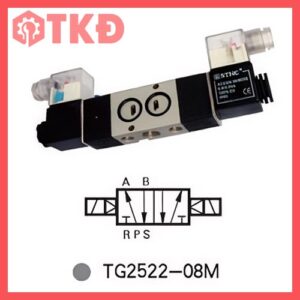

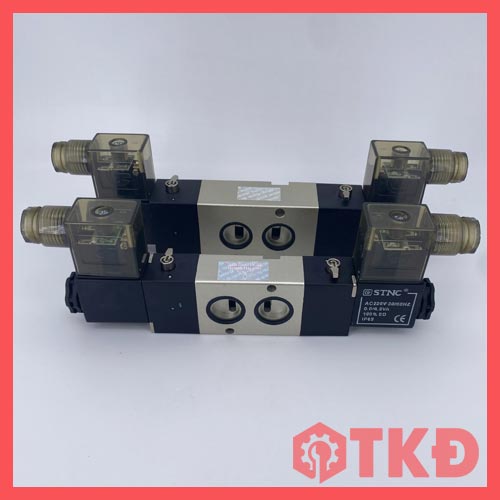

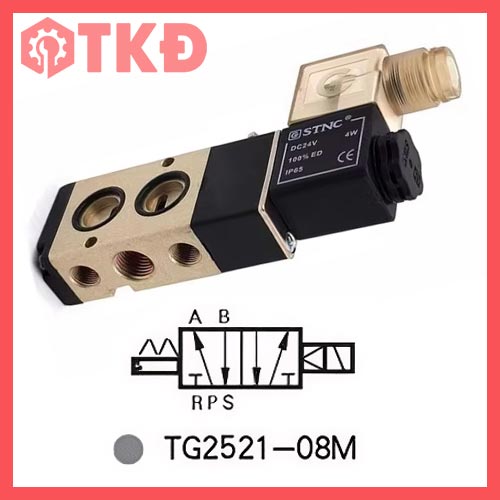

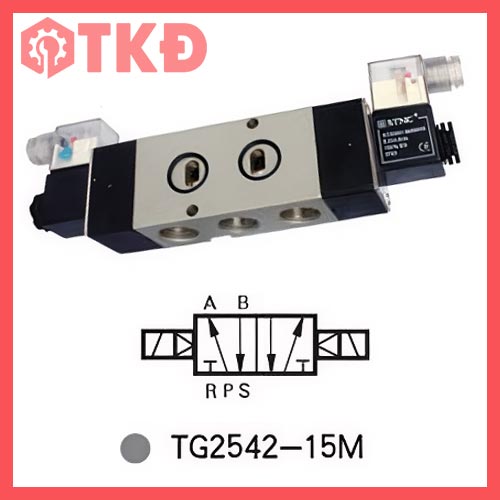

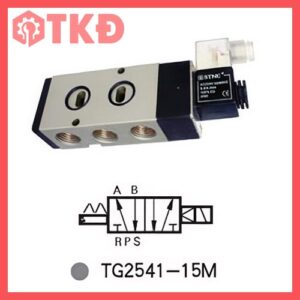

- Có đủ lựa chọn 1 coil và 2 coil cho nhiều kiểu điều khiển
- Nhiều kích thước ren thông dụng: G1/4, G3/8, G1/2
- Hoạt động bằng pilot trong, đóng mở nhanh và ổn định
- Thân van bằng kim loại / hợp kim, độ bền tốt, phù hợp môi trường công nghiệp
- Dễ tháo lắp, dễ bảo trì và thuận tiện khi cần thay thế
Cấu tạo van điện từ STNC TG-M
Thân van
- Thân van được chế tạo bằng kim loại / hợp kim chắc chắn
- Có độ bền cơ học tốt, chịu áp ổn định
- Thiết kế phù hợp cho kiểu lắp Namur
Cuộn coil điện từ
- Tùy phiên bản sẽ có 1 coil hoặc 2 coil
- Coil nhận tín hiệu điện để điều khiển trạng thái đóng mở của van
- Hoạt động ổn định, phản hồi nhanh
Cơ cấu trượt bên trong van
- Bên trong van là cơ cấu thanh trượt điều hướng luồng khí
- Khi coil tác động, thanh trượt dịch chuyển để đổi hướng cấp khí và xả khí
- Giúp điều khiển xi lanh hoạt động chính xác

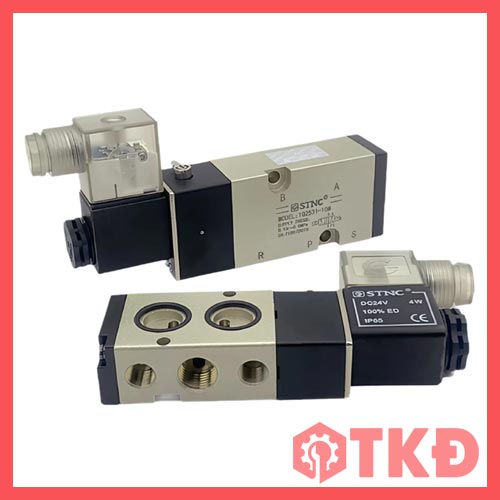

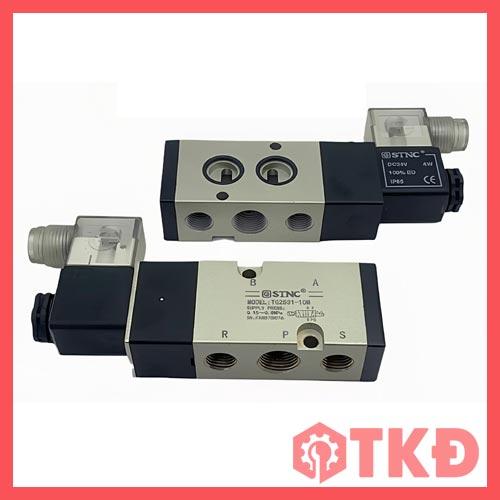

Hệ thống cổng khí
Van có 5 cổng khí tiêu chuẩn, thường gồm:
- P: Cổng cấp khí vào
- A, B: Cổng đưa khí ra thiết bị chấp hành
- R, S: Cổng xả khí
Gioăng làm kín
- Các vị trí làm kín bên trong giúp hạn chế rò rỉ khí
- Hỗ trợ van vận hành ổn định và duy trì áp suất làm việc
Chức năng
- Điều khiển hướng dòng khí đến xi lanh hoặc bộ truyền động khí nén
- Đảo chiều chuyển động của xi lanh khí nén tác động kép
- Đóng – mở – chuyển trạng thái khí nén theo tín hiệu điện
- Kết hợp với PLC, timer, cảm biến, relay để tạo thành hệ thống điều khiển tự động
- Tối ưu quá trình vận hành trong dây chuyền máy móc và tự động hóa
Ưu điểm van điện từ STNC TG-M
- Thiết kế gọn, lắp đặt thuận tiện
- Đa dạng mã van, dễ chọn theo ren và kiểu coil
- Đóng mở nhanh, vận hành ổn định
- Dễ thay thế, dễ bảo trì
- Phù hợp nhiều hệ thống khí nén thông dụng
- Chi phí hợp lý, đáp ứng tốt nhu cầu lắp mới và thay thế
Ứng dụng
- Máy đóng gói, máy dán nhãn, máy chiết rót
- Máy ép, máy dập, máy cắt, máy khoan
- Hệ thống cấp liệu, đẩy sản phẩm, phân loại sản phẩm
- Dây chuyền tự động hóa công nghiệp
- Thiết bị cơ khí chế tạo máy
- Hệ thống điều khiển xi lanh khí nén 2 chiều
Lưu ý khi sử dụng
Chọn đúng điện áp coil
- Cần kiểm tra đúng điện áp trước khi cấp nguồn
- Cấp sai điện áp có thể gây nóng coil hoặc hư coil
Sử dụng khí nén sạch
- Nên dùng khí nén đã qua lọc
- Hạn chế bụi, nước và tạp chất đi vào van
Không dùng vượt áp cho phép
- Van hoạt động tốt trong dải 0.15 ~ 0.8 MPa
- Không nên dùng áp quá cao trong thời gian dài
Lắp đúng chiều và đúng cổng
- Cần đấu đúng các cổng P, A, B, R, S
- Lắp sai cổng có thể làm van hoạt động không đúng
Kiểm tra định kỳ
- Vệ sinh đầu nối và khu vực cổng khí
- Kiểm tra coil nếu có dấu hiệu nóng bất thường hoặc phản hồi chậm
- Thay thế gioăng / coil khi cần thiết
