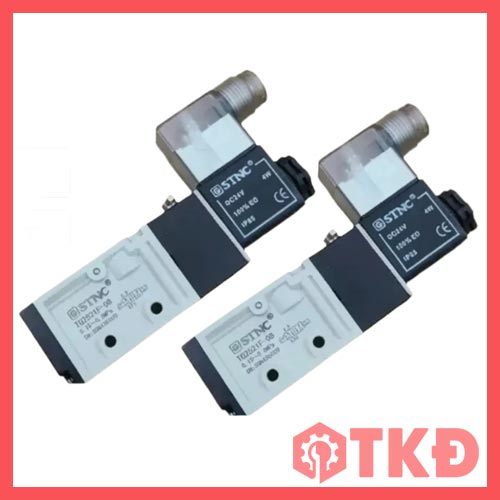

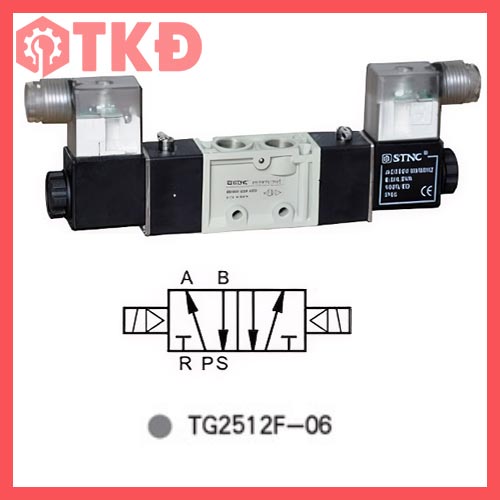

Van điện từ khí nén STNC TG-F là dòng van điều khiển hướng khí nén được sử dụng phổ biến trong các hệ thống máy móc, dây chuyền tự động hóa và điều khiển xi lanh khí nén. Dòng van này có nhiều phiên bản như 3/2, 5/2 và 5/3, đáp ứng tốt nhiều nhu cầu điều khiển khí khác nhau trong thực tế.
Van được thiết kế dạng thân đúc áp lực, kết cấu chắc chắn, độ kín khí tốt, phản hồi nhanh và hoạt động ổn định trong thời gian dài. Đây là dòng van phù hợp cho cả hệ thống khí nén cơ bản lẫn các ứng dụng tự động hóa yêu cầu độ bền và độ ổn định cao.

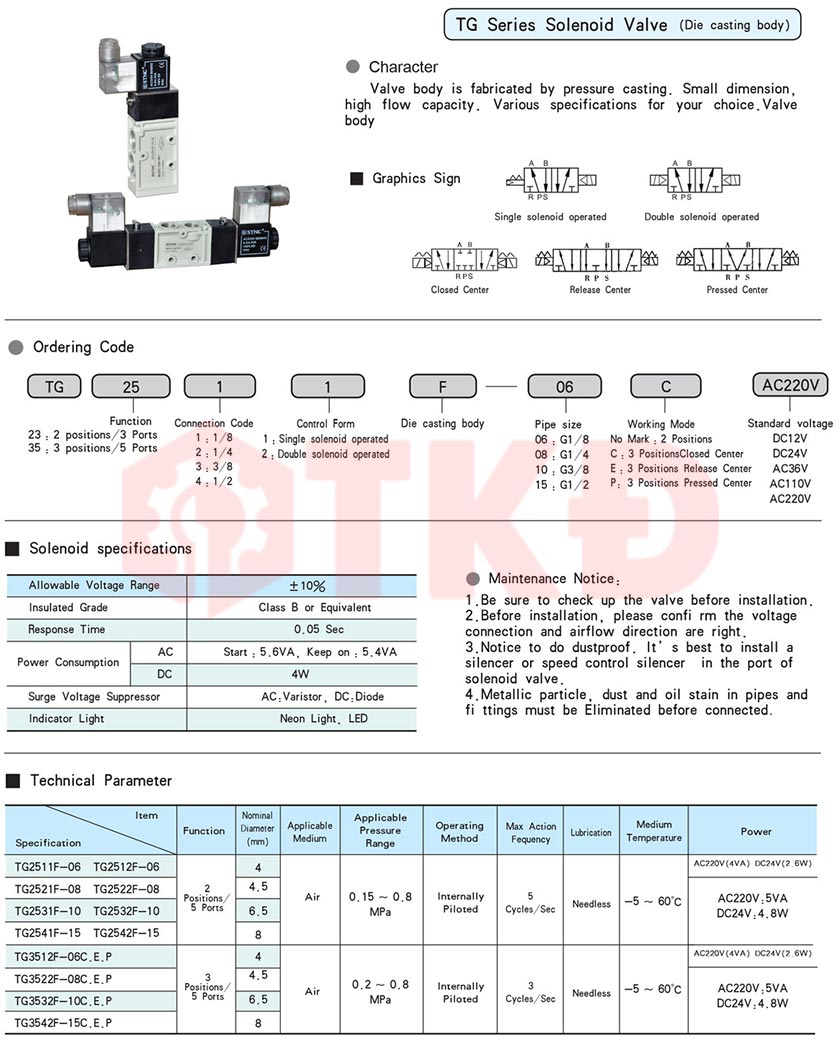

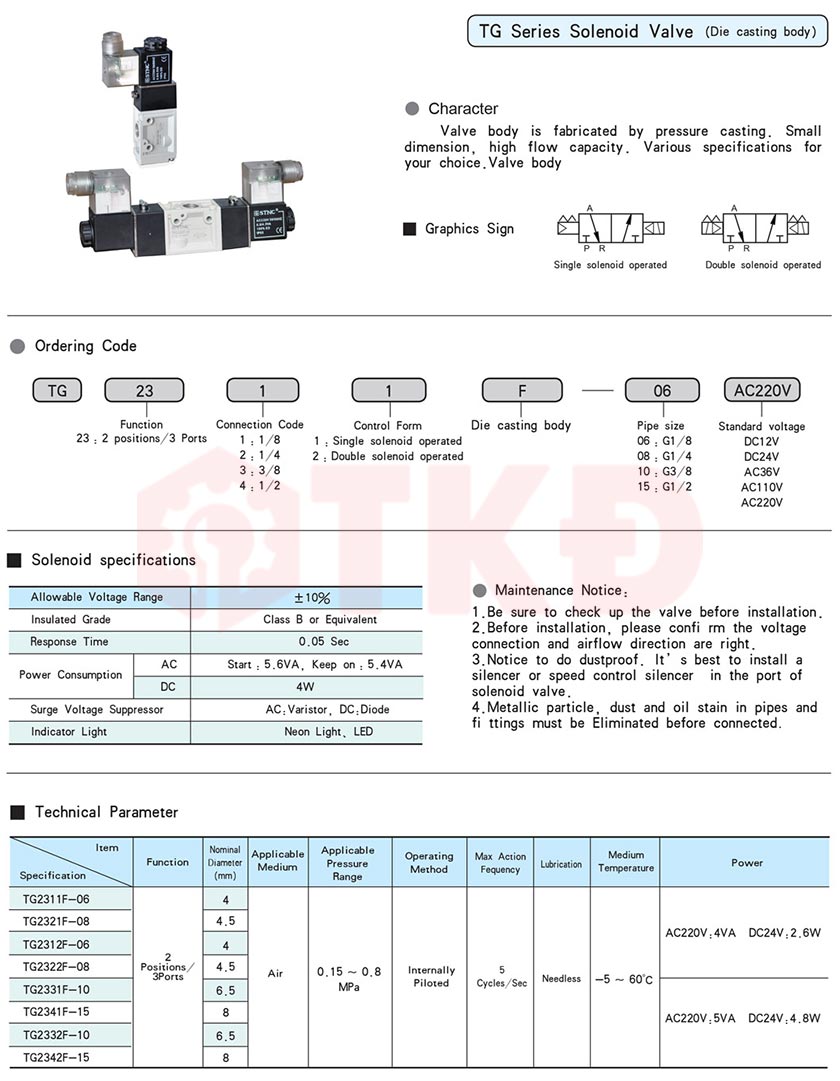

Thông số kỹ thuật van điện từ khí nén STNC TG-F
Đặc điểm nổi bật van điện từ STNC TG-F
- Có nhiều kiểu van gồm 3/2, 5/2, 5/3, phù hợp nhiều ứng dụng điều khiển khí nén khác nhau
- Có tùy chọn 1 coil và 2 coil, dễ chọn theo kiểu điều khiển thực tế
- Thiết kế thân van đúc áp lực, chắc chắn, bền và chịu áp tốt
- Kiểu pilot trong, giúp van chuyển trạng thái nhanh và ổn định
- Coil điện từ tháo lắp thuận tiện, dễ thay thế khi bảo trì
- Có nhiều lựa chọn kích thước ren phổ biến như G1/8, G1/4, G3/8, G1/2
- Dễ kết hợp với xi lanh khí nén, cảm biến, timer, PLC và bộ điều khiển tự động
- Phù hợp cho cả hệ thống khí nén nhỏ và dây chuyền công nghiệp lớn
Cấu tạo van điện từ STNC TG-F
Thân van
- Thân van được làm từ kim loại / hợp kim đúc áp lực
- Kết cấu chắc chắn, độ bền cơ học cao
- Chịu áp tốt và phù hợp môi trường công nghiệp
Cuộn coil điện từ
- Coil có nhiệm vụ tạo lực hút để van chuyển trạng thái
- Có nhiều lựa chọn điện áp như AC220V, AC110V, AC24V, AC12V, DC24V, DC12V
- Dễ tháo lắp, thuận tiện cho việc thay thế
Cụm lõi van và cơ cấu trượt
- Đây là bộ phận điều hướng luồng khí bên trong van
- Giúp khí nén được phân phối đúng cổng theo từng trạng thái làm việc
Lò xo hồi vị
- Có trên các dòng 1 coil
- Giúp van tự trở về trạng thái ban đầu khi mất điện
Hệ gioăng làm kín
- Tăng độ kín khí
- Giảm rò rỉ khí trong quá trình vận hành
- Giúp van hoạt động ổn định hơn trong thời gian dài
Các cổng khí trên van
- P: Cổng cấp khí
- A, B: Cổng ra xi lanh
- R, S: Cổng xả khí
Chức năng chính van khí nén STNC TG-F
- Đóng / mở dòng khí nén
- Chuyển hướng dòng khí
- Đảo chiều khí cấp cho xi lanh
- Điều khiển chuyển động tiến / lùi của xi lanh khí nén
- Điều khiển các cơ cấu kẹp / nhả, nâng / hạ, đẩy / kéo
- Duy trì hoặc thay đổi trạng thái làm việc của cơ cấu chấp hành
Ưu điểm của van điện từ STNC TG-F
- Hoạt động ổn định, phản hồi nhanh
- Độ kín khí tốt, hạn chế thất thoát khí
- Có nhiều model để lựa chọn theo từng nhu cầu cụ thể
- Dễ lắp đặt, dễ bảo trì và dễ thay thế
- Phù hợp nhiều điện áp coil thông dụng
- Tương thích tốt với nhiều hệ thống khí nén công nghiệp
- Giá thành hợp lý, dễ ứng dụng thực tế
- Thích hợp dùng cho cả hệ thống thủ công và tự động hóa
Ứng dụng thực tế
- Điều khiển xi lanh khí nén trong máy móc và dây chuyền tự động
- Ứng dụng trong máy đóng gói, máy ép, máy dập, máy CNC
- Dùng cho hệ thống gắp sản phẩm, phân loại, robot khí nén
- Phù hợp trong nhà xưởng, cơ khí, thực phẩm và sản xuất linh kiện
Lưu ý khi sử dụng
- Chọn đúng điện áp coil trước khi lắp đặt
- Sử dụng đúng dải áp suất kỹ thuật cho phép
- Nên dùng khí nén sạch đã qua lọc
- Lắp đúng chiều và đúng cổng khí trên thân van
- Hạn chế dùng trong môi trường quá bụi, quá ẩm hoặc có hóa chất ăn mòn
- Nên kiểm tra và vệ sinh định kỳ để tăng tuổi thọ van
- Khi lắp hệ thống mới, nên vệ sinh sạch đường ống trước khi kết nối van để tránh bụi bẩn lọt vào bên trong
