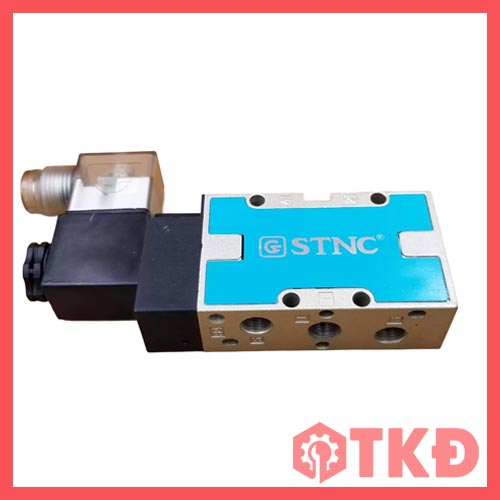

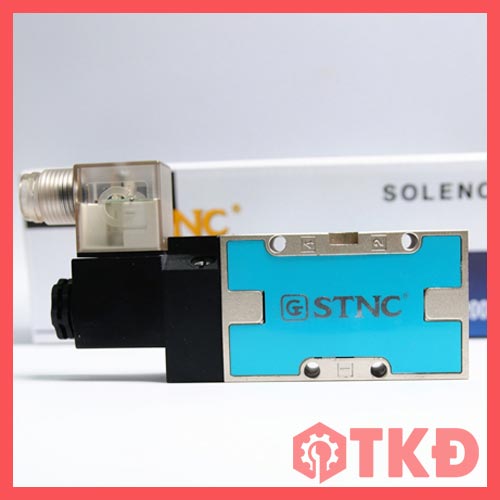

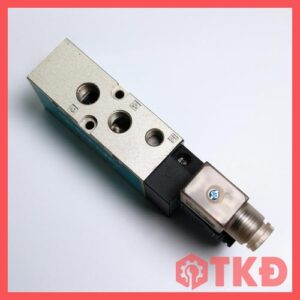

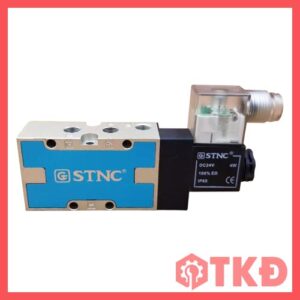

Van điện từ khí nén STNC LHF là dòng van điều khiển khí nén nhỏ gọn, chuyên dùng trong các hệ thống tự động hóa, điều khiển xi lanh khí nén, máy móc công nghiệp và dây chuyền sản xuất. Sản phẩm được thiết kế theo kiểu van 5/2, sử dụng 1 coil điện từ, cho khả năng đóng mở nhanh, hoạt động ổn định và độ bền cao.
Dòng van này phù hợp với nhiều ứng dụng cần điều khiển khí nén chính xác, đặc biệt trong các hệ thống yêu cầu thao tác nhanh, lắp đặt gọn và vận hành liên tục.

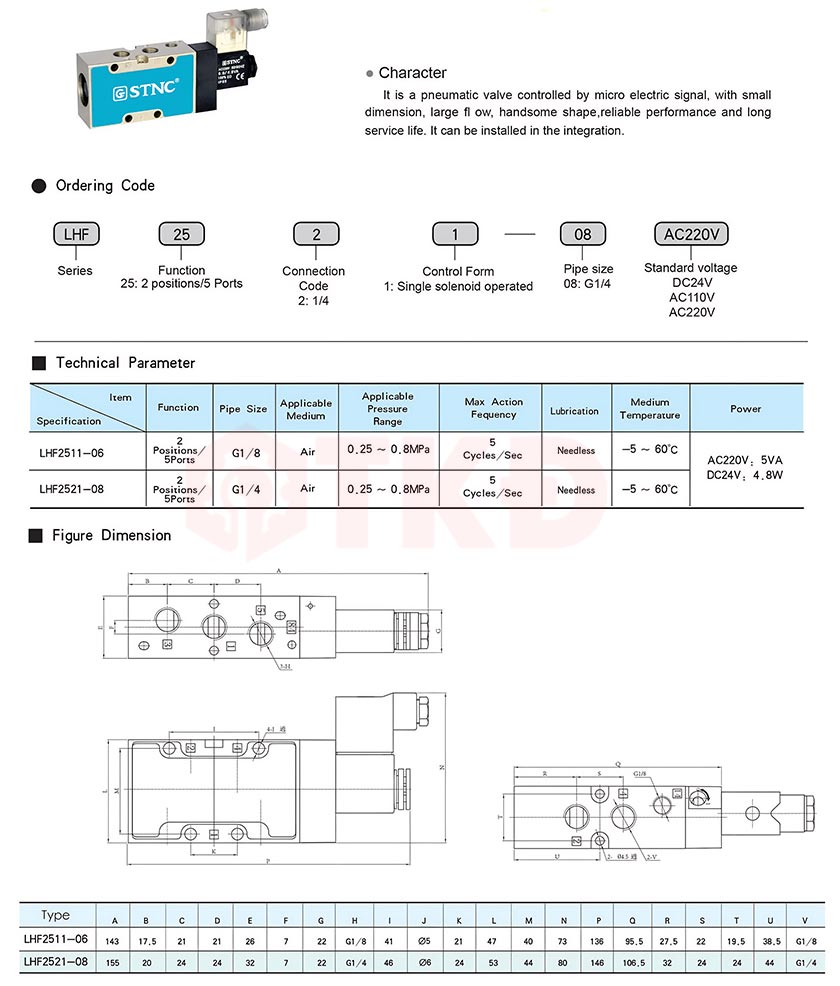

Thông số kỹ thuật van điện từ khí nén STNC LHF
Đặc điểm nổi bật van điện từ STNC LHF
- Thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp
- Kiểu van 5/2, phù hợp điều khiển xi lanh khí nén 2 chiều
- Sử dụng 1 coil điện từ, phản hồi nhanh, vận hành ổn định
- Có 2 tùy chọn ren thông dụng: G1/8 và G1/4
- Hoạt động tốt trong dải áp 0.25 – 0.8 MPa
- Tần số đóng mở nhanh, tối đa 5 vòng/giây
- Phù hợp dùng trong môi trường khí nén công nghiệp
- Thương hiệu STNC, chất lượng ổn định, dễ thay thế và đồng bộ hệ thống
Cấu tạo van điện từ khí nén STNC LHF
- Thân van: Chứa các cổng khí và cơ cấu đóng mở bên trong
- Cuộn coil điện từ: Tạo từ trường để điều khiển van hoạt động
- Lõi van: Di chuyển khi coil có điện để đổi hướng dòng khí
- Lò xo hồi: Đưa van về trạng thái ban đầu khi mất điện
- Các cổng khí: Gồm cổng cấp khí, cổng ra và cổng xả
- Gioăng làm kín: Hạn chế rò rỉ khí trong quá trình vận hành
Chức năng của van khí nén STNC LHF
- Điều khiển đóng / mở đường khí nén
- Đảo chiều khí để điều khiển xi lanh tác động kép
- Tự động hóa thao tác khí nén theo tín hiệu điện
- Hỗ trợ điều khiển nhanh, chính xác và ổn định trong hệ thống máy
Nguyên lý hoạt động van STNC LHF
Khi chưa cấp điện:
- Lõi van được giữ ở trạng thái ban đầu nhờ lò xo hồi
- Dòng khí đi theo một sơ đồ cố định bên trong thân van
Khi cấp điện cho coil:
- Cuộn coil sinh ra từ trường
- Lõi van dịch chuyển
- Các cổng khí thay đổi vị trí thông nhau
- Khí nén được dẫn đến cổng làm việc tương ứng
Khi ngắt điện:
- Lò xo đẩy lõi van trở về vị trí ban đầu
- Van quay lại trạng thái nghỉ
Ưu điểm của van STNC LHF
- Nhỏ gọn: Dễ lắp vào cụm van, tủ điều khiển hoặc hệ thống khí nén nhỏ
- Phản hồi nhanh: Đóng mở nhanh, phù hợp máy chạy liên tục
- Độ ổn định cao: Hoạt động đều, ít lỗi khi sử dụng đúng kỹ thuật
- Tiết kiệm không gian: Phù hợp các hệ thống cần bố trí gọn
- Dễ thay thế: Dễ tìm coil, phụ kiện và model tương đương
- Chi phí hợp lý: Phù hợp cho cả hệ thống mới và thay thế sửa chữa
Ứng dụng của van khí nén STNC LHF
- Hệ thống điều khiển xi lanh khí nén
- Máy đóng gói, máy ép, máy dập, máy CNC
- Dây chuyền tự động hóa, máy gắp, hệ thống phân loại
- Robot khí nén, máy chế biến thực phẩm, máy sản xuất linh kiện
- Thiết bị khí nén trong nhà xưởng
Những lưu ý khi sử dụng
- Sử dụng đúng điện áp coil theo model
- Dùng đúng môi chất khí nén sạch, hạn chế hơi nước và bụi bẩn
- Không để van hoạt động vượt quá dải áp suất cho phép
- Lắp đúng chiều và đúng sơ đồ cổng khí
- Nên dùng kèm lọc khí để tăng tuổi thọ van
- Kiểm tra định kỳ coil, đầu nối và tình trạng rò rỉ khí
- Không để van làm việc trong môi trường quá nóng hoặc quá ẩm kéo dài
