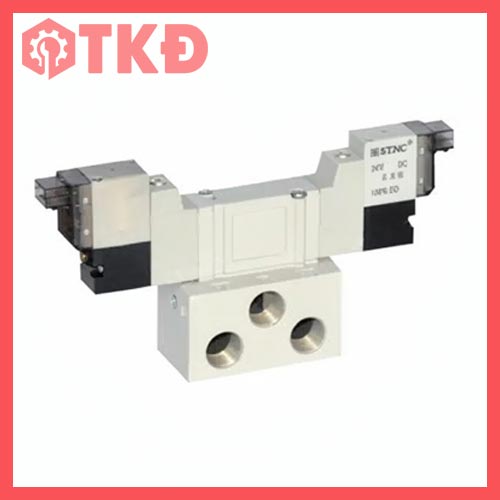

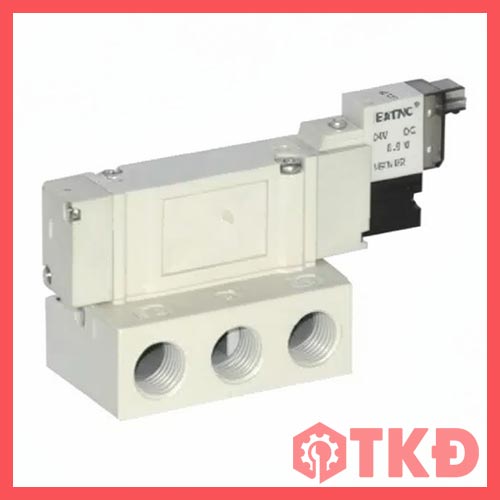

Van điện từ khí nén STNC FYML là dòng van điều khiển khí nén 5 cổng được thiết kế theo kiểu đế dưới (bottom joint type), chuyên dùng cho các hệ thống cần lắp van gọn, đi cụm đẹp và tối ưu không gian. So với các dòng van điện từ lắp rời thông thường, STNC FYML có cấu tạo thân van đặc biệt với các cổng khí được bố trí ở mặt đáy, giúp việc lắp đặt lên đế van hoặc cụm van trở nên thuận tiện hơn.
Sản phẩm phù hợp sử dụng trong các hệ thống điều khiển xi lanh khí nén, dây chuyền tự động hóa, máy đóng gói, máy cơ khí, máy gắp sản phẩm và nhiều ứng dụng công nghiệp khác. Van có nhiều phiên bản như 5/2 một đầu điện, 5/2 hai đầu điện và 5/3 ba vị trí, đáp ứng linh hoạt nhiều yêu cầu điều khiển khác nhau trong thực tế.

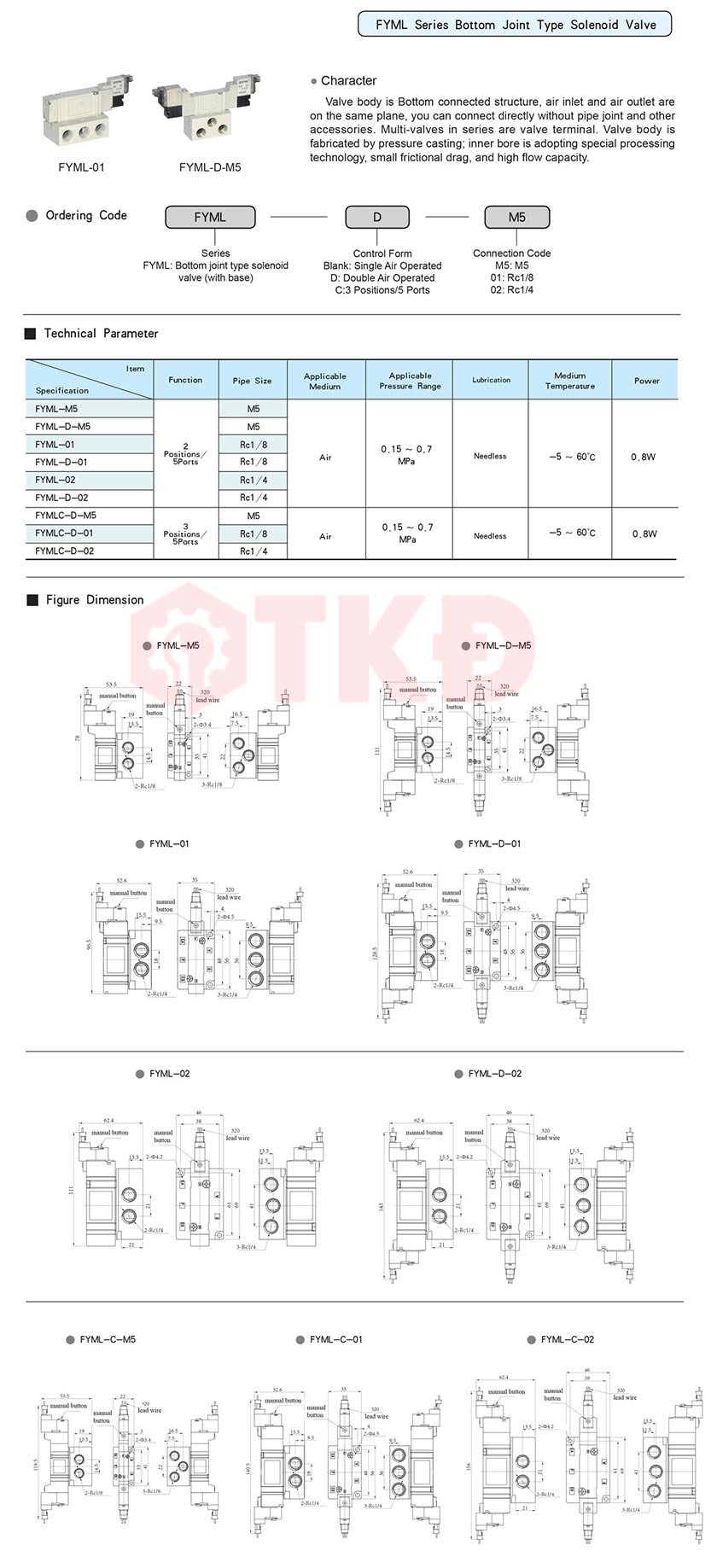

Thông số kỹ thuật van điện từ khí nén STNC FYML
Đặc điểm nổi bật của van điện từ khí nén STNC FYML
- Thiết kế kiểu đế dưới, dễ lắp lên đế van hoặc cụm van khí nén
- Các cổng khí được bố trí ở mặt đáy thân van, giúp đi ống gọn hơn
- Có nhiều tùy chọn 5/2 – 1 đầu điện, 5/2 – 2 đầu điện, 5/3 – 3 vị trí
- Hỗ trợ các cỡ cổng phổ biến: M5, PT 1/8", PT 1/4"
- Thân van bằng hợp kim nhôm, trọng lượng nhẹ, độ bền tốt
- Coil điện công suất thấp 0.8W, tiết kiệm điện năng
- Có nút thao tác tay, thuận tiện khi kiểm tra hoặc chạy thử
- Lưu lượng khí ổn định, đáp ứng nhanh, ma sát nhỏ
- Phù hợp lắp cụm nhiều van, tiết kiệm diện tích lắp đặt
- Dễ ứng dụng trong các hệ thống tự động hóa công nghiệp
Cấu tạo van khí nén STNC FYML
- Thân van: Được làm từ hợp kim nhôm, thiết kế nhỏ gọn, cứng cáp và phù hợp lắp đế dưới.
- Cuộn coil điện từ: Có nhiệm vụ tạo từ trường để tác động lên cơ cấu đảo chiều bên trong van khi cấp điện.
- Lõi trượt / piston van: Là bộ phận chính thực hiện việc chuyển hướng dòng khí giữa các cổng.
- Lò xo hồi: Giúp đưa van về trạng thái ban đầu ở các model một đầu điện hoặc hỗ trợ cân bằng vị trí làm việc.
- Nút thao tác tay: Hỗ trợ vận hành thử van bằng tay khi cần kiểm tra hệ thống.
- Cổng cấp và cổng xả khí: Được bố trí ở đáy van, phù hợp với kiểu lắp đế và đi cụm van.
Chức năng của van điện từ STNC FYML
- Cấp khí cho xi lanh tiến hoặc lùi
- Đảo chiều hoạt động của xi lanh khí nén
- Điều khiển cơ cấu chấp hành khí nén trong máy móc
- Giữ hoặc thay đổi trạng thái làm việc của hệ thống khí
- Phân phối khí nén theo đúng yêu cầu điều khiển
Ưu điểm của van khí nén STNC FYML
- Thiết kế đế dưới, lắp cụm gọn, tiết kiệm không gian
- Dễ lắp đặt lên đế van / manifold, giảm phụ kiện nối
- Hoạt động ổn định, đáp ứng nhanh, ma sát thấp
- Coil công suất thấp 0.8W, tiết kiệm điện
- Dễ bảo trì, thay thế khi lắp theo cụm
- Phù hợp nhiều hệ thống tự động hóa
Ứng dụng của van STNC FYML
- Hệ thống điều khiển xi lanh khí nén
- Máy đóng gói, máy ép, máy dập, máy CNC
- Dây chuyền tự động hóa, robot khí nén
- Máy gắp sản phẩm, hệ thống phân loại
- Hệ thống chia cụm van khí nén
- Máy sản xuất linh kiện, thiết bị khí nén nhà xưởng
- Các hệ thống cần lắp van theo cụm, tiết kiệm không gian
Những lưu ý khi sử dụng Van FYML
- Chọn đúng điện áp coil (AC/DC) theo model
- Sử dụng khí nén sạch, có lọc để tăng tuổi thọ van
- Lắp đúng đế van phù hợp với dòng FYML
- Không vận hành vượt áp suất cho phép
- Kiểm tra định kỳ đường khí và nguồn điện
- Tránh môi trường nhiệt độ cao, ẩm hoặc nhiều bụi
