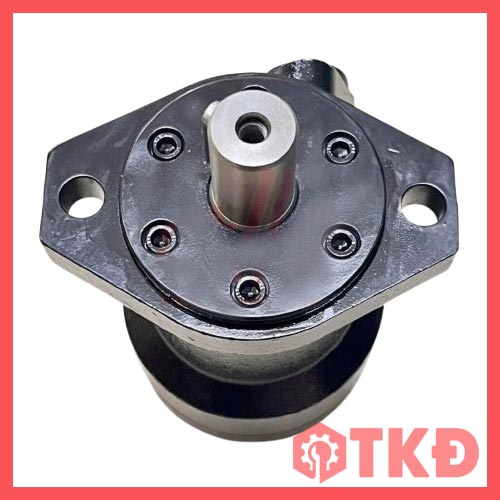

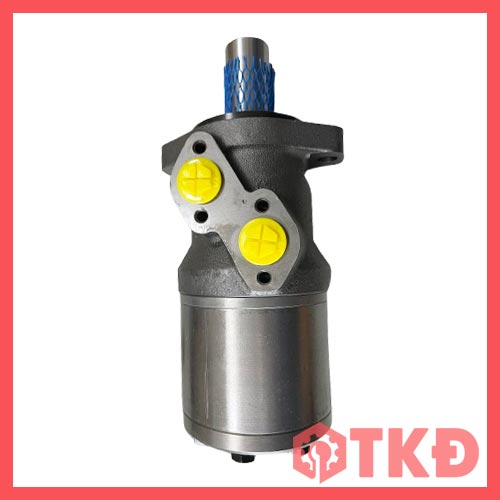

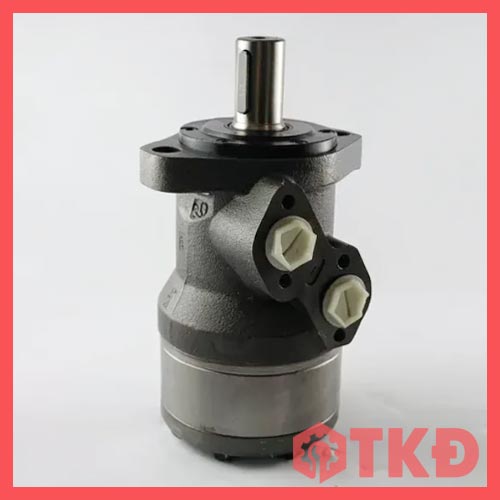

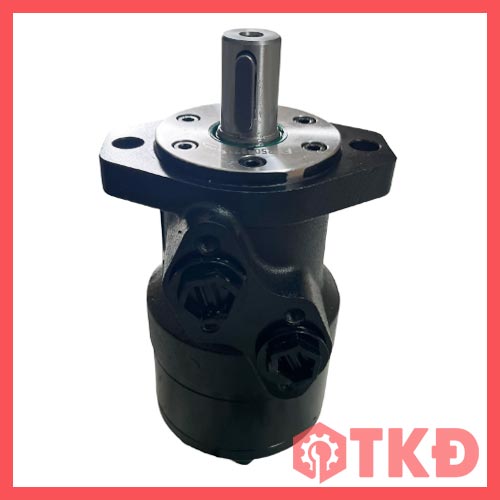

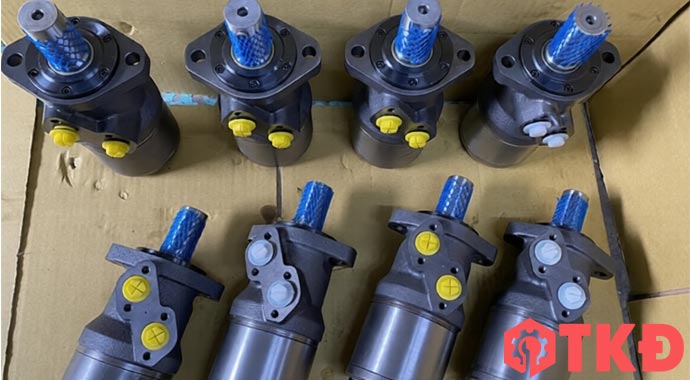

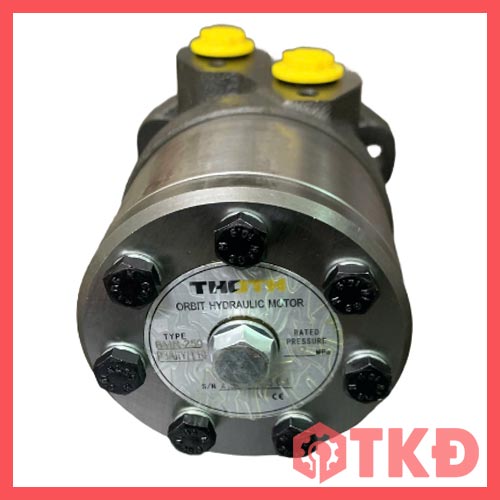

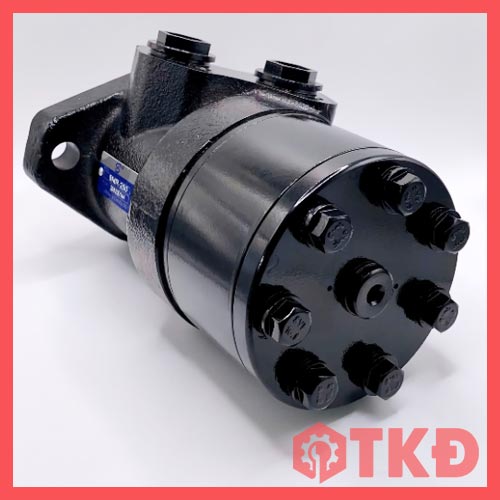

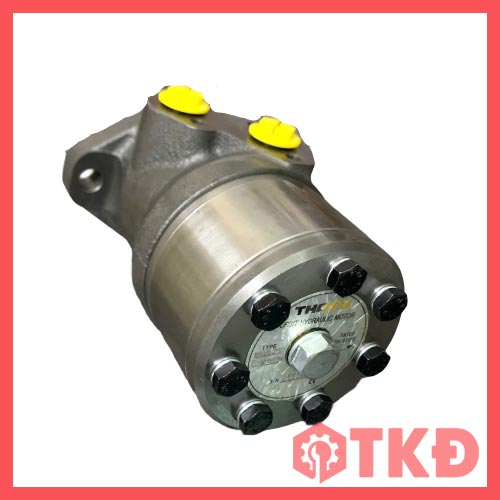

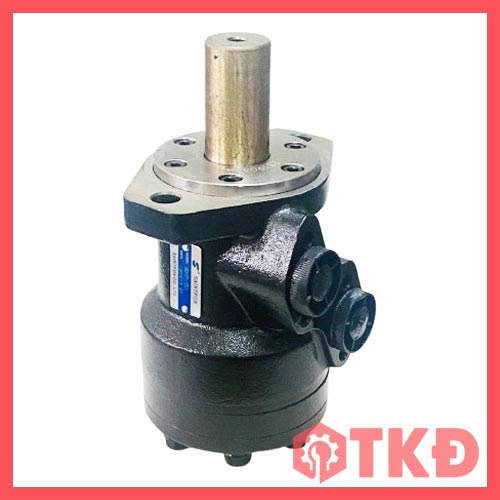

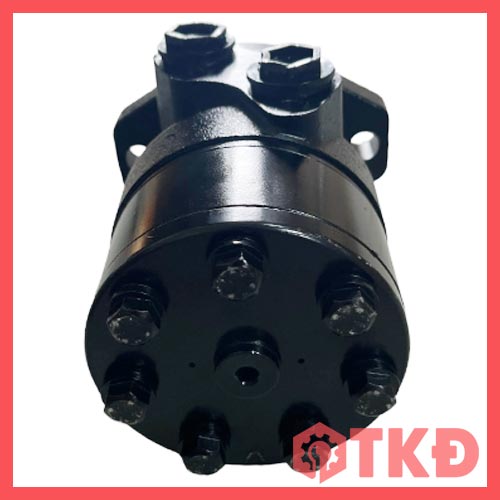

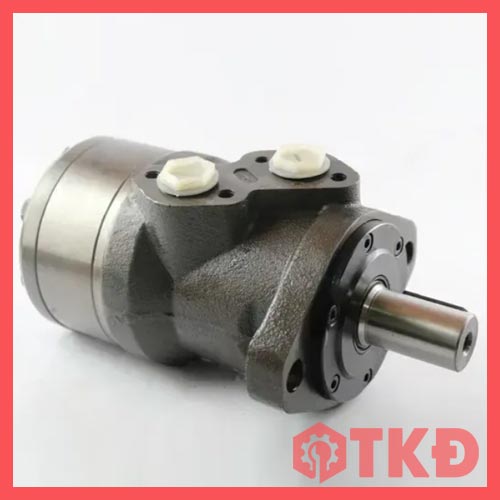

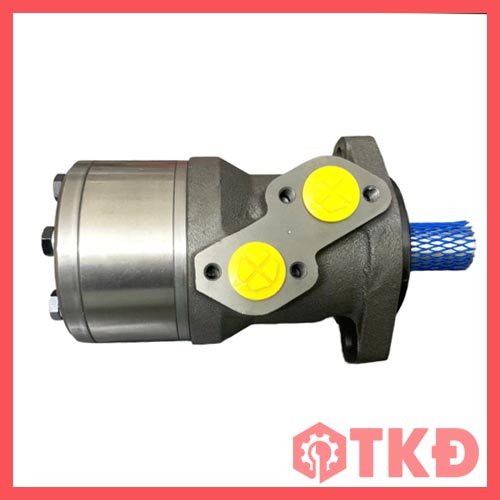

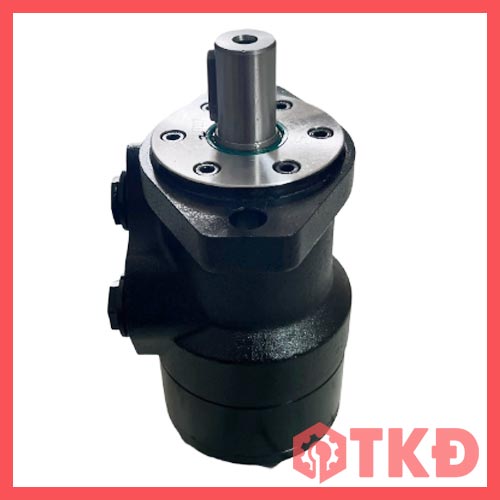

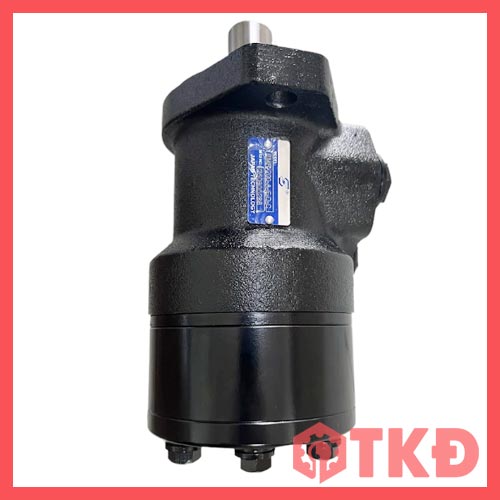

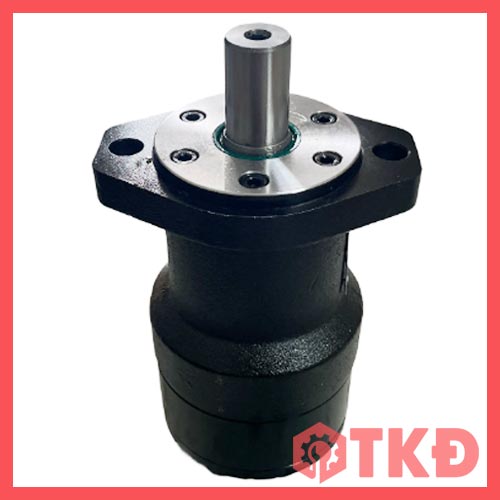

Motor thủy lực vỏ trơn BMR (BMR Geroler Hydraulic Motor) là dòng động cơ có vỏ tròn được sử dụng rộng rãi trong hệ thống thủy lực công nghiệp, máy công trình, máy nông nghiệp và cơ cấu quay tải nặng. Với thiết kế vỏ trơn và tròn chắc chắn cùng cấu trúc Geroler chính xác, motor BMR mang lại hiệu suất cao, mô men xoắn lớn và độ bền vượt trội trong môi trường làm việc khắc nghiệt.
Điểm mạnh giúp BMR phù hợp với hệ thống cần mô men lớn
Điểm đáng chú ý của motor thủy lực BMR là khả năng tạo mô men xoắn lớn trong khi tốc độ quay tương đối thấp. Điều này giúp motor đáp ứng tốt những cơ cấu cần lực kéo, lực quay hoặc tải khởi động lớn mà không cần sử dụng hệ truyền động quá phức tạp.
Thiết kế dạng orbit kết hợp cụm cycloid với con lăn giúp giảm ma sát, tăng hiệu suất cơ học và hỗ trợ motor vận hành ổn định trong nhiều điều kiện tải khác nhau. Trục ra sử dụng ổ bi rãnh sâu nên có khả năng chịu cả tải hướng tâm và tải dọc trục trong giới hạn cho phép.

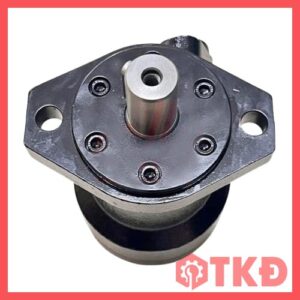

Đặc điểm nổi bật động cơ tròn BMR
- Thiết kế motor dạng tròn, kết cấu gọn và thuận tiện bố trí trong hệ thống.
- Cấu trúc phân phối dầu theo trục giúp giảm kích thước và khối lượng.
- Cụm cycloid có con lăn giúp giảm ma sát và nâng cao hiệu suất cơ học.
- Trục ra có ổ bi rãnh sâu, hỗ trợ chịu lực hướng tâm và lực dọc trục.
- Hai van một chiều được bố trí bên trong, không cần đường dầu xả ngoài ở cấu hình tiêu chuẩn.
- Mô men xoắn cao ở tốc độ thấp, phù hợp cho cơ cấu kéo, quay và truyền động tải nặng.
- Có nhiều mức dung tích để lựa chọn theo yêu cầu về tốc độ và mô men.
Thông số kỹ thuật motor thủy lực tròn BMR
Cấu tạo motor thủy lực BMR
- Vỏ motor bằng gang chịu lực.
- Cụm cycloid gồm rotor và stator tạo chuyển động quay.
- Hệ thống phân phối dầu theo trục.
- Trục ra chịu lực kết hợp ổ bi.
- Các rãnh dầu dẫn dầu áp suất vào buồng làm việc.
- Hai van một chiều tích hợp bên trong.
- Phớt làm kín hạn chế rò rỉ dầu.
- Mặt bích lắp đặt và các cổng dầu P, A, B hoặc T tùy cấu hình.
Ưu điểm và lợi ích thực tế motor BMR
- Mô men lớn ở tốc độ thấp, hỗ trợ kéo tải và khởi động tải tốt.
- Điều chỉnh tốc độ thuận tiện bằng cách thay đổi lưu lượng dầu cấp vào motor.
- Dải dung tích rộng giúp dễ lựa chọn model phù hợp với yêu cầu hệ thống.
- Kết cấu chắc chắn, phù hợp môi trường có rung động, bụi và độ ẩm cao.
- Thiết kế gọn giúp giảm không gian lắp đặt.
- Hiệu suất cơ học tốt nhờ cụm cycloid con lăn có ma sát thấp.
- Có nhiều kiểu trục và mặt bích, thuận tiện thay thế hoặc thiết kế mới.
- Phù hợp với cả hệ thống thủy lực công nghiệp và thiết bị di động.
Ứng dụng thực tế động cơ BMR
- Băng tải và cơ cấu truyền động quay.
- Máy ép và máy công nghiệp.
- Máy nông nghiệp.
- Máy công trình.
- Tời kéo và cơ cấu nâng hạ.
- Ben thủy lực.
- Cơ cấu quay của máy móc.
- Hệ thống lái và truyền động trên tàu thuyền, tàu cá, xà lan.
- Các hệ thống thủy lực cần tốc độ thấp và mô men lớn.

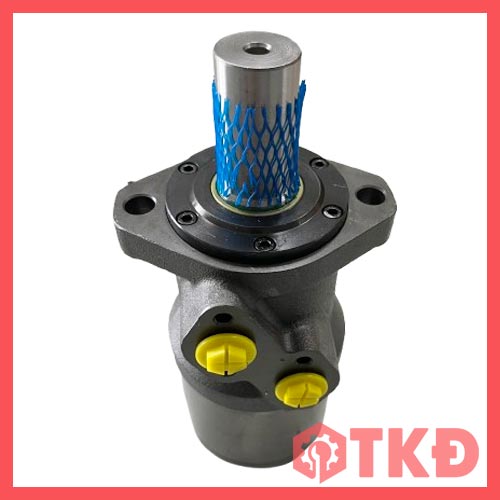

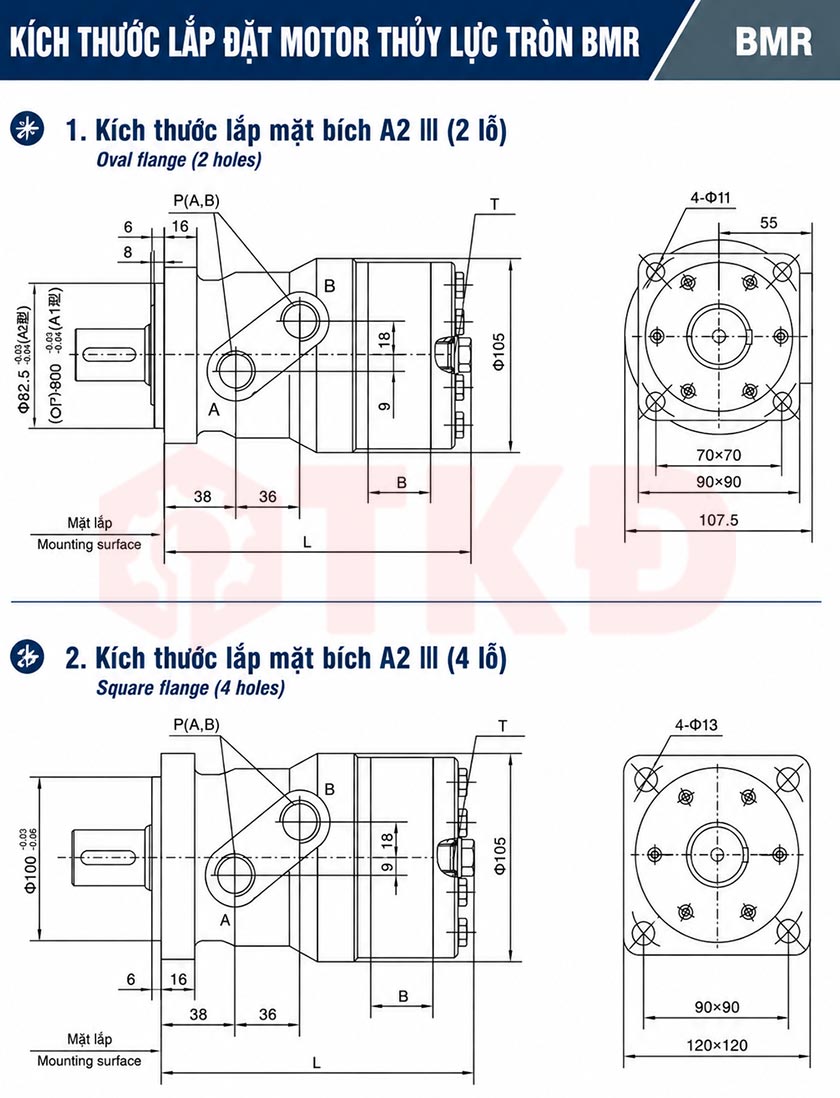

Kích thước và kiểu lắp mặt bích motor tròn BMR

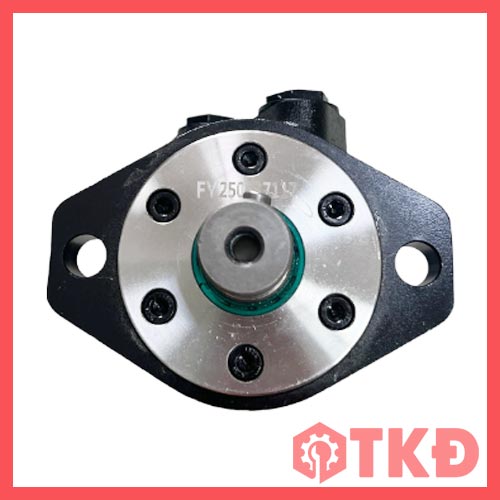

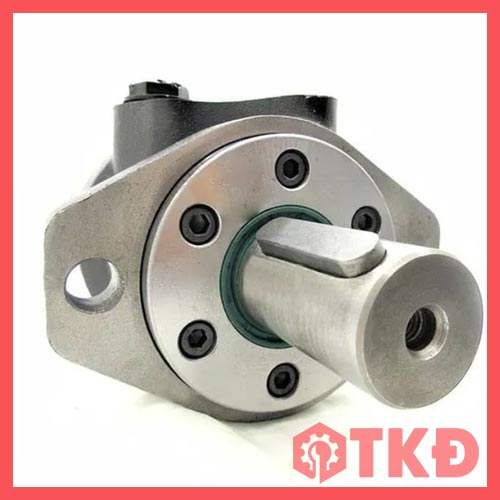

Motor BMR có nhiều cấu hình mặt bích để phù hợp với từng loại máy. Theo bản vẽ kỹ thuật, sản phẩm có thể sử dụng mặt bích A2 III dạng oval 2 lỗ hoặc mặt bích vuông 4 lỗ.
Với kiểu mặt bích oval 2 lỗ, kích thước mặt bích tham khảo gồm khoảng cách 70 × 70 mm, 90 × 90 mm và kích thước ngoài 107,5 mm. Phiên bản mặt bích vuông 4 lỗ có kích thước bố trí 90 × 90 mm và kích thước ngoài 120 × 120 mm. Khi thay thế motor cũ, cần kiểm tra đồng thời mặt bích, đường kính trục, kiểu then, vị trí cổng dầu và chiều dài tổng thể.
Cách chọn motor BMR đúng nhu cầu
Khi lựa chọn motor thủy lực BMR, không nên chỉ dựa vào đường kính hoặc hình dáng bên ngoài. Cần xác định trước mô men tải, tốc độ quay mong muốn, lưu lượng bơm, áp suất hệ thống và kiểu lắp thực tế.

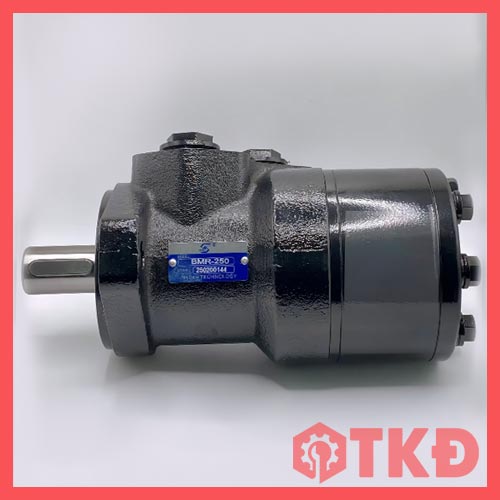

Nếu cần tốc độ cao hơn, các model dung tích nhỏ như BMR-50, BMR-80 hoặc BMR-100 thường phù hợp hơn. Nếu cần mô men lớn và tốc độ thấp, có thể cân nhắc các model dung tích cao như BMR-250, BMR-315 hoặc BMR-400. Việc chọn đúng dung tích giúp hệ thống đạt lực quay cần thiết mà vẫn tránh tình trạng motor quay quá chậm, quá nhanh hoặc làm việc thường xuyên gần giới hạn áp suất.
Lưu ý khi lắp đặt và vận hành motor BMR
Trước khi lắp motor, cần làm sạch đường ống và dầu thủy lực để hạn chế tạp chất đi vào cụm cycloid. Motor phải được cố định chắc chắn trên mặt lắp, cổng dầu kết nối đúng chiều và các đầu nối phải đảm bảo kín.
Sau khi lắp đặt nên chạy thử ở tải thấp, kiểm tra chiều quay, độ rung, tiếng ồn và tình trạng rò rỉ trước khi tăng tải. Với chế độ tải gián đoạn hoặc tải cực đại, không nên duy trì lâu hơn giới hạn cho phép của nhà sản xuất.
Motor thủy lực BMR phù hợp cho ai?
BMR là lựa chọn phù hợp cho khách hàng đang cần một motor thủy lực nhỏ gọn nhưng vẫn tạo mô men xoắn lớn, đặc biệt trong các cơ cấu quay chậm, băng tải, tời, máy nông nghiệp và thiết bị công nghiệp. Dải model rộng giúp người dùng dễ lựa chọn theo lưu lượng bơm và tải thực tế thay vì phải thay đổi toàn bộ hệ thống.
Thủy Khí Điện cung cấp motor thủy lực BMR của các thương hiệu ZIHYD, Saintfon và THOTH, đồng thời hỗ trợ đối chiếu model, dung tích, trục, mặt bích, tốc độ và mô men theo hệ thống thực tế. Khách hàng nên cung cấp mã motor cũ, hình ảnh mặt bích, kích thước trục và thông số bơm để được tư vấn model phù hợp, hạn chế sai kích thước khi lắp thay thế.
