Motor thủy lực vuông BM3Y / BMS là dòng động cơ thủy lực orbital tốc độ thấp, mô men xoắn lớn. Tùy theo nhà sản xuất và thị trường, sản phẩm có thể được ký hiệu là BM3Y hoặc BMS. Hai mã này thường thuộc cùng nhóm motor có kết cấu, nguyên lý hoạt động và dải dung tích tương đương.
Motor BM3Y / BMS có nhiệm vụ biến đổi áp suất và lưu lượng dầu thành mô men xoắn và chuyển động quay, phục vụ các cơ cấu như tời kéo, băng tải, máy nông nghiệp, máy công trình và thiết bị thủy lực công nghiệp.
Sản phẩm nổi bật với thân vuông chắc chắn, bộ truyền động Geroler, khả năng tạo mô men lớn ở tốc độ thấp và kết nối trực tiếp với nhiều cơ cấu làm việc.

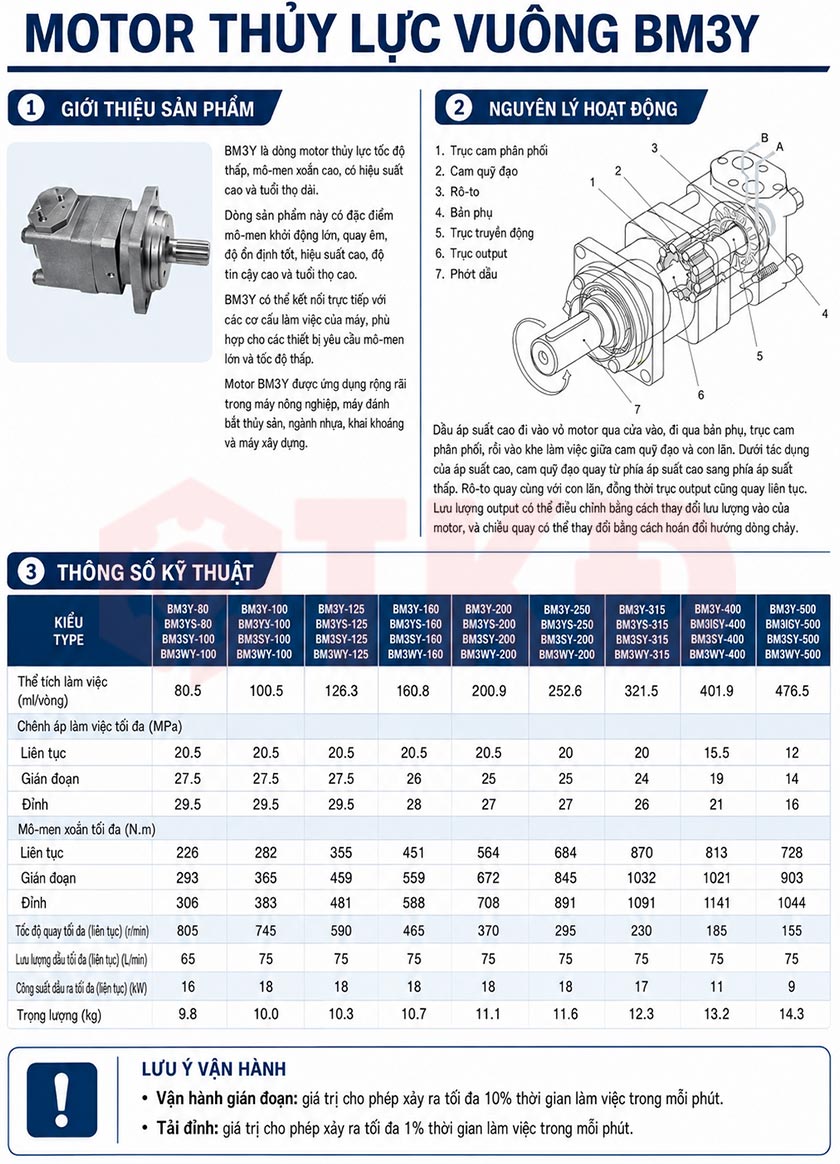

Thông số kỹ thuật motor thủy lực vuông BM3Y
Đặc điểm nổi bật của motor thủy lực BM3Y / BMS
- Thiết kế motor dạng vuông chắc chắn, kích thước gọn, thuận tiện bố trí trong hệ thống.
- Cơ cấu orbit cho khả năng tạo mô-men xoắn lớn ngay ở tốc độ thấp.
- Dải dung tích danh nghĩa từ 80 đến 500 ml/vòng, tương ứng dung tích thực tế khoảng 80,5–476,5 ml/vòng.
- Tốc độ liên tục tối đa từ 155 đến 805 vòng/phút tùy dung tích.
- Mô-men xoắn liên tục tối đa từ 226 đến 870 N.m tùy model.
- Có khả năng chịu tải gián đoạn và tải đỉnh trong khoảng thời gian cho phép.
- Vận hành ổn định, thích hợp cho những cơ cấu yêu cầu quay chậm nhưng lực kéo lớn.
- Có nhiều kiểu mặt bích lắp đặt, thuận tiện khi thay thế hoặc thiết kế mới hệ truyền động.
Điểm mạnh của BM3Y / BMS không chỉ nằm ở mô-men lớn mà còn ở khả năng kết nối trực tiếp với cơ cấu làm việc. Điều này giúp giảm số lượng bộ truyền trung gian trong nhiều ứng dụng, từ đó đơn giản hóa kết cấu máy, tiết kiệm không gian và hỗ trợ giảm chi phí bảo trì.
Cấu tạo và nguyên lý làm việc motor BM3Y / BMS
Motor BM3Y / BMS sử dụng bộ truyền động orbital kiểu Geroler và van phân phối dạng đĩa. Các bộ phận chính gồm:
- Cụm orbit cam.
- Con lăn.
- Bộ phận phân phối dầu.
- Bản phụ.
- Trục của bộ phận phân phối.
- Trục truyền động.
- Trục đầu ra.
Khi dầu áp suất cao đi vào motor, dòng dầu được phân phối đến khoang làm việc giữa cụm orbit và con lăn. Chênh lệch áp suất tạo lực làm cụm orbit chuyển động, sau đó truyền mô-men qua trục truyền động tới trục đầu ra. Quá trình phân phối dầu diễn ra liên tục nên motor duy trì chuyển động quay ổn định. Chiều quay có thể thay đổi bằng cách đảo chiều dòng dầu cấp vào motor.
Khi nào BM3Y / BMS là lựa chọn phù hợp cho hệ truyền động?
BM3Y / BMS đặc biệt phù hợp khi thiết bị không cần tốc độ quá cao nhưng lại yêu cầu lực kéo và mô-men lớn. So với việc sử dụng motor tốc độ cao kết hợp thêm hộp giảm tốc trong một số cơ cấu, motor orbit BM3Y / BMS có thể giúp đơn giản hóa hệ truyền động và kết nối trực tiếp với tải khi điều kiện kỹ thuật cho phép.
Dải dung tích rộng cũng là lợi thế quan trọng. Các model dung tích nhỏ phù hợp với hệ thống cần tốc độ quay cao hơn, trong khi những model dung tích lớn như BM3Y-315 / BMS-315, BM3Y-400 / BMS-400 và BM3Y-500 / BMS-500 phù hợp với cơ cấu quay chậm, yêu cầu mô men xoắn lớn. Việc lựa chọn dung tích motor cần dựa trên lưu lượng bơm, áp suất hệ thống, tốc độ yêu cầu và mô men tải thực tế.
Kiểu lắp đặt động cơ vuông BM3Y / BMS
BM3Y / BMS hỗ trợ nhiều phương án mặt bích, giúp người dùng dễ lựa chọn theo kết cấu máy hiện có:
- Kiểu A: mặt bích vuông.
- Kiểu AII: mặt bích oval 2 lỗ.
- Kiểu A2III: mặt bích vuông.
- Kiểu AIV: mặt bích oval 4 lỗ.
- Cổng P và A, B dùng cho đường dầu làm việc; cổng T dùng cho đường hồi dầu theo cấu hình.
- Kích thước B, L1 và chiều dài lớn nhất L thay đổi theo từng model.
Trang sản phẩm của Thủy Khí Điện cũng giới thiệu BM3Y / BMS với kiểu motor orbit, vỏ vuông, sử dụng dầu thủy lực và có các phương án kết nối phục vụ nhiều hệ thống truyền động khác nhau.
Ưu điểm mang lại khi sử dụng thực tế motor BM3Y / BMS
- Lực kéo khỏe: mô-men lớn ở tốc độ thấp, phù hợp tải nặng và cơ cấu khởi động có tải.
- Dễ điều chỉnh tốc độ: tốc độ motor có thể kiểm soát thông qua lưu lượng dầu cấp.
- Đảo chiều thuận tiện: thay đổi chiều dòng dầu giúp thay đổi chiều quay của trục.
- Tiết kiệm không gian: thân motor gọn, thuận lợi cho máy có không gian lắp đặt hạn chế.
- Dải lựa chọn rộng: nhiều dung tích giúp kỹ thuật viên dễ cân đối giữa tốc độ và mô-men.
- Khả năng ứng dụng linh hoạt: sử dụng được cho cả máy cố định và thiết bị di động có hệ thống thủy lực.
Nhờ những đặc tính này, BM3Y / BMS phù hợp với các hệ thống cần độ ổn định, khả năng chịu tải tốt và yêu cầu vận hành liên tục trong môi trường công nghiệp.
Ứng dụng của motor thủy lực vuông BM3Y / BMS
- Tời kéo và tời thủy lực.
- Băng tải và cơ cấu cấp liệu.
- Máy nông nghiệp và máy chế biến nông sản.
- Máy khai thác mỏ và thiết bị khai khoáng.
- Máy xây dựng và máy công trình.
- Cơ cấu quay thủy lực.
- Máy đánh bắt thủy sản và thiết bị trên tàu thuyền.
- Máy nhựa và máy công nghiệp.
- Thiết bị cơ khí và dây chuyền sản xuất.
BM3Y / BMS được nhà sản xuất định hướng cho nhiều lĩnh vực như máy nông nghiệp, thủy sản, ngành nhựa, khai thác và máy xây dựng; trang sản phẩm của Thủy Khí Điện cũng ghi nhận sản phẩm được sử dụng trong tời kéo, băng tải, máy công trình và nhiều hệ thống thủy lực công nghiệp.
Lưu ý khi chọn motor BM3Y / BMS
Không nên lựa chọn motor chỉ dựa vào kích thước trục hoặc hình dạng bên ngoài. Để motor đạt đúng tốc độ và lực kéo mong muốn, cần xác định đồng thời dung tích motor, lưu lượng dầu của bơm, áp suất làm việc, mô-men tải, tốc độ yêu cầu, kiểu mặt bích và kích thước lắp đặt.
Nếu thay motor cũ, nên đối chiếu đầy đủ mã model, dung tích, đường kính trục, kiểu then, mặt bích, tâm lỗ bắt bulông, gờ định vị và vị trí cổng dầu trước khi đặt hàng. Việc đối chiếu đúng ngay từ đầu giúp hạn chế tình trạng motor lắp vừa nhưng tốc độ hoặc mô-men không phù hợp với máy.
Mua motor thủy lực vuông BM3Y / BMS tại Thủy Khí Điện
Thủy Khí Điện cung cấp motor thủy lực BM3Y / BMS cùng nhiều dòng motor thủy lực, bơm thủy lực, van thủy lực và phụ kiện dùng trong hệ thống truyền động dầu. Khách hàng có thể cung cấp mã motor đang sử dụng hoặc các thông số như dung tích, tốc độ, lưu lượng bơm, áp suất, kiểu trục và mặt bích để được hỗ trợ lựa chọn model phù hợp.
Việc chọn đúng BM3Y / BMS không chỉ giúp máy đạt đủ lực kéo mà còn góp phần hạn chế quá tải, giảm phát nhiệt và nâng cao độ ổn định của toàn bộ hệ thống thủy lực. Với dải dung tích rộng, mô-men lớn và nhiều phương án lắp đặt, motor thủy lực vuông BM3Y / BMS là lựa chọn đáng cân nhắc cho các hệ truyền động cần tốc độ thấp, tải lớn và khả năng vận hành bền bỉ.
