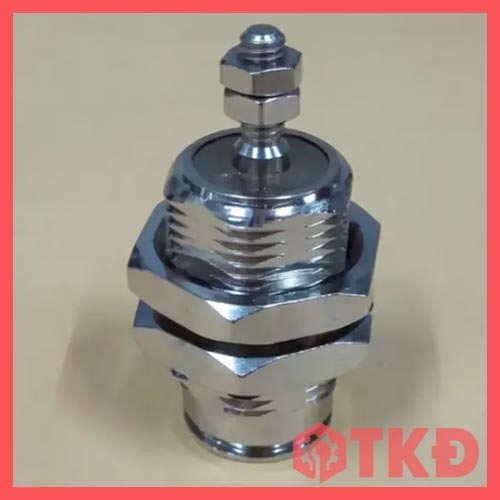

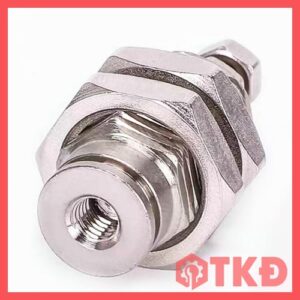

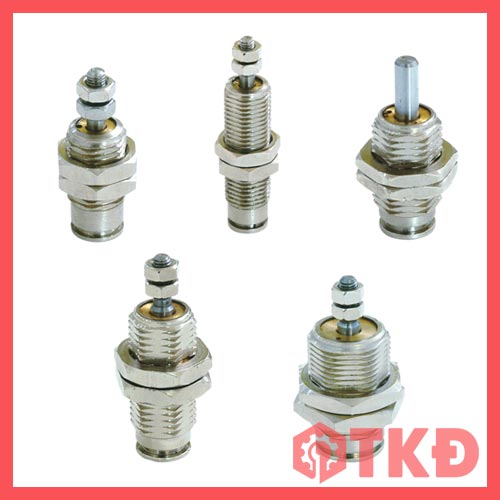

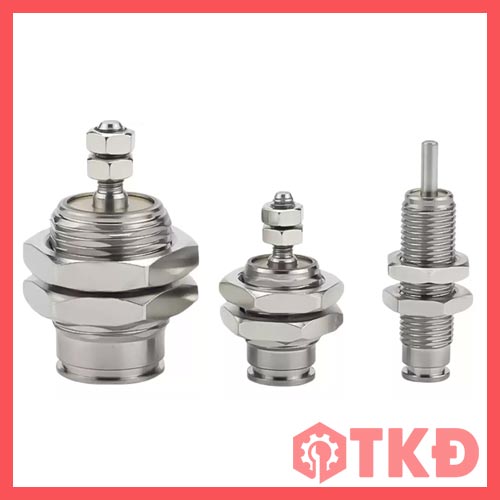

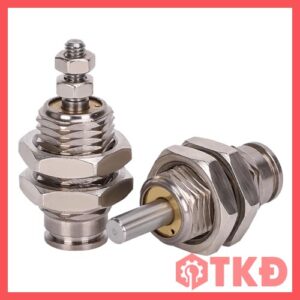

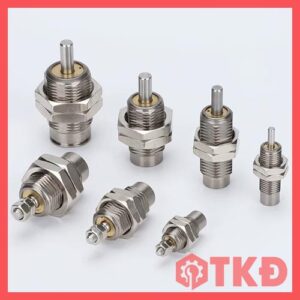

Xi lanh khí nén mini CJPB, CJPS STNC / PVN là dòng xi lanh dạng kim, kích thước nhỏ gọn, chuyên dùng cho các cơ cấu đẩy, chặn, định vị, kẹp nhẹ hoặc lắp trong không gian hẹp. Sản phẩm có thiết kế tác động đơn, ty piston tự hồi về bằng lò xo, phù hợp cho các hệ thống khí nén cần chuyển động ngắn, nhanh và ổn định.
Dòng CJPB / CJPS thường được dùng trong máy tự động, đồ gá, máy đóng gói, cơ cấu phân loại sản phẩm và các vị trí cần xi lanh mini có độ chính xác cao.
Thông số kỹ thuật xi lanh khí nén mini CJPB / CJPS
Điểm đáng chú ý của dòng xi lanh mini dạng kim
Khác với các loại xi lanh tròn hoặc xi lanh compact thông thường, STNC CJPB / CJPS có kết cấu rất nhỏ, thân gọn và ty piston ngắn. Nhờ đó, sản phẩm dễ lắp vào các cụm máy có diện tích hạn chế, đặc biệt là những vị trí chỉ cần lực đẩy nhỏ và hành trình ngắn.
Tên gọi "dạng kim" dùng để chỉ kiểu xi lanh mini có thân nhỏ, đầu ty nhỏ, phù hợp cho thao tác đẩy, chốt, định vị hoặc tác động trực tiếp lên chi tiết nhỏ trong dây chuyền sản xuất.

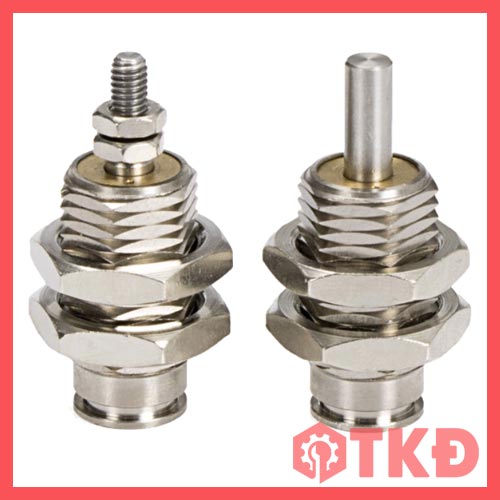

Phân biệt CJPB và CJPS
- Dòng CJPB phù hợp khi cần cố định xi lanh qua mặt gá, tấm panel hoặc vị trí có thể siết đai ốc bên ngoài.
- Dòng CJPS thường dùng cho các cụm máy nhỏ, cơ cấu lắp âm hoặc vị trí cần thiết kế gọn hơn.
Đặc điểm nổi bật xy lanh CJPB / CJPS
- Thiết kế mini nhỏ gọn, dễ lắp trong không gian hẹp
- Dạng tác động đơn, hồi về bằng lò xo, vận hành đơn giản
- Hành trình ngắn 5, 10, 15 mm, phù hợp cơ cấu đẩy và định vị
- Có 2 kiểu lắp CJPB và CJPS, linh hoạt cho nhiều thiết kế máy
- Không cần bôi trơn trong quá trình sử dụng
- Cổng khí M5 x 0.8, dễ kết nối với hệ thống khí nén mini
- Phù hợp cho các cơ cấu yêu cầu thao tác nhanh, gọn và chính xác
Ứng dụng thực tế ben khí CJPB / CJPS
- Cơ cấu đẩy sản phẩm nhỏ
- Cơ cấu chặn phôi, định vị phôi
- Máy đóng gói, máy dán nhãn, máy cấp liệu
- Đồ gá tự động, jig kiểm tra sản phẩm
- Cơ cấu kẹp nhẹ trong máy tự động
- Hệ thống phân loại linh kiện, sản phẩm nhỏ
- Các vị trí cần ben khí nén mini hành trình ngắn
Lý do nên chọn CJPB / CJPS
Xy lanh khí nén mini STNC CJPB / CJPS là lựa chọn phù hợp cho các hệ thống cần xi lanh nhỏ, dễ lắp, thao tác ổn định và không chiếm nhiều diện tích. Với dải piston Φ6, Φ10, Φ15 cùng hành trình ngắn 5 – 15 mm, sản phẩm đáp ứng tốt các nhu cầu đẩy, chốt, định vị hoặc tác động nhẹ trong máy tự động.
Đây là dòng xi lanh nên dùng khi khách hàng cần một giải pháp khí nén nhỏ gọn, chi phí hợp lý, dễ thay thế và phù hợp cho các cụm máy có không gian lắp đặt hạn chế.
