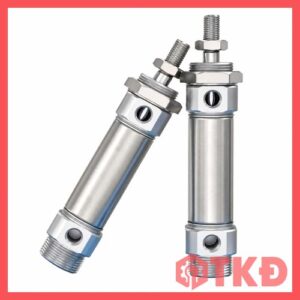

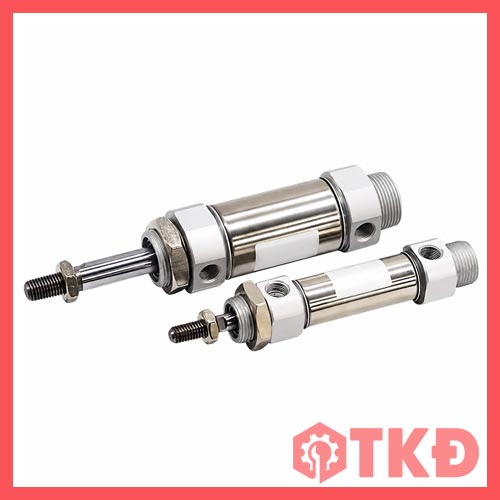

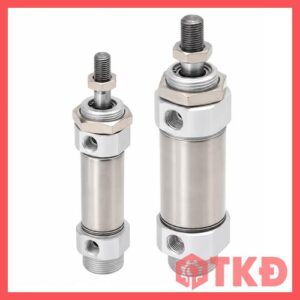

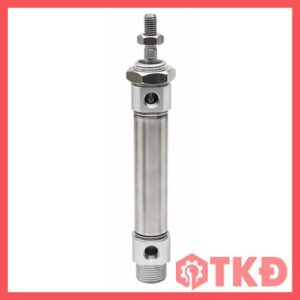

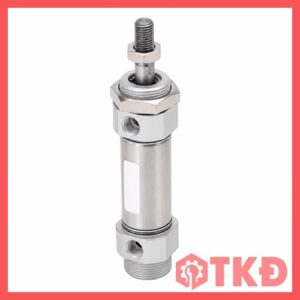

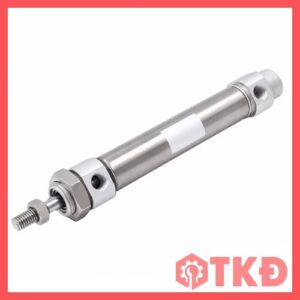

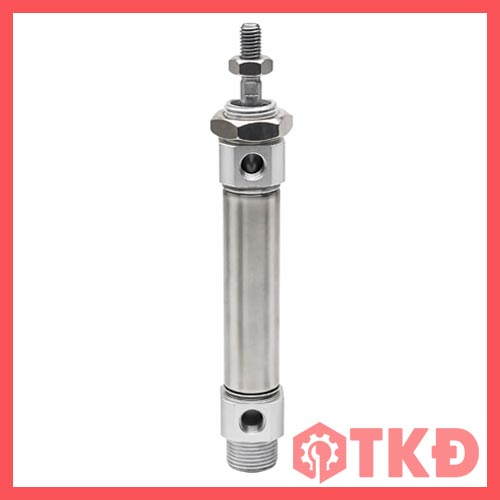

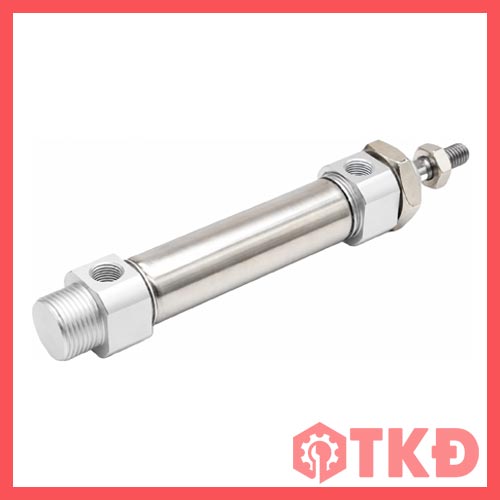

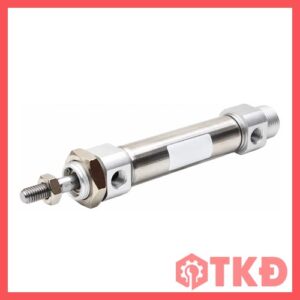

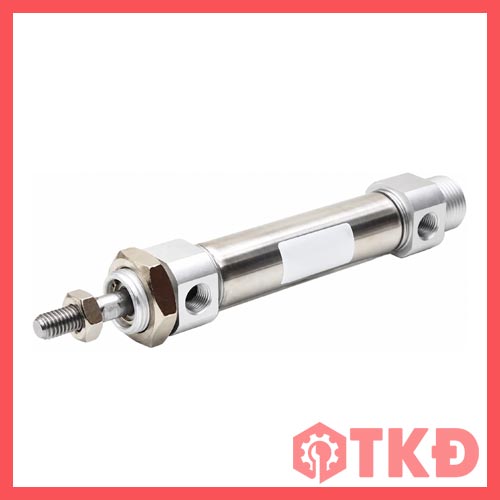

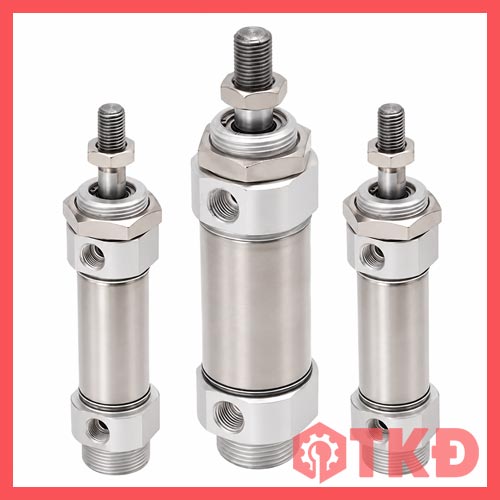

Xi lanh khí nén mini tròn inox CDM2B PVN (kiểu SMC) là dòng xi lanh tác động kép, một đầu ty, dùng cho các cơ cấu đẩy, kéo, chặn và định vị trên máy tự động. Sản phẩm có bốn cỡ piston 20, 25, 32 và 40 mm, giúp lựa chọn lực tác động phù hợp với tải và không gian lắp đặt.
Thiết kế ống thân inox, đầu ty ren ngoài và hành trình từ 25 đến 500 mm theo bảng PVN mang lại nhiều lựa chọn cho máy đóng gói, máy cấp phôi và đồ gá. So với dòng mini CDJ2D cỡ 10 và 16 mm, CDM2B có diện tích piston lớn hơn, tạo lực đẩy lý thuyết lớn hơn ở cùng áp suất.

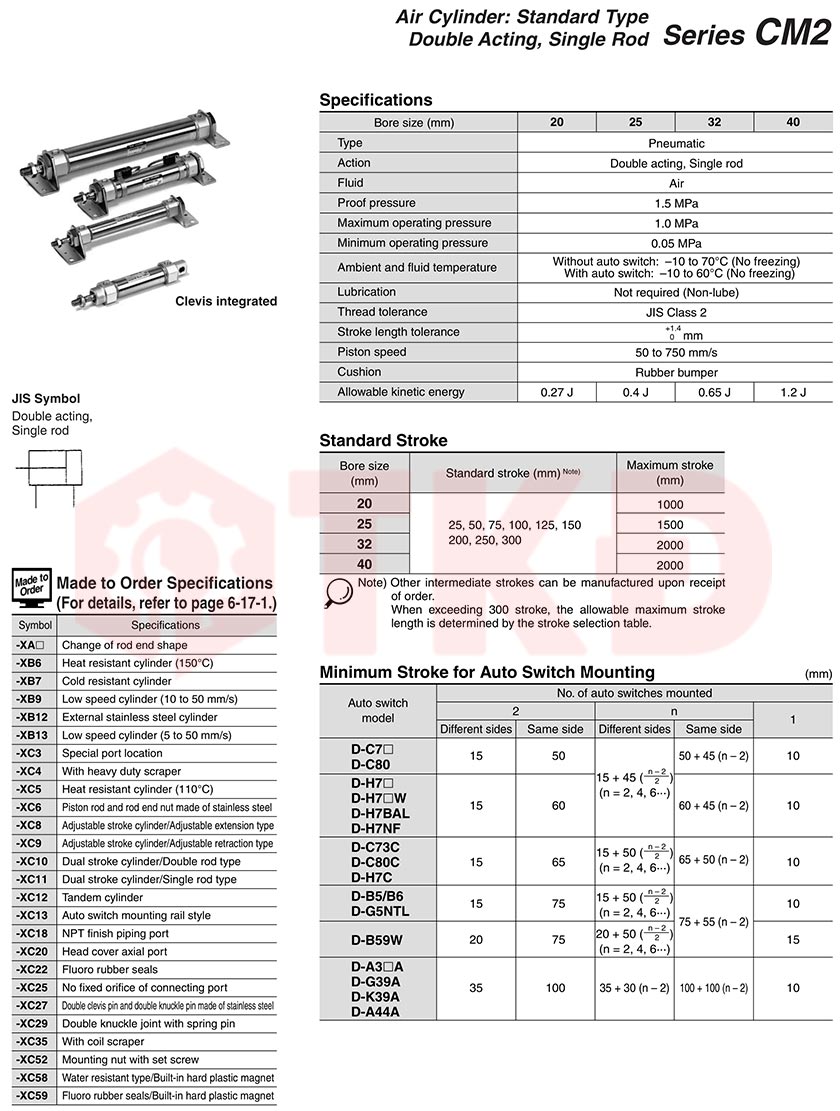

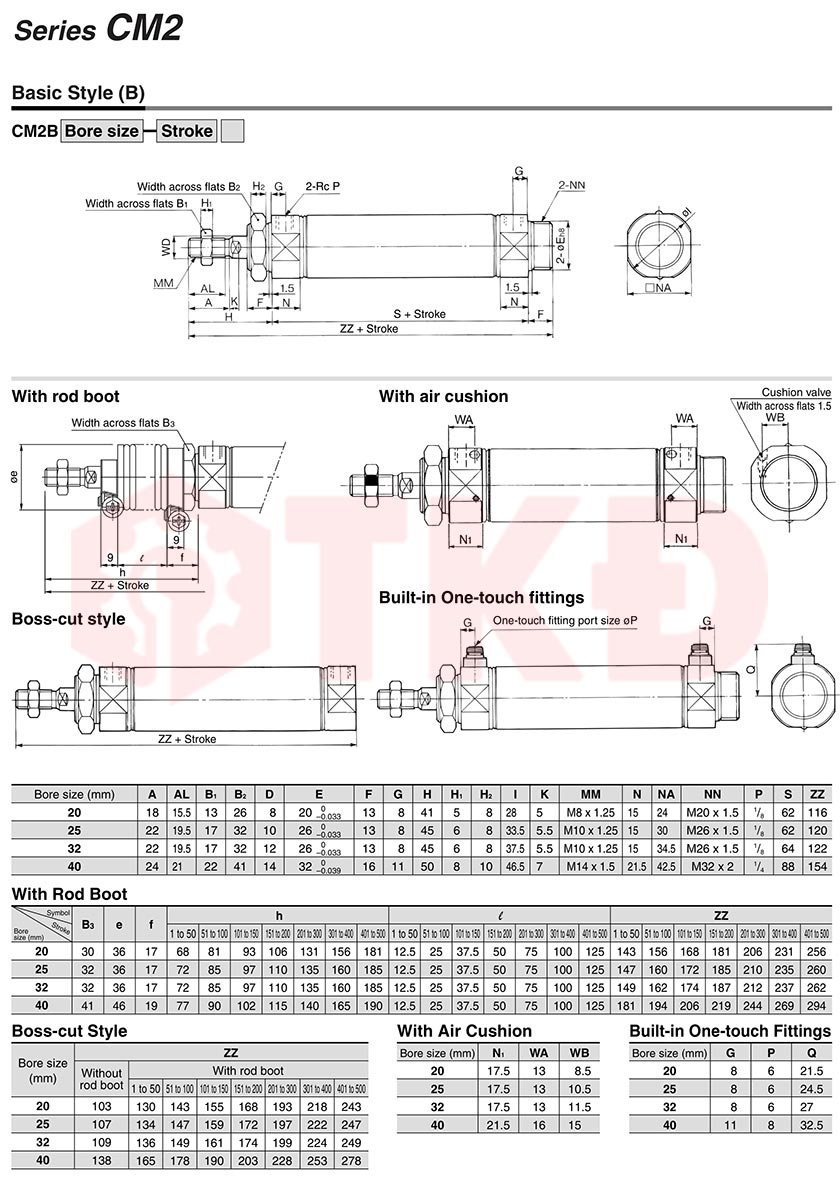

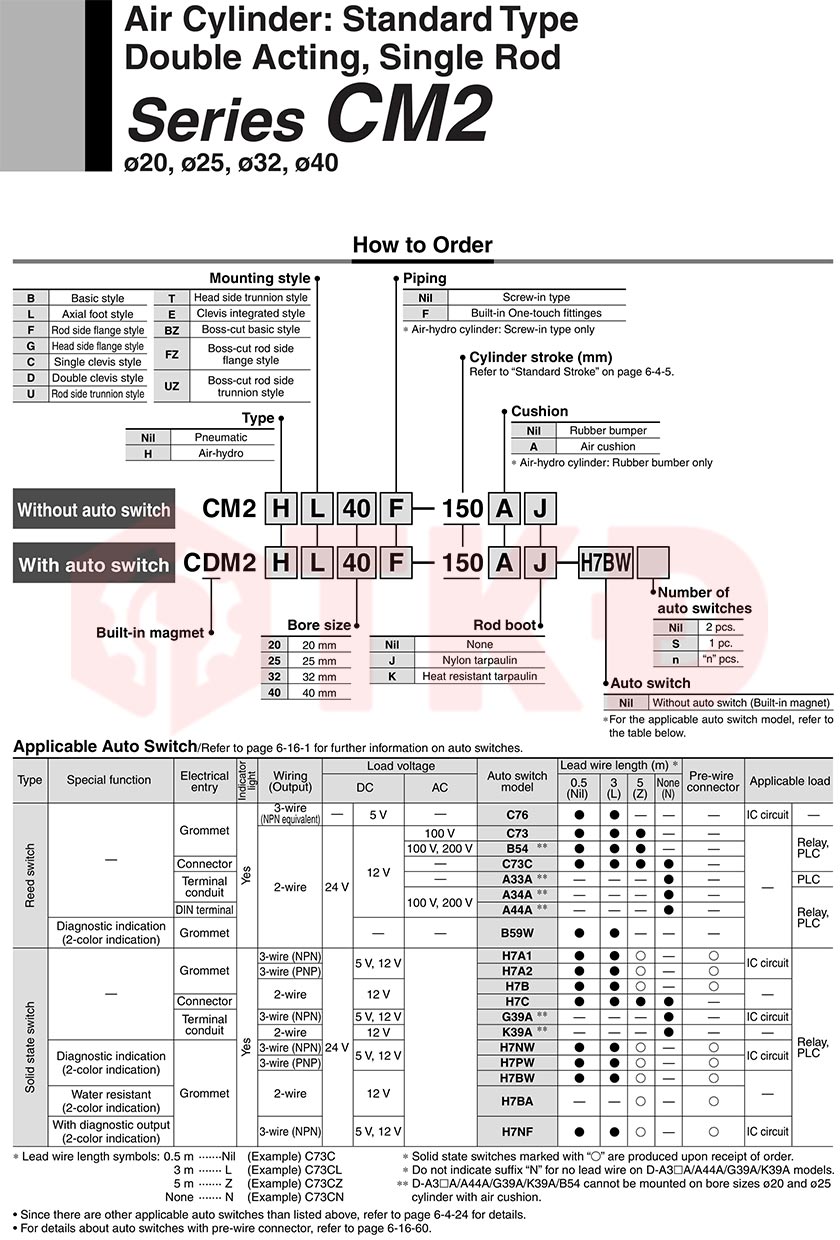

Thông số kỹ thuật xi lanh khí nén mini tròn inox CDM2B
Điểm nổi bật của xi lanh CDM2B PVN
- Bốn cỡ piston: Dễ cân đối giữa lực đẩy, kích thước lắp đặt và lượng khí tiêu thụ, tránh chọn xi lanh quá lớn so với nhu cầu.
- Ống thân inox: Hạn chế gỉ sét trên bề mặt ống thân; vật liệu inox ở đây không có nghĩa toàn bộ xi lanh đều bằng inox.
- Tác động kép: Điều khiển bằng khí nén ở cả chiều đẩy ra và thu về, phù hợp các thao tác lặp lại.
- Nhiều lựa chọn hành trình: Thuận tiện chọn khoảng chạy cho cơ cấu chặn ngắn hoặc cơ cấu đẩy, kéo có quãng di chuyển dài.
- Đầu ty ren ngoài: Dễ kết nối với phụ kiện đầu ty và chi tiết truyền động có ren tương ứng.
Các mã xy lanh khí nén mini tròn inox CDM2B
Piston 20 mm: CDM2B20-25, CDM2B20-50, CDM2B20-75, CDM2B20-100, CDM2B20-125, CDM2B20-150, CDM2B20-175, CDM2B20-200, CDM2B20-225, CDM2B20-250, CDM2B20-275, CDM2B20-300, CDM2B20-350, CDM2B20-400, CDM2B20-450, CDM2B20-500.
Piston 25 mm: CDM2B25-25, CDM2B25-50, CDM2B25-75, CDM2B25-100, CDM2B25-125, CDM2B25-150, CDM2B25-175, CDM2B25-200, CDM2B25-225, CDM2B25-250, CDM2B25-275, CDM2B25-300, CDM2B25-350, CDM2B25-400, CDM2B25-450, CDM2B25-500.
Piston 32 mm: CDM2B32-25, CDM2B32-50, CDM2B32-75, CDM2B32-100, CDM2B32-125, CDM2B32-150, CDM2B32-175, CDM2B32-200, CDM2B32-225, CDM2B32-250, CDM2B32-275, CDM2B32-300, CDM2B32-350, CDM2B32-400, CDM2B32-450, CDM2B32-500.
Piston 40 mm: CDM2B40-25, CDM2B40-50, CDM2B40-75, CDM2B40-100, CDM2B40-125, CDM2B40-150, CDM2B40-175, CDM2B40-200, CDM2B40-225, CDM2B40-250, CDM2B40-275, CDM2B40-300, CDM2B40-350, CDM2B40-400, CDM2B40-450, CDM2B40-500.
Cùng hành trình, vì sao cần chọn đúng cỡ piston?
Hành trình quyết định quãng di chuyển, còn đường kính piston ảnh hưởng trực tiếp đến lực tác động. Ở cùng áp suất, piston 40 mm có diện tích gấp bốn lần piston 20 mm nên lực đẩy lý thuyết cũng gấp bốn lần. Tuy nhiên, lực thực tế còn phụ thuộc áp suất tại xi lanh, ma sát và hướng chuyển động; lực kéo về thấp hơn lực đẩy ra do diện tích ty chiếm một phần diện tích piston.
Với cơ cấu tải nhẹ, chọn cỡ vừa đủ giúp giảm lượng khí tiêu thụ. Với cơ cấu cần lực lớn hơn, có thể cân nhắc cỡ 32 hoặc 40 mm sau khi tính tải. Nếu chỉ cần xi lanh nhỏ cho chi tiết nhẹ, khách hàng có thể tham khảo ben khí nén mini tròn inox CDJ2D PVN.
Cấu tạo và cách phối hợp với hệ thống khí nén
Xi lanh gồm ống thân, hai nắp, piston, ty piston và bộ phận làm kín. Van đảo chiều cấp khí luân phiên vào hai khoang để tạo chuyển động đẩy ra và thu về. Khi cần điều chỉnh tốc độ, có thể phối hợp van tiết lưu; cút nối phải phù hợp với loại ren cổng khí thực tế.
Xi lanh CDM2B có ống thân bằng inox, nắp và piston bằng hợp kim nhôm, ty bằng thép carbon mạ crom cứng. Mã CDM2 theo quy ước SMC có nam châm tích hợp, nhưng khi sử dụng cảm biến trên hàng PVN cần xác nhận nam châm, loại cảm biến và đai gá tương thích.
Ứng dụng của ben hơi tròn CDM2B
- Đẩy, kéo và chặn sản phẩm trên máy đóng gói, máy cấp phôi.
- Định vị hoặc kẹp giữ chi tiết trong đồ gá có tải phù hợp.
- Thực hiện chuyển động phụ trên máy lắp ráp và thiết bị tự động hóa.
- Thay thế xi lanh thân tròn hiện có sau khi đối chiếu kích thước, kiểu gá và điều kiện làm việc.
Với hành trình dài hoặc cơ cấu có tải ngang, cần bố trí dẫn hướng để hạn chế cong ty và mòn bộ phận làm kín. Xi lanh nên tạo lực theo phương trục, còn bộ phận dẫn hướng chịu nhiệm vụ đỡ và giữ hướng chuyển động.
Đặt mua xi lanh CDM2B PVN tại Thủy Khí Điện
Để chọn đúng sản phẩm, khách hàng nên cung cấp đường kính piston, hành trình, áp suất sử dụng và yêu cầu cảm biến. Khi thay thế xi lanh cũ, hãy gửi ảnh nhãn mã cùng kích thước gá, ren đầu ty và cổng khí để Thủy Khí Điện hỗ trợ đối chiếu; tên gọi "kiểu SMC" chưa đủ để xác định khả năng lắp thay trực tiếp.
