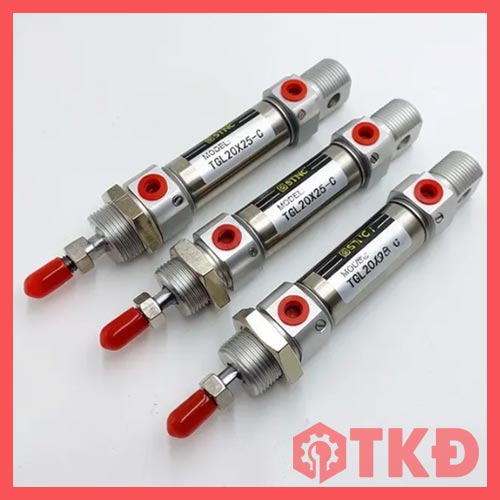

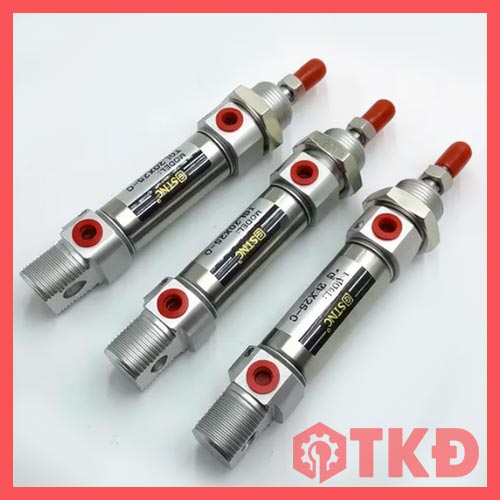

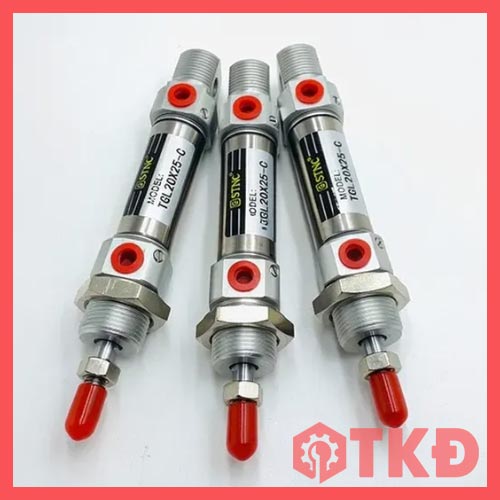

Xi lanh khí nén tròn inox STNC kiểu Festo TGL / TGLD / TGLJ / TGSL là dòng xi lanh thân tròn bằng inox, thiết kế nhỏ gọn, hoạt động ổn định và phù hợp cho nhiều hệ thống khí nén tự động hóa. Sản phẩm được sử dụng để biến đổi năng lượng khí nén thành chuyển động tịnh tiến, phục vụ các thao tác đẩy, kéo, ép, kẹp, nâng hạ hoặc định vị trong dây chuyền sản xuất.
Dòng xi lanh TGL của STNC được ưa chuộng nhờ thân inox chống ăn mòn tốt, không cần bôi trơn thường xuyên, tốc độ đáp ứng nhanh và có nhiều biến thể để lựa chọn theo yêu cầu lắp đặt thực tế.
Điểm đáng chọn của dòng xi lanh inox STNC TGL series
Khác với nhiều dòng xi lanh thân nhôm thông thường, xi lanh tròn inox STNC TGL series có thân bằng thép không gỉ, phù hợp với môi trường làm việc cần độ bền cao, có hơi ẩm, bụi hoặc yêu cầu tính ổn định lâu dài. Thiết kế kiểu Festo giúp sản phẩm gọn, dễ lắp vào các cụm máy có không gian hạn chế mà vẫn đảm bảo lực đẩy và lực kéo ổn định.
Đây là lựa chọn phù hợp cho khách hàng đang cần một dòng xi lanh khí nén nhỏ gọn, bền, dễ thay thế, dễ chọn mã và có thể dùng trong nhiều hệ thống máy móc công nghiệp.
Thông số kỹ thuật xi lanh khí nén tròn inox STNC kiểu Festo TGL series
Các loại model xy lanh tròn inox STNC TGL series
Đường kính 12
TGL: TGL12x10, TGL12x15, TGL12x20, TGL12x25, TGL12x40, TGL12x50, TGL12x75, TGL12x80, TGL12x100, TGL12x125, TGL12x150, TGL12x160, TGL12x175, TGL12x200, TGL12x250.
TGLD: TGLD12x10, TGLD12x15, TGLD12x20, TGLD12x25, TGLD12x40, TGLD12x50, TGLD12x75, TGLD12x80, TGLD12x100, TGLD12x125, TGLD12x150, TGLD12x160, TGLD12x175, TGLD12x200, TGLD12x250.
TGLJ: TGLJ12x10, TGLJ12x15, TGLJ12x20, TGLJ12x25, TGLJ12x40, TGLJ12x50, TGLJ12x75, TGLJ12x80, TGLJ12x100, TGLJ12x125, TGLJ12x150, TGLJ12x160, TGLJ12x175, TGLJ12x200, TGLJ12x250.
TGSL: TGSL12x10, TGSL12x15, TGSL12x20, TGSL12x25, TGSL12x40, TGSL12x50.
Đường kính 16
TGL: TGL16x10, TGL16x15, TGL16x20, TGL16x25, TGL16x40, TGL16x50, TGL16x75, TGL16x80, TGL16x100, TGL16x125, TGL16x150, TGL16x160, TGL16x175, TGL16x200, TGL16x250, TGL16x300.
TGLD: TGLD16x10, TGLD16x15, TGLD16x20, TGLD16x25, TGLD16x40, TGLD16x50, TGLD16x75, TGLD16x80, TGLD16x100, TGLD16x125, TGLD16x150, TGLD16x160, TGLD16x175, TGLD16x200, TGLD16x250, TGLD16x300.
TGLJ: TGLJ16x10, TGLJ16x15, TGLJ16x20, TGLJ16x25, TGLJ16x40, TGLJ16x50, TGLJ16x75, TGLJ16x80, TGLJ16x100, TGLJ16x125, TGLJ16x150, TGLJ16x160, TGLJ16x175, TGLJ16x200, TGLJ16x250, TGLJ16x300.
TGSL: TGSL16x10, TGSL16x15, TGSL16x20, TGSL16x25, TGSL16x40, TGSL16x50, TGSL16x75, TGSL16x80, TGSL16x100.
Đường kính 20
TGL: TGL20x10, TGL20x15, TGL20x20, TGL20x25, TGL20x40, TGL20x50, TGL20x75, TGL20x80, TGL20x100, TGL20x125, TGL20x150, TGL20x160, TGL20x175, TGL20x200, TGL20x250, TGL20x300, TGL20x350, TGL20x400, TGL20x450, TGL20x500.
TGLD: TGLD20x10, TGLD20x15, TGLD20x20, TGLD20x25, TGLD20x40, TGLD20x50, TGLD20x75, TGLD20x80, TGLD20x100, TGLD20x125, TGLD20x150, TGLD20x160, TGLD20x175, TGLD20x200, TGLD20x250, TGLD20x300, TGLD20x350, TGLD20x400, TGLD20x450, TGLD20x500.
TGLJ: TGLJ20x10, TGLJ20x15, TGLJ20x20, TGLJ20x25, TGLJ20x40, TGLJ20x50, TGLJ20x75, TGLJ20x80, TGLJ20x100, TGLJ20x125, TGLJ20x150, TGLJ20x160, TGLJ20x175, TGLJ20x200, TGLJ20x250, TGLJ20x300, TGLJ20x350, TGLJ20x400, TGLJ20x450, TGLJ20x500.
TGSL: TGSL20x10, TGSL20x15, TGSL20x20, TGSL20x25, TGSL20x40, TGSL20x50, TGSL20x75, TGSL20x80, TGSL20x100.
Đường kính 25
TGL: TGL25x10, TGL25x15, TGL25x20, TGL25x25, TGL25x40, TGL25x50, TGL25x75, TGL25x80, TGL25x100, TGL25x125, TGL25x150, TGL25x160, TGL25x175, TGL25x200, TGL25x250, TGL25x300, TGL25x350, TGL25x400, TGL25x450, TGL25x500, TGL25x600.
TGLD: TGLD25x10, TGLD25x15, TGLD25x20, TGLD25x25, TGLD25x40, TGLD25x50, TGLD25x75, TGLD25x80, TGLD25x100, TGLD25x125, TGLD25x150, TGLD25x160, TGLD25x175, TGLD25x200, TGLD25x250, TGLD25x300, TGLD25x350, TGLD25x400, TGLD25x450, TGLD25x500, TGLD25x600.
TGLJ: TGLJ25x10, TGLJ25x15, TGLJ25x20, TGLJ25x25, TGLJ25x40, TGLJ25x50, TGLJ25x75, TGLJ25x80, TGLJ25x100, TGLJ25x125, TGLJ25x150, TGLJ25x160, TGLJ25x175, TGLJ25x200, TGLJ25x250, TGLJ25x300, TGLJ25x350, TGLJ25x400, TGLJ25x450, TGLJ25x500, TGLJ25x600.
TGSL: TGSL25x10, TGSL25x15, TGSL25x20, TGSL25x25, TGSL25x40, TGSL25x50, TGSL25x75, TGSL25x80, TGSL25x100.
Đường kính 32
TGL: TGL32x10, TGL32x15, TGL32x20, TGL32x25, TGL32x40, TGL32x50, TGL32x75, TGL32x80, TGL32x100, TGL32x125, TGL32x150, TGL32x160, TGL32x175, TGL32x200, TGL32x250, TGL32x300, TGL32x350, TGL32x400, TGL32x450, TGL32x500, TGL32x600.
TGLD: TGLD32x10, TGLD32x15, TGLD32x20, TGLD32x25, TGLD32x40, TGLD32x50, TGLD32x75, TGLD32x80, TGLD32x100, TGLD32x125, TGLD32x150, TGLD32x160, TGLD32x175, TGLD32x200, TGLD32x250, TGLD32x300, TGLD32x350, TGLD32x400, TGLD32x450, TGLD32x500, TGLD32x600.
TGLJ: TGLJ32x10, TGLJ32x15, TGLJ32x20, TGLJ32x25, TGLJ32x40, TGLJ32x50, TGLJ32x75, TGLJ32x80, TGLJ32x100, TGLJ32x125, TGLJ32x150, TGLJ32x160, TGLJ32x175, TGLJ32x200, TGLJ32x250, TGLJ32x300, TGLJ32x350, TGLJ32x400, TGLJ32x450, TGLJ32x500, TGLJ32x600.
TGSL: TGSL32x10, TGSL32x15, TGSL32x20, TGSL32x25, TGSL32x40, TGSL32x50, TGSL32x75, TGSL32x80, TGSL32x100.
Đường kính 40
TGL: TGL40x10, TGL40x15, TGL40x20, TGL40x25, TGL40x40, TGL40x50, TGL40x75, TGL40x80, TGL40x100, TGL40x125, TGL40x150, TGL40x160, TGL40x175, TGL40x200, TGL40x250, TGL40x300, TGL40x350, TGL40x400, TGL40x450, TGL40x500, TGL40x600.
TGLD: TGLD40x10, TGLD40x15, TGLD40x20, TGLD40x25, TGLD40x40, TGLD40x50, TGLD40x75, TGLD40x80, TGLD40x100, TGLD40x125, TGLD40x150, TGLD40x160, TGLD40x175, TGLD40x200, TGLD40x250, TGLD40x300, TGLD40x350, TGLD40x400, TGLD40x450, TGLD40x500, TGLD40x600.
TGLJ: TGLJ40x10, TGLJ40x15, TGLJ40x20, TGLJ40x25, TGLJ40x40, TGLJ40x50, TGLJ40x75, TGLJ40x80, TGLJ40x100, TGLJ40x125, TGLJ40x150, TGLJ40x160, TGLJ40x175, TGLJ40x200, TGLJ40x250, TGLJ40x300, TGLJ40x350, TGLJ40x400, TGLJ40x450, TGLJ40x500, TGLJ40x600.
TGSL: TGSL40x10, TGSL40x15, TGSL40x20, TGSL40x25, TGSL40x40, TGSL40x50, TGSL40x75, TGSL40x80, TGSL40x100.
Đặc điểm nổi bật xi lanh tròn inox STNC TGL series
- Thân xi lanh bằng inox, chống ăn mòn tốt và có độ bền cao.
- Thiết kế tròn nhỏ gọn, phù hợp với vị trí lắp đặt hẹp.
- Hoạt động bằng khí nén, sạch, an toàn và dễ tích hợp vào hệ thống tự động.
- Không cần dùng dầu bôi trơn thường xuyên trong quá trình vận hành.
- Có nhiều dạng tác động như TGL, TGLD, TGLJ, TGSL để đáp ứng từng nhu cầu sử dụng.
- Có tùy chọn nam châm để lắp công tắc từ, hỗ trợ kiểm soát hành trình xi lanh.
- Có tùy chọn giảm chấn khí giúp xi lanh vận hành êm hơn ở cuối hành trình.
- Phù hợp thay thế cho nhiều dòng xi lanh tròn kiểu Festo trong máy móc công nghiệp.
Phân loại mã sản phẩm ben hơi TGL series
TGL: Là dòng xi lanh tác động kép tiêu chuẩn, sử dụng khí nén để điều khiển cả hai chiều đẩy ra và thu về. Dòng này phù hợp với các cơ cấu cần chuyển động ổn định, lực đẩy đều và làm việc liên tục trong hệ thống tự động hóa.

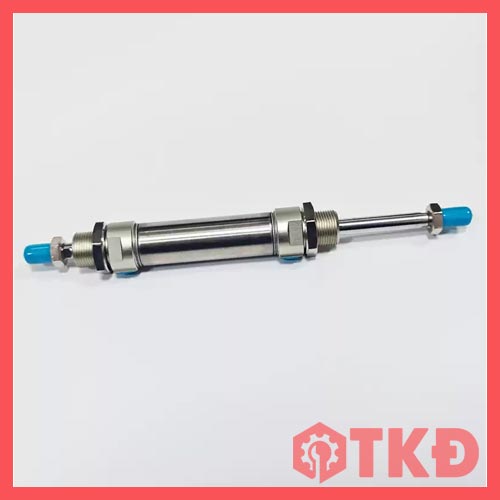

TGLD: Là dòng xi lanh tác động kép, 2 đầu ty, cho phép ty xi lanh chuyển động và truyền lực ở cả hai phía. Kiểu này phù hợp với các ứng dụng cần cân bằng lực, dẫn hướng tốt hơn hoặc cần thao tác ở hai đầu của xi lanh.
TGLJ: Là dòng xi lanh tác động kép có điều chỉnh hành trình, giúp người dùng tinh chỉnh độ dài hành trình theo nhu cầu thực tế. Dòng này phù hợp cho các máy móc cần giới hạn vị trí đẩy, căn chỉnh khoảng chạy hoặc yêu cầu độ linh hoạt cao khi lắp đặt.
TGSL: Là dòng xi lanh tác động đơn, ty hồi về bằng lò xo sau khi ngừng cấp khí. Sản phẩm phù hợp với các cơ cấu đơn giản chỉ cần lực tác động một chiều, giúp tiết kiệm khí nén và đảm bảo xi lanh tự hồi về vị trí ban đầu khi không có áp suất.
Tùy theo vị trí lắp đặt và yêu cầu chuyển động, khách hàng có thể chọn dòng TGL tiêu chuẩn, TGLD cho nhu cầu tác động hai phía, TGLJ khi cần tinh chỉnh hành trình hoặc TGSL cho các cơ cấu cần hồi vị bằng lò xo.
Cấu tạo cơ bản ben hơi tròn inox STNC kiểu Festo TGL series
- Nòng xi lanh inox.
- Ty piston.
- Piston.
- Lỗ cấp khí và lỗ thoát khí.
- Gioăng làm kín.
- Nắp trước và nắp sau.
- Cụm giảm chấn.
- Nam châm piston nếu chọn loại có từ.
- Phụ kiện đầu ty tùy kiểu lắp đặt.
Cấu tạo của xi lanh TGL được thiết kế theo hướng đơn giản, chắc chắn và dễ bảo trì. Nhờ thân tròn gọn, sản phẩm thuận tiện khi lắp trên máy đóng gói, máy ép, cơ cấu đẩy phôi, cơ cấu kẹp hoặc các cụm truyền động nhỏ.
Ứng dụng ben hơi STNC TGL / TGLD / TGLJ / TGSL
- Máy ép, máy nén, máy dập khuôn.
- Dây chuyền in ấn, đóng gói, chiết rót.
- Máy lắp ráp linh kiện điện tử.
- Hệ thống cơ khí chế tạo và sản xuất tự động.
- Nhà máy sản xuất ô tô, xe máy, thiết bị công nghiệp.
- Hệ thống chế biến thực phẩm, dược phẩm, thức ăn chăn nuôi.
- Các vị trí cần xi lanh nhỏ gọn, chống ăn mòn và làm việc ổn định.
Với khả năng tạo chuyển động đẩy kéo nhanh và chính xác, xi lanh tròn inox STNC TGL series giúp tăng năng suất, giảm thao tác thủ công và hỗ trợ hệ thống vận hành đồng bộ hơn.
Ưu điểm khi sử dụng xi lanh STNC TGL series
- Độ bền cao hơn trong môi trường có độ ẩm hoặc dễ ăn mòn.
- Kích thước gọn, tiết kiệm không gian lắp đặt.
- Dễ chọn mã, dễ thay thế và dễ kết hợp với phụ kiện khí nén.
- Hoạt động ổn định trong nhiều dây chuyền sản xuất.
- Có nhiều phiên bản để đáp ứng từng kiểu chuyển động.
- Chi phí hợp lý so với hiệu quả sử dụng lâu dài.
- Phù hợp cho cả lắp mới và thay thế xi lanh cũ trên máy.
Phụ kiện có thể sử dụng kèm xy lanh STNC TGL series
- Ống hơi khí nén.
- Đầu nối nhanh khí nén.
- Mắt trâu.
- Đầu lắc.
- Đế xi lanh FA, FB, CA, CB, LB.
- Co nối YPX, YPB, YPL, YPD, YSC,...
- Công tắc từ dùng cho xi lanh có nam châm.
Việc chọn đúng phụ kiện giúp xi lanh hoạt động ổn định hơn, lắp đặt chắc chắn hơn và giảm rủi ro lệch tâm, rung lắc hoặc mòn ty trong quá trình sử dụng.
Gợi ý chọn mua ben khí nén STNC TGL / TGLD / TGLJ / TGSL
Khi chọn xi lanh khí nén tròn inox STNC kiểu Festo TGL / TGLD / TGLJ / TGSL, khách hàng nên xác định trước đường kính piston, hành trình, kiểu tác động, áp suất làm việc và không gian lắp đặt. Nếu hệ thống cần kiểm soát vị trí đóng mở, nên chọn loại có nam châm để dùng với công tắc từ. Nếu tốc độ làm việc cao hoặc tải có va đập cuối hành trình, nên ưu tiên loại có giảm chấn khí.
Sản phẩm phù hợp cho khách hàng cần một dòng xi lanh inox nhỏ gọn, bền, dễ lắp, dễ thay thế và hoạt động ổn định trong hệ thống khí nén công nghiệp.
