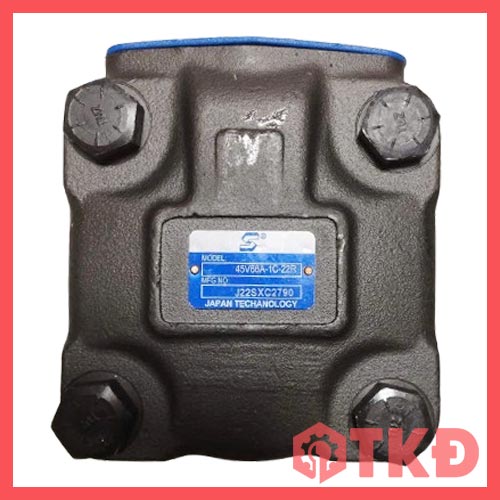

Bơm lá thủy lực vỏ vuông Saintfon là dòng bơm thủy lực được sử dụng phổ biến trong các hệ thống truyền động thủy lực công nghiệp và tàu thuyền. Bơm được thiết kế với kết cấu vỏ vuông chắc chắn, hiệu suất làm việc ổn định, khả năng cung cấp lưu lượng dầu đều và duy trì áp suất ổn định trong quá trình vận hành.
Dòng bơm này thường được ứng dụng trong hệ thống lái thủy lực tàu cá, tàu thuyền, máy ép thủy lực, máy công nghiệp, hệ thống thủy lực cơ khí, giúp truyền tải năng lượng thủy lực hiệu quả và bền bỉ trong thời gian dài.

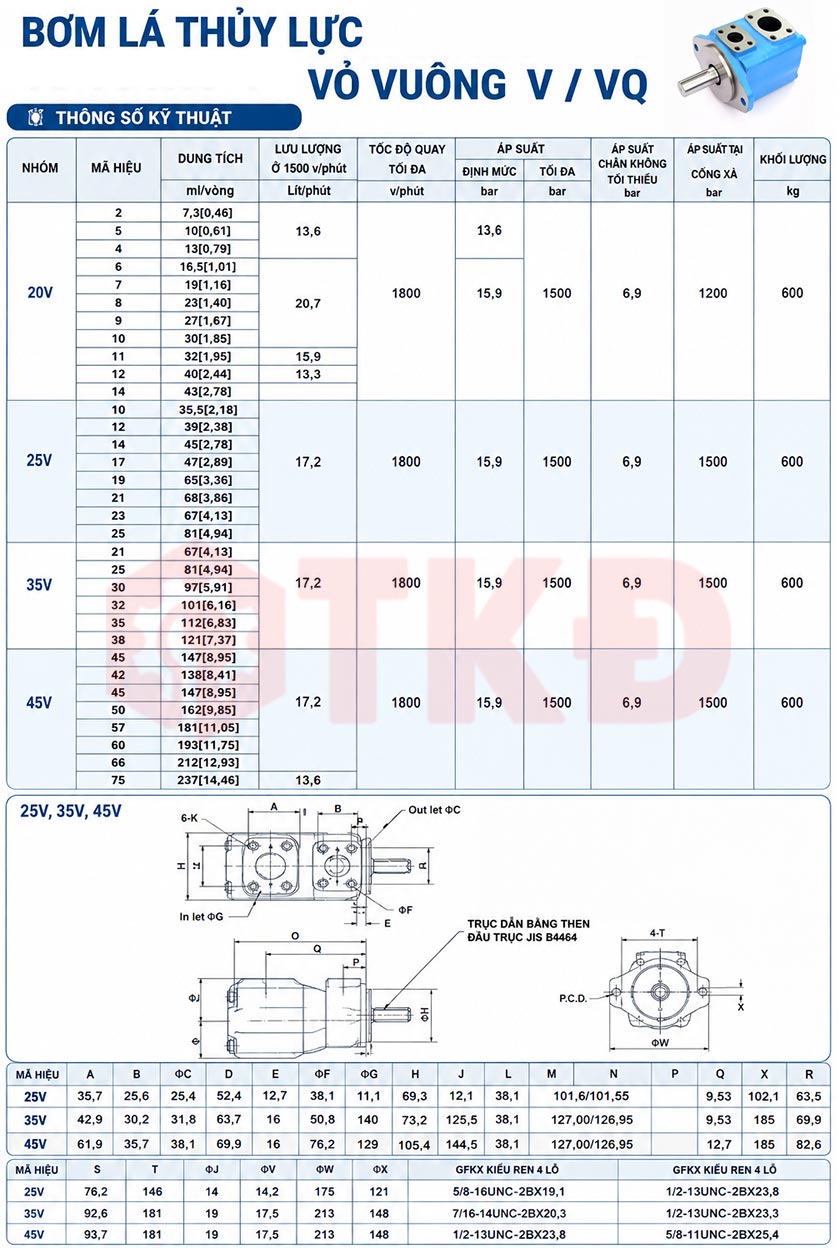

Thông số kỹ thuật bơm lá thủy lực vỏ vuông V / VQ
Đặc điểm nổi bật bơm cánh gạt V / VQ
- Dải dung tích làm việc rộng từ khoảng 36 đến 237 ml/vòng.
- Thiết kế bơm cánh gạt cân bằng thủy lực giúp giảm tải hướng kính tác động lên trục và ổ bi.
- Lưu lượng đầu ra ổn định, độ dao động thấp và vận hành tương đối êm.
- Có nhiều kích thước cốt bơm gồm Ø22 mm, Ø32 mm và Ø38 mm tùy model.
- Gờ định vị phổ biến Ø101,5 mm và Ø127 mm.
- Thiết kế mặt bích 2 lỗ thuận tiện cho việc lắp đặt và thay thế.
- Có thể lựa chọn chiều quay phải hoặc trái theo cấu hình hệ thống.
- Cụm ruột bơm dạng cartridge thuận tiện cho việc kiểm tra, bảo dưỡng và thay thế.
- Phù hợp với các hệ thống thủy lực có lưu lượng từ trung bình đến lớn.
Cấu tạo của bơm lá thủy lực vỏ vuông
- Rotor và cánh gạt (lá bơm): Rotor quay bên trong bơm kết hợp với các lá gạt di động để tạo ra sự thay đổi thể tích, từ đó hút và đẩy dầu thủy lực.
- Vòng cam (stator): Vòng cam định hình quỹ đạo chuyển động của cánh gạt, giúp tạo áp suất và lưu lượng dầu ổn định.
- Thân bơm vỏ vuông: Thân bơm được thiết kế dạng vỏ vuông chắc chắn, giúp tăng độ bền cơ khí và dễ dàng lắp đặt trên các hệ thống máy móc.
- Trục bơm: Trục bơm truyền động từ động cơ đến rotor, giúp bơm hoạt động và tạo dòng chảy dầu trong hệ thống.
- Cổng hút và cổng xả: Dầu thủy lực được hút vào từ cổng hút và đẩy ra qua cổng xả để cung cấp năng lượng cho hệ thống thủy lực.
Nguyên lý hoạt động bơm lá V / VQ
Bơm sử dụng các cánh gạt đặt trong rotor quay lệch tâm so với vòng cam. Khi trục bơm quay, thể tích giữa các cánh gạt thay đổi liên tục, tạo vùng hút dầu ở cửa vào và đẩy dầu có áp suất ra cửa ra.
Thiết kế cân bằng thủy lực giúp giảm lực tác động lên trục bơm, từ đó hỗ trợ tăng độ ổn định và tuổi thọ của cụm trục, ổ bi và ruột bơm.
Chức năng bơm cánh gạt vỏ vuông V / VQ
- Tạo áp suất cho hệ thống thủy lực: Bơm chuyển đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực để tạo áp suất dầu.
- Cung cấp lưu lượng dầu: Bơm tạo ra dòng chảy dầu ổn định để vận hành các thiết bị như xi lanh, mô tơ thủy lực hoặc hệ thống lái.
- Truyền tải năng lượng thủy lực: Thông qua dòng dầu áp suất, bơm giúp truyền năng lượng đến các cơ cấu làm việc trong hệ thống.
- Đảm bảo hệ thống vận hành ổn định: Lưu lượng và áp suất dầu ổn định giúp máy móc hoạt động hiệu quả, hạn chế rung lắc và hư hỏng.
Ưu điểm của bơm lá thủy lực vỏ vuông Saintfon V / VQ
- Lưu lượng ổn định: Bơm lá thủy lực Saintfon cung cấp lưu lượng dầu đều và ổn định, giúp hệ thống thủy lực vận hành mượt mà, giảm rung và hạn chế dao động áp suất.
- Hoạt động êm và ít rung: Nhờ thiết kế cánh gạt chính xác, bơm vận hành êm, giảm tiếng ồn và tăng độ ổn định cho toàn bộ hệ thống thủy lực.
- Độ bền cao: Bơm được chế tạo từ thép và hợp kim nhôm chất lượng, có khả năng chịu áp lực tốt, chống mài mòn và đảm bảo tuổi thọ lâu dài.
- Hiệu suất làm việc cao: Cấu tạo tối ưu giúp bơm đạt hiệu suất làm việc tốt, tiết kiệm năng lượng và giảm tổn thất thủy lực trong quá trình vận hành.
- Dễ lắp đặt và thay thế: Thiết kế theo tiêu chuẩn phổ biến giúp bơm dễ dàng lắp đặt và thay thế cho nhiều dòng bơm thủy lực khác trên thị trường.
Ứng dụng của bơm cánh gạt vỏ vuông V / VQ
- Hệ thống lái thủy lực tàu cá, tàu thuyền
- Máy ép thủy lực
- Máy công nghiệp và máy cơ khí
- Hệ thống truyền động thủy lực
- Thiết bị nâng hạ và máy công trình
Cách lắp đặt bơm lá vỏ vuông V / VQ
- Chọn vị trí lắp đặt: Bơm cần được đặt trên bề mặt chắc chắn, bằng phẳng và có đủ không gian để thuận tiện cho việc vận hành và bảo trì.
- Chuẩn bị thùng dầu: Đảm bảo thùng dầu sạch, không có tạp chất và mực dầu đủ để bơm hút ổn định.
- Lắp đặt đường ống: Kết nối đường ống hút và xả đúng kích thước, siết chặt các khớp nối để tránh rò rỉ dầu.
- Kết nối động cơ: Lắp bơm với động cơ điện hoặc động cơ diesel và căn chỉnh trục thẳng hàng để bơm hoạt động ổn định.
- Kiểm tra và vận hành: Trước khi chạy máy cần kiểm tra toàn bộ hệ thống, sau đó khởi động và theo dõi áp suất, lưu lượng để đảm bảo bơm hoạt động bình thường.
Lưu ý khi lựa chọn bơm cánh gạt V / VQ
Khi lựa chọn bơm Saintfon V / VQ cần xác định đúng model, dung tích làm việc, chiều quay, kích thước cốt, gờ định vị và tâm lỗ lắp. Áp suất và tốc độ làm việc tối đa không giống nhau giữa tất cả các model, vì vậy cần đối chiếu đúng mã bơm và điều kiện vận hành thực tế của hệ thống.
