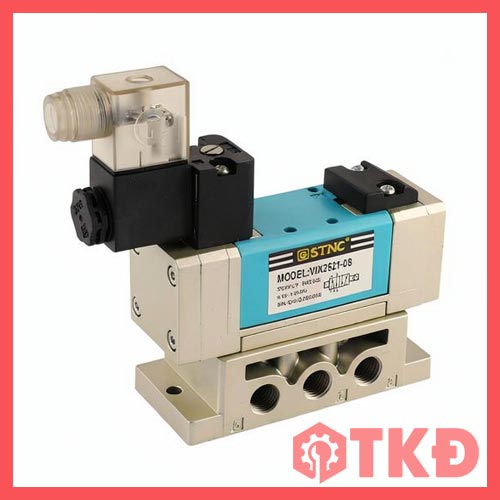

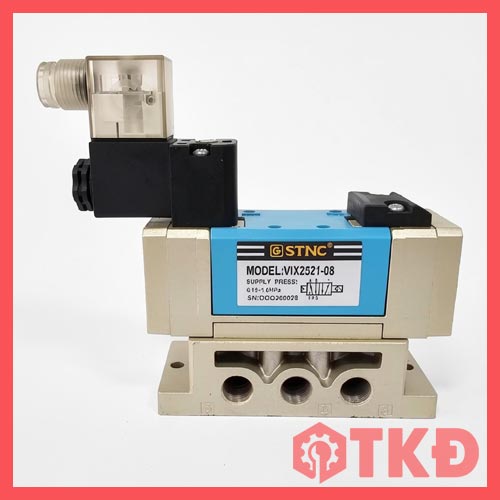

Van điện từ khí nén STNC VIX là dòng van điện từ 5/2 của STNC, được thiết kế theo kiểu van trượt với ceramic seal. Đây là điểm nổi bật đáng chú ý của dòng VIX, vì cơ cấu làm kín bằng gốm giúp van hoạt động ổn định, giảm ma sát, tăng độ bền và ít bị ảnh hưởng bởi chất lượng khí hơn so với kiểu làm kín thông thường.
Chuyên dùng cho hệ thống khí nén công nghiệp cần độ ổn định cao, lưu lượng lớn và khả năng đóng mở nhanh. Van phù hợp để điều khiển xi lanh khí nén, cơ cấu kẹp, bộ truyền động khí và nhiều thiết bị tự động hóa trong nhà xưởng.

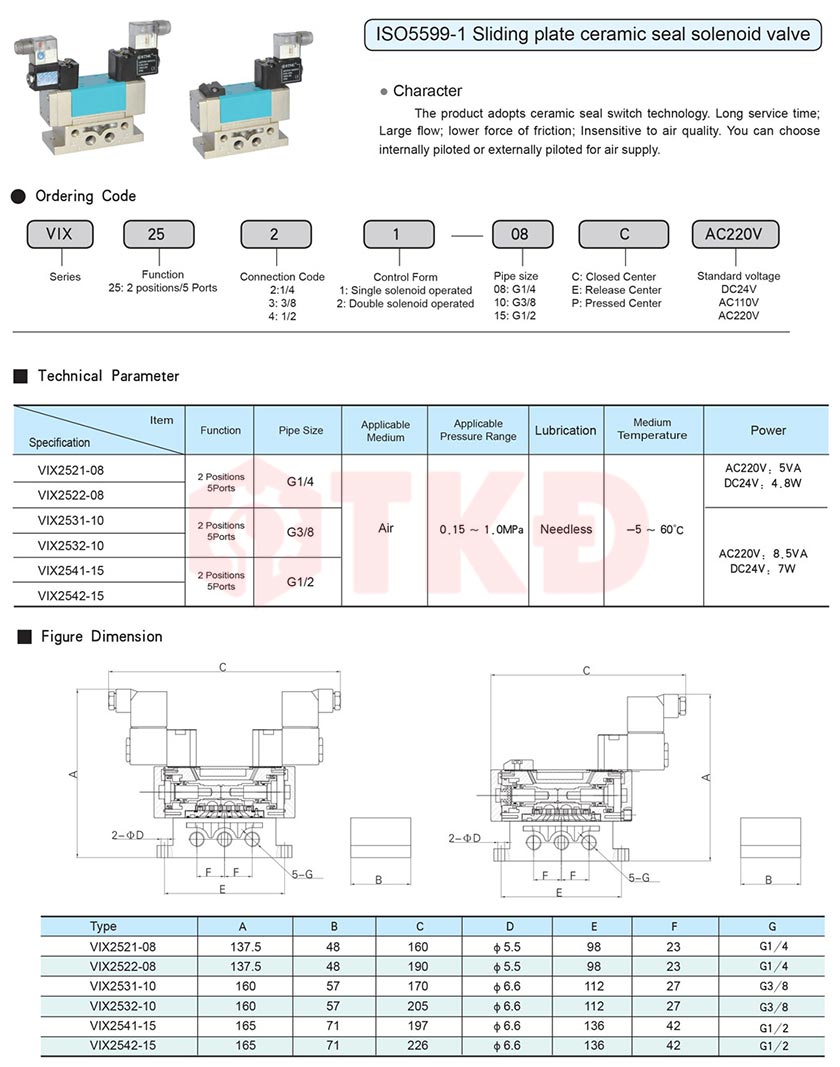

Thông số kỹ thuật van điện từ khí nén STNC VIX
Đặc điểm nổi bật van điện từ STNC VIX
- Sử dụng ceramic seal (Làm kín bằng gốm) giúp tăng độ bền làm kín, giảm ma sát khi đóng mở.
- Kết cấu van trượt cho khả năng đảo chiều khí nhanh và ổn định.
- Lưu lượng khí lớn, phù hợp cho nhiều hệ thống truyền động khí nén công nghiệp.
- Ít nhạy với chất lượng khí hơn so với một số dòng van làm kín thông thường.
- Có các tùy chọn 1 coil và 2 coil để phù hợp với từng kiểu điều khiển.
- Thiết kế theo chuẩn ISO5599-1, thuận tiện khi lắp đặt và thay thế trong hệ thống.
- Thân van bằng hợp kim nhôm, cứng cáp, nhẹ và phù hợp môi trường nhà xưởng.
- Không cần bôi trơn trong quá trình sử dụng theo thông số nhà sản xuất.
Cấu tạo của van điện từ khí nén STNC VIX

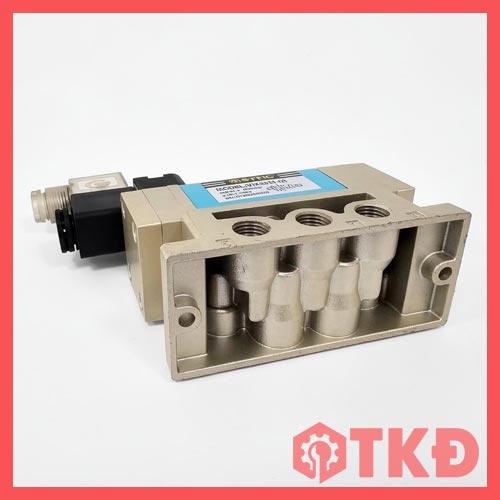

Thân van
- Thân van được làm từ hợp kim nhôm.
- Kết cấu chắc chắn, chịu áp tốt, phù hợp môi trường công nghiệp.
- Các cổng khí được gia công đồng đều, hỗ trợ lắp đặt ổn định.

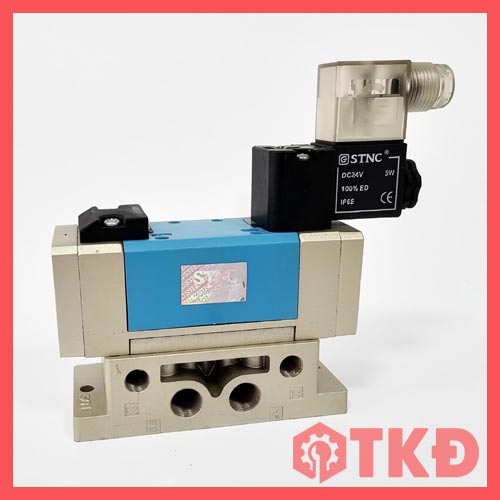

Cuộn coil điện từ
- Coil tạo lực từ để chuyển trạng thái van.

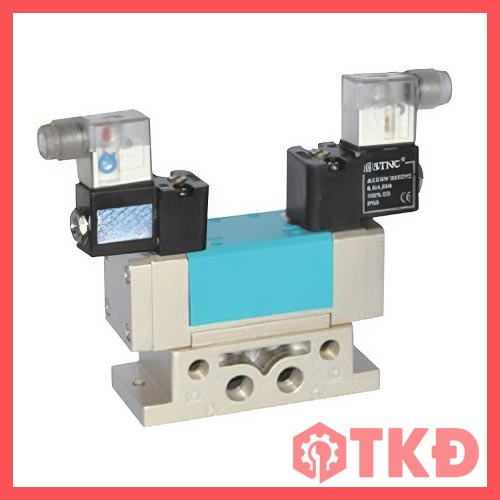

- Có tùy chọn 1 coil hoặc 2 coil tùy model.
- Sử dụng điện áp AC220V hoặc DC24V theo từng phiên bản.
Cụm van trượt
- Cụm van trượt là phần trực tiếp điều hướng luồng khí.
- Thiết kế van trượt giúp đóng mở nhanh và chính xác.
- Hoạt động phối hợp với cơ cấu ceramic seal để tăng độ bền và độ ổn định.
Cơ cấu làm kín ceramic seal
- Đây là điểm mạnh nổi bật của dòng STNC VIX.
- Bề mặt làm kín bằng gốm giúp giảm ma sát và nâng cao tuổi thọ.
- Phù hợp cho hệ thống vận hành nhiều chu kỳ và yêu cầu độ tin cậy cao.
Chức năng của van điện từ STNC VIX
- Điều khiển đóng mở và đảo chiều dòng khí trong hệ thống khí nén.
- Cấp và chuyển hướng khí tới xi lanh khí nén hoặc cơ cấu chấp hành.
- Hỗ trợ điều khiển các chuyển động ra vào, kẹp mở, nâng hạ.
- Tạo sự đồng bộ giữa tín hiệu điện điều khiển và cơ cấu khí nén thực tế.
Ưu điểm của van khí nén STNC VIX
- Làm kín bằng gốm ceramic, tăng tuổi thọ sử dụng.
- Đóng mở nhanh, phản hồi tốt.
- Lưu lượng lớn, phù hợp hệ thống công nghiệp.
- Làm việc ổn định trong dải áp 0.15 – 1.0 MPa.
- Không cần bôi trơn, thuận tiện khi vận hành.
- Có nhiều model 1 coil và 2 coil để lựa chọn.
- Dễ thay thế, dễ tích hợp trong hệ thống dùng van tiêu chuẩn.
Ứng dụng của van STNC VIX
- Hệ thống điều khiển xi lanh khí nén, bộ kẹp và cơ cấu chấp hành.
- Máy đóng gói, máy ép, máy dập, máy cơ khí và máy CNC.
- Dây chuyền tự động hóa, robot khí nén và thiết bị sản xuất linh kiện.
- Hệ thống phân loại, chuyển hướng sản phẩm và thiết bị khí nén trong nhà xưởng.
Lưu ý khi sử dụng van VIX
- Nên sử dụng khí nén sạch, có lọc để van hoạt động ổn định hơn.
- Chọn đúng điện áp coil theo model sử dụng.
- Lắp đúng cổng khí theo sơ đồ kỹ thuật.
- Không vận hành vượt quá dải áp suất cho phép.
- Kiểm tra định kỳ coil, cổng khí và độ kín của van trong quá trình sử dụng.
