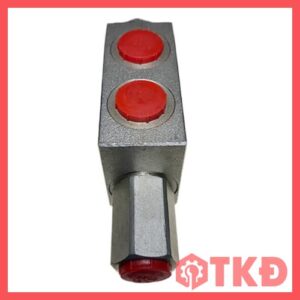

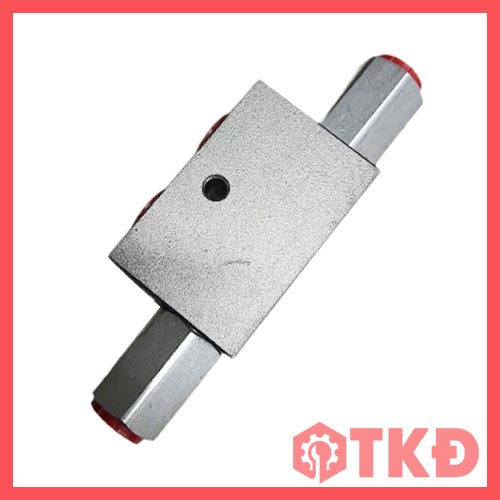

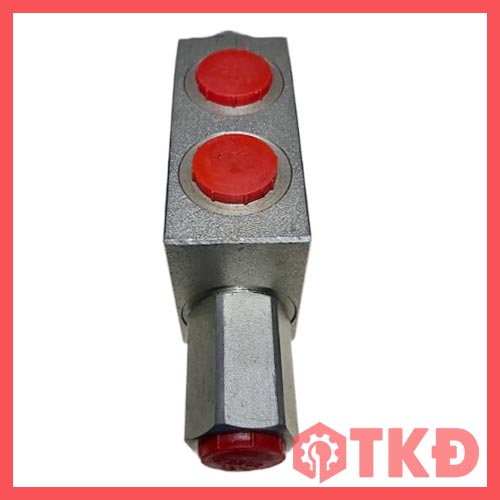

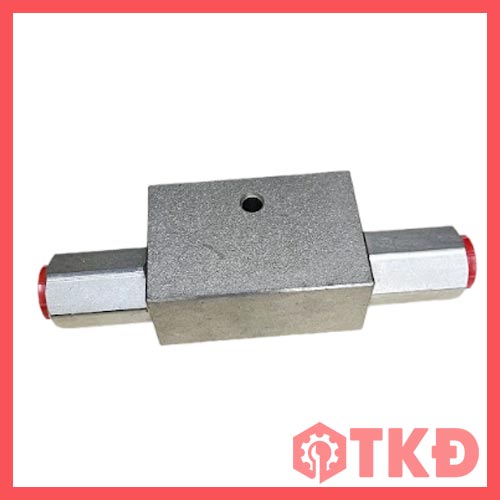

Van chống lún 1 chiều VRSE là van một chiều có điều khiển bằng áp suất pilot, được lắp trong mạch thủy lực nhằm giữ xi lanh ổn định khi ngừng cấp dầu hoặc áp suất nguồn suy giảm. Sản phẩm phù hợp cho các hệ thống cần hạn chế hiện tượng tụt, trôi và lún tải nhưng chỉ cần khóa dầu trên một đường làm việc.

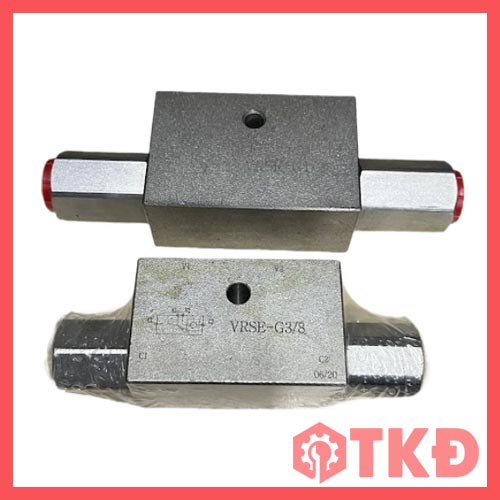

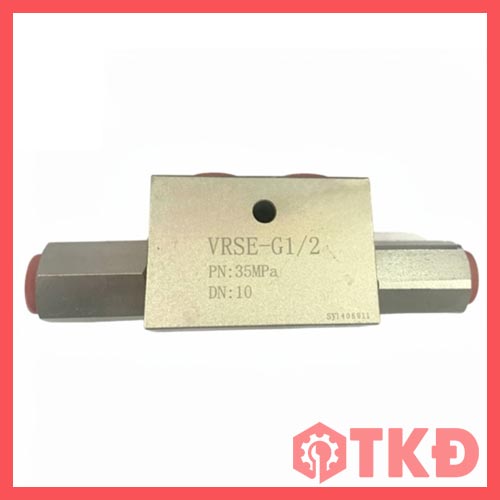

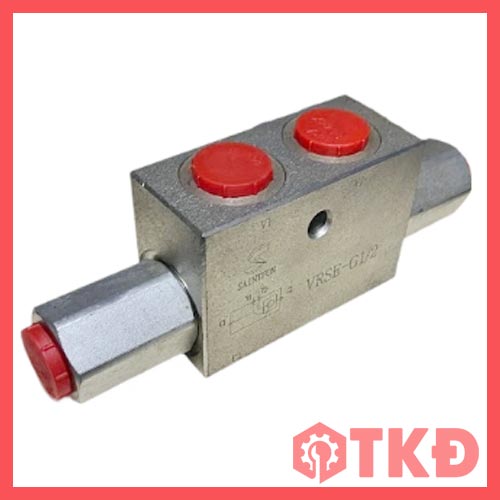

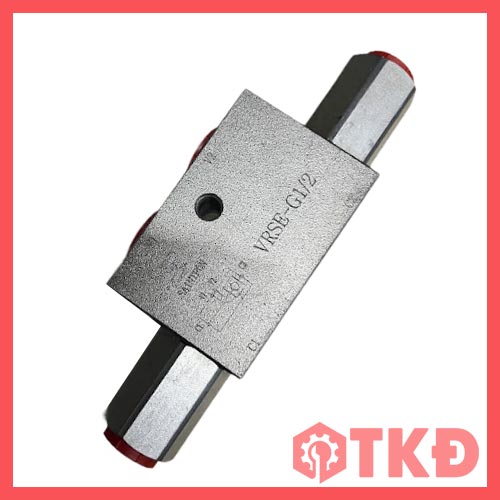

Dòng van gồm hai kích thước VRSE-G3/8 và VRSE-G1/2, đáp ứng các hệ thống có cổng ren 17 hoặc ren 21, thuận tiện lựa chọn theo lưu lượng và kích thước đường ống thực tế.
Đặc điểm nổi bật van chống lún 1 chiều VRSE-G3/8, VRSE-G1/2
- Van một chiều có điều khiển, cho dầu đi tự do theo một hướng và khóa chiều ngược lại.
- Mở khóa bằng áp suất pilot lấy từ đường dầu đối diện.
- Thiết kế thân dài, có 4 lỗ bắt bulông giúp lắp đặt chắc chắn.
- Cổng ren trong thuận tiện kết nối với ống dầu và cụm xi lanh.
- Hỗ trợ giữ tải ổn định khi van phân phối về vị trí trung gian.
- Có hai kích thước ren phổ biến là G3/8 và G1/2.
Cách van VRSE giữ tải trong mạch thủy lực
Khi dầu đi theo chiều cấp vào xi lanh, van cho dòng dầu lưu thông bình thường. Ở chiều ngược lại, van tự động khóa dòng dầu để hạn chế xi lanh dịch chuyển ngoài ý muốn. Khi đường dầu đối diện tạo áp suất pilot, cơ cấu khóa được mở và dầu có thể hồi về.
Nguyên lý này giúp van VRSE giữ tải trên một phía của xi lanh, phù hợp với các cơ cấu nâng, kẹp hoặc dịch chuyển cần duy trì vị trí trong thời gian ngắn. Van nên được lắp gần xi lanh thủy lực để giữ tải ổn định và hạn chế trôi cơ cấu.
Cấu tạo van chống lún 1 chiều VRSE
- Thân van chịu áp lực.
- Cụm van một chiều.
- Piston hoặc ty điều khiển pilot.
- Lò xo hồi vị.
- Các cổng kết nối V1, V2, C1 và C2.
- Lỗ bắt bulông cố định thân van.
Cấu tạo gọn và nguyên lý vận hành cơ học giúp sản phẩm dễ tích hợp vào nhiều cụm máy mà không cần sử dụng điện điều khiển.
Ưu điểm và lợi ích thực tế van VRSE
- Hạn chế tụt tải: Giúp xi lanh duy trì vị trí khi bơm dừng hoặc áp suất nguồn giảm.
- Tăng độ an toàn: Giảm nguy cơ cơ cấu chấp hành dịch chuyển bất ngờ do dầu chảy ngược.
- Điều khiển chủ động: Van chỉ mở chiều dầu hồi khi nhận đủ áp suất pilot.
- Lắp đặt chắc chắn: Thân van có 4 lỗ bắt bulông, phù hợp với máy có rung động.
- Dễ lựa chọn: Hai cỡ ren thông dụng đáp ứng nhiều hệ thống thủy lực công nghiệp.
- Chi phí hợp lý: Phù hợp với mạch chỉ cần khóa một phía, không cần dùng van chống lún hai chiều.
Ứng dụng van chống tụt VRSE
- Xi lanh nâng hạ thủy lực.
- Bàn nâng và thiết bị nâng hàng.
- Máy ép, máy dập và máy chấn.
- Cơ cấu gá kẹp thủy lực.
- Máy công trình và máy nông nghiệp.
- Bộ nguồn và trạm nguồn thủy lực.
- Hệ thống cần giữ tải trên một đường dầu.
- Cơ cấu cần hạn chế tụt hoặc trôi khi dừng máy.
Điểm khác biệt so với van chống lún hai chiều
VRSE là van chống lún một chiều nên chỉ khóa dòng dầu trên một phía của xi lanh. Thiết kế này phù hợp với hệ thống chỉ cần giữ tải theo một hướng, giúp mạch dầu gọn và tiết kiệm chi phí hơn.
Đối với cơ cấu cần khóa đồng thời cả hai khoang xi lanh, nên lựa chọn van chống lún hai chiều VRDE. Việc xác định đúng yêu cầu giữ tải sẽ giúp chọn loại van phù hợp và tránh lắp dư chức năng.
Cách chọn mã phù hợp van chống trôi VRSE
Nên căn cứ vào kích thước ren, lưu lượng làm việc và áp suất của hệ thống:
- Chọn VRSE-G3/8 khi đường dầu sử dụng ren 17 và lưu lượng không vượt quá 35 lít/phút.
- Chọn VRSE-G1/2 khi đường dầu sử dụng ren 21 và cần lưu lượng tối đa 45 lít/phút.
- Kiểm tra hướng lắp, sơ đồ cổng dầu và áp suất pilot trước khi vận hành.
- Ưu tiên lắp van gần xi lanh để tăng khả năng giữ tải.
Lưu ý khi lắp đặt van VRSE
Cần vệ sinh sạch đường ống trước khi lắp để tránh cặn bẩn làm kẹt lõi van. Các cổng V và C phải được kết nối đúng theo sơ đồ mạch, đồng thời bảo đảm áp suất pilot đủ để mở khóa van khi xi lanh cần hồi dầu.
Van VRSE không thay thế van cân bằng tải trong mọi trường hợp. Với tải treo thẳng đứng, tải có xu hướng chạy vượt hoặc hệ thống yêu cầu kiểm soát tốc độ hạ, cần kiểm tra sơ đồ kỹ thuật để lựa chọn loại van phù hợp.
Mua van chống lún 1 chiều VRSE-G3/8, VRSE-G1/2
Van chống lún 1 chiều VRSE là lựa chọn phù hợp cho các hệ thống cần giữ xi lanh ổn định, hạn chế dầu chảy ngược và giảm hiện tượng tụt tải. Khách hàng nên cung cấp kích thước ren, lưu lượng, áp suất làm việc và sơ đồ mạch để được tư vấn đúng mã VRSE-G3/8 hoặc VRSE-G1/2, bảo đảm khả năng vận hành và độ an toàn của hệ thống.
