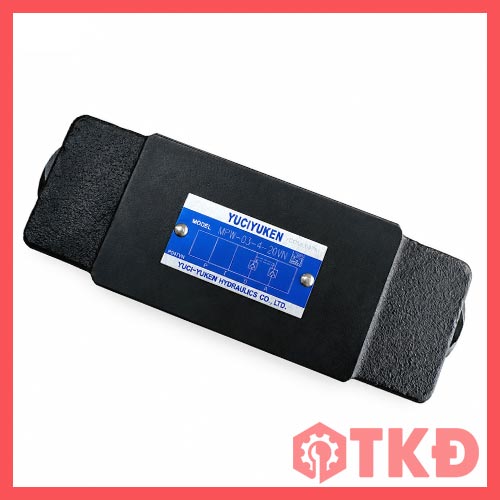

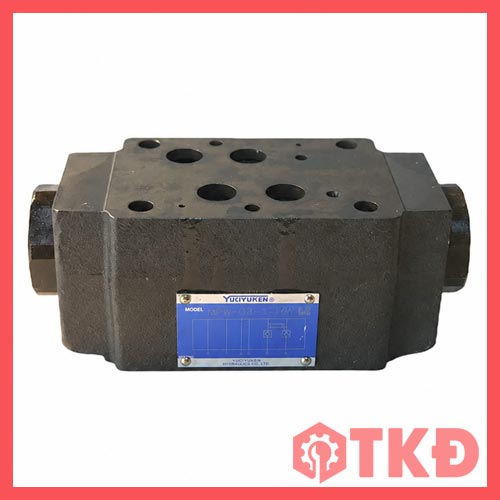

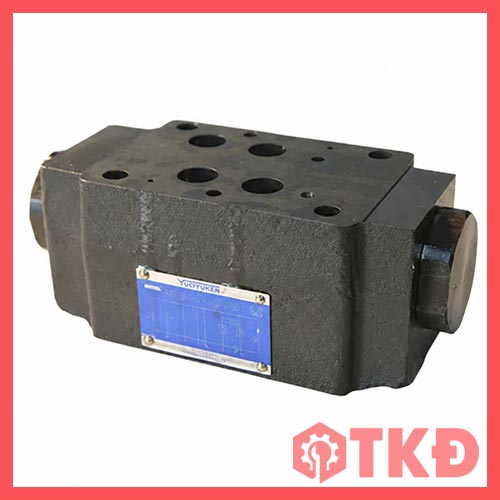

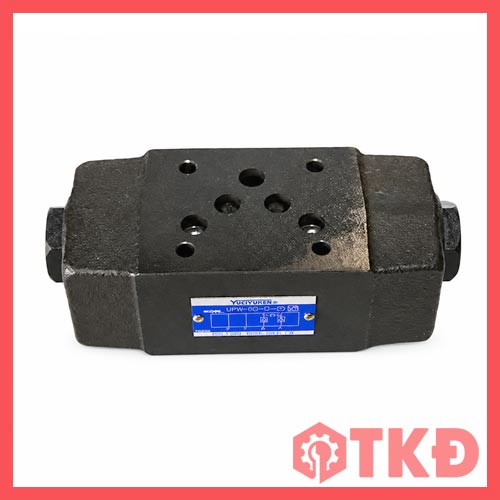

Van chống lún thủy lực Yuci Yuken MPW-01/03/04/06 là dòng van một chiều có điều khiển bằng áp suất pilot, thực hiện chức năng khóa dầu trên cả đường A và B. Sản phẩm giúp giữ vị trí xi lanh khi dừng điều khiển, hạn chế tụt tải do dầu hồi ngược qua van phân phối và hỗ trợ duy trì trạng thái làm việc của cơ cấu chấp hành.
Với thiết kế lắp chồng dưới van điện từ, van MPW phù hợp cho các cụm điều khiển thủy lực cần kết cấu gọn, giảm đường ống nối ngoài và tích hợp chức năng giữ tải ngay tại cụm van.

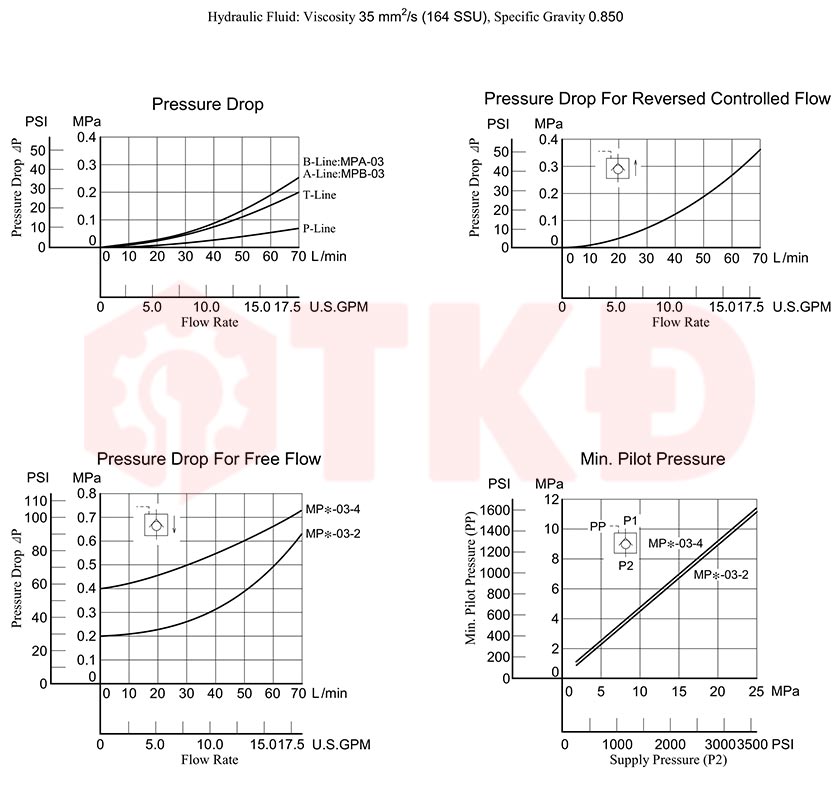

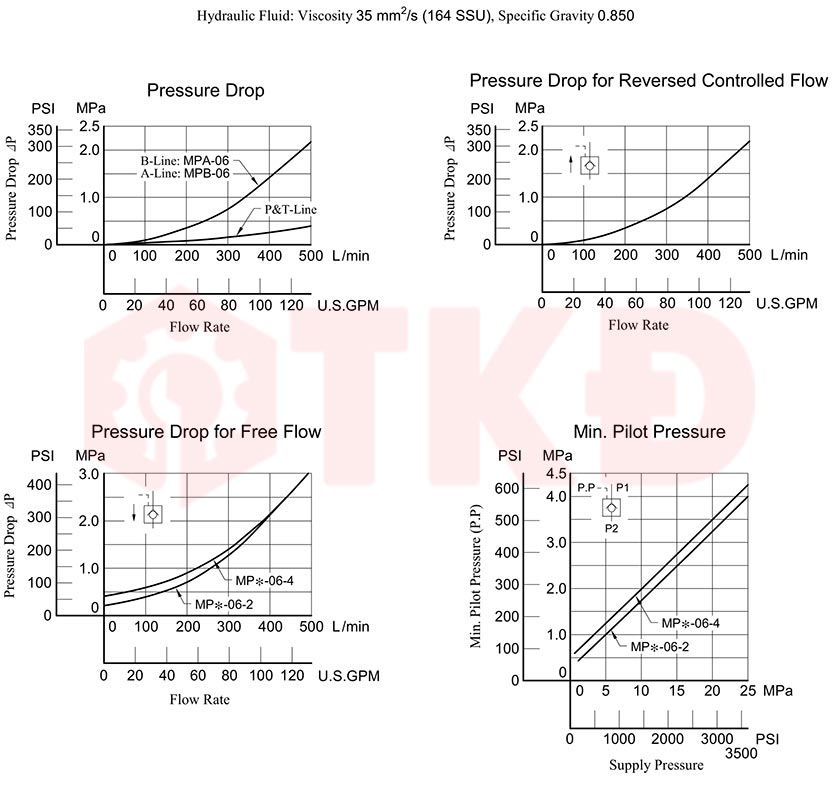

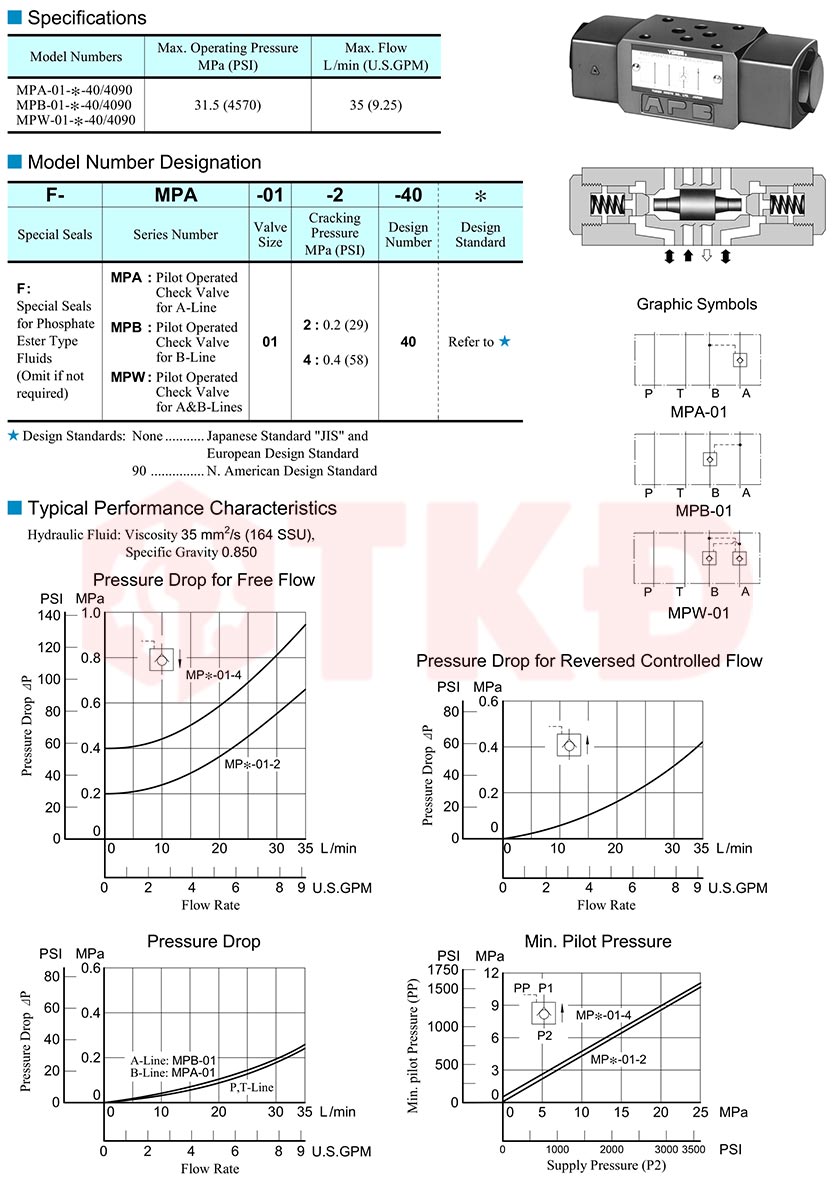

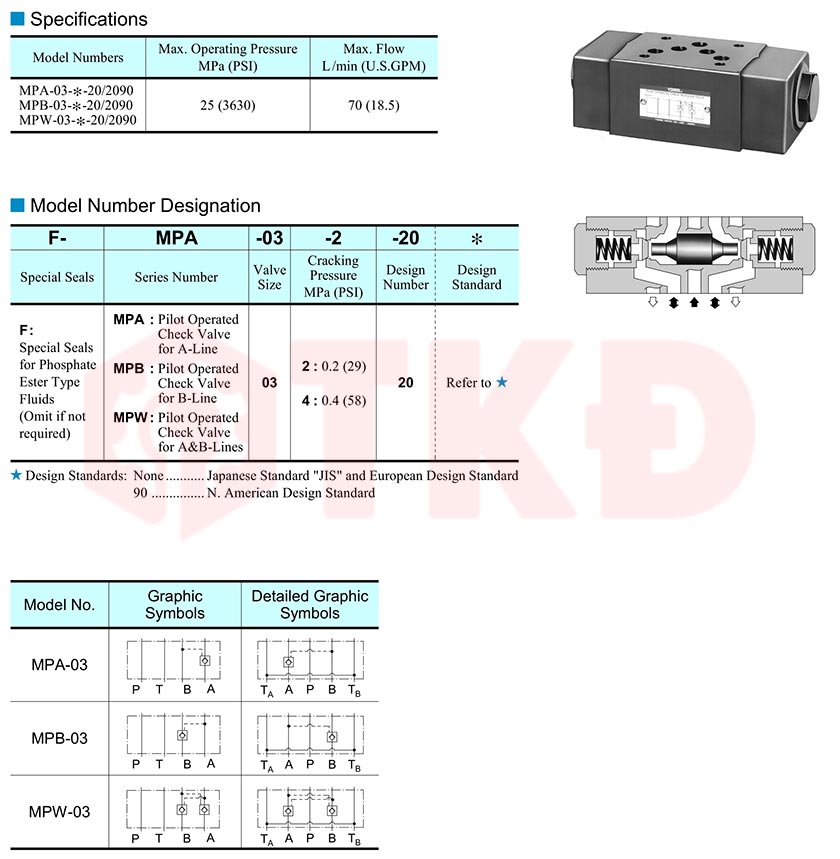

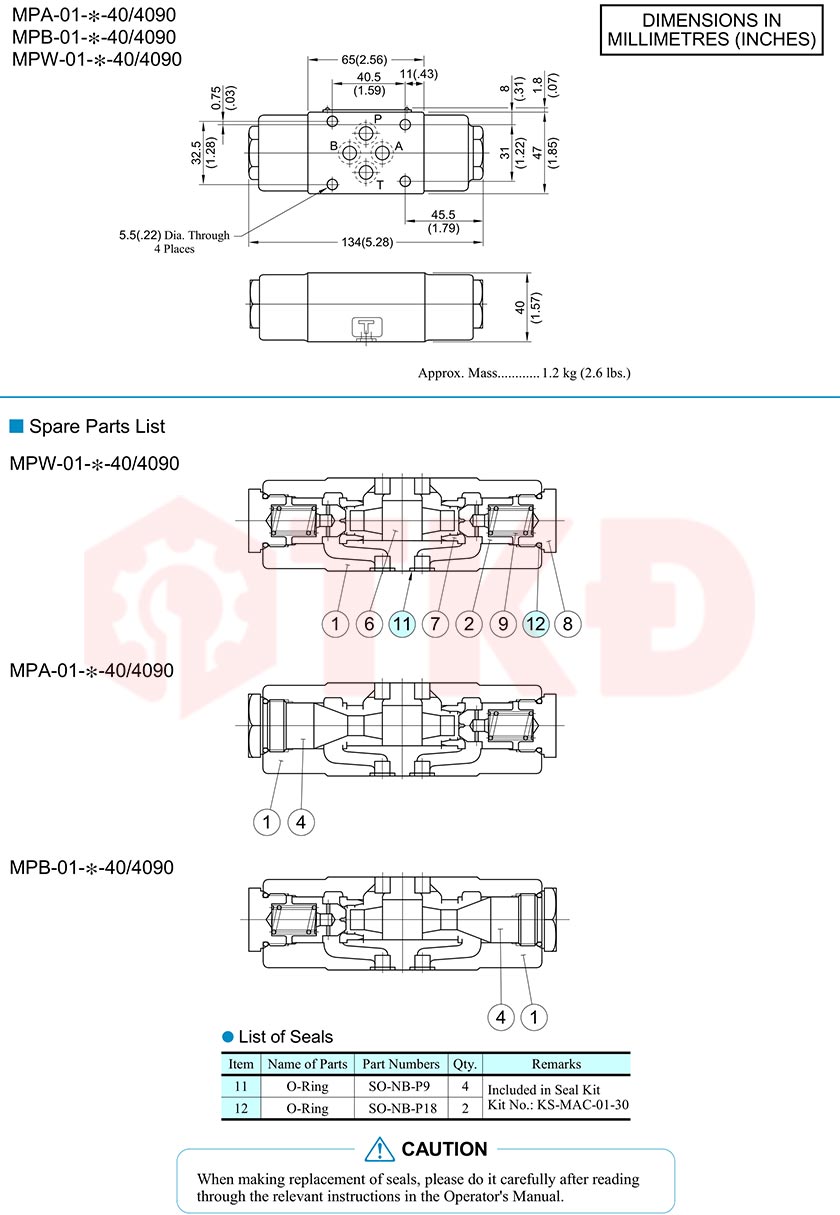

Thông số kỹ thuật van chống lún thủy lực lắp chồng đường A/B Yuci Yuken MPW
Khóa dầu hai phía để giữ vị trí cơ cấu chấp hành
Trong hệ thống thủy lực, xi lanh có thể dịch chuyển khi dừng nếu dầu từ khoang chịu tải hồi ngược qua van phân phối. Van MPW bổ sung cơ chế khóa dầu trên hai đường A và B, giúp hạn chế hiện tượng này.
Khi dầu được cấp theo chiều thuận, van một chiều tương ứng cho phép dầu đi vào khoang xi lanh. Đồng thời, áp suất pilot từ đường cấp tác động mở van ở đường đối diện để dầu trong khoang còn lại hồi về. Khi không còn áp suất pilot đủ để mở van, dòng dầu theo chiều ngược bị chặn, hỗ trợ giữ cơ cấu tại vị trí dừng.
Đây là cơ sở để dòng MPW thường được gọi là van chống lún thủy lực, van khóa thủy lực hai đường hoặc van một chiều có điều khiển lắp chồng A và B.
Đặc điểm nổi bật van chống tụt thủy lực MPW
- Khóa cả đường A và B: hỗ trợ giữ dầu ở hai khoang xi lanh, phù hợp với cơ cấu cần duy trì vị trí theo cả hai hướng.
- Mở van bằng áp suất pilot: cho phép dầu hồi khi có tín hiệu điều khiển thủy lực phù hợp, không cần cuộn điện riêng trên van MPW.
- Thiết kế dạng module lắp chồng: tích hợp cùng van điện từ và đế van, giúp bố trí cụm điều khiển gọn hơn.
- Nhiều cỡ lựa chọn: dòng MPW-01/03/04/06 phù hợp với các nhu cầu lưu lượng và kích thước cụm van khác nhau.
- Kết hợp chức năng khóa và điều khiển dòng hồi: giữ vị trí khi dừng nhưng vẫn cho phép cơ cấu chuyển động khi mạch cấp áp suất pilot cần thiết.

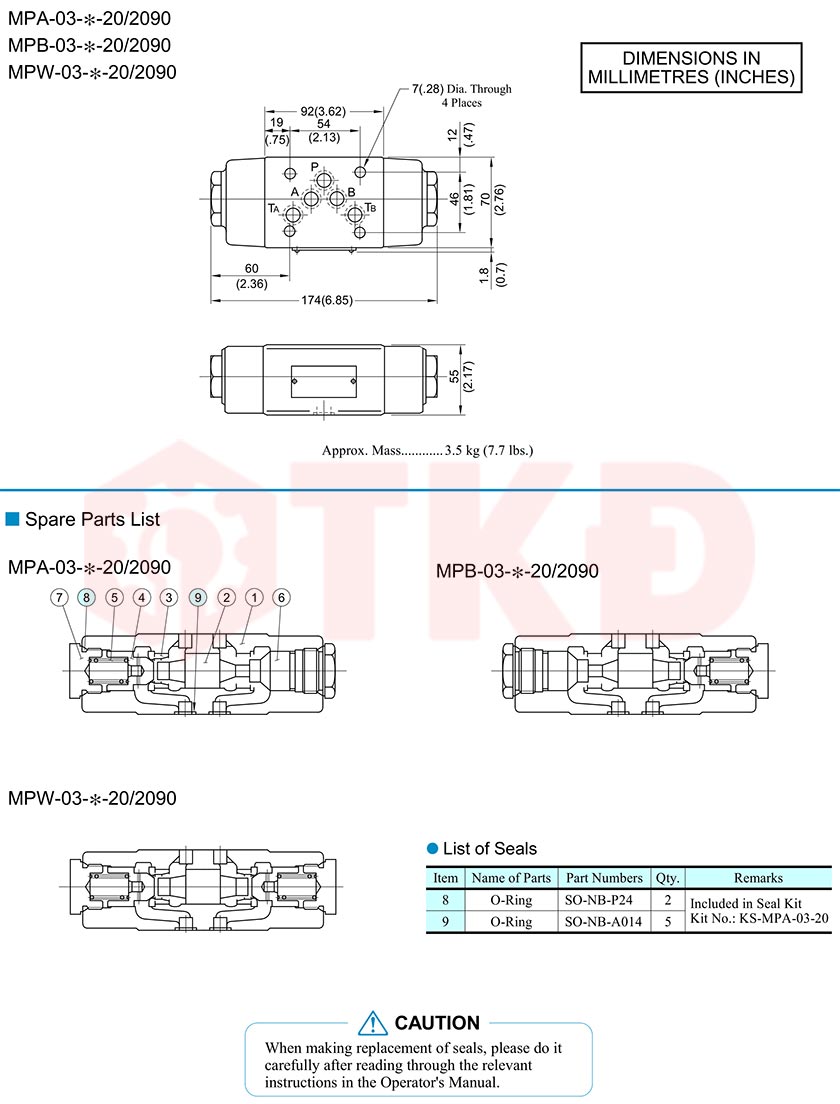

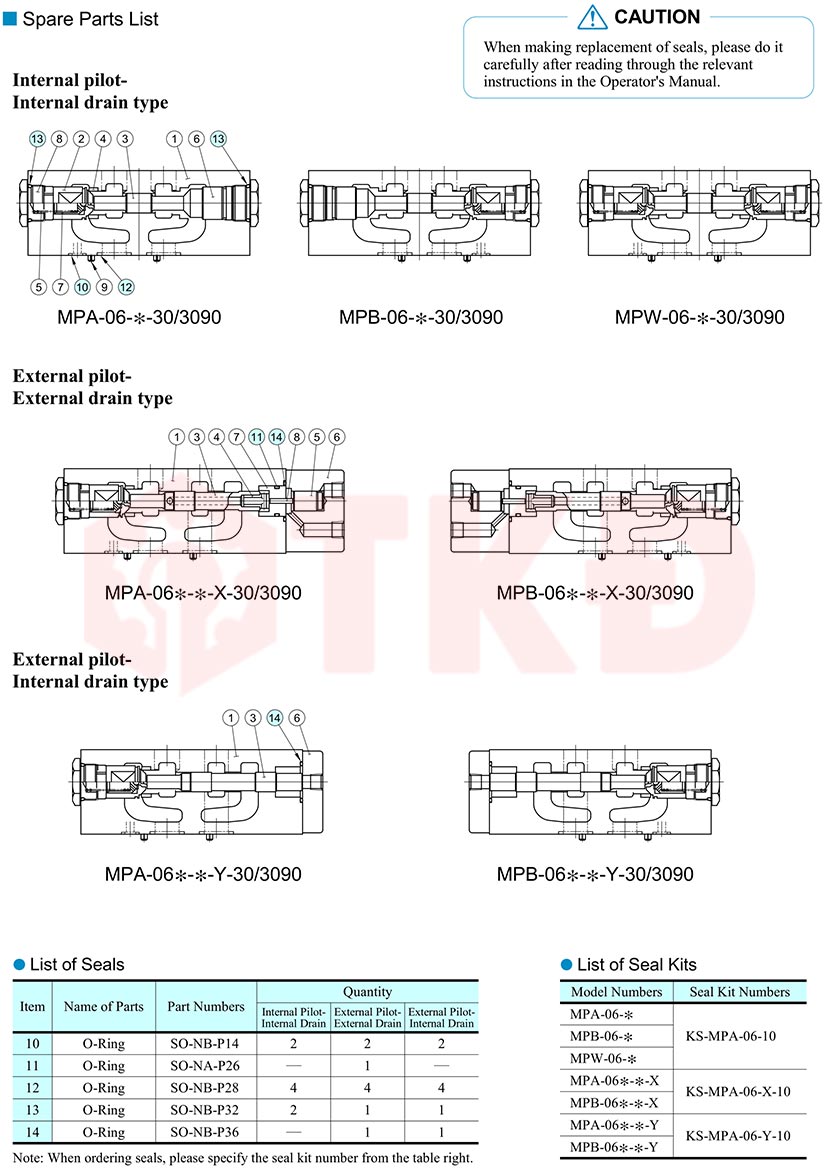

Cấu tạo và vai trò của các bộ phận van MPW

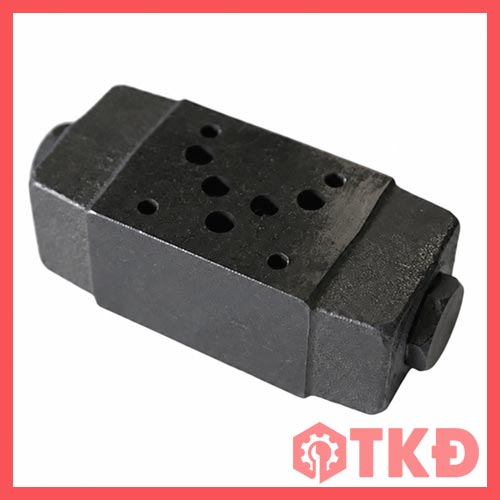

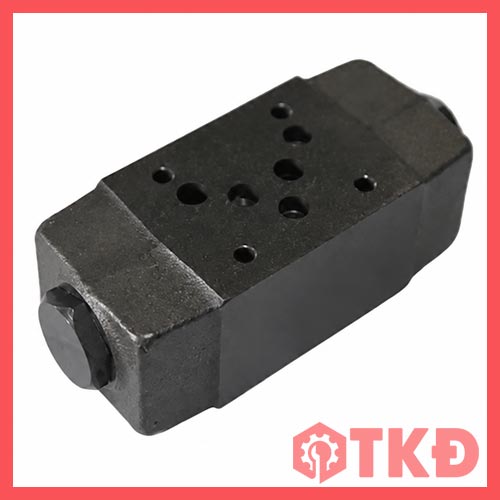

- Thân van dạng module: bố trí các đường dầu và bề mặt kết nối để lắp vào cụm van thủy lực.
- Hai cụm van một chiều: thực hiện chức năng khóa dòng hồi trên đường A và B.
- Cơ cấu điều khiển pilot: tiếp nhận áp suất điều khiển để mở van một chiều khi cần cho dầu hồi.
- Lò xo van: tạo lực đóng và xác lập áp suất bắt đầu mở theo chiều thuận.
- Gioăng làm kín: làm kín tại các vị trí kết nối và bên trong van theo thiết kế của từng phiên bản.
Ứng dụng van giữ tải MPW trong hệ thống thủy lực
- Cơ cấu kẹp giữ phôi: hỗ trợ giữ vị trí xi lanh kẹp khi dừng điều khiển, hạn chế nhả hoặc dịch chuyển do dầu hồi ngược.
- Bàn nâng và cơ cấu nâng hạ: hỗ trợ giữ vị trí dừng; cần lựa chọn mạch phù hợp với tải trọng và yêu cầu kiểm soát khi hạ.
- Cơ cấu định vị thủy lực: giữ vị trí bàn trượt, bộ gá hoặc chi tiết máy sau khi hoàn thành hành trình.
- Máy ép và thiết bị gia công: sử dụng trong các nhánh xi lanh phụ trợ cần khóa vị trí, tùy yêu cầu của từng mạch.
- Xi lanh tác động kép: phù hợp khi cần chức năng khóa dầu trên cả hai đường làm việc.
Ưu điểm khi tích hợp vào cụm van lắp chồng
Điểm mạnh của MPW là tích hợp hai chức năng khóa dầu trong cùng một thân van. So với việc bố trí hai van khóa rời, kết cấu này giúp giảm nhu cầu sử dụng đầu nối và đường ống ngoài, tiết kiệm không gian và thuận tiện hơn khi bố trí cụm điều khiển.
So với dòng MPA chỉ khóa đường A hoặc MPB chỉ khóa đường B, MPW phù hợp hơn khi mạch cần giữ vị trí ở cả hai phía của xi lanh. Việc chọn đúng cấu hình giúp hệ thống đáp ứng yêu cầu giữ tải mà vẫn phối hợp được với hoạt động đảo chiều của van điện từ.
Chọn đúng van chống rơi MPW theo tải và điều kiện làm việc
Khi lựa chọn van chống lún MPW, cần kiểm tra chuẩn mặt lắp, lưu lượng qua van, áp suất làm việc và áp suất pilot cần thiết để mở dòng hồi. Cỡ van phải tương thích với van điện từ, đế van và các module khác trong cụm.
Áp suất bắt đầu mở van theo chiều thuận không đồng nghĩa với áp suất pilot cần thiết để mở khóa dòng ngược. Khả năng giữ vị trí thực tế cũng phụ thuộc vào độ kín của xi lanh, tình trạng gioăng và cách bố trí mạch. Với tải có xu hướng tự kéo cơ cấu chuyển động, cần đánh giá thêm van cân bằng để kiểm soát quá trình hạ tải.
Thủy Khí Điện cung cấp van chống lún thủy lực Yuci Yuken MPW cùng van điện từ thủy lực, van tiết lưu một chiều và đế van để phối hợp thành cụm điều khiển. Khách hàng có thể gửi mã van, ảnh mặt lắp và thông số hệ thống để được hỗ trợ lựa chọn đúng sản phẩm.
