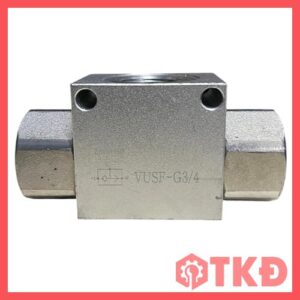

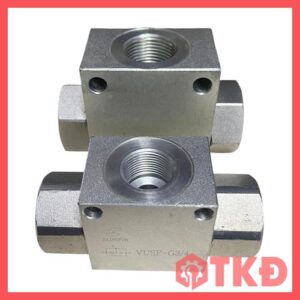

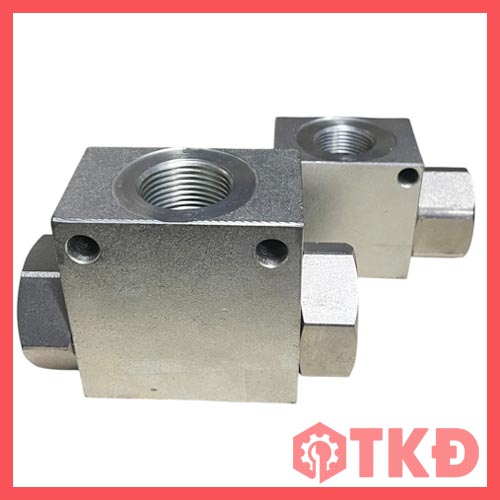

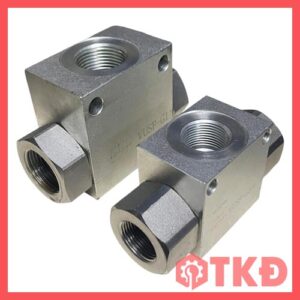

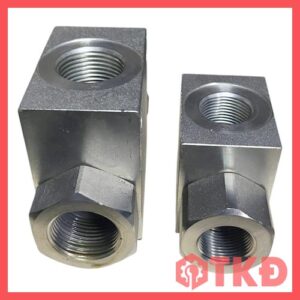

Van chia dòng VUSF Saintfon là loại van con thoi thủy lực dùng để lựa chọn tín hiệu áp suất giữa hai đường dầu. Van tự động đưa nguồn có áp suất cao hơn ra cổng chung, đồng thời khóa nguồn áp suất thấp hơn và hạn chế dầu chảy ngược giữa hai nhánh.

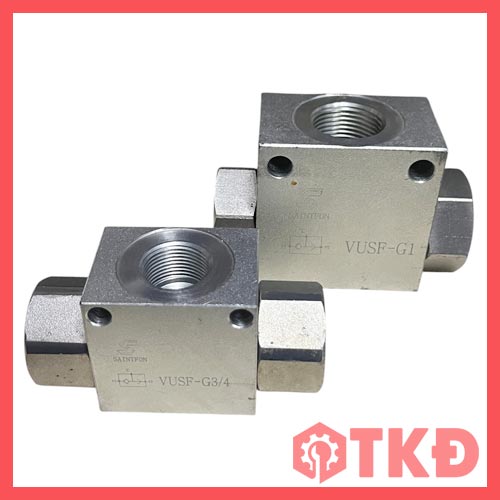

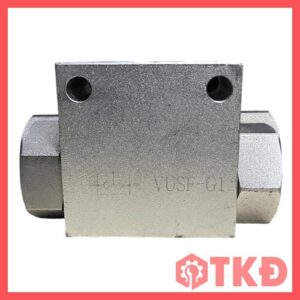

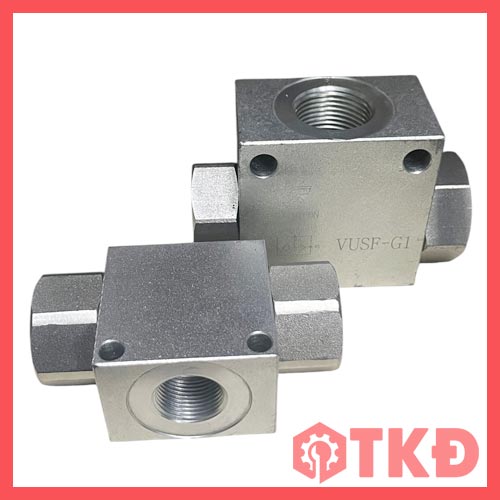

Sản phẩm gồm các mã VUSF-G3/8, VUSF-G1/2, VUSF-G3/4 và VUSF-G1, phù hợp với nhiều kích thước đường ống trong hệ thống thủy lực công nghiệp, máy nâng hạ, máy công trình và các mạch điều khiển pilot.
Khi nào nên sử dụng van VUSF?
Van VUSF phù hợp với hệ thống cần nhận tín hiệu điều khiển từ hai nguồn áp suất khác nhau nhưng chỉ sử dụng một đường dầu đầu ra. Cơ cấu bi van hoạt động hoàn toàn tự động theo chênh lệch áp suất, không cần cuộn điện, tay gạt hoặc đường điều khiển riêng.
Thiết kế này giúp đơn giản hóa mạch thủy lực, giảm số lượng van điều khiển và hạn chế tình trạng hai nguồn dầu tác động ngược lẫn nhau. Đây là lựa chọn hiệu quả cho các mạch pilot, mạch phanh, mạch kẹp giữ và hệ thống sử dụng nguồn bơm chính kết hợp nguồn dự phòng.
Đặc điểm nổi bật van chia dòng VUSF
- Tự động lựa chọn đường dầu có áp suất cao hơn.
- Khóa đường có áp suất thấp hơn trong quá trình làm việc.
- Hạn chế dầu chảy ngược giữa hai nguồn cấp.
- Hoạt động theo nguyên lý van con thoi hoặc cổng logic OR.
- Không cần cấp điện hoặc điều khiển bằng tay.
- Thân thép chịu áp lực, phù hợp môi trường công nghiệp.
- Có nhiều kích thước ren, thuận tiện lựa chọn theo đường ống.
- Kết cấu nhỏ gọn, dễ bố trí trong hệ thống thủy lực.
Cấu tạo và nguyên lý hoạt động van VUSF

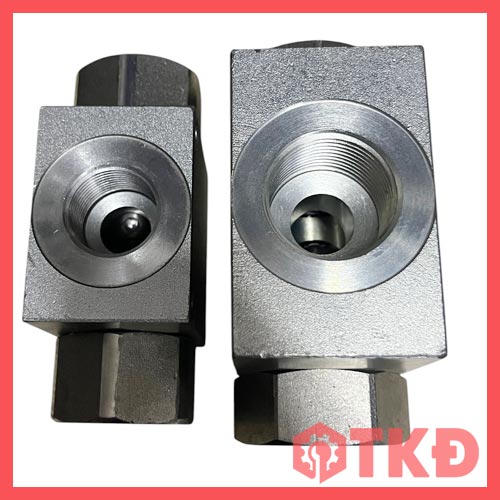

Van gồm thân thép chịu áp lực, bi van, đế van và ba cổng kết nối dầu:
- Cổng V1 nhận dầu hoặc tín hiệu áp suất từ nguồn thứ nhất.
- Cổng V2 nhận dầu hoặc tín hiệu áp suất từ nguồn thứ hai.
- Cổng X đưa tín hiệu áp suất được lựa chọn ra mạch điều khiển.
Khi áp suất tại V1 cao hơn V2, bi van dịch chuyển về phía V2, đóng đường áp suất thấp và nối V1 với cổng X. Khi áp suất tại V2 cao hơn, van hoạt động theo chiều ngược lại. Nhờ đó, cổng X luôn nhận tín hiệu từ nguồn có áp suất cao hơn.
Lợi ích thực tế khi lắp đặt van VUSF
Điểm mạnh của van VUSF là khả năng lựa chọn áp suất tự động mà không cần thiết bị điều khiển phụ. Điều này giúp mạch hoạt động nhanh, ổn định và giảm nguy cơ sai lệch do thao tác thủ công.
Van còn giúp cách ly hai nguồn dầu, ngăn dòng chảy ngược và hạn chế ảnh hưởng áp suất giữa các nhánh. Nhờ kết cấu cơ khí đơn giản, sản phẩm có độ bền cao, dễ lắp đặt và ít yêu cầu bảo trì trong quá trình sử dụng.
Ứng dụng của van chia dòng VUSF
- Mạch điều khiển pilot thủy lực.
- Mạch phanh và khóa an toàn.
- Mạch kẹp giữ chi tiết.
- Mạch ưu tiên áp suất.
- Hệ thống nâng hạ và máy công trình.
- Hệ thống có nguồn bơm chính và nguồn dự phòng.
- Máy công nghiệp và thiết bị tự động hóa.
- Mạch cần lựa chọn tín hiệu áp suất từ hai nguồn.
Ưu điểm của van VUSF Saintfon
- Lựa chọn nguồn áp suất hoàn toàn tự động.
- Phản hồi nhanh theo sự thay đổi áp suất.
- Không tiêu thụ điện năng.
- Giảm số lượng linh kiện trong mạch.
- Hạn chế dầu hồi ngược giữa hai nguồn.
- Chịu được áp suất làm việc cao.
- Nhiều kích thước ren từ G3/8 đến G1.
- Phù hợp cả hệ thống mới và nhu cầu thay thế, sửa chữa.
Lưu ý khi lựa chọn và lắp đặt van chia dòng VUSF
Khi chọn van, cần xác định đúng kích thước ren, lưu lượng làm việc và áp suất tối đa của hệ thống. Lưu lượng thực tế nên thấp hơn giới hạn cho phép của từng mã để giảm tổn thất áp suất và tăng độ bền của van.
Van nên được lắp tại điểm cần lựa chọn tín hiệu từ hai nguồn áp suất. Trước khi lắp, cần vệ sinh đường ống, kiểm tra chiều kết nối các cổng V1, V2 và X, đồng thời bảo đảm dầu thủy lực không chứa cặn bẩn có thể làm kẹt bi van.
Tên gọi kỹ thuật của sản phẩm van VUSF
Tên "van chia dòng VUSF" được sử dụng phổ biến trên thị trường để thuận tiện tìm kiếm và mua hàng. Tuy nhiên, tên kỹ thuật phù hợp hơn là van con thoi thủy lực, van lựa chọn áp suất hoặc van logic OR.
Sản phẩm không có chức năng chia đều lưu lượng theo tỷ lệ giữa hai nhánh. Chức năng chính là lựa chọn nguồn có áp suất cao hơn và đưa tín hiệu đó ra cổng chung.
Mua van chia dòng VUSF đúng thông số
Van chia dòng VUSF là giải pháp phù hợp cho các hệ thống cần lựa chọn áp suất nhanh, tự động và ổn định. Việc chọn đúng mã van theo kích thước ren và lưu lượng sẽ giúp mạch vận hành hiệu quả, giảm tổn thất áp suất và hạn chế sự cố trong quá trình sử dụng.
Khách hàng nên cung cấp mã van, kích thước ren, lưu lượng và áp suất làm việc để được tư vấn sản phẩm phù hợp với hệ thống thực tế.
