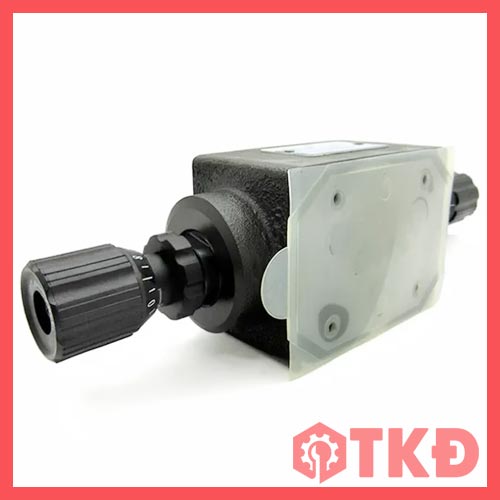

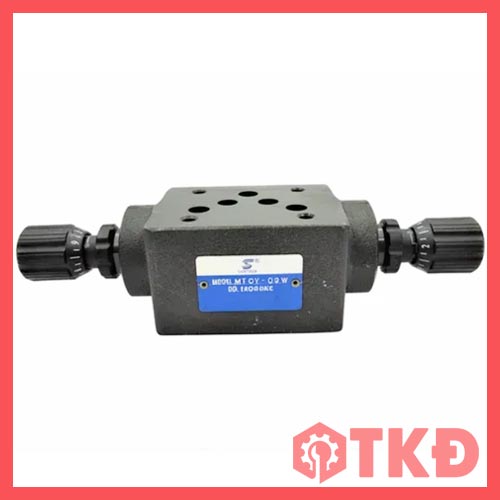

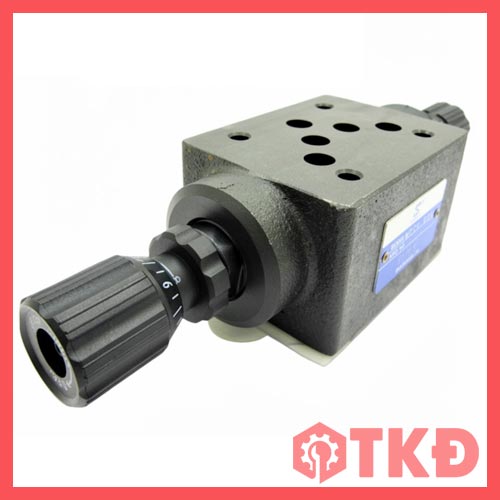

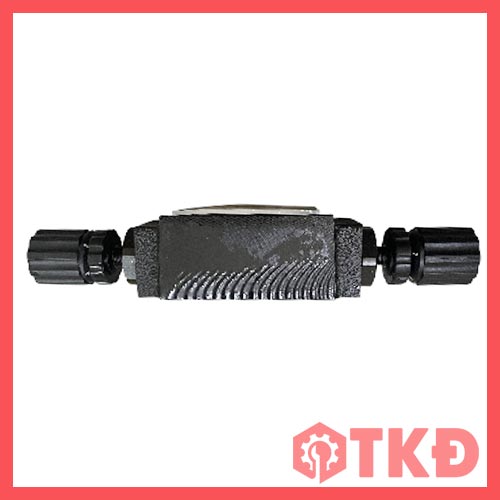

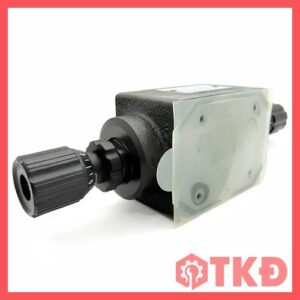

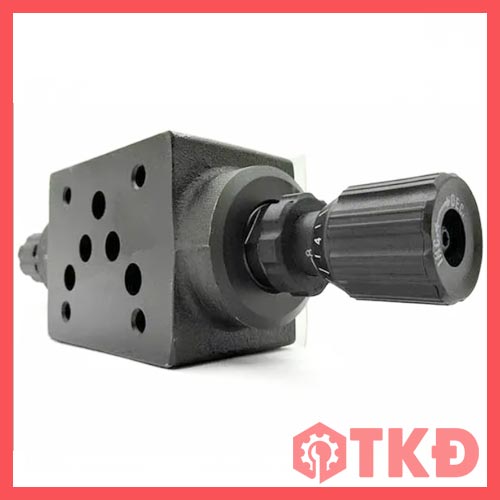

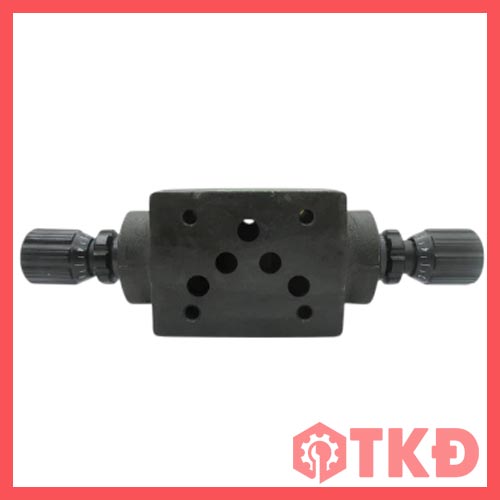

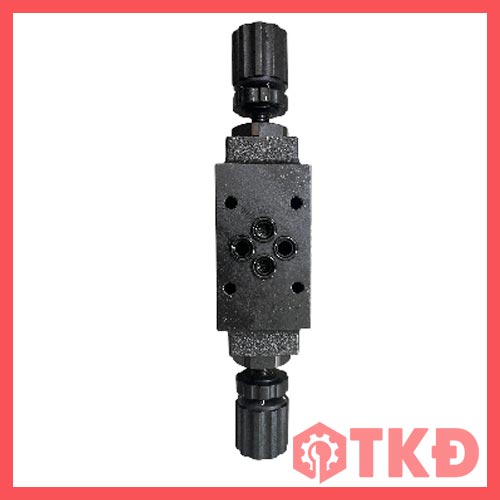

Van tiết lưu thủy lực bắt đế MTCV-02W, MTCV-03W là dòng van mô-đun dùng để điều chỉnh lưu lượng dầu trên hai đường A và B. Sản phẩm giúp kiểm soát tốc độ tiến, lùi của xi lanh hoặc tốc độ quay của mô tơ thủy lực, phù hợp với các hệ thống cần vận hành ổn định và điều chỉnh linh hoạt.
Hai model được thiết kế theo chuẩn lắp đế thông dụng, thuận tiện lắp chồng cùng van điện từ và đế kết nối. MTCV-02W phù hợp chuẩn NG6, trong khi MTCV-03W sử dụng chuẩn NG10 cho hệ thống có lưu lượng lớn hơn.

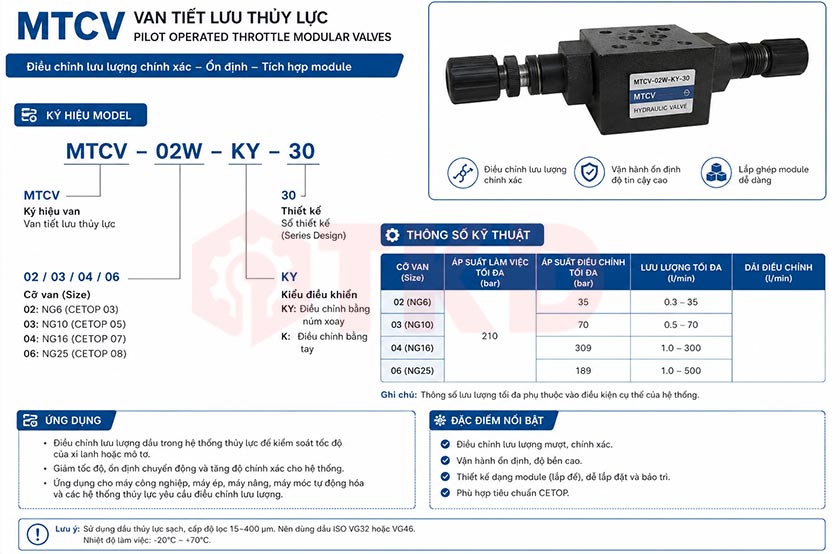

Thông số kỹ thuật van tiết lưu thủy lực bắt đế MTCV
Kiểm soát tốc độ theo cả hai chiều chuyển động
Điểm nổi bật của phiên bản MTCV-W là khả năng điều chỉnh độc lập lưu lượng trên cả hai đường A và B. Nhờ hai núm vặn bố trí ở hai đầu thân van, người vận hành có thể kiểm soát riêng tốc độ đi và tốc độ về của cơ cấu chấp hành.
Cơ cấu tiết lưu kết hợp van một chiều giúp dầu được điều chỉnh theo chiều làm việc và chảy tự do theo chiều ngược lại. Cách vận hành này hỗ trợ hệ thống chuyển động ổn định hơn, hạn chế giật cục và tăng độ chính xác khi điều khiển.
Đặc điểm nổi bật van tiết lưu MTCV
- Điều chỉnh lưu lượng trên cả hai đường A và B.
- Hai núm vặn cho phép cài đặt độc lập từng đường dầu.
- Tích hợp cơ cấu tiết lưu và van một chiều.
- Thiết kế mô-đun nhỏ gọn, dễ lắp chồng trên đế van.
- Phù hợp chuẩn NG6 và NG10 thông dụng.
- Áp suất làm việc tối đa 210 bar.
- Hỗ trợ điều chỉnh tốc độ xi lanh và mô tơ thủy lực.
- Kết cấu chắc chắn, phù hợp môi trường công nghiệp.

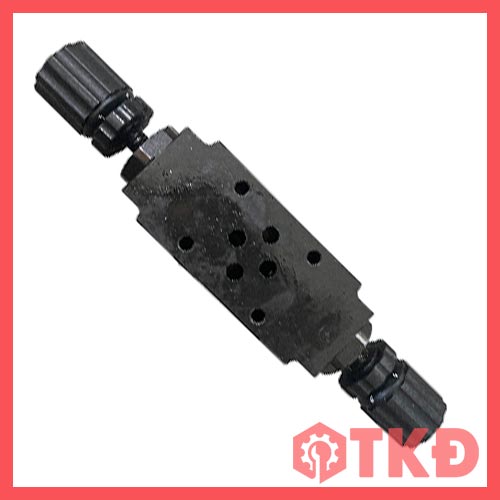

Cấu tạo van chỉnh lưu lượng dầu thủy lực MTCV
- Thân van dạng khối mô-đun.
- Hai cụm núm vặn điều chỉnh lưu lượng.
- Cơ cấu tiết lưu trên đường A và B.
- Van một chiều tích hợp cho từng đường dầu.
- Lỗ bắt bu lông và đường dầu theo chuẩn mặt lắp.
- Bộ phận khóa núm giúp hạn chế thay đổi cài đặt ngoài ý muốn.
Ưu điểm và lợi ích thực tế van MTCV
Van MTCV-02W và MTCV-03W giúp người dùng kiểm soát tốc độ cơ cấu chấp hành mà không cần thay đổi kết cấu đường ống. Thiết kế lắp chồng giúp hệ thống gọn hơn, giảm số lượng đầu nối và hạn chế nguy cơ rò rỉ dầu.
Khả năng điều chỉnh riêng hai đường A và B đặc biệt hữu ích khi tốc độ tiến và tốc độ lùi cần cài đặt khác nhau. Nhờ đó, máy vận hành êm hơn, giảm va đập cơ khí và cải thiện độ chính xác trong từng chu kỳ làm việc.
So với van tiết lưu lắp đường ống, dạng bắt đế có ưu điểm về tính đồng bộ, dễ tháo lắp và thuận tiện khi bảo dưỡng. Đây là lựa chọn phù hợp cho các bộ nguồn và cụm van thủy lực cần thiết kế nhỏ gọn, chuyên nghiệp.
Ứng dụng van điều tiết lưu lượng dầu MTCV
- Điều chỉnh tốc độ tiến và lùi của xi lanh thủy lực.
- Điều chỉnh tốc độ quay của mô tơ thủy lực.
- Máy ép, máy dập và máy công cụ.
- Bàn nâng và thiết bị nâng hạ.
- Bộ nguồn thủy lực công nghiệp.
- Dây chuyền tự động hóa.
- Máy đóng gói, máy gia công và thiết bị sản xuất.
Cách chọn MTCV-02W và MTCV-03W
MTCV-02W phù hợp với hệ thống chuẩn NG6, lưu lượng làm việc không vượt quá 35 lít/phút. Model này thường được dùng cho các cụm van nhỏ, xi lanh cỡ vừa và hệ thống yêu cầu kết cấu gọn.
MTCV-03W phù hợp với chuẩn NG10 và lưu lượng lên đến 70 lít/phút. Sản phẩm thích hợp cho thiết bị có xi lanh lớn hơn hoặc yêu cầu tốc độ dòng dầu cao hơn.
Khi lựa chọn, cần kiểm tra chuẩn mặt lắp, lưu lượng thực tế, áp suất hệ thống và sơ đồ đường dầu của van điện từ đang sử dụng. Việc chọn đúng kích thước giúp van điều chỉnh ổn định, hạn chế tổn thất áp suất và tăng tuổi thọ hệ thống.
Lưu ý khi lắp đặt và sử dụng van MTCV
Cần làm sạch bề mặt lắp, kiểm tra gioăng và xác định đúng vị trí các cổng P, T, A, B trước khi siết bu lông. Hai núm điều chỉnh nên được mở từ từ khi chạy thử để tránh cơ cấu chấp hành thay đổi tốc độ đột ngột.
Dầu thủy lực cần được lọc sạch và thay định kỳ. Cặn bẩn trong dầu có thể làm kẹt cơ cấu tiết lưu, khiến lưu lượng điều chỉnh không ổn định hoặc gây mài mòn bên trong van.
