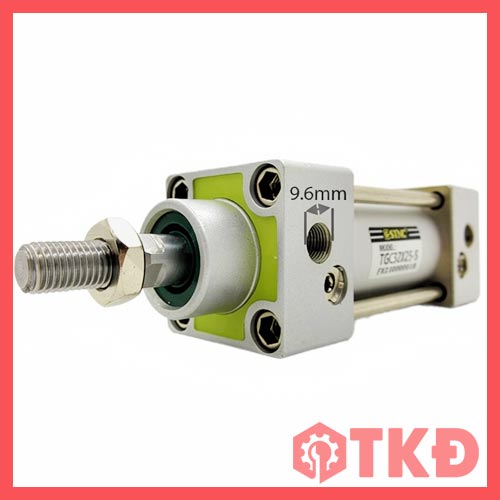

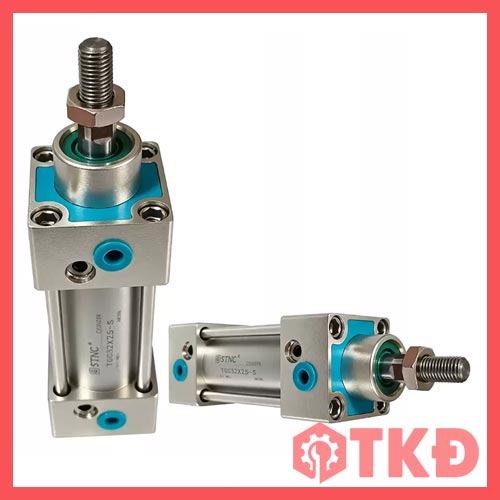

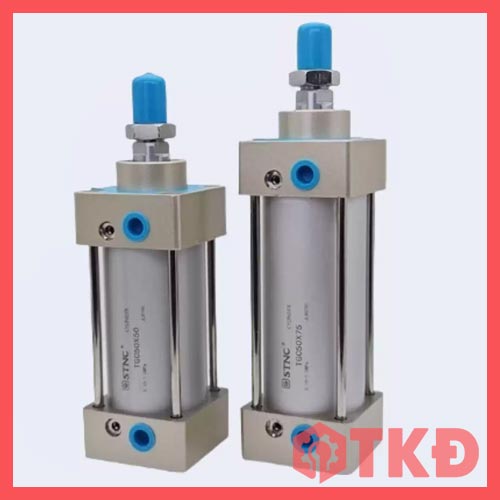

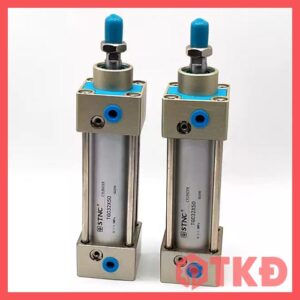

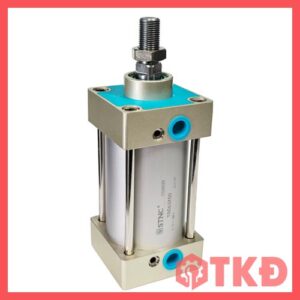

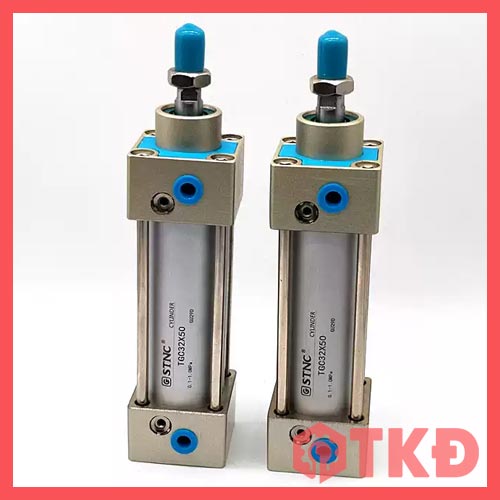

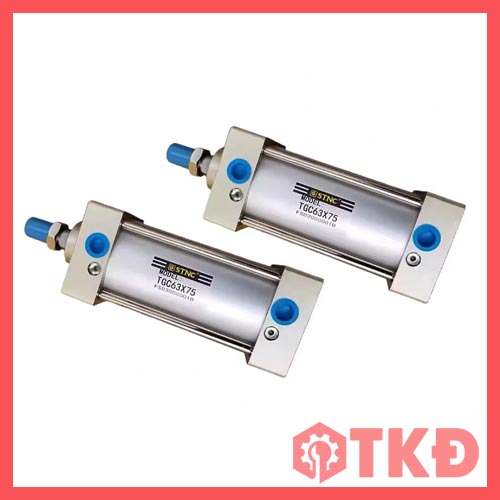

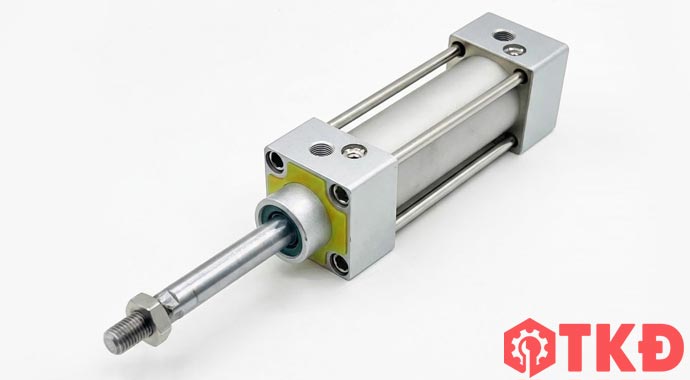

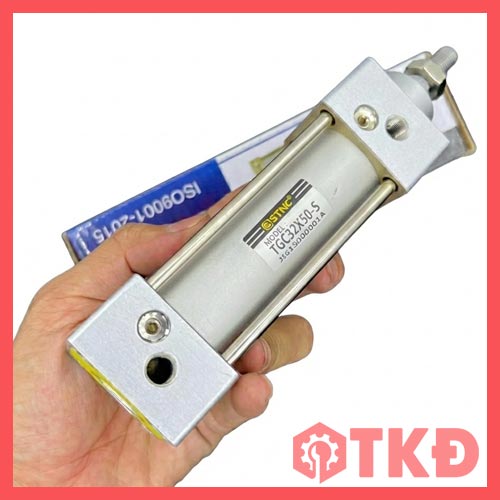

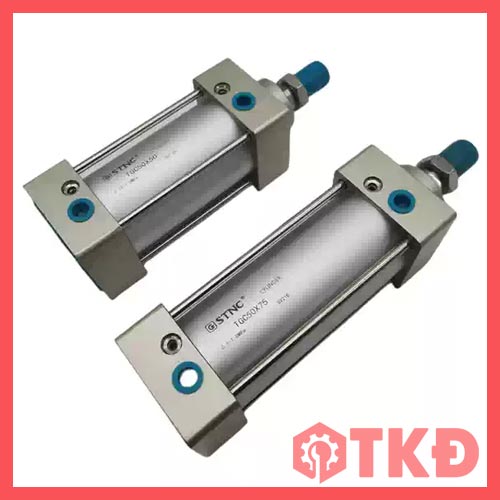

Xi lanh vuông STNC dòng TGC / TGCD / TGCJ / TGCT là nhóm xi lanh khí nén tác động kép, thiết kế thân vuông cứng cáp, chuyên dùng trong các hệ thống tự động hóa công nghiệp. Sản phẩm có kết cấu chắc chắn, vận hành ổn định, tốc độ đáp ứng nhanh và phù hợp cho nhiều ứng dụng như đẩy, kéo, ép, kẹp, nâng hạ, gạt sản phẩm hoặc truyền động tuyến tính.

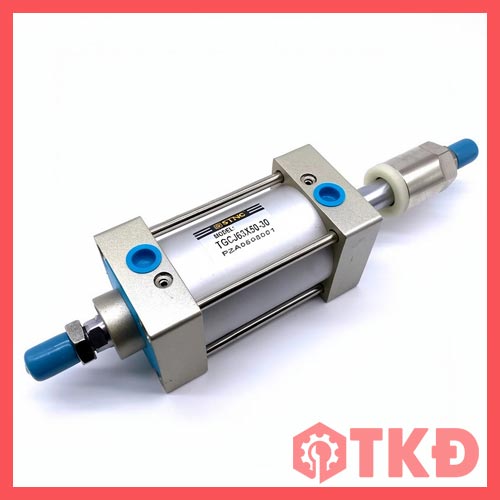

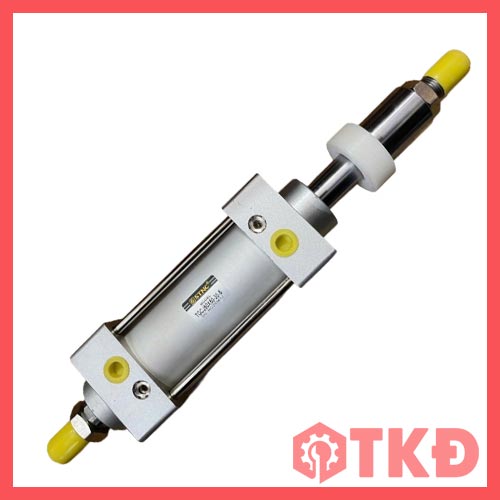

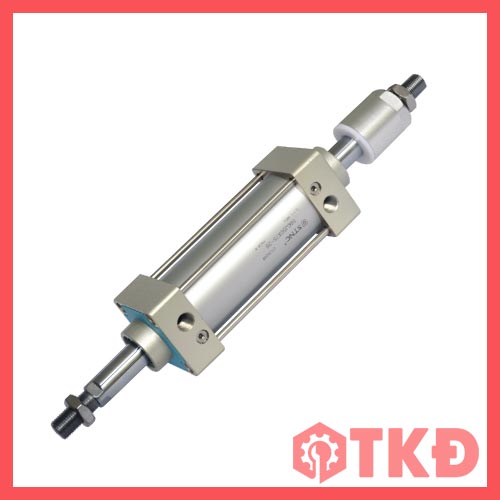

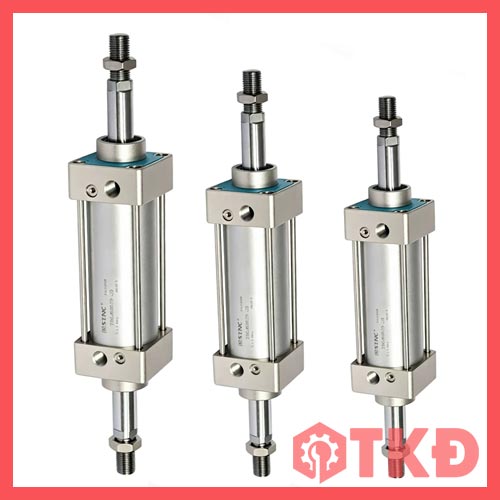

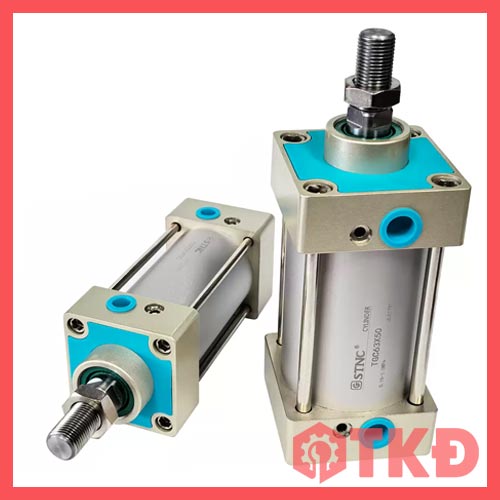

Dòng sản phẩm bao gồm nhiều phiên bản khác nhau như xi lanh tiêu chuẩn 1 đầu ty TGC, xi lanh 2 đầu ty TGCD, xi lanh 2 đầu ty có chỉnh hành trình TGCJ và xi lanh tác động kép, loại hai hành trình TGCT. Nhờ đa dạng kiểu dáng, hành trình và đường kính piston, dòng xi lanh này đáp ứng tốt nhiều nhu cầu lắp đặt trong máy móc sản xuất, dây chuyền đóng gói, cơ khí chế tạo, điện tử, thực phẩm, dược phẩm và các hệ thống khí nén tự động.
Sản phẩm đến từ STNC Pneumatic – thương hiệu khí nén Trung Quốc phổ biến, được đánh giá cao nhờ chất lượng ổn định, mẫu mã đa dạng, dễ thay thế và giá thành cạnh tranh.

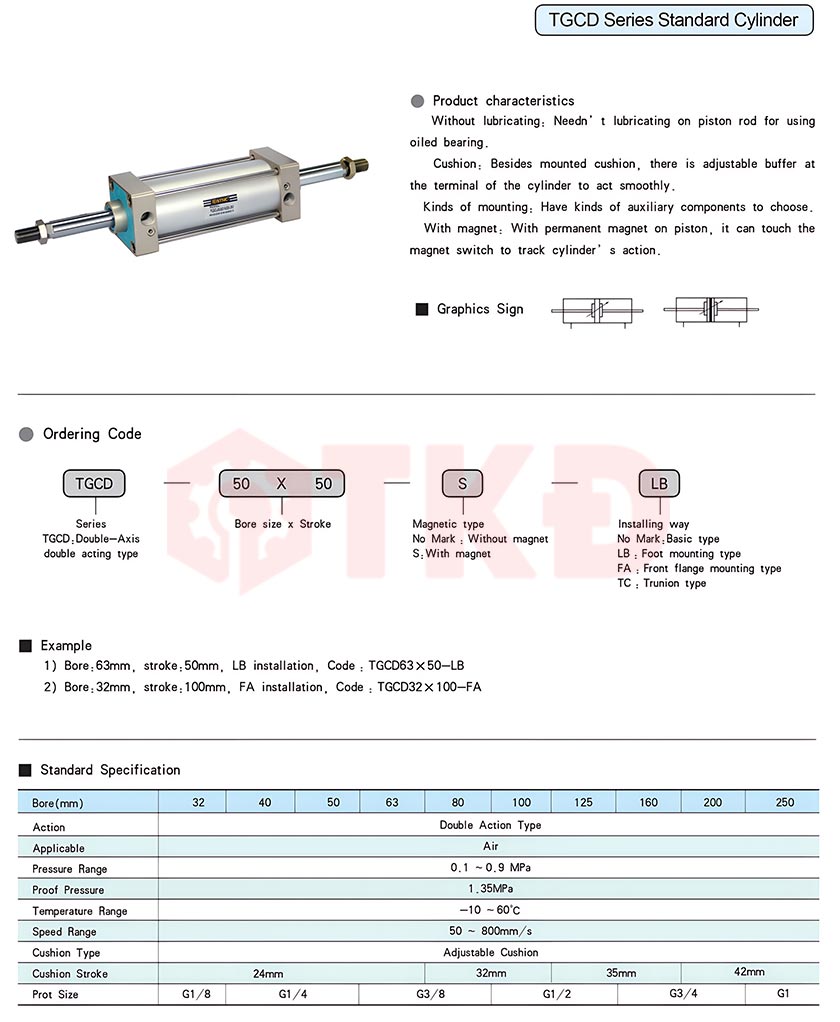

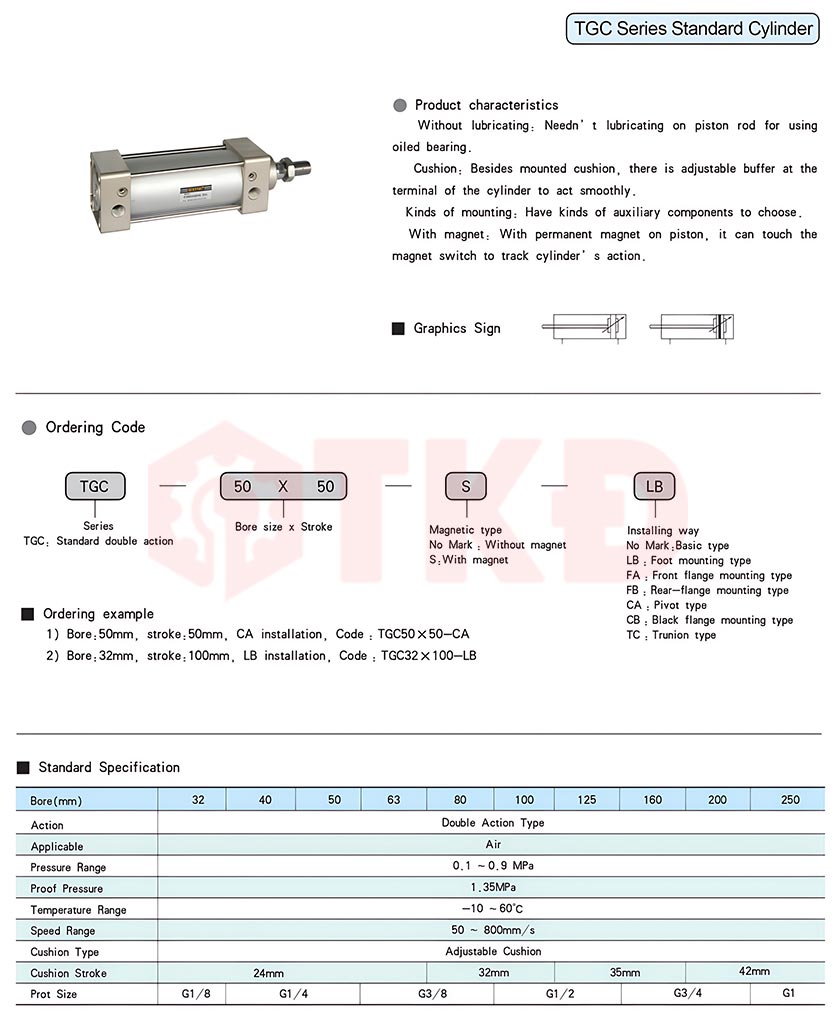

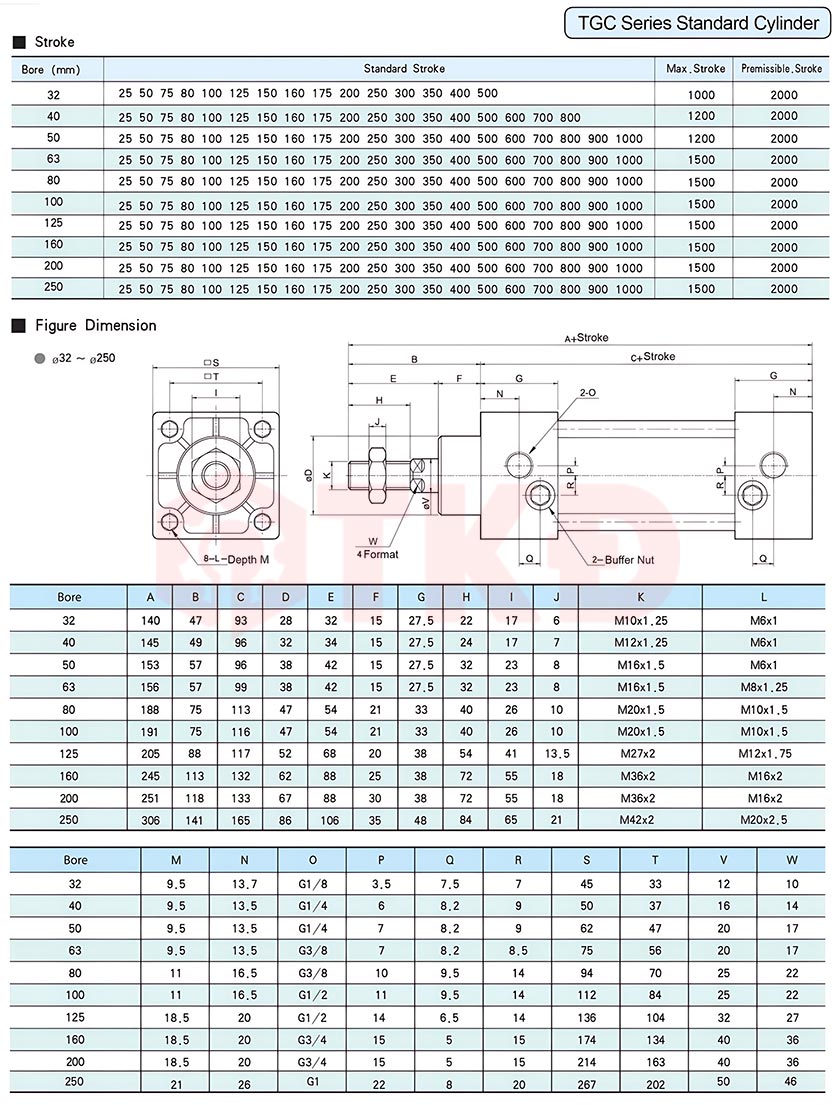

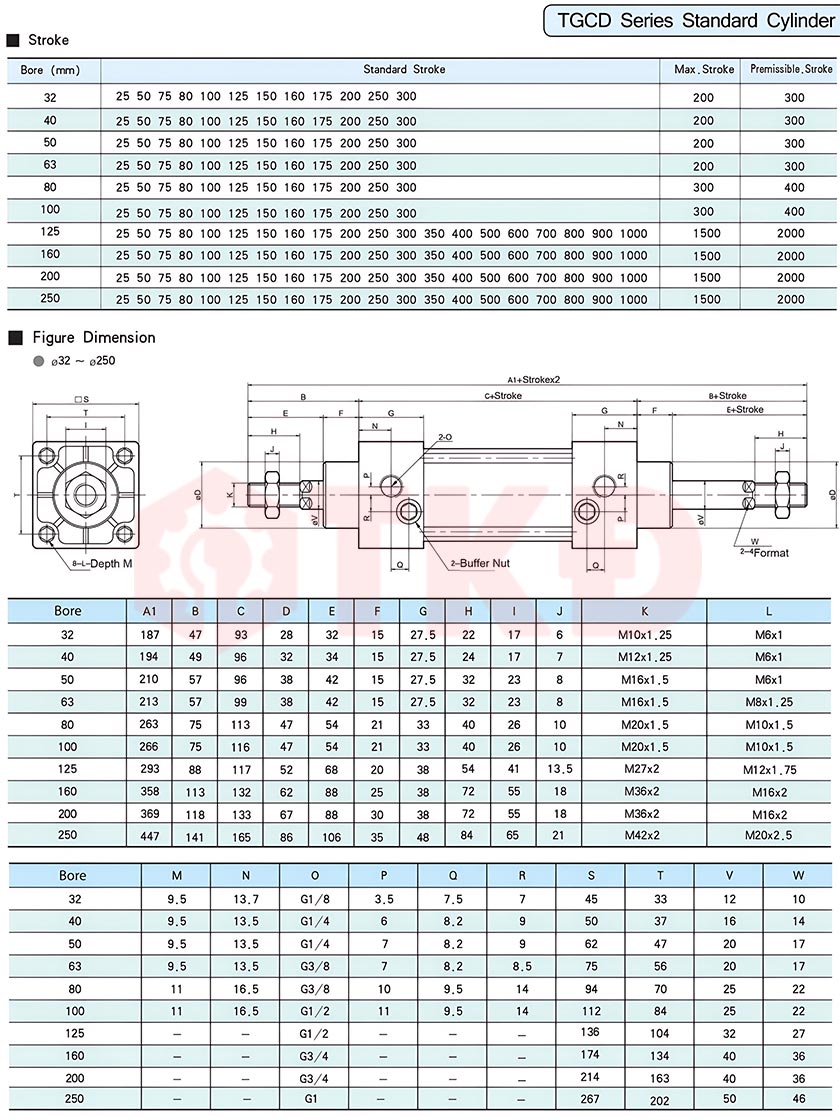

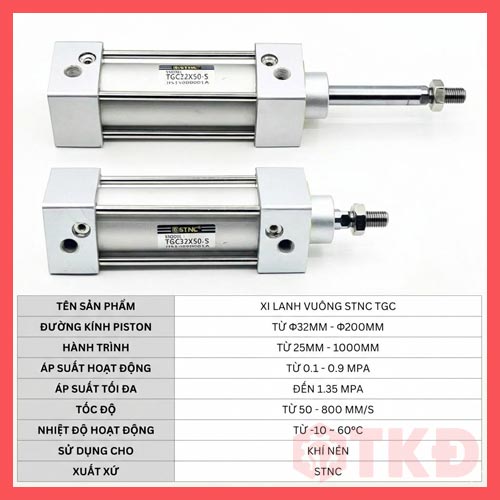

Thông số kỹ thuật xi lanh vuông khí nén STNC TGC series
Các loại model xy lanh khí TGC series
Đường kính 32
TGC: TGC32x25, TGC32x50, TGC32x75, TGC32x80, TGC32x100, TGC32x125, TGC32x150, TGC32x160, TGC32x175, TGC32x200, TGC32x250, TGC32x300, TGC32x350, TGC32x400, TGC32x500.
TGCD: TGCD32x25, TGCD32x50, TGCD32x75, TGCD32x80, TGCD32x100, TGCD32x125, TGCD32x150, TGCD32x160, TGCD32x175, TGCD32x200, TGCD32x250, TGCD32x300.
TGCJ: TGCJ32x25, TGCJ32x50, TGCJ32x75, TGCJ32x80, TGCJ32x100, TGCJ32x125, TGCJ32x150, TGCJ32x160, TGCJ32x175, TGCJ32x200.
TGCT: TGCT32x25x25, TGCT32x50x50, TGCT32x75x75, TGCT32x80x80, TGCT32x100x100, TGCT32x125x125, TGCT32x150x150, TGCT32x160x160, TGCT32x175x175, TGCT32x200x200, TGCT32x250x250, TGCT32x300x300, TGCT32x350x350, TGCT32x400x400, TGCT32x500x500.
Đường kính 40
TGC: TGC40x25, TGC40x50, TGC40x75, TGC40x80, TGC40x100, TGC40x125, TGC40x150, TGC40x160, TGC40x175, TGC40x200, TGC40x250, TGC40x300, TGC40x350, TGC40x400, TGC40x500, TGC40x600, TGC40x700, TGC40x800.
TGCD: TGCD40x25, TGCD40x50, TGCD40x75, TGCD40x80, TGCD40x100, TGCD40x125, TGCD40x150, TGCD40x160, TGCD40x175, TGCD40x200, TGCD40x250, TGCD40x300.
TGCJ: TGCJ40x25, TGCJ40x50, TGCJ40x75, TGCJ40x80, TGCJ40x100, TGCJ40x125, TGCJ40x150, TGCJ40x160, TGCJ40x175, TGCJ40x200.
TGCT: TGCT40x25x25, TGCT40x50x50, TGCT40x75x75, TGCT40x80x80, TGCT40x100x100, TGCT40x125x125, TGCT40x150x150, TGCT40x160x160, TGCT40x175x175, TGCT40x200x200, TGCT40x250x250, TGCT40x300x300, TGCT40x350x350, TGCT40x400x400, TGCT40x500x500.
Đường kính 50
TGC: TGC50x25, TGC50x50, TGC50x75, TGC50x80, TGC50x100, TGC50x125, TGC50x150, TGC50x160, TGC50x175, TGC50x200, TGC50x250, TGC50x300, TGC50x350, TGC50x400, TGC50x500, TGC50x600, TGC50x700, TGC50x800, TGC50x900, TGC50x1000.
TGCD: TGCD50x25, TGCD50x50, TGCD50x75, TGCD50x80, TGCD50x100, TGCD50x125, TGCD50x150, TGCD50x160, TGCD50x175, TGCD50x200, TGCD50x250, TGCD50x300.
TGCJ: TGCJ50x25, TGCJ50x50, TGCJ50x75, TGCJ50x80, TGCJ50x100, TGCJ50x125, TGCJ50x150, TGCJ50x160, TGCJ50x175, TGCJ50x200.
TGCT: TGCT50x25x25, TGCT50x50x50, TGCT50x75x75, TGCT50x80x80, TGCT50x100x100, TGCT50x125x125, TGCT50x150x150, TGCT50x160x160, TGCT50x175x175, TGCT50x200x200, TGCT50x250x250, TGCT50x300x300, TGCT50x350x350, TGCT50x400x400, TGCT50x500x500.
Đường kính 63
TGC: TGC63x25, TGC63x50, TGC63x75, TGC63x80, TGC63x100, TGC63x125, TGC63x150, TGC63x160, TGC63x175, TGC63x200, TGC63x250, TGC63x300, TGC63x350, TGC63x400, TGC63x500, TGC63x600, TGC63x700, TGC63x800, TGC63x900, TGC63x1000.
TGCD: TGCD63x25, TGCD63x50, TGCD63x75, TGCD63x80, TGCD63x100, TGCD63x125, TGCD63x150, TGCD63x160, TGCD63x175, TGCD63x200, TGCD63x250, TGCD63x300.
TGCJ: TGCJ63x25, TGCJ63x50, TGCJ63x75, TGCJ63x80, TGCJ63x100, TGCJ63x125, TGCJ63x150, TGCJ63x160, TGCJ63x175, TGCJ63x200.
TGCT: TGCT63x25x25, TGCT63x50x50, TGCT63x75x75, TGCT63x80x80, TGCT63x100x100, TGCT63x125x125, TGCT63x150x150, TGCT63x160x160, TGCT63x175x175, TGCT63x200x200, TGCT63x250x250, TGCT63x300x300, TGCT63x350x350, TGCT63x400x400, TGCT63x500x500.
Đường kính 80
TGC: TGC80x25, TGC80x50, TGC80x75, TGC80x80, TGC80x100, TGC80x125, TGC80x150, TGC80x160, TGC80x175, TGC80x200, TGC80x250, TGC80x300, TGC80x350, TGC80x400, TGC80x500, TGC80x600, TGC80x700, TGC80x800, TGC80x900, TGC80x1000.
TGCD: TGCD80x25, TGCD80x50, TGCD80x75, TGCD80x80, TGCD80x100, TGCD80x125, TGCD80x150, TGCD80x160, TGCD80x175, TGCD80x200, TGCD80x250, TGCD80x300.
TGCJ: TGCJ80x25, TGCJ80x50, TGCJ80x75, TGCJ80x80, TGCJ80x100, TGCJ80x125, TGCJ80x150, TGCJ80x160, TGCJ80x175, TGCJ80x200, TGCJ80x250, TGCJ80x300.
TGCT: TGCT80x25x25, TGCT80x50x50, TGCT80x75x75, TGCT80x80x80, TGCT80x100x100, TGCT80x125x125, TGCT80x150x150, TGCT80x160x160, TGCT80x175x175, TGCT80x200x200, TGCT80x250x250, TGCT80x300x300, TGCT80x350x350, TGCT80x400x400, TGCT80x500x500.
Đường kính 100
TGC: TGC100x25, TGC100x50, TGC100x75, TGC100x80, TGC100x100, TGC100x125, TGC100x150, TGC100x160, TGC100x175, TGC100x200, TGC100x250, TGC100x300, TGC100x350, TGC100x400, TGC100x500, TGC100x600, TGC100x700, TGC100x800, TGC100x900, TGC100x1000.
TGCD: TGCD100x25, TGCD100x50, TGCD100x75, TGCD100x80, TGCD100x100, TGCD100x125, TGCD100x150, TGCD100x160, TGCD100x175, TGCD100x200, TGCD100x250, TGCD100x300.
TGCJ: TGCJ100x25, TGCJ100x50, TGCJ100x75, TGCJ100x80, TGCJ100x100, TGCJ100x125, TGCJ100x150, TGCJ100x160, TGCJ100x175, TGCJ100x200, TGCJ100x250, TGCJ100x300.
TGCT: TGCT100x25x25, TGCT100x50x50, TGCT100x75x75, TGCT100x80x80, TGCT100x100x100, TGCT100x125x125, TGCT100x150x150, TGCT100x160x160, TGCT100x175x175, TGCT100x200x200, TGCT100x250x250, TGCT100x300x300, TGCT100x350x350, TGCT100x400x400, TGCT100x500x500.
Đường kính 125
TGC: TGC125x25, TGC125x50, TGC125x75, TGC125x80, TGC125x100, TGC125x125, TGC125x150, TGC125x160, TGC125x175, TGC125x200, TGC125x250, TGC125x300, TGC125x350, TGC125x400, TGC125x500, TGC125x600, TGC125x700, TGC125x800, TGC125x900, TGC125x1000.
TGCD: TGCD125x25, TGCD125x50, TGCD125x75, TGCD125x80, TGCD125x100, TGCD125x125, TGCD125x150, TGCD125x160, TGCD125x175, TGCD125x200, TGCD125x250, TGCD125x300, TGCD125x350, TGCD125x400, TGCD125x500, TGCD125x600, TGCD125x700, TGCD125x800, TGCD125x900, TGCD125x1000.
TGCJ: TGCJ125x25, TGCJ125x50, TGCJ125x75, TGCJ125x80, TGCJ125x100, TGCJ125x125, TGCJ125x150, TGCJ125x160, TGCJ125x175, TGCJ125x200, TGCJ125x250, TGCJ125x300, TGCJ125x350, TGCJ125x400, TGCJ125x500, TGCJ125x600, TGCJ125x700, TGCJ125x800, TGCJ125x900, TGCJ125x1000.
Đường kính 160
TGC: TGC160x25, TGC160x50, TGC160x75, TGC160x80, TGC160x100, TGC160x125, TGC160x150, TGC160x160, TGC160x175, TGC160x200, TGC160x250, TGC160x300, TGC160x350, TGC160x400, TGC160x500, TGC160x600, TGC160x700, TGC160x800, TGC160x900, TGC160x1000.
TGCD: TGCD160x25, TGCD160x50, TGCD160x75, TGCD160x80, TGCD160x100, TGCD160x125, TGCD160x150, TGCD160x160, TGCD160x175, TGCD160x200, TGCD160x250, TGCD160x300, TGCD160x350, TGCD160x400, TGCD160x500, TGCD160x600, TGCD160x700, TGCD160x800, TGCD160x900, TGCD160x1000.
TGCJ: TGCJ160x25, TGCJ160x50, TGCJ160x75, TGCJ160x80, TGCJ160x100, TGCJ160x125, TGCJ160x150, TGCJ160x160, TGCJ160x175, TGCJ160x200, TGCJ160x250, TGCJ160x300, TGCJ160x350, TGCJ160x400, TGCJ160x500, TGCJ160x600, TGCJ160x700, TGCJ160x800, TGCJ160x900, TGCJ160x1000.
Đường kính 200
TGC: TGC200x25, TGC200x50, TGC200x75, TGC200x80, TGC200x100, TGC200x125, TGC200x150, TGC200x160, TGC200x175, TGC200x200, TGC200x250, TGC200x300, TGC200x350, TGC200x400, TGC200x500, TGC200x600, TGC200x700, TGC200x800, TGC200x900, TGC200x1000.
TGCD: TGCD200x25, TGCD200x50, TGCD200x75, TGCD200x80, TGCD200x100, TGCD200x125, TGCD200x150, TGCD200x160, TGCD200x175, TGCD200x200, TGCD200x250, TGCD200x300, TGCD200x350, TGCD200x400, TGCD200x500, TGCD200x600, TGCD200x700, TGCD200x800, TGCD200x900, TGCD200x1000.
TGCJ: TGCJ200x25, TGCJ200x50, TGCJ200x75, TGCJ200x80, TGCJ200x100, TGCJ200x125, TGCJ200x150, TGCJ200x160, TGCJ200x175, TGCJ200x200, TGCJ200x250, TGCJ200x300, TGCJ200x350, TGCJ200x400, TGCJ200x500, TGCJ200x600, TGCJ200x700, TGCJ200x800, TGCJ200x900, TGCJ200x1000.
Cấu tạo của xi lanh vuông STNC TGC / TGCD / TGCJ / TGCT
Xi lanh vuông STNC được thiết kế với kết cấu cơ khí chính xác, vật liệu chọn lọc kỹ lưỡng, đảm bảo hiệu suất vận hành ổn định và tuổi thọ cao trong môi trường công nghiệp.
Thân xi lanh
Thân xi lanh được chế tạo từ hợp kim nhôm, bề mặt xử lý chống oxy hóa, giúp tăng độ bền và hạn chế ăn mòn trong quá trình sử dụng. Thiết kế thân vuông cứng cáp giúp xi lanh dễ lắp đặt, cố định chắc chắn trên khung máy và hạn chế rung lắc khi hoạt động liên tục.
Một số phiên bản có rãnh hoặc vị trí hỗ trợ lắp cảm biến từ, thuận tiện cho việc theo dõi hành trình piston trong hệ thống tự động hóa.
Piston
Piston là bộ phận chuyển động chính bên trong xi lanh, nhận áp lực khí nén để tạo chuyển động tịnh tiến. Piston được gia công chính xác, kết hợp với hệ thống phớt làm kín để giảm rò rỉ khí, đảm bảo lực đẩy ổn định và chuyển động mượt mà.
Với phiên bản có nam châm, piston được tích hợp vòng từ để kết hợp với cảm biến từ, giúp xác định vị trí đầu và cuối hành trình.

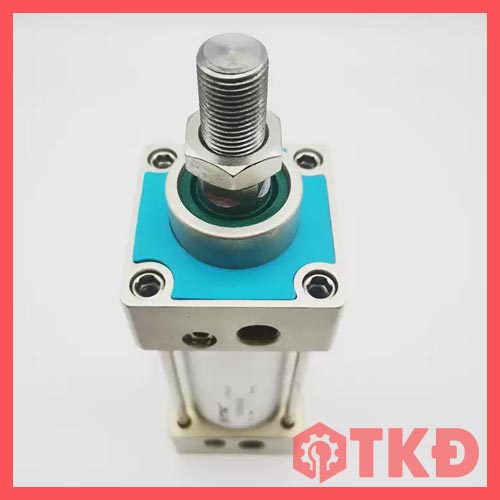

Ty piston
Ty piston là bộ phận truyền lực ra bên ngoài xi lanh. Ty thường được làm từ thép mạ cứng hoặc inox, có độ cứng cao, bề mặt nhẵn, chống mài mòn và hạn chế cong vênh khi làm việc.

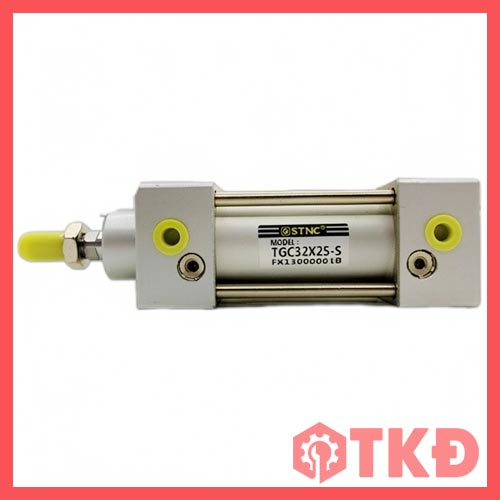

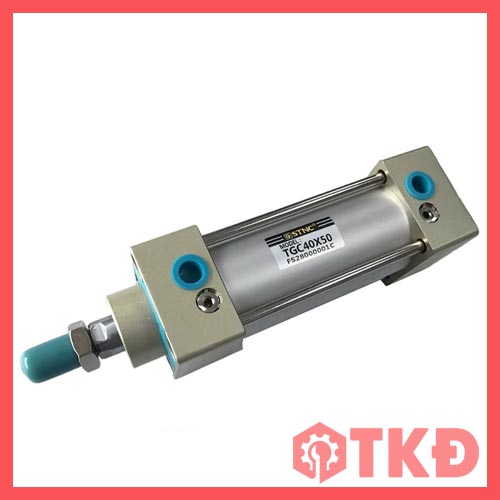

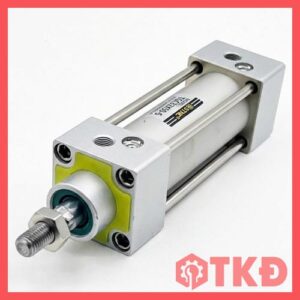

- Với dòng TGC, xi lanh có 1 đầu ty.

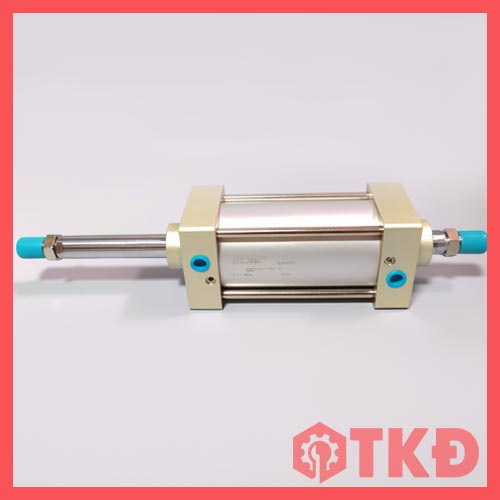

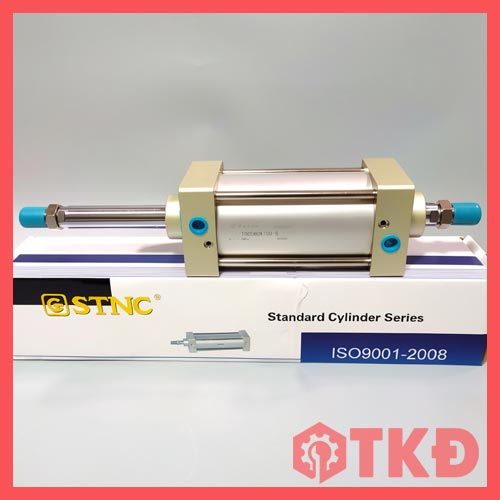

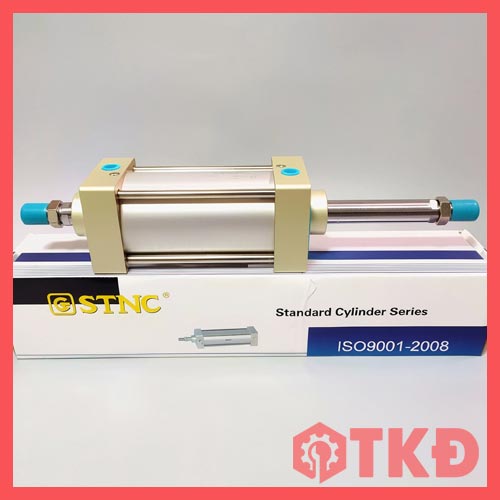

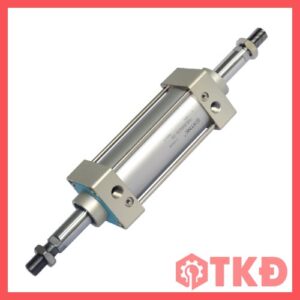

- Với dòng TGCD và TGCJ, xi lanh có 2 đầu ty, ty piston nhô ra ở cả hai phía.
- Với dòng TGCT, xi lanh có kết cấu 2 tầng để tăng lực hoặc tạo dạng 2 hành trình.

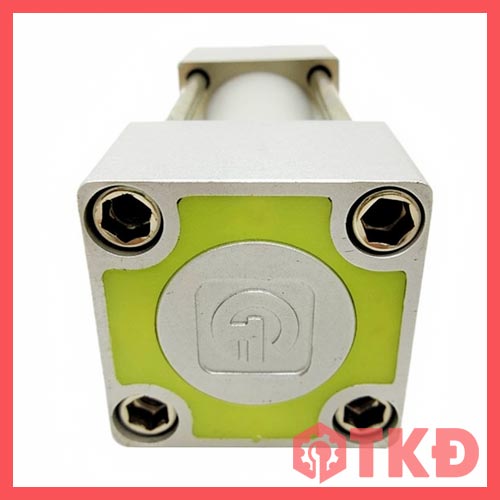

Nắp đầu và nắp đuôi

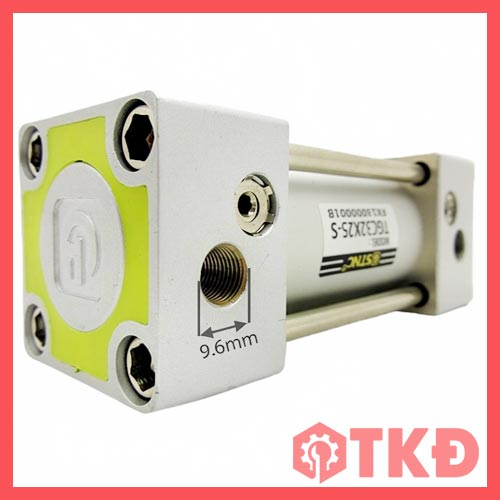

Nắp đầu và nắp đuôi được làm từ hợp kim nhôm chắc chắn, giữ nhiệm vụ định vị piston, bảo vệ kết cấu bên trong và bố trí cổng cấp – xả khí. Tùy theo đường kính piston, cổng khí có kích thước từ G1/8 đến G1 hoặc tương đương ren 10 đến ren 34.
Phớt làm kín
Phớt làm kín gồm phớt piston, phớt ty và phớt chắn bụi. Các chi tiết này giúp xi lanh duy trì độ kín khí, giảm hao hụt áp suất, chống bụi bẩn xâm nhập và tăng tuổi thọ khi làm việc trong môi trường công nghiệp.
Thanh giằng
Thanh giằng được bố trí dọc thân xi lanh, giúp cố định nắp trước, nắp sau và thân xi lanh thành một khối chắc chắn. Cấu tạo này giúp xi lanh chịu lực tốt hơn, hạn chế biến dạng khi làm việc với tải lớn hoặc trong môi trường có rung động.

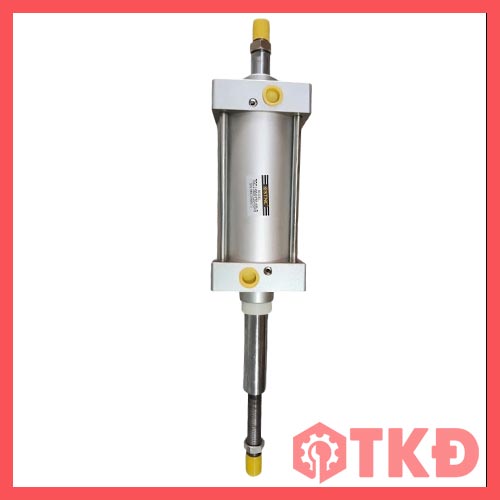

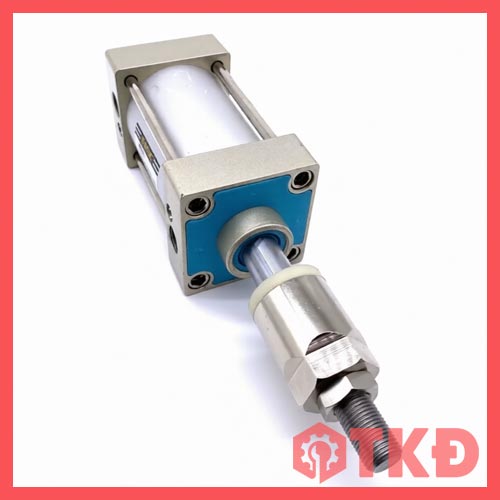

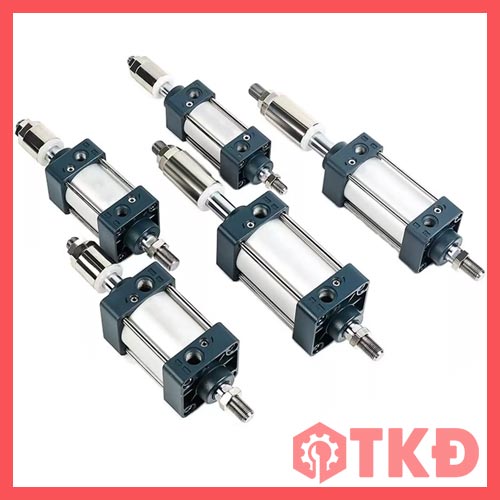

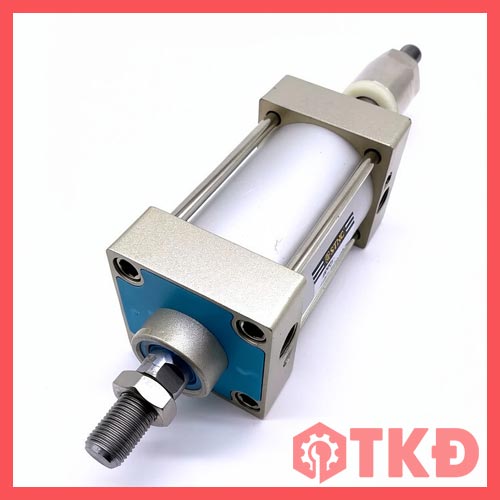

Cơ cấu chỉnh hành trình của TGCJ

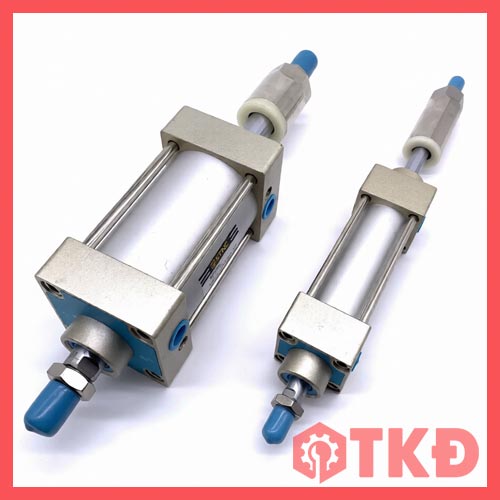

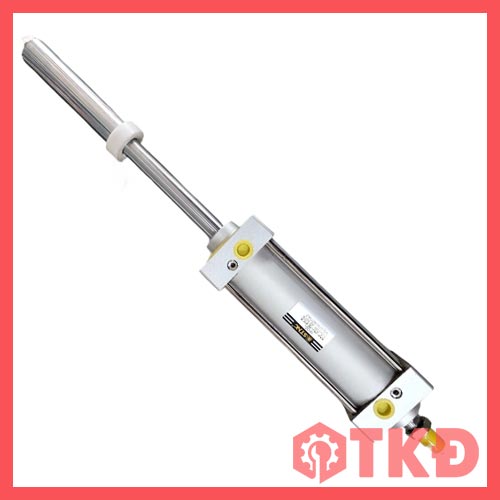

Dòng TGCJ có thêm cơ cấu điều chỉnh hành trình, cho phép giới hạn hoặc căn chỉnh khoảng chạy của ty piston. Đây là lựa chọn phù hợp cho các ứng dụng cần độ chính xác cao hơn về vị trí dừng hoặc cần thay đổi hành trình trong quá trình sử dụng.

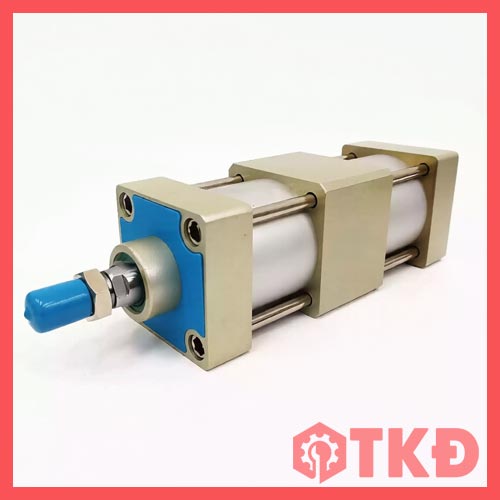

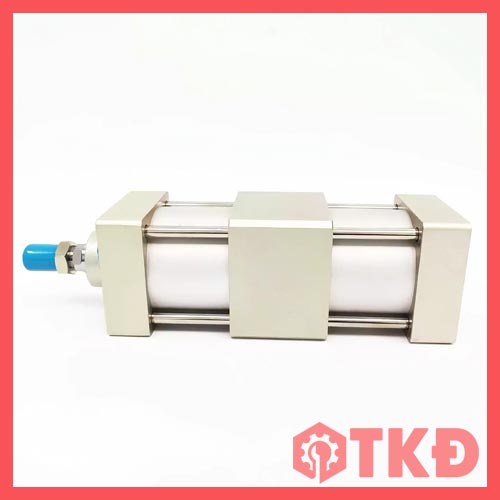

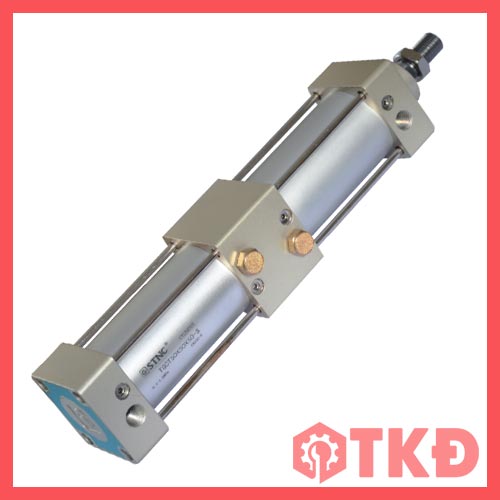

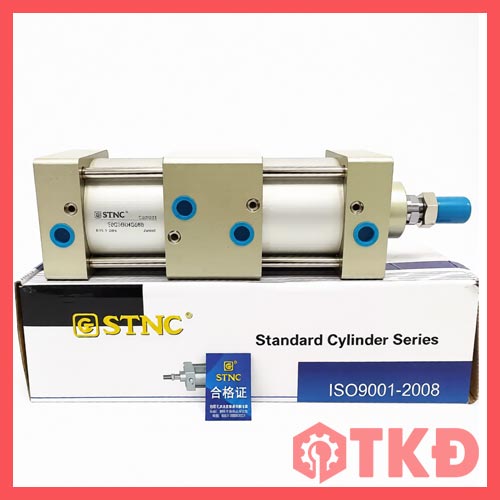

Kết cấu 2 tầng của TGCT

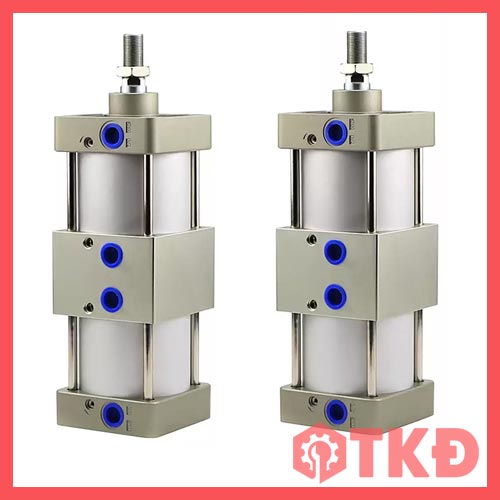

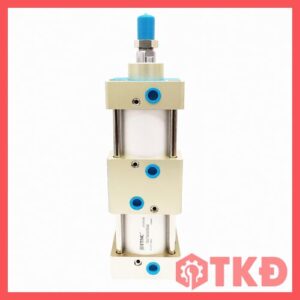

Dòng TGCT có thiết kế xi lanh tác động kép, loại hai hành trình, giúp tạo lực đẩy lớn hơn so với xi lanh thông thường cùng đường kính. Kiểu xi lanh này phù hợp với các ứng dụng cần lực mạnh nhưng không gian lắp đặt bị giới hạn.
Chức năng của xi lanh vuông STNC TGC series
Xi lanh STNC TGC series là thiết bị chấp hành khí nén, có nhiệm vụ chuyển đổi năng lượng khí nén thành chuyển động cơ học tuyến tính.
Tạo chuyển động tuyến tính hai chiều
Các dòng TGC series đều là xi lanh tác động kép. Khí nén được cấp luân phiên vào hai khoang xi lanh để tạo chuyển động đẩy ra và thu về. Nhờ đó, xi lanh có thể thực hiện các thao tác đẩy, kéo, ép, gạt, nâng hạ hoặc đóng mở cơ cấu một cách ổn định.
Truyền lực cơ học
Lực sinh ra phụ thuộc vào đường kính piston và áp suất khí nén. Đường kính piston càng lớn thì lực đẩy càng cao. Các dòng xi lanh TGC từ Φ32 đến Φ250 đáp ứng được nhiều yêu cầu tải trọng khác nhau trong máy móc công nghiệp.
Điều khiển hành trình
Dòng TGCJ có khả năng điều chỉnh hành trình, phù hợp với các ứng dụng cần kiểm soát khoảng chạy của xi lanh. Điều này giúp tăng độ linh hoạt khi lắp đặt và vận hành trong các cơ cấu máy cần căn chỉnh vị trí chính xác.
Tăng lực đẩy
Dòng TGCT có thiết kế tác động kép, loại hai hành trình, giúp tăng lực tác động trong cùng một kích thước đường kính piston. Đây là lựa chọn phù hợp cho các cơ cấu cần lực đẩy lớn nhưng không muốn dùng xi lanh có đường kính quá to.
Tích hợp hệ thống tự động hóa
Xi lanh có tùy chọn nam châm để lắp cảm biến từ, giúp phát hiện vị trí piston. Khi kết hợp với van điện từ, PLC, relay hoặc bộ điều khiển, xi lanh có thể hoạt động tự động theo chu trình của máy.
Ưu điểm xi lanh STNC TGC series
Thiết kế thân vuông cứng cáp
Thân xi lanh dạng vuông giúp tăng độ chắc chắn khi lắp đặt, dễ cố định lên khung máy, mặt bích hoặc các bộ gá chuyên dụng. Thiết kế này phù hợp cho môi trường công nghiệp cần độ ổn định cao.
Nhiều phiên bản lựa chọn
Dòng sản phẩm có đầy đủ các phiên bản như TGC 1 đầu ty, TGCD 2 đầu ty, TGCJ 2 đầu ty có chỉnh hành trình và TGCT tác động kép, loại hai hành trình. Nhờ đó, người dùng có thể chọn đúng loại xi lanh theo yêu cầu thực tế của máy.
Đa dạng đường kính và hành trình
Xi lanh có nhiều đường kính piston từ Φ32 đến Φ250 tùy dòng, hành trình đa dạng, đáp ứng nhiều nhu cầu về lực đẩy, khoảng chạy và không gian lắp đặt.
Hoạt động ổn định
Xi lanh hoạt động bằng khí nén, tốc độ nhanh, phản hồi tốt, phù hợp với các dây chuyền sản xuất tự động. Cơ cấu giảm chấn điều chỉnh được giúp giảm va đập cuối hành trình và tăng độ êm khi vận hành.
Có thể lắp cảm biến từ
Phiên bản có nam châm cho phép kết hợp với cảm biến từ để xác định vị trí piston. Đây là ưu điểm quan trọng trong các hệ thống điều khiển tự động cần tín hiệu phản hồi.
Dễ lắp đặt và bảo trì
Sản phẩm hỗ trợ nhiều kiểu lắp như cơ bản, LB, FA, FB, CA, CB, TC tùy từng dòng. Linh kiện phổ biến, dễ thay thế, thuận tiện cho việc bảo trì trong quá trình sử dụng.
Giá thành cạnh tranh
STNC là thương hiệu khí nén được sử dụng rộng rãi tại Việt Nam, có ưu điểm về giá thành hợp lý, dễ tìm hàng thay thế và phù hợp cho nhiều phân khúc máy móc công nghiệp.
Ứng dụng của xi lanh vuông STNC TGC / TGCD / TGCJ / TGCT
- Ngành cơ khí: ép chi tiết, giữ phôi, đóng mở khuôn, đẩy sản phẩm, gạt cơ cấu.
- Ngành điện tử: gắp đặt linh kiện, kẹp mạch, đẩy khay, định vị sản phẩm.
- Ngành đóng gói: đẩy sản phẩm, ép mép bao bì, đóng nắp, phân loại hàng hóa.
- Ngành thực phẩm – dược phẩm: thao tác trong dây chuyền đóng gói, chiết rót, phân loại và cấp liệu.
- Hệ thống băng tải: gạt sản phẩm lỗi, chia làn sản phẩm, chặn sản phẩm, đẩy sản phẩm sang vị trí khác.
- Máy tự động hóa: nâng hạ, kẹp giữ, ép, đẩy, kéo, đóng mở cửa trượt hoặc cơ cấu máy.
Dòng TGCD và TGCJ phù hợp cho các cơ cấu cần truyền lực ở cả hai phía hoặc cần bố trí gá lắp đối xứng.
Dòng TGCT phù hợp với các ứng dụng cần lực đẩy lớn hơn nhưng không gian lắp đặt bị giới hạn.
Lưu ý khi chọn xi lanh STNC TGC / TGCD / TGCJ / TGCT
Cần chọn đúng dòng xi lanh theo nhu cầu sử dụng: TGC dùng cho ứng dụng tiêu chuẩn, TGCD dùng khi cần 2 đầu ty, TGCJ dùng khi cần 2 đầu ty có chỉnh hành trình, TGCT dùng khi cần xi lanh tác động kép, loại hai hành trình.
Cần chọn đúng đường kính piston theo lực đẩy yêu cầu. Đường kính piston càng lớn thì lực đẩy càng cao nhưng kích thước xi lanh cũng lớn hơn.
Cần chọn đúng hành trình theo khoảng chạy thực tế của cơ cấu máy.
Cần chọn đúng kiểu lắp đặt để phù hợp với vị trí gá trên máy.
Nếu cần lắp cảm biến từ, nên chọn phiên bản có nam châm.
