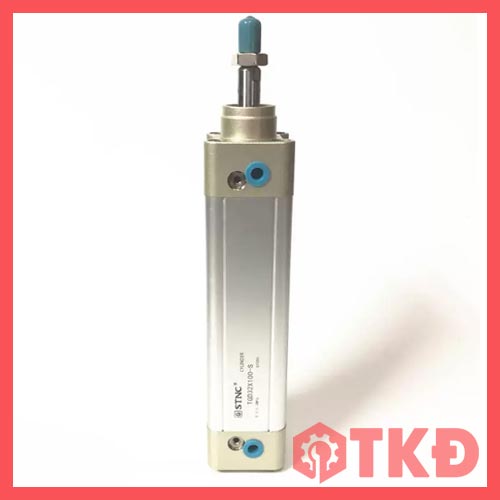

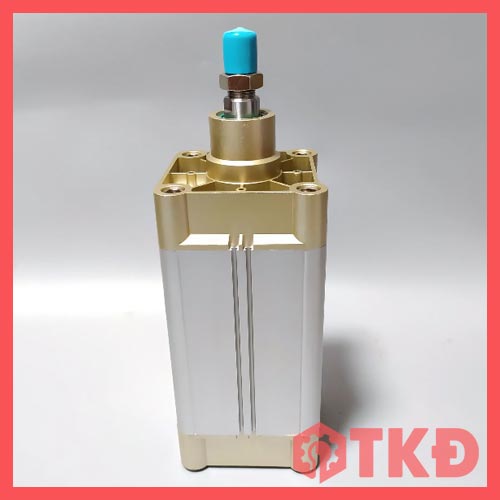

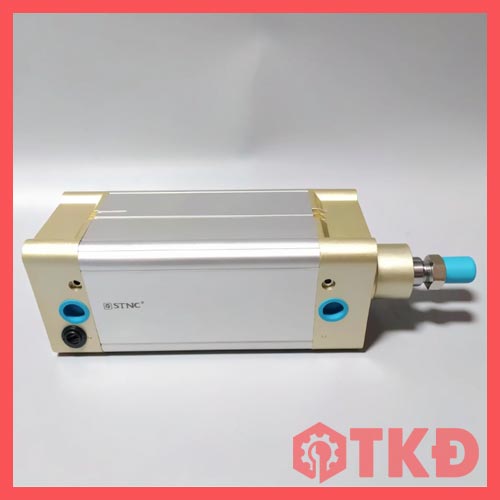

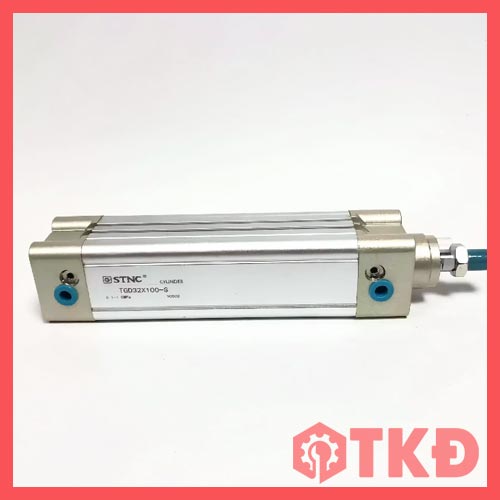

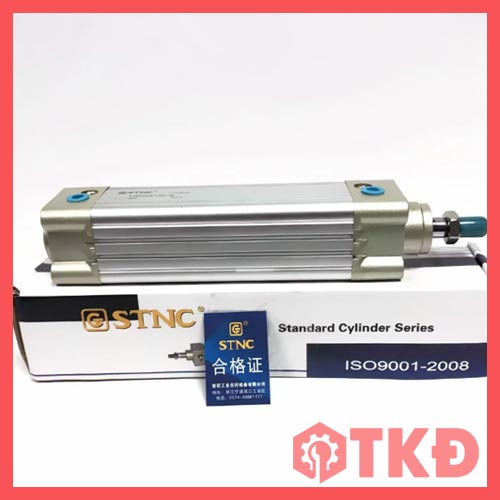

Xi lanh khí nén vuông STNC kiểu Festo TGD / TGDD / TGDJ là dòng xi lanh tiêu chuẩn, thiết kế thân vuông chắc chắn, phù hợp cho nhiều hệ thống khí nén tự động hóa cần lực đẩy ổn định, hành trình đa dạng và độ bền cao. Sản phẩm được sử dụng phổ biến trong máy móc công nghiệp, dây chuyền sản xuất, thiết bị cơ khí, máy đóng gói, máy ép, máy kẹp và các cụm chuyển động tuyến tính.
Dòng TGD / TGDD / TGDJ có thiết kế theo tiêu chuẩn ISO 6431, ISO 15552, VDMA 24562, giúp dễ thay thế cho các dòng xi lanh vuông kiểu Festo cùng chuẩn lắp đặt. Đây là lựa chọn phù hợp cho khách hàng cần xy lanh khí nén hoạt động ổn định, dễ lắp đặt, dễ bảo trì và có nhiều quy cách để lựa chọn.

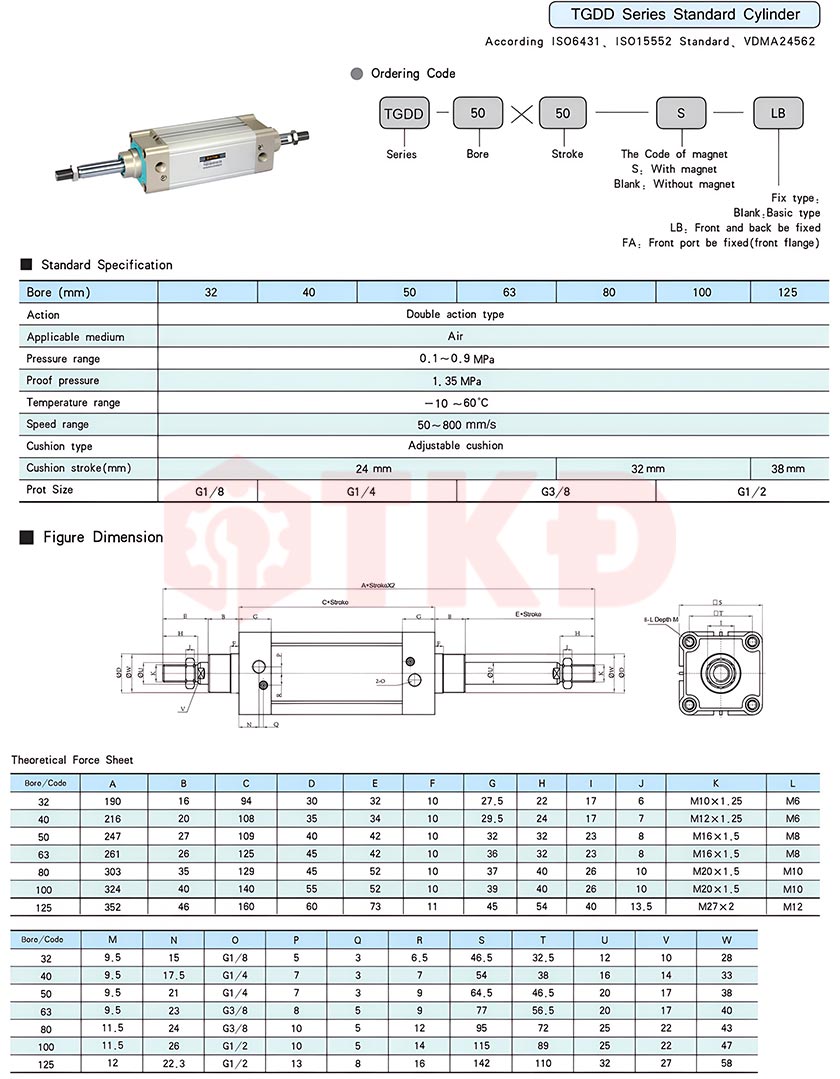

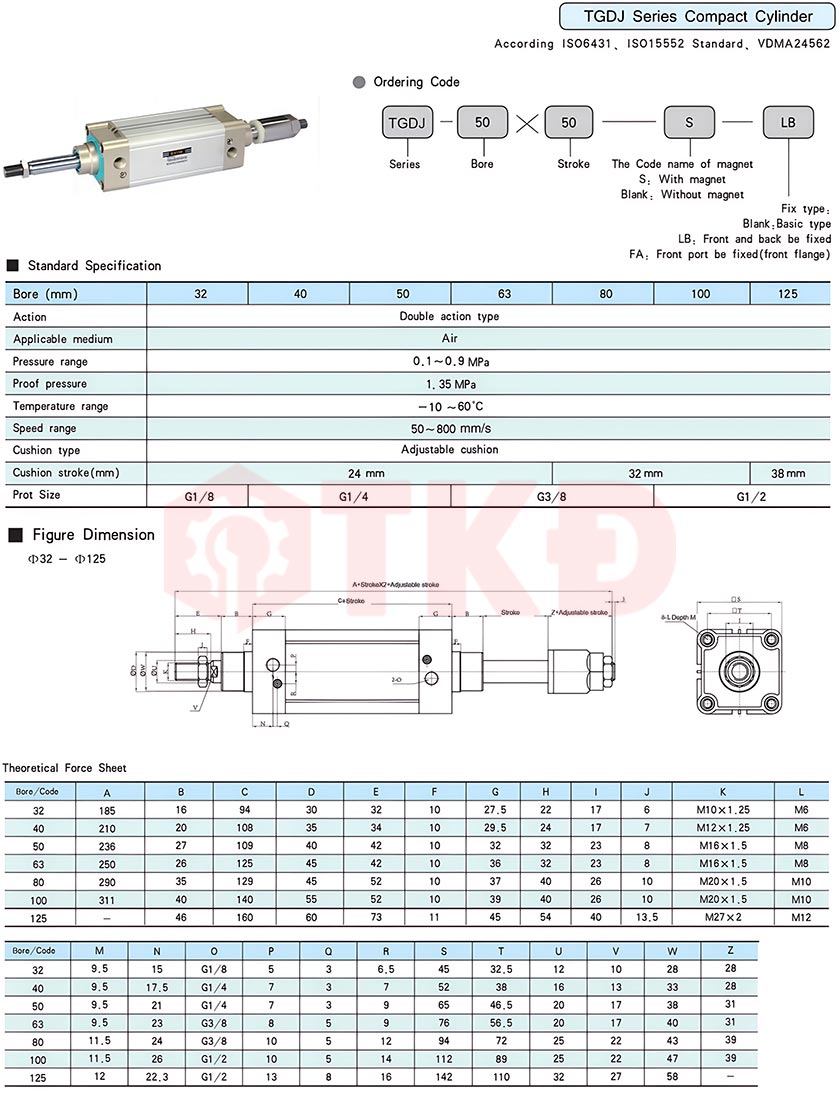

Thông số kỹ thuật xi lanh khí nén vuông STNC kiểu Festo TGD series
Các loại model xy lanh khí nén TGD series
Đường kính 32
TGD: TGD32x50, TGD32x100, TGD32x150, TGD32x200, TGD32x250, TGD32x300, TGD32x350, TGD32x400, TGD32x450, TGD32x500, TGD32x600, TGD32x700, TGD32x800, TGD32x900, TGD32x1000.
TGDD: TGDD32x50, TGDD32x100, TGDD32x150, TGDD32x200, TGDD32x250, TGDD32x300, TGDD32x350, TGDD32x400, TGDD32x450, TGDD32x500, TGDD32x600, TGDD32x700, TGDD32x800, TGDD32x900, TGDD32x1000.
TGDJ: TGDJ32x50, TGDJ32x100, TGDJ32x150, TGDJ32x200, TGDJ32x250, TGDJ32x300, TGDJ32x350, TGDJ32x400, TGDJ32x450, TGDJ32x500, TGDJ32x600, TGDJ32x700, TGDJ32x800, TGDJ32x900, TGDJ32x1000.
Đường kính 40
TGD: TGD40x50, TGD40x100, TGD40x150, TGD40x200, TGD40x250, TGD40x300, TGD40x350, TGD40x400, TGD40x450, TGD40x500, TGD40x600, TGD40x700, TGD40x800, TGD40x900, TGD40x1000.
TGDD: TGDD40x50, TGDD40x100, TGDD40x150, TGDD40x200, TGDD40x250, TGDD40x300, TGDD40x350, TGDD40x400, TGDD40x450, TGDD40x500, TGDD40x600, TGDD40x700, TGDD40x800, TGDD40x900, TGDD40x1000.
TGDJ: TGDJ40x50, TGDJ40x100, TGDJ40x150, TGDJ40x200, TGDJ40x250, TGDJ40x300, TGDJ40x350, TGDJ40x400, TGDJ40x450, TGDJ40x500, TGDJ40x600, TGDJ40x700, TGDJ40x800, TGDJ40x900, TGDJ40x1000.
Đường kính 50
TGD: TGD50x50, TGD50x100, TGD50x150, TGD50x200, TGD50x250, TGD50x300, TGD50x350, TGD50x400, TGD50x450, TGD50x500, TGD50x600, TGD50x700, TGD50x800, TGD50x900, TGD50x1000.
TGDD: TGDD50x50, TGDD50x100, TGDD50x150, TGDD50x200, TGDD50x250, TGDD50x300, TGDD50x350, TGDD50x400, TGDD50x450, TGDD50x500, TGDD50x600, TGDD50x700, TGDD50x800, TGDD50x900, TGDD50x1000.
TGDJ: TGDJ50x50, TGDJ50x100, TGDJ50x150, TGDJ50x200, TGDJ50x250, TGDJ50x300, TGDJ50x350, TGDJ50x400, TGDJ50x450, TGDJ50x500, TGDJ50x600, TGDJ50x700, TGDJ50x800, TGDJ50x900, TGDJ50x1000.
Đường kính 63
TGD: TGD63x50, TGD63x100, TGD63x150, TGD63x200, TGD63x250, TGD63x300, TGD63x350, TGD63x400, TGD63x450, TGD63x500, TGD63x600, TGD63x700, TGD63x800, TGD63x900, TGD63x1000.
TGDD: TGDD63x50, TGDD63x100, TGDD63x150, TGDD63x200, TGDD63x250, TGDD63x300, TGDD63x350, TGDD63x400, TGDD63x450, TGDD63x500, TGDD63x600, TGDD63x700, TGDD63x800, TGDD63x900, TGDD63x1000.
TGDJ: TGDJ63x50, TGDJ63x100, TGDJ63x150, TGDJ63x200, TGDJ63x250, TGDJ63x300, TGDJ63x350, TGDJ63x400, TGDJ63x450, TGDJ63x500, TGDJ63x600, TGDJ63x700, TGDJ63x800, TGDJ63x900, TGDJ63x1000.
Đường kính 80
TGD: TGD80x50, TGD80x100, TGD80x150, TGD80x200, TGD80x250, TGD80x300, TGD80x350, TGD80x400, TGD80x450, TGD80x500, TGD80x600, TGD80x700, TGD80x800, TGD80x900, TGD80x1000.
TGDD: TGDD80x50, TGDD80x100, TGDD80x150, TGDD80x200, TGDD80x250, TGDD80x300, TGDD80x350, TGDD80x400, TGDD80x450, TGDD80x500, TGDD80x600, TGDD80x700, TGDD80x800, TGDD80x900, TGDD80x1000.
TGDJ: TGDJ80x50, TGDJ80x100, TGDJ80x150, TGDJ80x200, TGDJ80x250, TGDJ80x300, TGDJ80x350, TGDJ80x400, TGDJ80x450, TGDJ80x500, TGDJ80x600, TGDJ80x700, TGDJ80x800, TGDJ80x900, TGDJ80x1000.
Đường kính 100
TGD: TGD100x50, TGD100x100, TGD100x150, TGD100x200, TGD100x250, TGD100x300, TGD100x350, TGD100x400, TGD100x450, TGD100x500, TGD100x600, TGD100x700, TGD100x800, TGD100x900, TGD100x1000.
TGDD: TGDD100x50, TGDD100x100, TGDD100x150, TGDD100x200, TGDD100x250, TGDD100x300, TGDD100x350, TGDD100x400, TGDD100x450, TGDD100x500, TGDD100x600, TGDD100x700, TGDD100x800, TGDD100x900, TGDD100x1000.
TGDJ: TGDJ100x50, TGDJ100x100, TGDJ100x150, TGDJ100x200, TGDJ100x250, TGDJ100x300, TGDJ100x350, TGDJ100x400, TGDJ100x450, TGDJ100x500, TGDJ100x600, TGDJ100x700, TGDJ100x800, TGDJ100x900, TGDJ100x1000.
Đặc điểm nổi bật xy lanh khí nén vuông STNC TGD series
- Thân xi lanh dạng vuông, kết cấu chắc chắn, phù hợp lắp trên máy công nghiệp.
- Dải đường kính piston từ Φ32 đến Φ125, đáp ứng nhiều mức lực đẩy khác nhau.
- Hành trình có sẵn từ 50 đến 1000 mm, dễ chọn theo nhu cầu thực tế.
- Hoạt động tác động kép, cho lực đẩy và lực kéo ổn định trong quá trình vận hành.
- Có tùy chọn nam châm để gắn cảm biến hành trình.
- Giảm chấn điều chỉnh được, giúp xi lanh chạy êm hơn ở cuối hành trình.
- Chuẩn lắp đặt thông dụng, dễ thay thế, dễ kết hợp với phụ kiện gá lắp.
Điểm khác biệt khi dùng dòng TGD / TGDD / TGDJ
Điểm mạnh của xi lanh khí nén vuông STNC kiểu Festo nằm ở khả năng thay thế linh hoạt trong nhiều hệ thống máy đang dùng xi lanh tiêu chuẩn châu Âu. Thân xi lanh cứng vững, hành trình phong phú và có nhiều kiểu ty giúp người dùng dễ chọn đúng sản phẩm theo từng vị trí làm việc.

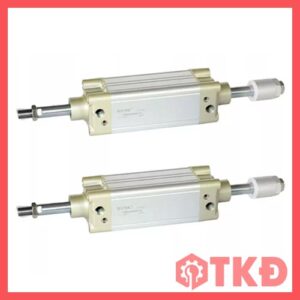

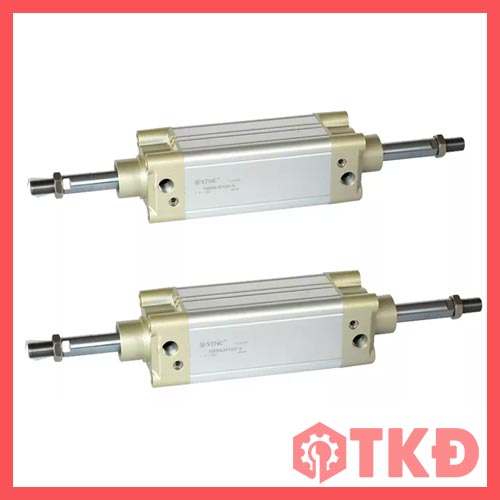

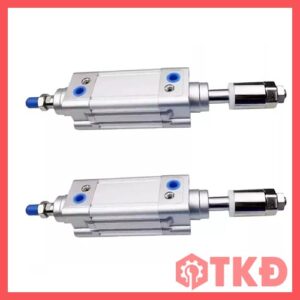

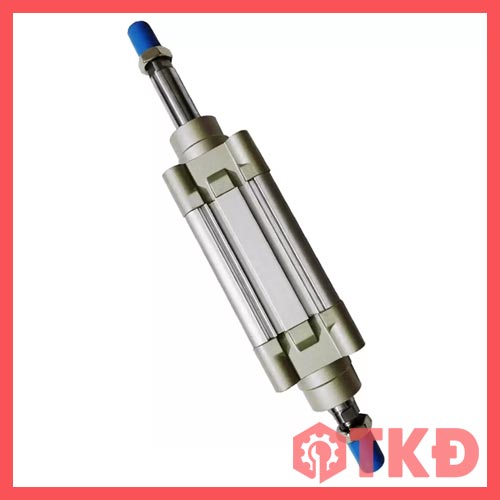

Với dòng TGD, người dùng có thể lắp cho các cơ cấu đẩy, kéo, nâng, ép hoặc gạt sản phẩm. Dòng TGDD phù hợp khi cần hai đầu ty để cân bằng lực hoặc truyền động hai phía. Dòng TGDJ có thêm khả năng điều chỉnh hành trình, thích hợp cho các vị trí cần căn chỉnh khoảng chạy chính xác hơn trong quá trình vận hành.
Cấu tạo và tùy chọn lắp đặt xi lanh TGD series

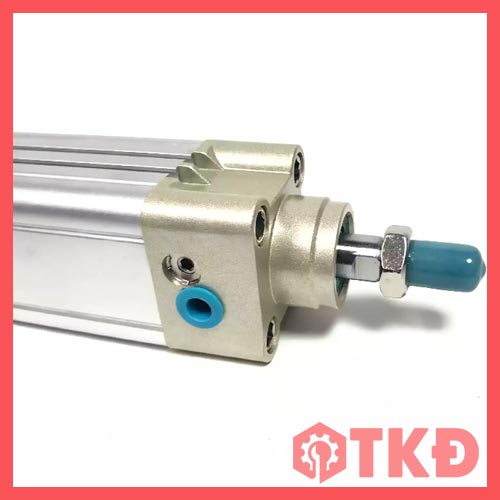

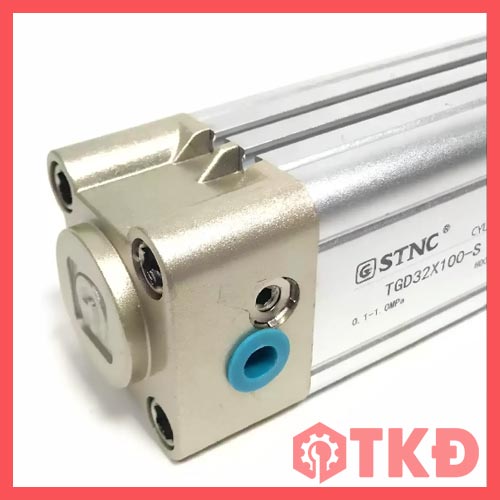

Xi lanh TGD / TGDD / TGDJ có thân nhôm định hình dạng vuông, nắp trước sau chắc chắn, ty piston mạ cứng, piston làm kín bằng phớt chuyên dụng và cổng khí bố trí thuận tiện cho việc đấu nối ống hơi. Sản phẩm có thể dùng kèm cảm biến từ khi chọn phiên bản có nam châm.
Ứng dụng thực tế trong hệ thống khí nén
Xi lanh khí nén vuông STNC kiểu Festo TGD / TGDD / TGDJ được dùng nhiều trong các hệ thống cần chuyển động thẳng, lực ổn định và tốc độ phản hồi nhanh. Sản phẩm phù hợp cho máy đóng gói, máy dán nhãn, máy ép, máy kẹp, băng tải, đồ gá cơ khí, dây chuyền lắp ráp, máy chế biến gỗ, máy sản xuất linh kiện và các thiết bị tự động hóa.
Nhờ có nhiều đường kính piston và hành trình khác nhau, dòng xi lanh này dễ chọn theo tải trọng thực tế. Khi cần lực lớn hơn có thể chọn đường kính piston lớn, khi cần lắp trong không gian vừa phải có thể chọn hành trình và kiểu gá phù hợp.
Ưu điểm khi chọn mua tại Thủy Khí Điện
- Tư vấn chọn đúng đường kính, hành trình và kiểu lắp theo nhu cầu sử dụng.
- Có nhiều model thông dụng, phù hợp thay thế cho máy móc công nghiệp.
- Hỗ trợ chọn phụ kiện đi kèm như van điện từ, đầu nối, ống khí, giảm thanh, cảm biến từ và bộ lọc khí.
- Sản phẩm phù hợp cho cả lắp mới, thay thế và nâng cấp hệ thống khí nén.
- Thông số rõ ràng, dễ đối chiếu với xi lanh cũ trên máy.
Lưu ý khi lựa chọn ben hơi STNC TGD series
Khi chọn xi lanh khí nén TGD / TGDD / TGDJ, khách hàng nên xác định trước đường kính piston, hành trình, kiểu ty, có nam châm hay không, kiểu gá lắp và cổng khí đang sử dụng. Việc chọn đúng thông số giúp xi lanh hoạt động ổn định, tránh thiếu lực, sai hành trình hoặc không khớp vị trí lắp đặt trên máy.
Nếu dùng cho hệ thống cần kiểm soát vị trí, nên chọn loại có nam châm để lắp cảm biến từ. Nếu cần căn chỉnh khoảng chạy, dòng TGDJ sẽ phù hợp hơn so với loại tiêu chuẩn.
Gợi ý đặt hàng ben khí nén vuông STNC TGD series
Xy lanh STNC TGD / TGDD / TGDJ là dòng xi lanh phù hợp cho khách hàng cần thay thế xi lanh cũ hoặc lắp mới trong các hệ thống máy tự động. Với nhiều lựa chọn về đường kính piston, hành trình, kiểu ty và kiểu gá lắp, sản phẩm giúp người dùng dễ dàng chọn đúng theo không gian lắp đặt và lực làm việc thực tế.
Để chọn đúng model, khách hàng có thể cung cấp mã xi lanh cũ, đường kính piston, hành trình, kiểu lắp và nhu cầu có nam châm hoặc không. Thủy Khí Điện sẽ hỗ trợ tư vấn nhanh, chọn đúng sản phẩm và gợi ý thêm các phụ kiện khí nén đi kèm như van điện từ, đầu nối, ống hơi, cảm biến từ và bộ lọc khí nén.
