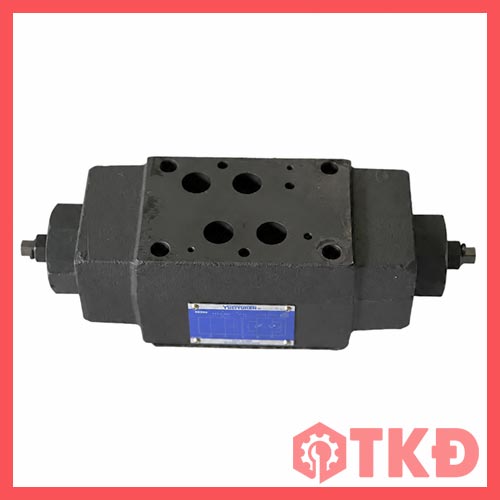

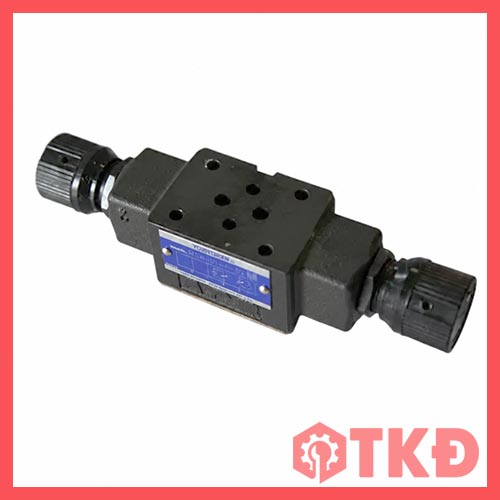

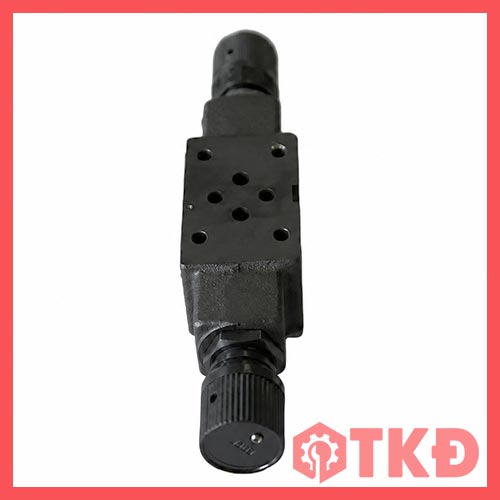

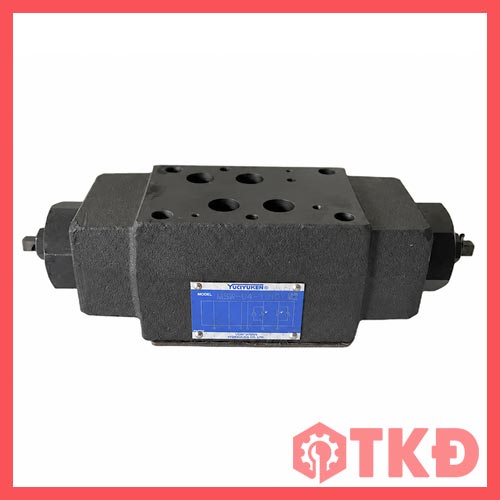

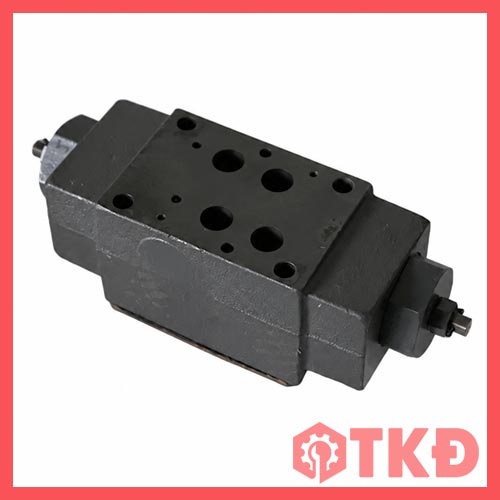

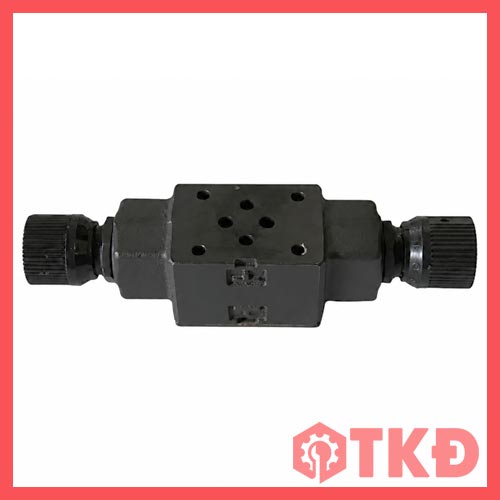

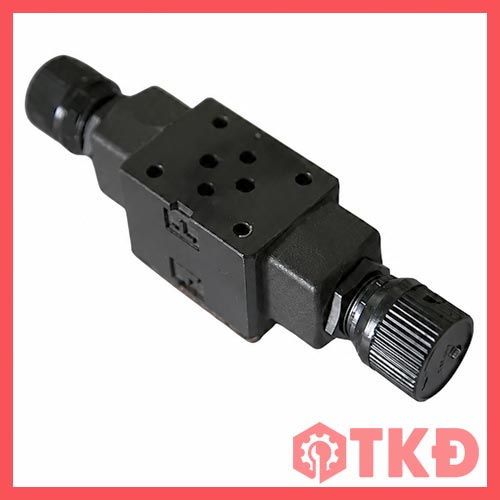

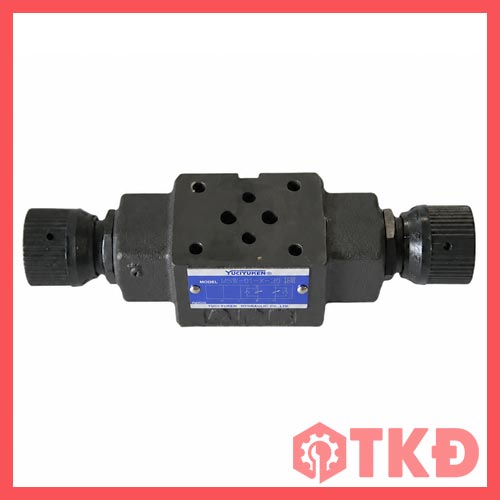

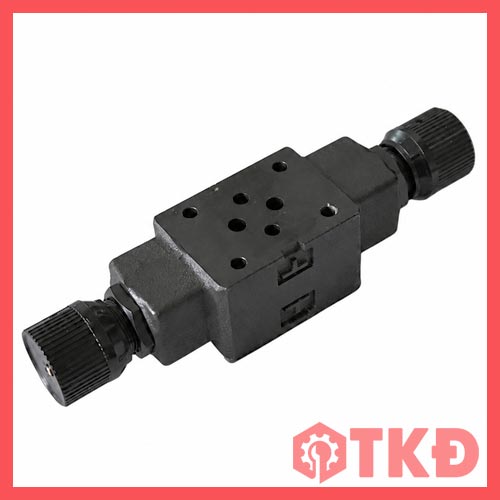

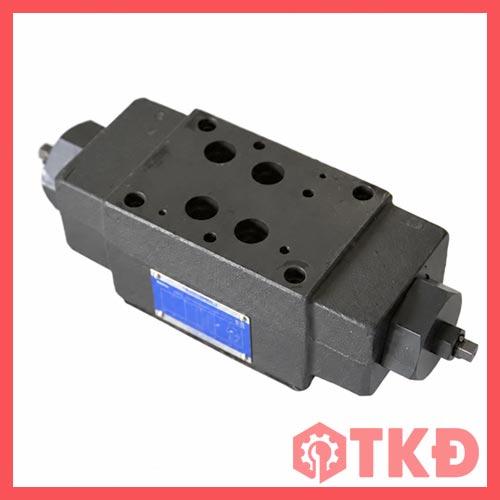

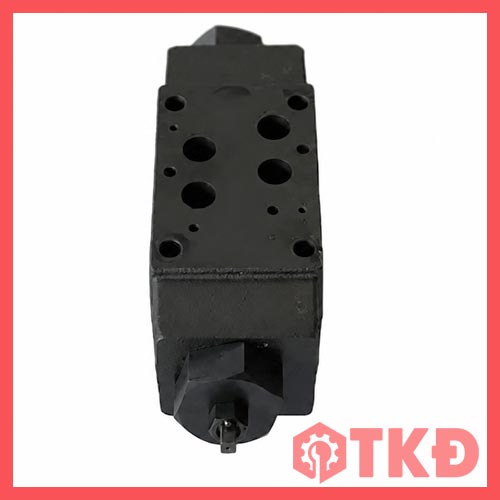

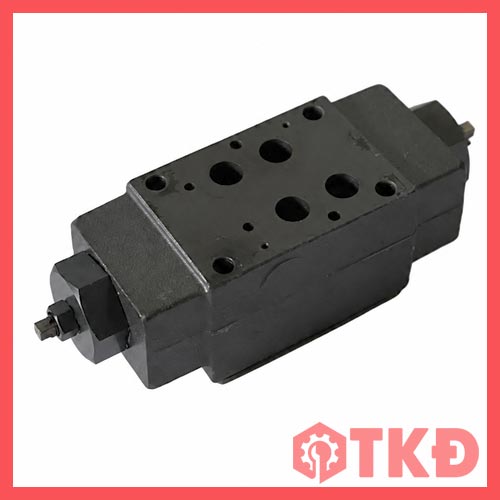

Van tiết lưu 1 chiều thủy lực Yuci Yuken MSW-01/03/04/06 dùng để điều chỉnh lưu lượng trên cả hai đường A và B, giúp kiểm soát tốc độ tiến, lùi của xi lanh hoặc tốc độ quay của mô tơ thủy lực. Thiết kế module lắp chồng phù hợp với cụm van cần bố trí gọn và điều chỉnh riêng từng chiều chuyển động.

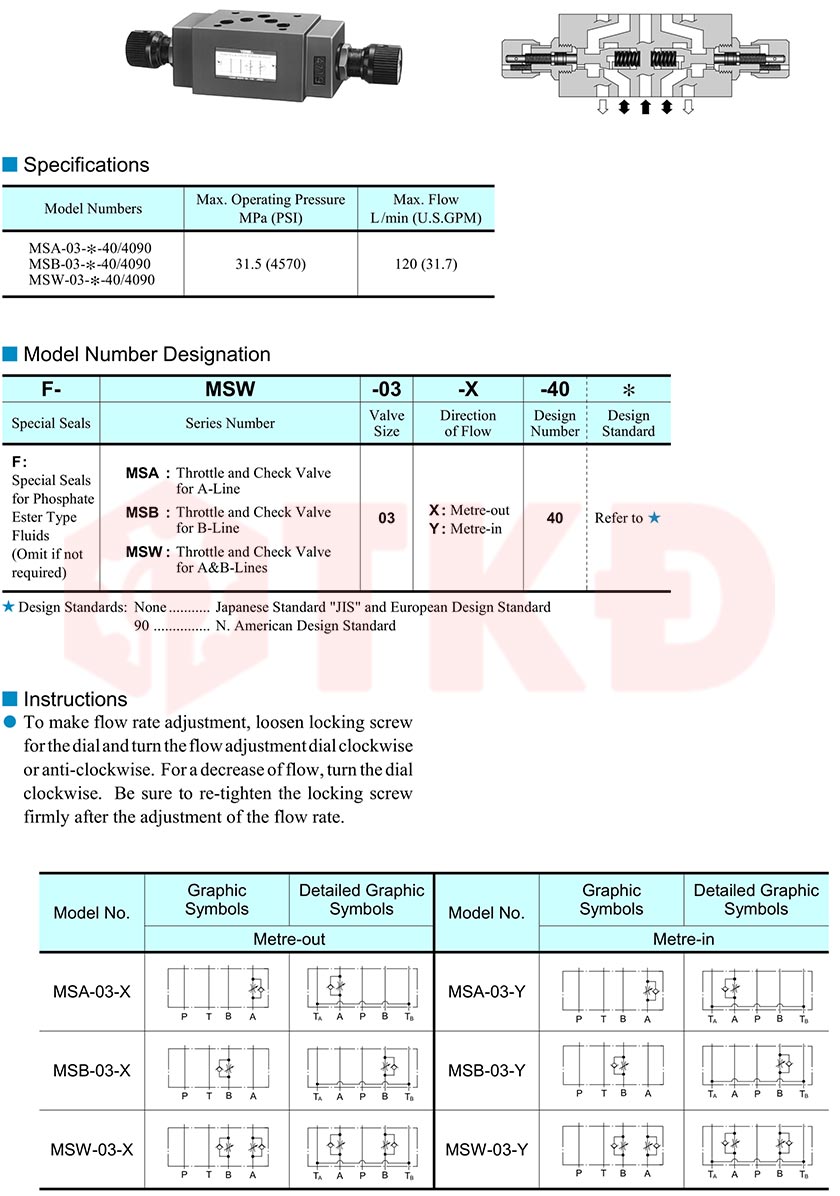

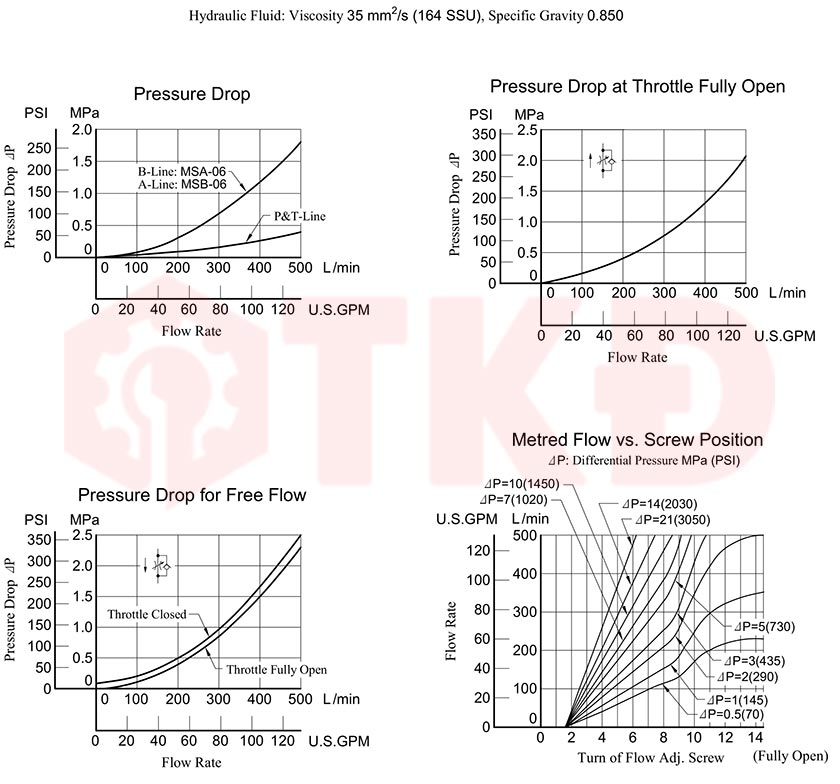

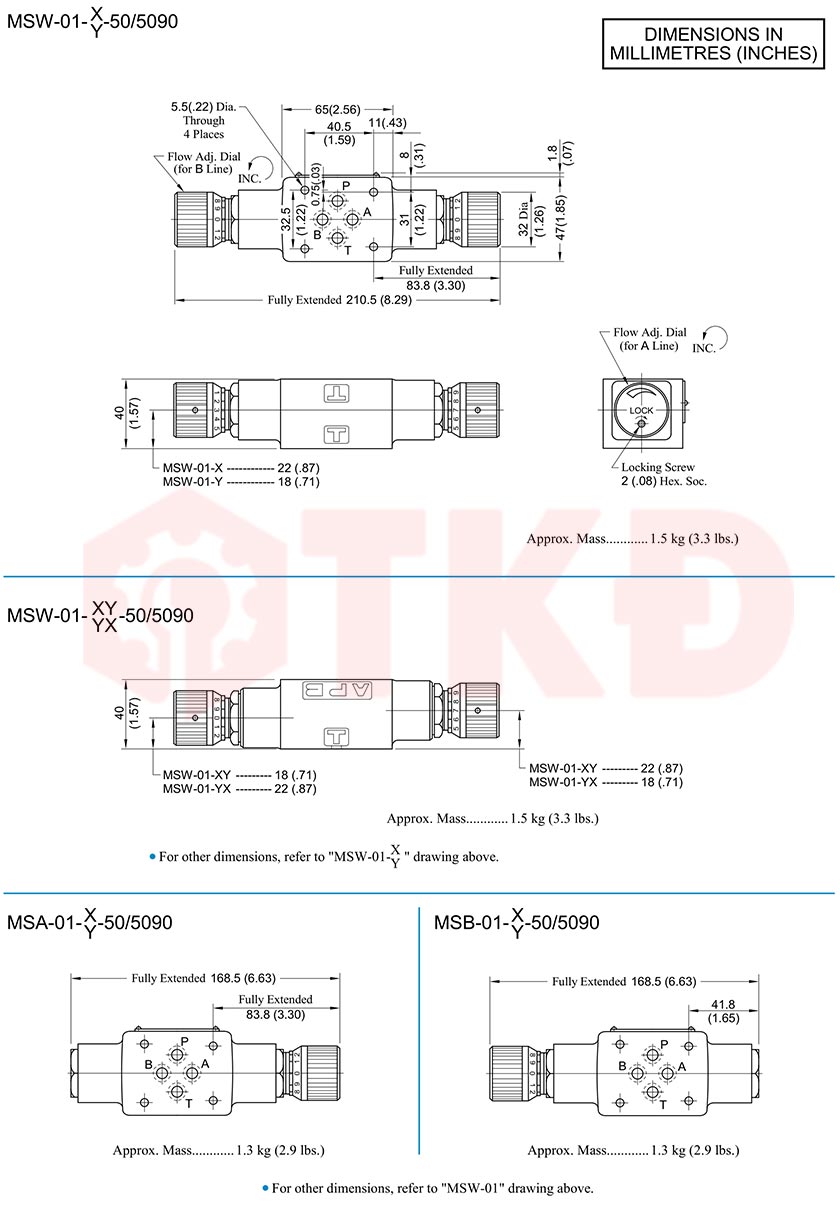

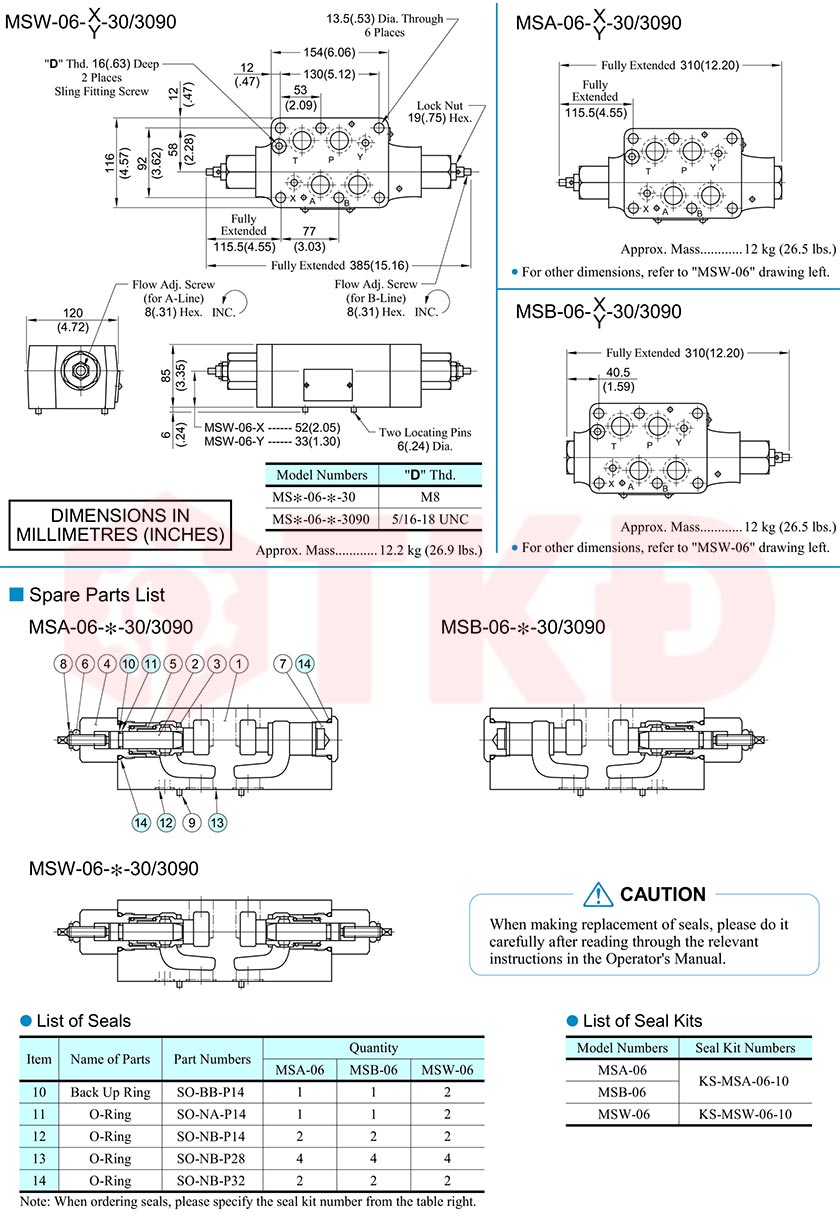

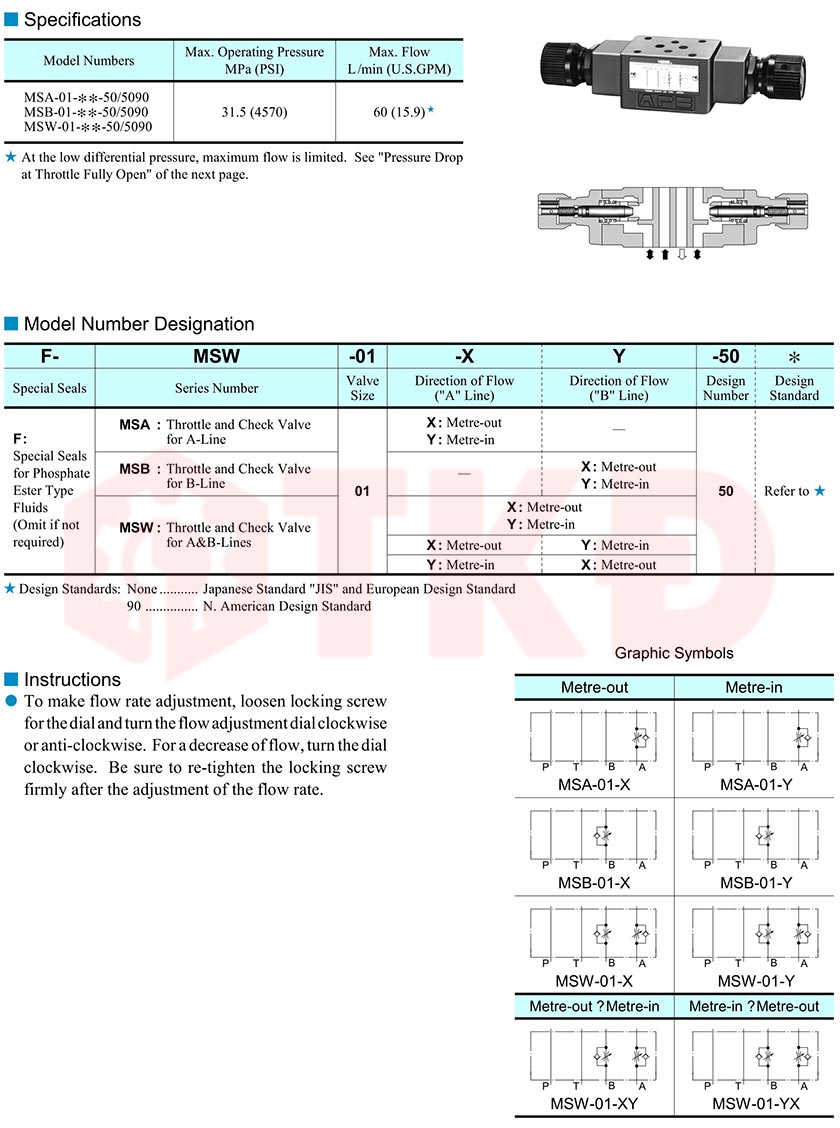

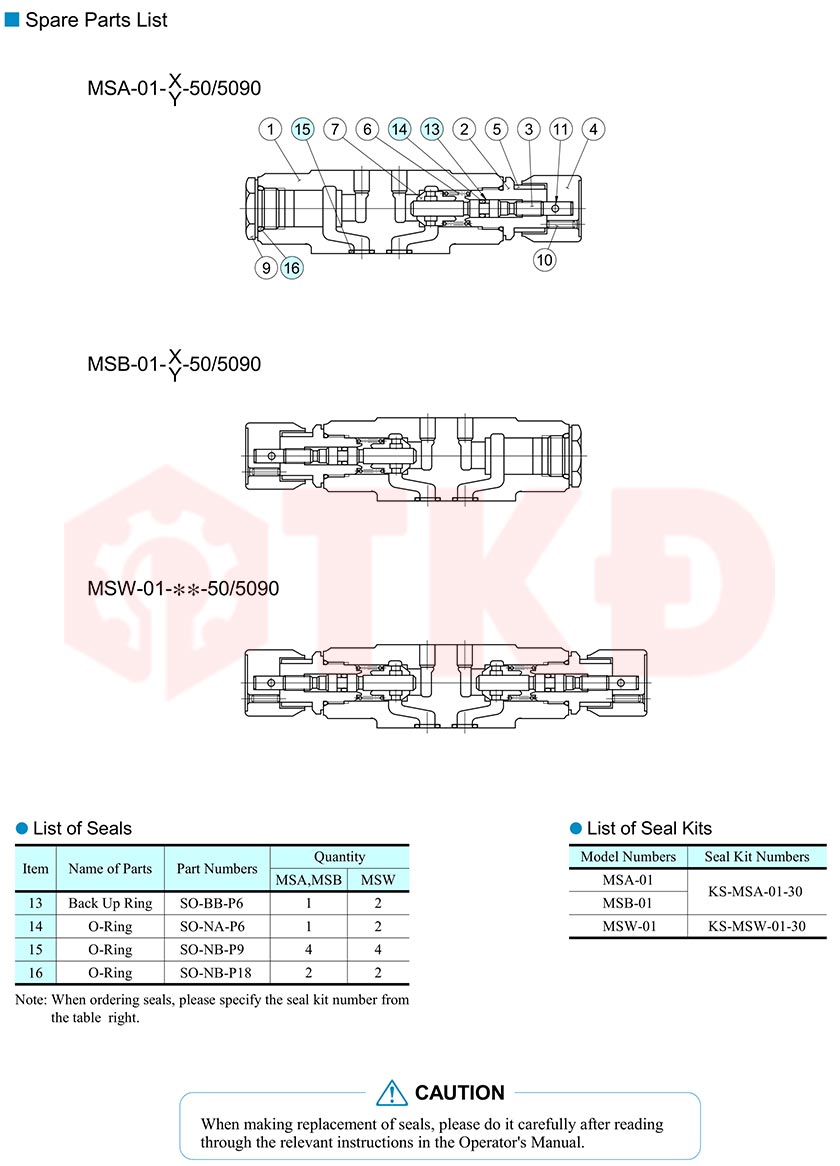

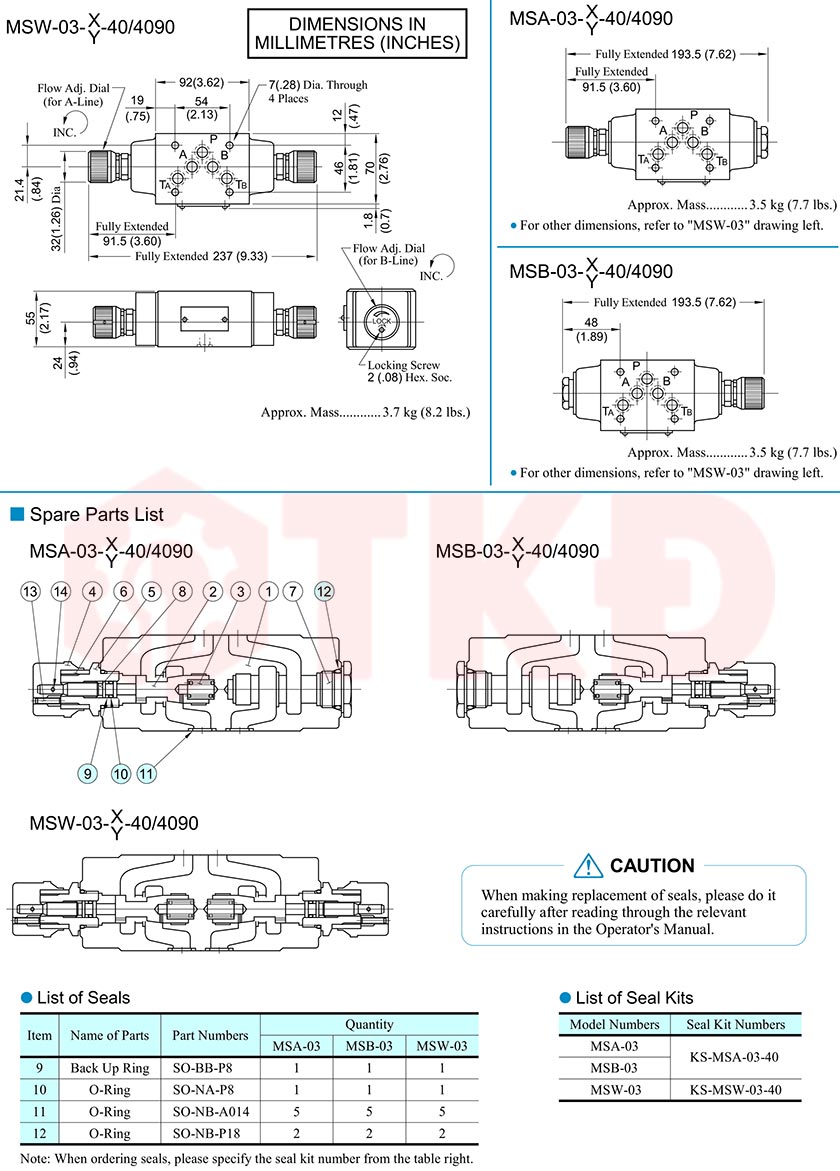

Thông số kỹ thuật van tiết lưu một chiều thủy lực module đường A/B Yuci Yuken MSW
Chủ động chỉnh tốc độ cho từng chiều chuyển động
Trong quá trình vận hành, xi lanh có thể cần tiến chậm khi thực hiện công việc và lùi nhanh để rút ngắn chu kỳ. Dòng MSW có hai bộ phận điều chỉnh riêng cho đường A và B, giúp thiết lập tốc độ phù hợp với từng chiều mà không phải dùng chung một mức tiết lưu.
Các mã có ký hiệu X sử dụng kiểu tiết lưu đường dầu ra (meter-out). Theo chiều ngược lại, dầu đi qua van một chiều. Cấu hình này phù hợp với nhu cầu kiểm soát dòng dầu thoát khỏi cơ cấu chấp hành; tốc độ thực tế vẫn phụ thuộc vào tải, áp suất và điều kiện của mạch.
Đặc điểm nổi bật van tiết lưu một chiều thủy lực MSW
- Điều chỉnh độc lập đường A và B: thuận tiện khi hai chiều chuyển động cần tốc độ khác nhau.
- Tích hợp tiết lưu và van một chiều: điều tiết dầu theo một chiều, cho dầu đi qua van một chiều theo chiều ngược lại.
- Thiết kế module lắp chồng: bố trí trực tiếp trong cụm van, giảm nhu cầu lắp van tiết lưu rời và đường ống nối ngoài.
- Có bộ phận khóa điều chỉnh: cố định vị trí núm hoặc vít chỉnh sau khi thiết lập lưu lượng.
- Bốn cỡ van để lựa chọn: hỗ trợ lựa chọn theo mặt lắp, lưu lượng và áp suất của hệ thống.

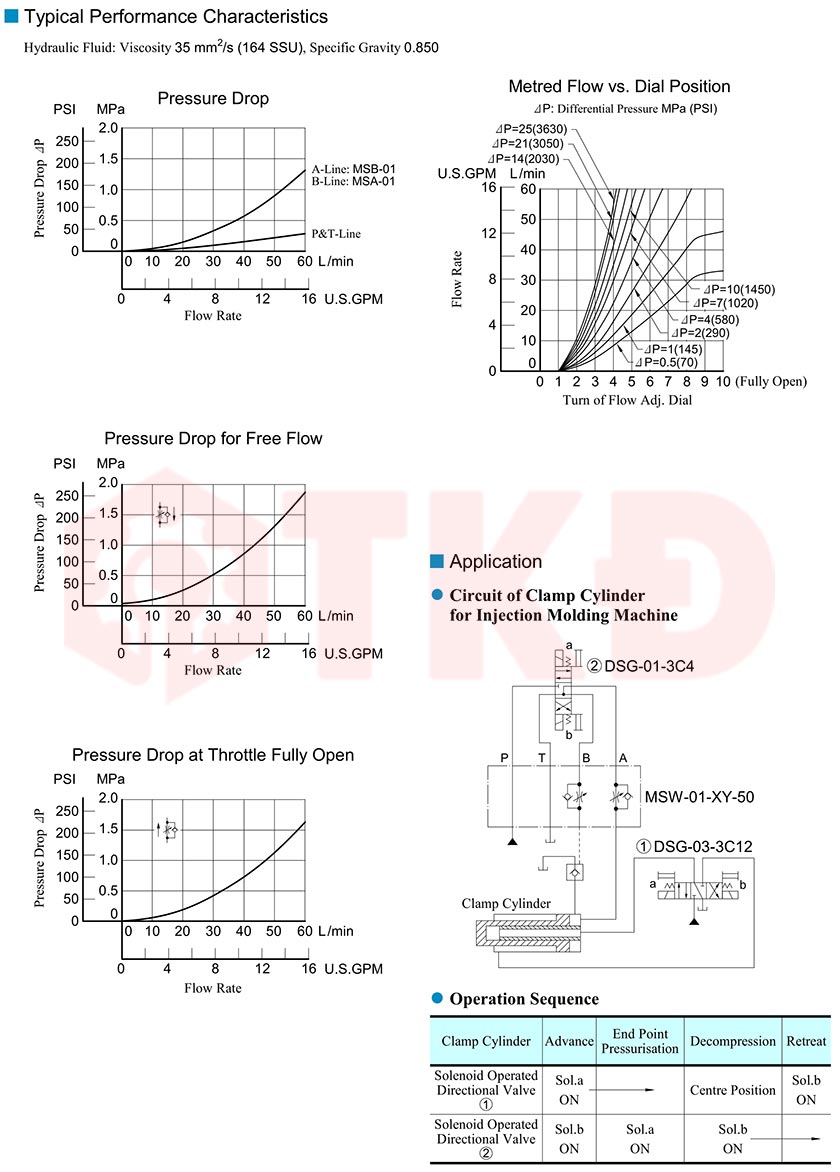

Ứng dụng van MSW trong hệ thống thủy lực
Van phù hợp với các mạch xi lanh và mô tơ thủy lực cần điều chỉnh tốc độ theo hai chiều, như cơ cấu kẹp, cấp phôi hoặc chuyển động tiến, lùi trên máy công nghiệp. Khả năng chỉnh riêng đường A và B giúp người vận hành thiết lập chuyển động phù hợp với từng công đoạn.
Chọn đúng mã van MSW để lắp đồng bộ với cụm van
Khi chọn van điều chỉnh lưu lượng một chiều thủy lực Yuci Yuken MSW, cần đối chiếu đầy đủ mã, kích thước mặt lắp, lưu lượng yêu cầu, áp suất và chiều tiết lưu. Đặc biệt, không nên chọn chỉ theo cỡ 01/03/04/06 hoặc lưu lượng tối đa tham khảo, vì các phiên bản có thể khác thông số.
Thủy Khí Điện hỗ trợ đối chiếu mã van và nhu cầu sử dụng để tư vấn lựa chọn phù hợp. Khách hàng có thể gửi ảnh nhãn van, mặt lắp hoặc thông số cụm hiện có; đồng thời tham khảo các nhóm van điện từ thủy lực, đế van và van module để lựa chọn các thành phần tương thích.
